№1931 от 02.09.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 274948
О внесении изменений в сведения об утвержденных типах средств измерений
Приказы по основной деятельности по агентству Вн. Приказ № 1931 от 02.09.2021
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «02» сентября 2021 г. № 1931
Сведения
об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Правообладатель |
Заявитель | ||
|
Отменяемые сведения |
Устанавливаемые сведения |
Отменяемые сведения |
Устанавливаемые сведения | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1. |
Трансформаторы напряжения |
НКФ-110-57 |
14205-11 |
Открытое акционерное общество «Производственный комплекс ХК ЭЛЕКТРОЗАВОД» (ОАО «ПК ХК ЭЛЕКТРОЗАВОД»), г. Москва |
Акционерное общество «Производственный комплекс ХК ЭЛЕКТРОЗАВОД» (АО «ПК ХК ЭЛЕКТРОЗАВОД»), г. Москва |
Акционерное общество «Производственный комплекс ХК ЭЛЕКТРОЗАВОД» (АО «ПК ХК ЭЛЕКТРОЗАВОД»), г. Москва | ||
|
2. |
Комплексы измерительновычислительные |
«ОЗНА- ИВК» |
64582-16 |
Закрытое акционерное общество «ОЗНА-Измерительные системы» (ЗАО «ОЗНА-Измерительные системы»), Республика Башкортостан, г. Октябрьский |
Акционерное общество «ОЗНА-Измерительные системы» (АО «ОЗНА-Измерительные системы»), Республика Башкортостан, г. Октябрьский |
Акционерное общество «ОЗНА-Измерительные системы» (АО «ОЗНА-Измерительные системы»), Республика Башкортостан, г. Октябрьский | ||
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» сентября 2021 г. № 1931
Регистрационный № 14205-11
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы напряжения НКФ-110-57
Назначение средства измеренийТрансформаторы напряжения НКФ-110-57 предназначены для передачи измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления применяются в установках переменного тока промышленной частоты в сетях 110 кВ с заземленной нейтралью.
Описание средства измеренийТрансформаторы напряжения типа НКФ-110-57, являются однофазными масштабными преобразователями индуктивного типа. Принцип действия основан на явлении взаимной индукции в обмотках, намотанных на один сердечник. Напряжение во вторичной обмотке зависит от напряжения, поданного в первичную обмотку, и соотношения витков первичной и вторичной обмоток. Трансформаторы имеют первичную обмотку и до трех вторичных обмоток -измерительных и/или защитных. Обмотки изолированы бумажно-масляной изоляцией и помещены в фарфоровую покрышку, заполненную маслом. Сверху покрышки расположен мас-лорасширитель с масляным затвором. Линейный вывод А первичной обмотки подключен к корпусу маслорасширителя. Вывод Х первичной обмотки и выводы вторичных обмоток находятся в клеммной коробке, помещенной внизу на основании трансформатора. Выводы X, x1, х2 и хд заземляются. Крышка контактной коробки пломбируется с использованием спецболтов для предотвращения несанкционированного доступа.
Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Место нанесения
заводского номера
Место пломбировки
|
T/iil R , S10, . |
1 ” Ч |
1 J 1 о И Л |
HJS | * ■ | |
|
И 1 |
V | |||

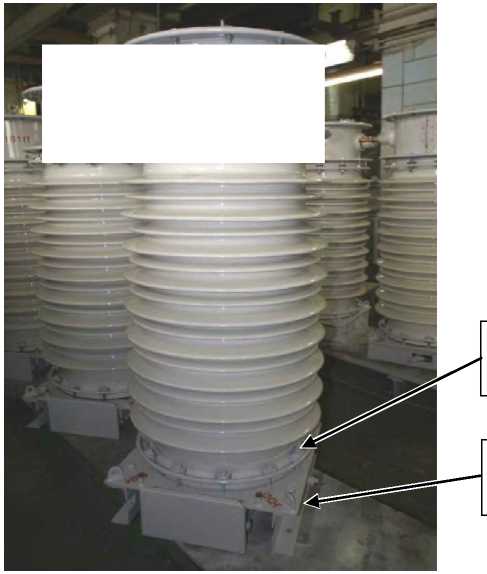

Рисунок 1 - Общий вид средства измерений и схема пломбировки от несанкционированного доступа
Программное обеспечение
отсутствует.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Первичное напряжение, В |
110000/V3 |
|
Вторичные напряжения, В |
100/\3; 100 |
|
Наибольшее рабочее напряжение, кВ |
126 |
|
Классы точности измерительных обмоток |
0,2; 0,5; 1,0 |
|
Классы точности защитных обмоток |
3,0; 3P |
|
Номинальные вторичные нагрузки с коэффициентом cos ф= 0,8: - обмотки для измерений, В-А |
от 200 до 600 |
|
- обмотки для защиты, В-А |
от 600 до1200 |
|
Номинальная частота, Гц |
50 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Климатическое исполнение по ГОСТ 15150-69 |
У1, ХЛ1 |
|
Масса, кг, не более |
630(790*) |
|
Габаритные размеры, мм, не более - высота |
1790 (1960*) |
|
- диаметр |
700 |
|
Примечание *при использовании фарфоровой покрышки увеличенной высоты (3,1 см/кВ) | |
наносится на табличку трансформатора лазерной гравировкой и на эксплуатационную документацию - типографским способом
Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор напряжения |
НКФ-110-57 |
1 шт. |
|
Паспорт |
БТЛИ.670112.350 ПС |
1 экз. |
|
Руководство по эксплуатации |
ИАЯК.671243.008 РЭ |
1 экз. |
приведены в разделе 9 «Подготовка к работе» руководства по эксплуатации ИАЯК.671243.008 РЭ.
Нормативные документы, устанавливающие требования к трансформаторам напряжения НКФ-110-57ГОСТ 1983-2001 Трансформаторы напряжения. Общие технические условия
ГОСТ 8.216-88 ГСИ. Трансформаторы напряжения. Методика поверки
ИзготовительАкционерное общество «Производственный комплекс ХК ЭЛЕКТРОЗАВОД»
(АО «ПК ХК ЭЛЕКТРОЗАВОД»)
ИНН 7718183890
Адрес: 107023, Россия, г. Москва, ул. Электрозаводская, д. 21
Телефон (факс): +7 (495) 777-82-25, +7 (495) 777-82-75
Web-сайт: www.elektrozavod.ru
E-mail: info@elektrozavod.ru, pk@elektrozavod.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
(ФГУП «ВНИИМС»)
Адрес: 119361, Москва, ул. Озерная, 46 Телефон: +7 (495) 437 55 77
Факс: +7 (495) 437 56 66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Регистрационный номер 30004-08 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
02 сентября 2021 г.
№ 1931
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях) утвержденных типов средств измерений согласно приложению к настоящему
приказу.
-
2. Утвердить измененные прилагаемые к настоящему приказу.
-
3. ФГУП «ВНИИМС» внести измерений согласно приложению
описания типов средств измерений,
сведения об утвержденных типах средств к настоящему приказу в Федеральный
информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от /б августа zuzu г. zvuo.
, ~ Подлинник электронного документа, подписанного ЭП, _
-
4. Контроль за испол! ениемайаетоаще^&тнракаа^детав^ю за собой.
Руководитель
Федерального агентства по техническому регулированию и метрологии
Сертификат: 028BB28700AOAC3E9843FA50854F406F4C Кому выдан; Шалаев Антон Павлович
Действителен: с 29.12.2020 до 29.12.2021
А.П.Шалаев
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» сентября 2021 г. № 1931
Лист № 1
Всего листов 5
Регистрационный № 64582-16
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы измерительно-вычислительные «ОЗНА-ИВК»
Назначение средства измеренийКомплексы измерительно-вычислительные «ОЗНА-ИВК» (далее - ИВК) предназначены для автоматизированного измерения массового расхода (массы) свободного нефтяного газа (далее - газ) и объемного расхода (объема) газа, приведенного к стандартным условиям по ГОСТ 2939-63.
Описание средства измеренийПринцип действия ИВК основан на непрерывном измерении массового расхода (массы) газа, давления, температуры и вычислении по измеренным параметрам, а также введенному в вычислитель «RISO» значению плотности газа при стандартных условиях, объемного расхода (объема) газа, приведенного к стандартным условиям по ГОСТ 2939-63.
ИВК состоят из измерительных каналов (далее - ИК), в которые входят следующие средства измерений (далее - СИ):
-
- счетчики-расходомеры массовые Micro Motion (далее - Micro Motion) (регистрационные номера 45115-10 или 45115-16);
-
- преобразователи (датчики) давления измерительные EJ* (далее - датчики EJ*) (регистрационный номер 59868-15);
-
- термопреобразователи сопротивления Rosemount 0065 (далее - Rosemount 0065) (регистрационный номер 53211-13);
-
- преобразователи измерительные Rosemount 644, 3144P (далее - Rosemount 644, 3144Р) (регистрационный номер 56381-14);
-
- комплексы измерительно-вычислительные расхода и количества жидкостей и газов «RISO» (далее - вычислитель «RISO») (регистрационный номер 47986-11).

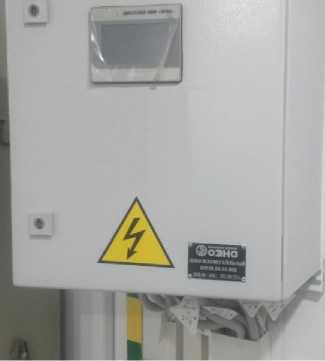

Общий вид ИВК показан на рисунке 1.
НииГВВЙШИ»!
Рисунок 1 - Общий вид ИВК
ИВК обеспечивают выполнение следующих функций:
-
- автоматическое измерение, индикацию, контроль и хранение значений массового расхода (массы), давления и температуры газа;
-
- вычисление, индикацию, контроль и хранение значений объемного расхода (объема) газа, приведенного к стандартным условиям по ГОСТ 2939-63;
-
- формирование, хранение и выдачу отчетов об измеренных и вычисленных параметрах газа;
-
- защита системной информации от несанкционированного доступа к программным средствам и изменения установленных параметров.
Знак поверки наносится на свидетельство о поверке ИВК.
Программное обеспечениеПрограммное обеспечение (далее - ПО) ИВК обеспечивает реализацию функций ИВК. Защита ПО ИВК от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу, осуществляется путем аутентификации (введением пароля), ограничением свободного доступа к цифровым интерфейсам связи, идентификации: отображения на информационном дисплее ИВК структуры
идентификационных данных, содержащей наименование, номер версии ПО, цифровой идентификатор ПО и алгоритм вычисления цифрового идентификатора ПО. ПО ИВК имеет высокий уровень защиты по Р 50.2.077-2014.
Идентификационные данные ПО ИВК представлены в таблице 1.
Таблица 1 - Идентификационные данные (признаки) ИВК
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
RISO |
|
Номер версии (идентификационный номер) ПО |
1.0 |
|
Цифровой идентификатор ПО |
B5972274 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Метрологические и технические характеристики ИВК, в том числе показатели точности, приведены в таблицах 2 и 3.
Таблица 2 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение |
|
Диаметр условного прохода измерительного трубопровода, мм |
от 15 до 100 |
|
Диапазон измерений массового расхода газа, кг/ч |
от 7,2 до 271980 |
|
Диапазон измерений избыточного давления газа, МПа |
от 0,01 до 34 |
|
Диапазон измерений температуры газа, °С |
от -10 до +100 |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности ИВК при преобразовании входных аналоговых сигналов силы постоянного тока (от 4 до 20 мА), % |
±0,1 |
|
Пределы допускаемой основной абсолютной погрешности ИВК при преобразовании входных импульсных сигналов, количество импульсов на 10000 импульсов |
±1 |
|
Пределы допускаемой относительной погрешности вычисления объемного расхода (объема) газа, приведенного к стандартным условиям, % |
±0,01 |
|
Пределы погрешностей ИК ИВК |
приведены в таблице 3 |
|
Пределы допускаемой основной относительной погрешности ИВК при определении объемного расхода (объема) газа, приведенного к стандартным условиям1^ 2), % |
±0,5; ±0,7 |
|
Условия эксплуатации СИ ИВК:
|
от -40 до +60 от -40 до +85 95 от 84 до 106,7 |
|
Параметры электропитания:
|
220 В±10% 50±0,4 |
|
Потребляемая мощность, Вт, не более |
30 |
|
Габаритные размеры шкафа обработки информации, мм, не более |
500x400x210 |
|
Масса шкафа обработки информации, кг, не более |
20 |
|
Средний срок службы, лет, не менее |
10 |
| |
Лист № 4 Всего листов 5 Таблица 3 - Пределы погрешностей ИК ИВК
|
Метрологические и технические характеристики ИК ИВК |
Метрологические и технические характеристики измерительных компонентов ИК ИВК | ||||||
|
Первичный измерительный преобразователь |
Вычислитель «RISO» | ||||||
|
Наименование ИК ИВК |
Диапазоны измерений |
Пределы допускаемой основной погрешности |
Тип |
Выходной сигнал |
Пределы допускаемой основной погрешности |
Входной сигнал |
Пределы допускаемой основной погрешности |
|
ИК давления |
от 0,01 до 34 МПа |
±0,25 % диапазона измерений |
датчики EJ* |
токовый от 4 до 20 мА |
±0,2 % диапазона измерений |
токовый от 4 до 20 мА |
±0,1 % диапазона измерений |
|
ИК массы (массового расхода) |
от 7,2 до 271980 кг/ч |
±0,5%; ±0,7% измеряемой величины |
Micro Motion |
импульсный |
±0,5%; ±0,7% измеряемой величины |
импульсный |
±1 импульс на 10000 импульсов |
|
ИК температуры |
от -10 до +10о °С |
±0,45% диапазона измерений |
Rosemount 0065 |
Pt100 |
±(0,15+0,002|t|) °С* |
- |
- |
|
Rosemount 644, 3144Р |
токовый от 4 до 20 мА |
±0,2 % диапазона измерений |
токовый от 4 до 20 мА |
±0,1 % диапазона измерений | |||
|
Примечание - Пределы допускаемых значений погрешности АСИ измерительного компонента ИК в условиях эксплуатации вычисляют по формуле Аси = ±^ + ЁЛ2 , где А0 - пределы допускаемых значений основной погрешности измерительного компонента; А - пределы допускаемой дополнительной погрешности измерительного компонента от i-го влияющего фактора в условиях эксплуатации при общем числе n учитываемых влияющих факторов. Для каждого ИК рассчитывают границы, в которых c вероятностью равной о,95 должна находиться его погрешность Л в условиях эксплуатации, по формуле k Лик =±1,1 Ч Е(Лещ)2 , V0 где АСИ| - пределы допускаемых значений погрешности АСИ j-го измерительного компонента ИК в условиях эксплуатации. * где t - абсолютное значение температуры, °с. | |||||||
Лист № 5 Всего листов 5 Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Комплектность средства измерений Комплектность ИВК представлена в таблице 4.
Таблица 4 - Комплектность ИВК
|
Наименование |
Количество |
|
Комплекс измерительно-вычислительный «ОЗНА-ИВК» |
1 экз. |
|
Комплекс измерительно-вычислительный «ОЗНА-ИВК». Руководство по эксплуатации |
1 экз. |
|
Комплекс измерительно-вычислительный «ОЗНА-ИВК». Паспорт |
1 экз. |
|
МП 1612/1-311229-2015. Государственная система обеспечения единства измерений. Комплексы измерительно-вычислительные «ОЗНА-ИВК». Методика поверки |
1 экз. |
Методика измерений изложена в документе «Комплексы измерительновычислительные «ОЗНА-ИВК». Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к комплексам измерительно-вычислительным «ОЗНА-ИВК»:ГОСТ 2939-63 Газы. Условия для определения объема
ТУ 4213-015-64156863-2015 «Комплексы измерительно-вычислительные «ОЗНА-ИВК». Технические условия».
ИзготовительАО «ОЗНА - Измерительные системы»
ИНН 0265037983
452607, Российская Федерация, Республика Башкортостан, г. Октябрьский,
ул. Северная, д. 60 тел. (34767) 9-50-10 e-mail: ms@ozna.ru http:// www.ozna.ru
Испытательный центрООО Центр Метрологии «СТП»
Регистрационный номер RA.RU.311229
420107, Российская Федерация, Республика Татарстан, г. Казань,
ул. Петербургская, д. 50, корп. 5,
тел. (843) 214-20-98, факс (843) 227-40-10 e-mail: office@ooostp.ru http://www.ooostp.ru
