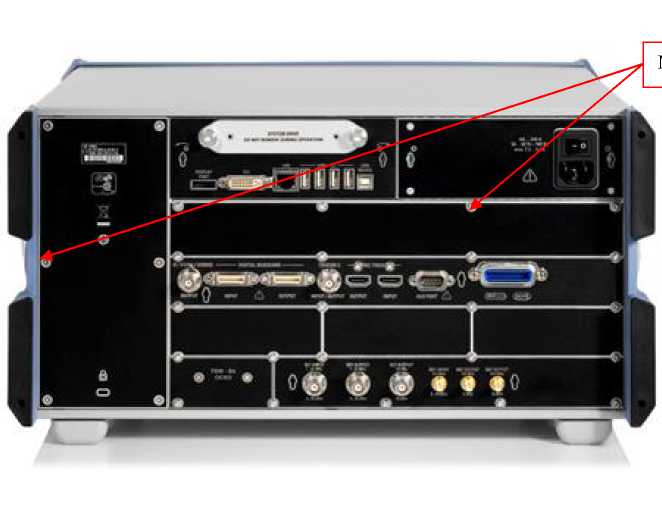

Обозначение

Количество

Анализатор

1 шт.

Опции к анализатору (по отдельному заказу)

Согласно заказа

Руководство по эксплуатации

1 экз.

Методика поверки

1 экз.

Наименование параметра или характеристики

Значение характеристики

Диапазон рабочих частот, Гц: R&S FSW8

от 2 до 8^10⁹

R&S FSW13

от 2 до 13,640⁹

R&S FSW26

от 2 до 26,540⁹

Частота опорного генератора, МГц

10

Пределы допускаемой основной относительной

± 1-10^-7

погрешности воспроизведения частоты опорного

с опцией термостатированного ге-

± 3Н0^-8

генератора 5_оп

нератора опорной частоты FSW-B4

Пределы допускаемой дополнительной относитель-

± 1-10^-7

ной погрешности воспроизведения частоты опорного генератора в рабочем диапазоне температур

с опцией FSW-B4

± V10^-9

Пределы допускаемой абсолютной погрешности измерений частоты (F_U3M) в режиме частотомера

±(5оп•Fизм+R*)

(при отношении сигнал/шум не менее 25 дБ)

* разрешение по частоте R = 0,001 Гц

оп изм

Полоса обзора, Гц

0; от 10 до полного диапазона частот

Пределы допускаемой относительной погрешности установки полосы обзора, %

± 0,1

Диапазон перестройки фильтров полосы пропус-

от 1 Гц до 10 МГц (c шагом 1/2/3/5)

кания ПЧ

20 МГц, 50 МГц, 80 МГц дополнительно с опцией FSW-B8 и нулевой полосе обзора

Пределы допускаемой относительной погрешности установки ширины полосы пропускания ПЧ по уровню минус 3 дБ, %

± 3

Уровень фазовых шумов на несущей частоте 640 МГц, при отстройке от несущей, дБн/Гц, не бо-

лее:

100 Гц

минус 100

1 кГц

минус 125

10 кГц

минус 134

100 кГц

минус 136

1 МГц

минус 145

Коэффициент прямоугольности фильтров полосы пропускания (по уровням минус 60 дБ и минус 3 дБ), не более

5:1

Наименование параметра или характеристики

Значение характеристики

Диапазон перестройки полос видеофильтра

от 1 Гц до 10 МГц (с шагом 1/2/3/5)

20 МГц, 28 МГц, 40 МГц, 80 МГц дополни-

тельно с опцией FSW-B8

Полоса анализа сигнала (при выключенном

10 МГц

ЖИГ-фильтре)

28 МГц с опцией FSW-B28

40 МГц с опцией FSW-B40

80 МГц с опцией FSW-B80

160 МГц с опцией FSW-B160

Средний уровень собственных шумов, приве-

дённый к полосе пропускания 1 Гц, дБ относи-

тельно 1 мВт (дБм), не более:

2 Гц < f < 100 Гц

минус 110

100 Гц < f < 1 кГц

минус 120

1 кГц < f < 9 кГц

минус 135

с включённым ЖИГ-фильтром

9 кГц < f < 1 МГц

минус 145

1 МГц < f < 1 ГГц

минус 149

1 ГГц < f < 3 ГГц

минус 151

1 ГГц < f < 3 ГГц

минус 154

3 ГГц < f < 8 ГГц

минус 151

8 ГГц < f < 13,6 ГГц

минус 150

13,6 ГГц < f < 18 ГГц

минус 149

18 ГГц < f < 25 ГГц

минус 147

25 ГГц < f < 26,5 ГГц

минус 143

с отключённым ЖИГ-фильтром

8 ГГц < f < 13,6 ГГц

минус 150

13,6 ГГц < f < 25 ГГц

минус 149

25 ГГц < f < 26,5 ГГц

минус 147

с включенным ЖИГ-фильтром и отключённым

предусилителем

9 кГц < f < 1 МГц

минус 145

1 МГц < f < 1 ГГц

минус 149

1 ГГц < f < 3 ГГц

минус 151

1 ГГц < f < 3 ГГц

минус 154

3 ГГц < f < 8 ГГц

минус 151

8 ГГц < f < 13,6 ГГц

минус 149

13,6 ГГц < f < 18 ГГц

минус 148

18 ГГц < f < 25 ГГц

минус 145

25 ГГц < f < 26,5 ГГц

минус 141

с отключённым ЖИГ-фильтром и предусилите-

лем

8 ГГц < f < 13,6 ГГц

минус 149

13,6 ГГц < f < 25 ГГц

минус 148

25 ГГц < f < 26,5 ГГц

минус 145

с включенным ЖИГ-фильтром и установленном

усилении 30 дБ

10 МГц < f < 50 МГц

минус154

50 МГц < f < 150 МГц

минус 163

150 МГц < f < 8 ГГц

минус 166

8 ГГц < f < 13,6 ГГц

минус 164

13,6 ГГц < f < 22 ГГц

минус 162

22 ГГц < f < 26,5 ГГц

минус 157

Наименование параметра или характеристики

Значение характеристики

Улучшение собственных шумов с помощью математической коррекции, дБ

до 13

Диапазон измеряемых уровней, дБм

от (средний уровень собственных шумов

+ 3 дБ) до 30

Пределы допускаемой погрешности измерений уровня сигнала минус 10 дБм на частоте 64 МГц (опорный уровень минус 10 дБм, ослабление входного аттенюатора 10 дБ, RBW=10 кГц), дБ: без или с выключённой опцией FSW-B25 с включённой опцией FSW-B25

± 0,2

± 0,4

Неравномерность амплитудно-частотной характеристики относительно частоты 64 МГц, дБ, не более

с включённым ЖИГ-фильтром ослабление 10 дБ, 20 дБ, 30 дБ и 40 дБ, предусилитель и электронный аттенюатор отключён

2 Гц < f < 9 кГц

9 кГц < f < 10 МГц

1

10 МГц< f < 3,6 ГГц

0,45

3,6 ГГц < f < 8 ГГц

0,3

8 ГГц < f< 22 ГГц

0,5

22 ГГц < f < 26,5 ГГц

1,5

любое ослабление и электронный аттенюатор включён

2

2 Гц < f < 9 кГц

9 кГц < f < 3,6 ГГц

1

3,6 ГГц < f < 8 ГГц

0,6

8 ГГц < f< 22 ГГц

0,8

22 ГГц < f < 26,5 ГГц

2

ослабление < 20 дБ и предусилитель включён

2,5

10 МГц< f < 3,6 ГГц

3,6 ГГц < f < 8 ГГц

0,6

8 ГГц < f< 22 ГГц

0,8

22 ГГц < f < 26,5 ГГц

2

2,5

с выключенным ЖИГ-фильтром ослабление 10 дБ, 20 дБ, 30 дБ и 40 дБ, предусилитель и электронный аттенюатор отключён

8 ГГц < f< 22 ГГц

22 ГГц < f < 26,5 ГГц любое ослабление и электронный аттенюатор

1,5

включён

2

8 ГГц < f< 22 ГГц

22 ГГц < f < 26,5 ГГц ослабление < 20 дБ и предусилитель включён

8 ГГц < f< 22 ГГц

22 ГГц < f < 26,5 ГГц

2

2,5

2

2,5

Наименование параметра или характеристики

Значение характеристики

Диапазон и шаг перестройки входного аттенюа-

от 0 до 79 через 1 дБ

тора, дБ

дополнительно от 0 до 30 с шагом 1 дБ для

опции FSW-B25

Пределы допускаемой погрешности измерений

уровня из-за переключения ослабления входного

± 0,2

аттенюатора на частоте 64 МГц относительно

ослабления 10 дБ, дБ

Пределы допускаемой погрешности измерений

уровня из-за переключения полосы пропускания

± 0,1

(RBW) относительно

-1- V, 1

RBW=10 кГц, дБ

Пределы допускаемой погрешности измерений

уровня из-за нелинейности шкалы (при отноше-

нии сигнал/шум не менее 16 дБ), дБ

в диапазоне от 0 до минус 70 дБ

± 0,1

в диапазоне от минус 70 дБ до минус 90

± 0,2

Пределы допускаемой погрешности измерений

уровня в диапазоне от минус 70 дБ до 0 дБ отно-

сительно опорного уровня минус 10 дБм, при от-

ношении сигнал/шум не менее 20 дБ, ВЧ ослаб-

лении 10 дБ, 20 дБ, 30 дБ, 40 дБ, выключенном

предусилителе и ЖИГ-фильтре, при уровне до-

верительной вероятности 95 %, дБ:

от 9 кГц до 10 МГц

± 0,37

св. 10 МГц до 3,6 ГГц

± 0,27

св. 3,6 ГГц до 8 ГГц

± 0,37

св. 8 ГГц до 22 ГГц

± 1,4

св. 22 ГГц до 26,5 ГГц

± 1,7

Уровень помех, обусловленных интермодуляци-

с выключенным пре-

с включенным пре-

онными искажениями 3-го порядка, при сдвиге

дусилителем

дусилителем

по частоте не менее 5*RBW и ВЧ аттенюаторе 0

Lсмес= минус 15 дБм

Lсмес= минус 50 дБм

дБ, дБм, не менее:

до 10 МГц

28

-

св. 10 МГц до 1 ГГц

25

10

св. 1 до 3 ГГц

20

13

св. 3 до 8 ГГц

17

13

св. 8 до 26,5 ГГц

12

15

Уровень помех, обусловленных гармоническими

с выключенным пре-

с включенным пре-

искажениями 2-го порядка (Lk2), выраженный в

дусилителем

дусилителем

виде точки пересечения 2-го порядка (SHI), при

Lсмес= минус 15 дБм

Lсмес= минус 50 дБм

ВЧ аттенюаторе 0 дБ, дБм, не менее:

до 1 до 50 МГц

50

-

св. 50 до 350 МГц

50

10

св. 350 до 500 МГц

70

10

св. 500 МГц до 1,5 ГГц

47

10

св. 500 МГц до 1,5 ГГц (с опцией FSW-B13)

62

10

св. 1,5 до 4 ГГц

62

10

св. 4 до 13,5 ГГц

65

10

Наименование параметра или характеристики

Значение характеристики

Уровень подавления каналов приёма зеркальных частот и прочих паразитных каналов при включённом ЖИГ-фильтре, дБн (дБ относительно уровня сигнала на частоте несущей), не более

минус 90

Уровень остаточных сигналов комбинационных частот при ослаблении входного аттенюатора 0 дБ, дБм, не более:

до 1 МГц

св. 1 до 8900 МГц

св. 8900 МГц

минус 90 минус 110 минус 100

КСВН входа (аттенюатор СВЧ 10 дБ) в диапазоне частот, не более:

до 3 ГГц

св. 3 ГГц до 7 ГГц

1,5

2,0

Измерительный ДемоДулятор FSW-K7

Диапазон измерений пикового значения коэффициента амплитудной модуляции (АМ), %

от 0 до 100

Пределы допускаемой абсолютной погрешности измерений коэффициента АМ (Кам) при частоте модулирующего сигнала не более 1 МГц, %

±(0,2 % + 0,001- Кам)

Уровень паразитной внутренней АМ в полосе измерений не более 200, %, не более

0,03

Уровень внутренних гармонических искажений демодулированных АМ сигналов, %, не более

0,05

Наибольшая девиация частоты входного сигнала для сигналов с частотной модуляцией (ЧМ) в диапазоне несущих частот, МГц

5

Пределы допускаемой абсолютной погрешности измерений девиации частоты (при полосе анали^{за от} '^3,3'^(F_мод ^{+ F}Дев^{) до 10}^^(FMod ^{+ F}deBh ^{где F}Mod ^— модулирующая частота, Fgee - девиация частоты), Гц

±(0,003-^мод + FДев) + 2 Гц)

Уровень паразитной внутренней ЧМ в полосе измерений 100 кГц, в диапазоне несущих частот, Гц, не более

10

Уровень внутренних гармонических искажений демодулированных ЧМ сигналов в полосе измерений до 1,5 МГц, %, не более

0,1

Общие характеристики

Напряжение питания от сети переменного тока частотой (55 ± 5) Гц, В

от 100 до 240

Потребляемая мощность, В •А, не более

250

Габаритные размеры (длина*ширинахвысота), мм, не более

504x462x240

Масса без опций, кг, не более

FSW8

FSW13, FSW26

18,6

20,2

Наименование параметра или характеристики

Значение характеристики

Рабочие условия эксплуатации:

температура окружающего воздуха, °С

от 5 до 50

относительная влажность воздуха (при темпера-

туре 30 °С), %, не более

от 40 до 90

атмосферное давление, кПа

от 84 до 106,7
