Программное обеспечение

Работа приемников осуществляется под управлением программного обеспечения (ПО) «R&S PR100 Firmware».

Идентификационные данные (признаки) метрологически значимой части про-

граммного обеспечения указаны в таблице 1. Таблица 1

Влияние метрологически значимой части ПО на метрологические характеристики приемников не выходит за пределы согласованного допуска.

Метрологически значимая часть ПО приемников и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Знак утверждения типа

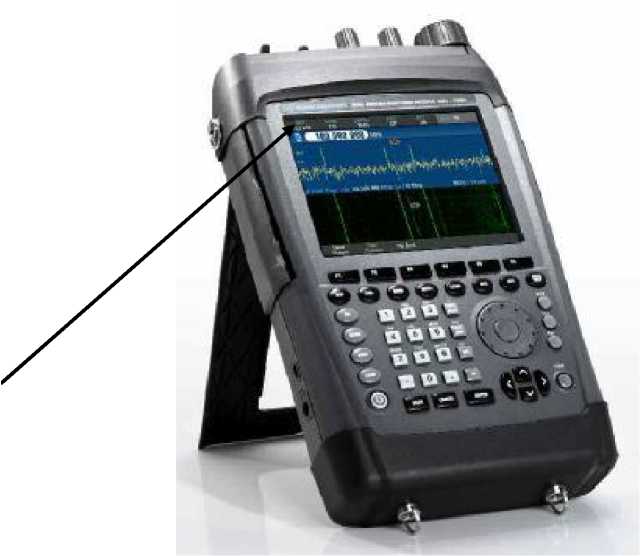

Знак утверждения типа наносится на лицевую панель приемника в виде наклейки и типографским способом на титульный лист эксплуатационной документации .

Приемник измерительный портативный R&S PR100. Руководство по эксплуатации.

Нормативные и технические документы

Техническая документации фирмы - изготовителя.

Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов. а также иных объектов установленным законодательством Российской Федерации обязательным требованиям (в том числе проведение работ по автоматизации измерений и расчетов при проведении специальных исследований. радиомониторинга. измерений побочных электромагнитных излучений и наводок. измерений параметров электромагнитной совместимости радиоэлектронных средств (РЭС). контроле радиотехнических средств и систем. при испытаниях и эксплуатации изделий антенной техники и РЭС).

Приложение к свидетельству №_______________ Лист № 6

об утверждении типа средств измерений                               Всего листов 6

Поверка

Средства поверки:

- стандарт частоты и времени рубидиевый Ч1-1016 (рег . № 35376-07): пределы допускаемой относительной погрешности установки частоты ± 1,5-Ю’¹¹;

• - генератор сигналов низкочастотный Г3-119 (рег. № 9173-83): диапазон рабочих частот от 20 до 19,999-10⁶ Гц; пределы допускаемой относительной погрешности установки частоты ± 1.5-10"¹² в режиме синхронизации; пределы допускаемой относительной погрешности установки уровня напряжения ± 1 %;

• - измеритель модуля коэффициента передачи и отражения Р2М-18 (рег. № 3601307): диапазон рабочих частот от 0,01 до 1840⁹ Гц; пределы допускаемой относительной погрешности установки частоты ± 1.5Ч0^-11 в режиме синхронизации; пределы допускаемой абсолютной погрешности установки уровня мощности ± 1,0 дБ; пределы допускаемой абсолютной погрешности измерений уровня мощности ± 1,0 дБ; диапазон измерений КСВН от 1,05 до 5,0; пределы допускаемой относительной погрешности измерений КСВН ± (30<_сти + 1) %. где К_сти _ коэффициент стоячей волны по напряжению;

• - синтезатор частот Г7М-20 (рег. № 9273-85): диапазон рабочих частот от 0.01 до 240¹⁰ Гц; пределы допускаемой относительной погрешности установки частоты ± 1.5-10" ¹¹ в режиме синхронизации; пределы допускаемой абсолютной погрешности установки уровня мощности ± 1.0 дБ;

• - частотомер электронно-счетный Ч3-66 (рег. № 9273-85): диапазон частот от 10 до 37.5Ч0⁹ Гц. пределы допускаемой относительной погрешности измерений частоты ± 1.5-10"¹¹ в режиме синхронизации;

• - вольтметр переменного тока В3-63 (рег. № 9273-85): диапазон рабочих частот от 10 Гц до 1.5 ГГц; диапазон измерений напряжений переменного тока от 10 мВ до 100 В; пределы допускаемой относительной погрешности измерений напряжений переменного тока ± [0.2 + 0.008^(U_K/U_x - 1)]. где U_x - измеряемое значение напряжения. U_k - конечное значение поддиапазона;

• - ваттметр поглощаемой мощности М3-54 (рег. № 7058-79): диапазон рабочих частот от 0.01 до 18 ГГц; диапазон измеряемой мощности от 1 мкВт до 1 Вт; пределы допускаемой относительной погрешности измерений уровня мощности ± 4 %.
