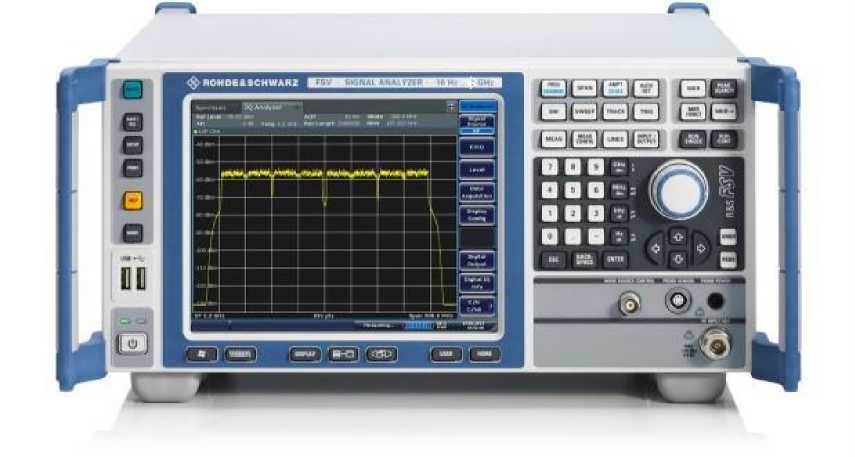

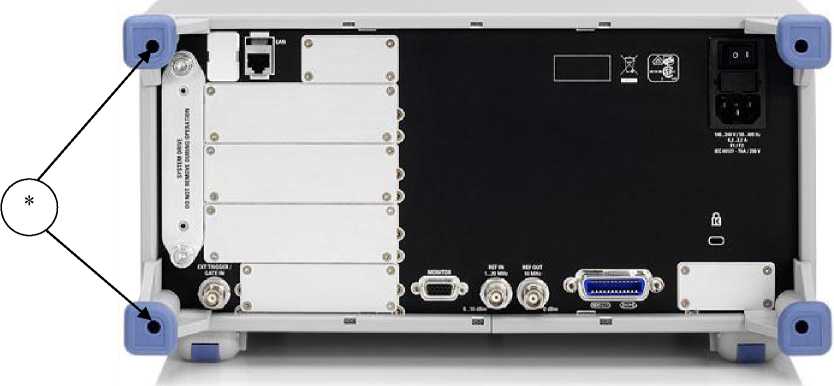

Наименование характеристики

Значение

Диапазон рабочих частот, Гц: для FSV3 для FSV7 для FSV13 для FSV30

для FSV40

от 20 до 3,640⁹ от 20 до 740⁹ от 20 до 13,6^10⁹ от 20 до 3040⁹ от 20 до 4040⁹

Номинальные значения полос пропускания на уровне минус 3 дБ, Гц

для диапазона частот менее 7 ГГц с опцией В70

от 1 Гц до 28 МГц с шагом 1/2/3/5

40 МГц

Номинальные значения полос пропускания на уровне минус 6 дБ

200 Гц, 9 кГц, 120 кГц,

1 МГц

Пределы    допускаемой    относительной    погрешности

воспроизведения частоты опорного генератора

±1М0^-7

Пределы допускаемой погрешности измерений частоты, Гц

±(10^-6f +0,001), где f - измеренное значение частоты, Гц

Значение среднего уровня ф азовых шумов при несущей 500 МГц и отстройке 10 кГц, дБн/Гц¹, не более

минус 106

Максимальный уровень входного сигнала, дБмВт²

30

Значения среднего уровня собственных шумов на входе 50 Ом в полосе пропускания 1 кГц, дБмВт, не более: для FSV3/7:

от 9 кГц до 100 кГц

от 100 кГц до 1 МГц

от 1 МГц до 1 ГГц

от 1 ГГц до 3,6 ГГц

только для FSV7

от 3,6 ГГц до 6 ГГц

от 6 ГГц до 7 ГГц

для FSVI3/30:

от 9 до 100 кГц

от 100 кГц до 1 МГц

от 1 МГц до 1 ГГц

от 1 до 3,6 ГГц

от 3,6 до 6 ГГц

от 6 до 7,4 ГГц

от 7,4 до 13,6 ГГц только для FSV30:

от 13,6 до 30 ГГц

минус 130 минус 145 минус 152 минус 150

минус 148 минус 146

минус 130 минус 145 минус 151 минус 149 минус 146 минус 144 минус 148

минус 144

Наименование характеристики

Значение

для FSV40:

от 9 до 100 кГц

минус 130

от 100 кГц до 1 МГц

минус 145

от 1 МГц до 1 ГГц

минус 151

от 1 до 3,6 ГГц

минус 149

от 3,6 до 6 ГГц

минус 146

от 6 до 7,4 ГГц

минус 144

от 7,4 до 15 ГГц

минус 145

от 15 до 34 ГГц

минус 142

от 34 до 40 ГГц

минус 136

Значения среднего уровня собственных шумов на входе 50 Ом в полосе пропускания 1 кГц при включенном предусилителе (опция В22) в диапазоне частот до 7 ГГц, дБмВт, не более: для FSV3/7:

от 100 кГц до 1 МГц

минус 150

от 1 МГц до 1 ГГц

минус 162

от 1 ГГц до 3,6 ГГц

минус 160

только для FSV7:

от 3,6 ГГц до 6 ГГц

минус 158

от 6 ГГц до 7 ГГц

минус 156

Значения среднего уровня собственных шумов на входе 50 Ом в полосе пропускания 1 кГц при включенном предусилителе (опция В22) в диапазоне частот до 40 ГГц, дБмВт, не более: для FSV13/30/40:

от 100 кГц до 1 МГц

минус 145

от 1 до 20 МГц

минус 155

от 20 МГц до 1 ГГц

минус 161

от 1 до 3,6 ГГц

минус 159

от 3,6 до 6 ГГц

минус 156

от 6 до 7 ГГц

минус 154

Значения среднего уровня собственных шумов на входе 50 Ом в полосе пропускания 1 кГц в диапазоне частот от 20 Гц до 10 кГц (опция В29), дБ мВт, не более:

10 Гц

минус 90

20 Гц

минус 100

100 Гц

минус 110

1 кГц

минус 120

Значения относительного уровня помех, обусловленных гармоническими искажениями второго порядка при уровне входного сигнала на смесителе минус 10 дБмВт, дБмВт, не более:

в диапазоне частот от 20 Гц до 3,5 ГГц

минус 55

в диапазоне частот свыше 3,5 ГГц

минус 100

Наименование характеристики

Значение

Значения относительного уровня помех, обусловленных интермодуляционными искажениями третьего порядка по входу смесителя при воздействии на вход двух синусоидальных сигналов равных амплитуд с уровнем минус 15 дБмВт, дБмВт

в диапазоне частот от 300 МГц до 3,6 ГГц

минус 60

в диапазоне частот от 3,6 ГГц до 40 ГГц

минус 54

Значение уровня негармонических искажений и

комбинационных помех, дБмВт, не более

Значение уровня остаточных паразитных сигналов при частотах свыше 1 МГц, дБмВт, не более

минус 103

Пределы допускаемой абсолютной погрешности измерений уровня (при доверительной вероятности 0,95), дБ:

от 9 кГц до 10 МГц

±0,39

от 10 МГц до 3,6 ГГц

±0,28

от 3,6 до 7 ГГц

±0,39

от 7 до 13,6 ГГц

±1,00

от 13,6 до 30 ГГц

±1,32

от 30 до 40 ГГц

±1,65

Пределы допускаемой абсолютной погрешности измерений опорного уровня минус 10 дБмВт на частоте 64 МГц, дБ

±0,2

Значения неравномерности амплитудно-частотной характеристики, дБ, не более:

от 9 кГц до 10 МГц

0,5

от 10 МГц до 3,6 ГГц

0,3

от 3,6 до 7 ГГц

0,5

от 7 до 13,6 ГГц

1,5

от 13,6 до 30 ГГц

2,0

от 30 до 40 ГГц

2,5

Пределы допускаемой абсолютной погрешности из-за переключений полос пропускания, дБ

±0,1

КСВН входа, не более

от 10 МГц до 3,6 ГГц

1,5

от 3,6 ГГц до 20 ГГц

2,0

от 20 ГГц до 30 ГГц

2,2

от 30 ГГц до 40 ГГц

2,5

Пределы допускаемой абсолютной погрешности из-за переключений входного аттенюатора на частоте 64 МГц, дБ

±0,2

Значения полосы анализа I/Q для частот до 7 ГГц, МГц:

с опцией В70

40

без опцией В70

28

Значение неравномерности амплитудно-частотной характеристики полосы анализа I/Q, дБ, не более

0,3

Значение отклонения от линейности фазово-частотной характеристики полосы анализа I/Q, не более

1°

Диапазон измерений коэффициента амплитудной модуляции (AM), %

от 0 до 100

Наименование характеристики

Значение

Значение паразитной AM, %, не более

0,1

Значения вносимого коэффициента нелинейных искажений для диапазона частот от 10 Гц до 100 кГц, %, не более

0,3

Пределы допускаемой относительной погрешности измерений коэффициента амплитудной модуляции, %

±3

Диапазон измерений девиации частоты, МГц

до 14

Значения паразитной девиации частоты, Гц, не более

130

Значения вносимого коэффициента нелинейных искажений для диапазона частот от 10 Гц до 100 кГц и девиации частоты до 400 кГц, %, не более

0,3

Пределы допускаемой относительной погрешности измерений девиации частоты, %

±3

Диапазон измерения коэффициента шума (опция К30) в диапазоне частот от 100 кГц до 7 ГГц, дБ

от 0 до 25

Пределы допускаемой абсолютной погрешности измерений коэффициента шума при полосе пропускания 1 МГц и включении встроенного предусилителя (опция В22), дБ

±0,2

Диапазон отстроек при измерении фазового шума (опция К40) (по данным фирмы-изготовителя), Гц

от 10 до 1 •Ю⁹

Диапазон частот встроенного следящего генератора (опция В9), Гц:

для R&S FSV3

от Г10⁵ до 3,640⁹ Гц

для R&S FSV7/13/30/40

от Г10⁵ до 740⁹ Гц

Напряжение питания, В, не более

240

Потребляемая мощность, ВА, не более

180

Г абаритные размеры (длина х ширина х высота), мм, не более

412x197x417

Масса, кг, не более:

FSV3, FSV 7

9,5

FSV13

10,3

FSV30

10,7

FSV40

11,1

Рабочие условия эксплуатации: температура окружающего воздуха, °С

от 0 до 40

относительная влажность воздуха при температуре до 40 °С, %

до 95
