RTO-K2 - функции

запуска

и

декодирования

сигналов

в соответствии

с

протоколами UART и RS-232;

RTO-K3 - функции

запуска

и

декодирования

сигналов

в соответствии

с

протоколами CAN и LIN;

RTO-K4 - функции

запуска

и

декодирования

сигналов

в соответствии

с

протоколом FlexRay.

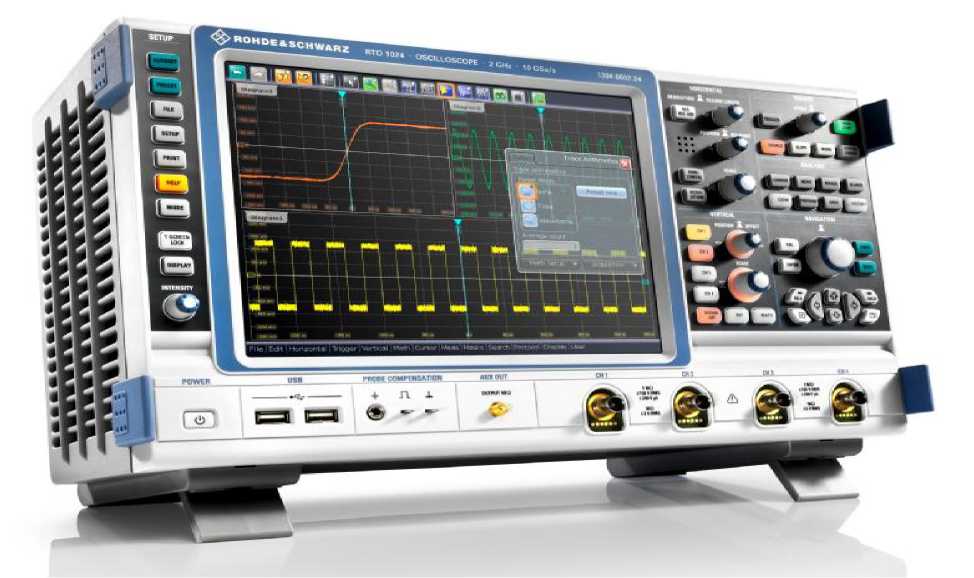

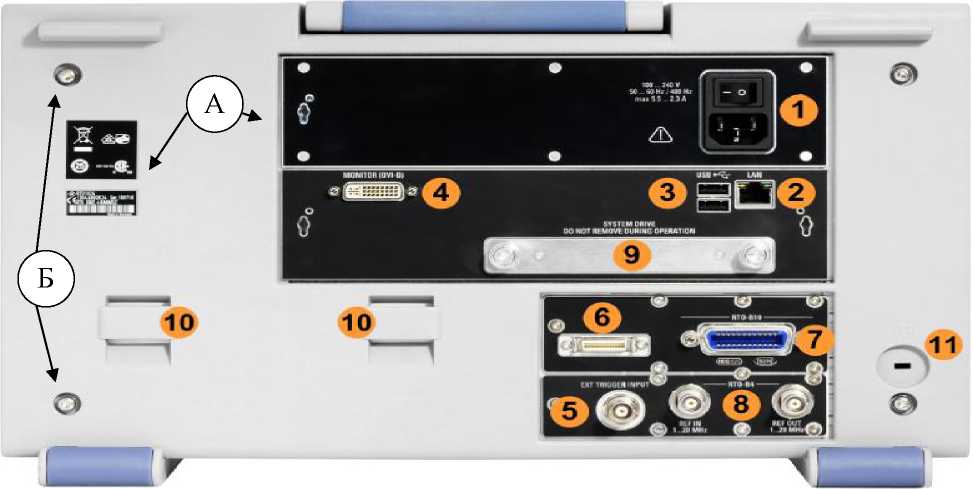

Внешний вид осциллографа RTO1024 приведен на рисунке 1.

Наименование характеристики

Значение характеристики

Число каналов

RTO1012, RTO1022

2

RTO1014, RTO1024

4

Разрядность АЦП, бит

8

Максимальная частота диск

ретизации, ГГц

10

Объем памяти на канал, Мбайт

в стандартной комплектации

20

с опцией RTO-B101

50

с опцией RTO-B102

100

Полоса пропускания, МГц

RTO1012, RTO1014

от 0 до 1000

RTO1022, RTO1024

от 0 до 2000

Наименование характеристики

Значение характеристики

Время нарастания переходной характеристики, пс, не более

RTO1012, RTO1014

300

RTO1022, RTO1024

175

Диапазон значений коэффициента развертки

от 25 пс/дел до 50 с/дел

Пределы допускаемой относительной погрешности по частоте внутреннего опорного генератора

в стандартной комплектации

± 25-10^-6

с опцией RTO-B4

± 0,2-10^-6

Диапазон значений коэффициента отклонения (КО)

входное сопротивление

50 Ом

от 1 мВ/дел до 1 В/дел

входное сопротивление

1 МОм

от 1 мВ/дел до 10 В/дел

Пределы допускаемой относительной погрешности установки коэффициента отклонения,%

при КО от 10 мВ/дел

± 1,5

при КО

1, 2 и 5 мВ/дел

± 2,0

Диапазон установки постоянного смещения, В

входное сопротивление

50 Ом

от ± 1 до ± 10

входное сопротивление

1 МОм

от ± 1 до ± 100

Пределы допускаемой абсолютной погрешности установки постоянного смещения, В

± (0,0035-исм [В] + 0,1[дел] •

• КО[В/дел] + 0,0025[В]), где и_см - установленное смещение

Минимальный уровень синхронизации от входов каналов осциллографа, дел, не более

0,1

Минимальный уровень синхронизации от входа внешнего запуска, мВ, не более

300

Среднеквадратическое значение отображаемого уровня      собственных

шумов, мВ, не более (в     зависимости     от

установленного КО)

1 мВ/дел

0,16

2 мВ/дел

0,16

3 мВ/дел

0,18

10 мВ/дел

0,29

20 мВ/дел

0,54

50 мВ/дел

1,4

100 мВ/дел

2,7

200 мВ/дел

5,2

500 мВ/дел

13,3

1 В/дел

26,8

Источники синхронизации

входы каналов, вход внешнего запуска, сеть питания

Режимы запуска

автоматический, ждущий, однократный, n-кратный

Наименование характеристики

Значение характеристики

Виды запуска

по фронту, по спаду, по фронту и спаду, длительности импульса, длительности фронта, интервалу, ТВ строке/кадру, кодовой последовательности, логическому условию в одном канале, логической комбинации в нескольких каналах

Напряжение питания от сети переменного тока частотой 50 или 60 Гц, В

от 100 до 240

Г абаритные размеры (длина ^х ширина ^х высота), мм, не более

427 х 204 х 249

Масса (без опций и аксессуаров), кг, не более

9,6

Рабочие условия эксплуатации:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха при температуре 40 °С, %

от 0 до 45

до 85
