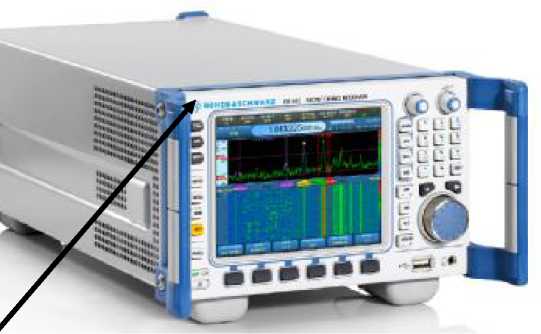

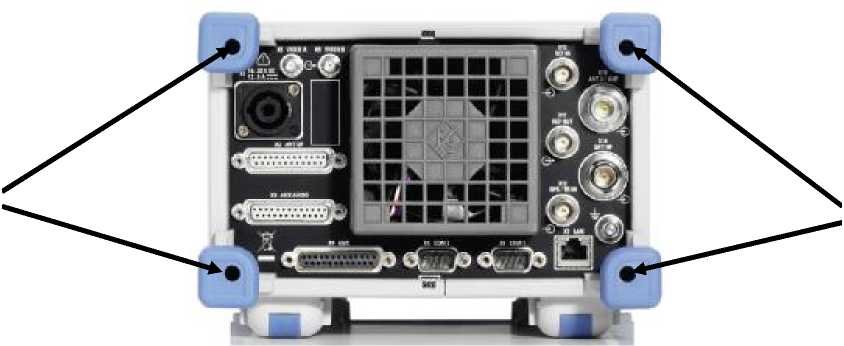

Наименование характеристики

Значение характеристики

Диапазон рабочих частот, Гц:

от 9-10³ до 32-10⁶

R&S EB510

R&S EB500 (опция HF)

от 9-10³ до 32-10⁶

R&S EB500 (базовый модуль)

от 20-10⁶ до 3,8-10⁹

R&S EB500 (программная опция FE)

от 3,8-10⁹ до 6-10⁹

Наименование характеристики

Значение характеристики

Разрешение по частоте, Гц

1

Частота внутреннего опорного генератора, МГц

10

Пределы допускаемой относительной погрешности установки частоты внутреннего опорного генератора

± 10’⁶

Точка пересечения с продуктами интермодуляции третьего порядка, в диапазоне частот, дБм, не менее: от 1 до 32 МГц (R&S EB510, опция HF R&S EB500) от 20 до 650 МГц (R&S EB500)

от 650 МГц до 6 ГГц (R&S EB500)

30

15

10

Точка пересечения с продуктами интермодуляции второго порядка, в диапазоне частот, дБм, не менее: от 1 до 32 МГц

от 20 МГц до 6 ГГц

70

40

Уровень подавления зеркальных каналов приема ПЧ, в диапазоне частот, дБ, не менее:

от 9 кГц до 32 МГц

от 20 МГц до 6 ГГц

Зеркальный канал приема отсутствует

80

Уровень подавления каналов приема ПЧ, в диапазоне частот, дБ, не менее:

от 9 кГц до 32 МГц

от 20 МГц до 6 ГГц

Прямое преобразование

80

Коэффициент шума, в зависимости от диапазона частот, дБ, не более: от 400 кГц до 30 МГц от 30 до 32 МГц от 20 МГц до 3,8 ГГц от 3,8 до 6 ГГц

15 дБ (нормальный режим) 18 дБ (нормальный режим) 12 дБ (нормальный режим) 20 дБ (нормальный режим)

КСВН входного тракта, не более:

• - в диапазоне частот до 3,8 ГГц

• - в диапазоне частот от 3,8 до 6 ГГц

2,0

2,5

Диапазон измерений уровня входного сигнала, дБм

от минус 137 до 13 (с разрешением 0,1 дБ)

Пределы допускаемой погрешности измерений уровня сигнала, дБ

± 3,0

Пределы допускаемой погрешности измерений уровня сигнала 50 дБмкВ на частоте 250 МГц, дБ

± 1,5

Ослабление входного ступенчатого аттенюатора, в диапазоне частот, дБ от 400 кГц до 32 МГц от 20 МГц до 6 ГГц

от 0 до 25 (с шагом 5 дБ) от 0 до 40 (с шагом 1 дБ)

Тип преселектора:

• - для диапазона частот от 9 до 400 кГц

• - для диапазона частот от 400 кГц до 32 МГц

• - для диапазона частот от 20 МГц до 1,5 ГГц

• - для диапазона часто от 1,5 до 6 ГГц

фильтр нижних частот переключаемый ФВЧ/ФНЧ перестраиваемый преселектор полосовой фильтр

Режимы отображения

перезапись, усреднение, удержание максимума, удержание минимума, гистограмма, пульсация

Наименование характеристики

Значение характеристики

Режимы демодуляции

АМ, ЧМ, ФМ, ИМ, I/Q, ТВ (все полосы ПЧ), ВБП, НБП, CW, НБП (полоса ПЧ не более 9 кГц)

Диапазон установки порогового шумоподавителя, дБмкВ

от минус 30 до 120

Автоматическая подстройка частоты

автоматическая повторная настройка для нестабильных по частоте сигналов ±1/2 полосы ПЧ (от 100 Гц до 20 МГц)

Диапазон перестройки ширина полосы пропускания канальных фильтров ПЧ

100, 150, 300, 600 Гц, 1, 1,5, 2,1,

2,4, 2,7, 3,1, 4, 4,8, 6, 9, 12, 15, 30,

50, 120, 150, 250, 300, 500, 800 кГц, 1, 1,25, 1,5, 2, 5 МГц

Коэффициент прямоугольности канальных фильтров ПЧ, не более:

для фильтров от 100 Гц до 2 МГц (по уровням ослабления 3 дБ и 60 дБ)

для фильтра 5 МГц (по уровням ослабления 3 дБ и

50 дБ)

1:1,7

1:1,6

Измерение параметров модуляции (с опцией R&S

EB500-IM):

Диапазон измерений коэффициента амплитудной модуляции (разрешение 0,1, fмакс = 2,5 МГц), %

Пределы допускаемой относительной погрешности измерений коэффициента амплитудной модуляции (С/Ш более 40 дБ, Fмод = 1 кГц), %

• - для полос пропускания < 1 МГц

• - для полос пропускания > 1 МГц

Диапазон измерений девиации частоты (разрешение 1 Гц, fмакс = 2,5 МГц), МГц

Пределы допускаемой относительной погрешности измерений девиации частоты (С/Ш более 40 дБ, Fмод = 1 кГц), %

Диапазон измерений фазовой модуляции (разрешение 0,01 рад, fмакс = 2,5 МГц), рад

Пределы допускаемой погрешности измерений фазовой модуляции (С/Ш более 40 дБ, Fмод = 1 кГц), рад

Режимы измерений ширины полосы частот

от 0 до 99,9

± 5,0

± 7,0

от 0 до 2,5

± 2,0

от 0 до 12,5

± (0,1 + 0,03M)

где M - измеренное значение автоматический (до 20 МГц), x dB, В%-метод

Напряжение питания от сети переменного тока частотой от 47 до 440 Гц, в зависимости от установленных опций, В

от 100 до 240

Габаритные размеры (ширина х высота х длина), мм, не более

213 х 132 х 450

Наименование характеристики

Значение характеристики

Масса, кг, не более (без аксессуаров)

7,5

Рабочие условия эксплуатации:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха при температуре 20 °С, %

от 0 до 50

до 80
