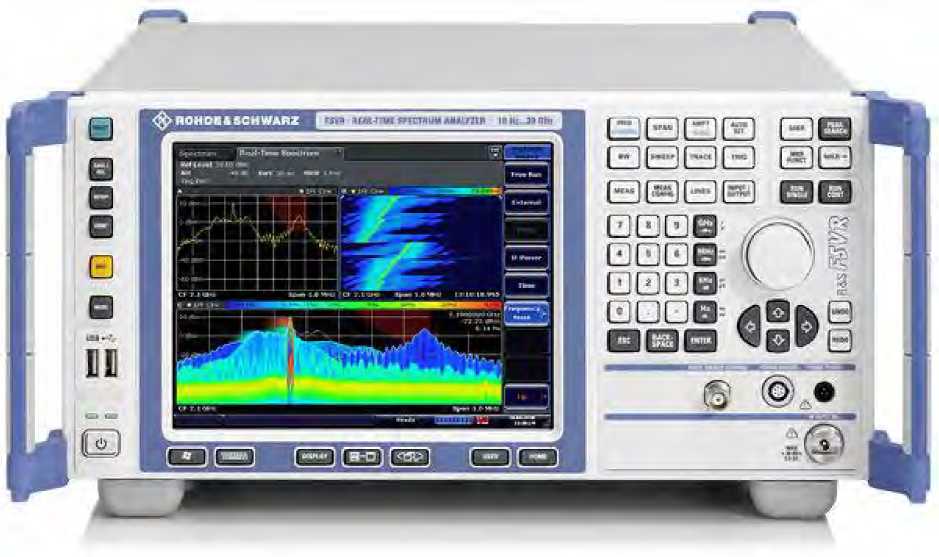

Наименование характеристики

Значение

Диапазон частот, Гц:

FSVR7

FSVR13

FSVR30

от 10 до Т10⁹ от 10 до 13,640⁹ от 10 до 30^ 10⁹

Пределы допускаемой относительной погрешности воспроизведения частоты опорным генератором

± [время от последней настройки + скорость старения + температурная нестабильность + погрешность калибровки] скорость старения: ± Г10^-6 за год;

с опцией FSV-B4 ± Г10^-Т за год; температурная нестабильность: ± Г10^-6;

с опцией FSV-B4 ±Г10^-Т; достижимая погрешность начальной калибровки ± 540^-Т

Пределы допускаемой абсолютной погрешности измерений частоты в режиме измерений частоты входного синусоидального сигнала, Гц

± (fc-Of + 0,5-ПЦ), где fc - частота входного сигнала, Гц;

Of - относительная погрешность воспроизведения частоты опорного генератора, Гц;

ПЦ - последняя значимая цифра в отсчете, Гц

Разрешение встроенного частотомера в режиме анализатора спектра и анализатора сигналов, Гц

0,001

Значение среднего уровня фазовых шумов при несущей 500 МГц и отстройке от несущей, дБ/Гц, не более: 100 Гц

1 кГц

10 кГц

100 кГц

1 МГц

минус 84 минус 101 минус 106 минус 115 минус 134

Номинальные значения полос пропускания на уровне минус 3 дБ, Гц

от 1 Гц до 10 МГц с шагом 1, 2, 3, 5, 20, 28, 40 МГц

Пределы допускаемой абсолютной погрешности измерений уровня входного сигнала из-за переключения полос пропускания, дБ

± 0,1

Пределы допускаемой абсолютной погрешности измерений уровня гармонического сигнала на частоте 64 МГц, дБ (входное ослабление 10 дБ, уровень входного сигнала минус 10 дБ/мВт, опорный уровень минус 10 дБ/мВт, полоса пропускания 10 кГц, температура окружающего воздуха от 20 до 30 ⁰С), дБ

± 0,2

Наименование характеристики

Значение

Значение    неравномерности    амплитудно-частотной

характеристики, дБ, не более:

(вход по постоянному току, входное ослабление от 10 дБ до 40 дБ, предусилитель выключен) в полосе частот от 9 кГц до 10 МГц

± 0,5

в полосе частот от 10 МГц до 3,6 ГГц

± 0,3

в полосе частот от 3,6 до 7 ГГц

± 0,5

в полосе частот от 7 до 13,6 ГГц

± 1,5

в полосе частот от 13,6 до 30 ГГц

± 2

(входное ослабление не нормируется, предусилитель выключен):

в полосе частот от 9 кГц до 3,6 ГГц

± 1

в полосе частот от 3,6 до 7 ГГц

± 1,5

в полосе частот от 7 до 13,6 ГГц

± 2,5

в полосе частот от 13,6 до 26,5 ГГц

± 3

в полосе частот от 26,6 до 30 ГГц

± 3,5

(входное ослабление не нормируется, предусилитель включен):

в полосе частот от 10 до 20 Гц

± 1,5

в полосе частот от 20 Гц до 9 кГц

± 1

в полосе частот от 9 кГц до 3,6 ГГц

± 1

в полосе частот от 3,6 до 7 ГГц

± 1,5

в полосе частот от 7 до 13,6 ГГц

± 3

в полосе частот от 13,6 до 30 ГГц

± 3,5

Пределы допускаемой абсолютной погрешности измерений уровня входного сигнала, обусловленная переключениями аттенюатора, дБ

± 0,2

Пределы   допускаемой   абсолютной   погрешности

измерений уровня входного сигнала, обусловленная переключениями полосы пропускания, дБ: для обычных фильтров

± 0,1

для FFT-фильтра

± 0,2

Пределы допускаемой абсолютной погрешности измерений уровня входного сигнала, обусловленная нелинейностью дисплея, дБ:

в диапазоне ослаблений от 0 до минус 50 дБ

± 0,1

в диапазоне ослаблений от минус 50 минус 60 дБ

± 0,15

в диапазоне ослаблений от минус 60 минус 70 дБ

± 0,2

Наименование характеристики

Значение

Уровень   помех,   обусловленных   гармоническими

искажениями, дБ/мВт, не более:

(входное ослабление 0 дБ, предусилитель выкл., уровень входного сигнала минус 10 дБ/мВт)

в полосе частот от 100 МГц до 3,5 ГГц

минус 55

в полосе частот от 3,5 до 15 ГГц

минус 90

в полосе частот от 3,5 до 15 ГГц (с опцией FSV-B24)

минус 85

(входное ослабление 0 дБ, предусилитель вкл., уровень входного сигнала минус 40 дБ/мВт, с опцией FSV-B24 или FSV-B22)

в полосе частот от 100 МГц до 15 ГГц

минус 65

Уровень помех, обусловленных интермодуляционными искажениями 3-го порядка, дБ/мВт, не более:

(входное ослабление 0 дБ, предусилитель выкл., уровень входных сигналов минус 15 дБ/мВт)

в полосе частот от 10 МГц до 100 МГц

минус 54

в полосе частот от 100 МГц до 3,6 ГГц

минус 56

в полосе частот от 3,6 до 30 ГГц

минус 60

(входное ослабление 0 дБ, предусилитель вкл., уровень входного сигнала минус 45 дБ/мВт, с опцией FSV-B24 или FSV-B22)

в полосе частот от 10 до 100 МГц

минус 84

в полосе частот от 100 МГц до 3,6 ГГц

минус 86

в полосе частот от 3,6 до 7 ГГц

минус 90

в полосе частот от 7 до 30 ГГц

минус 70

Вносимое/остаточное среднеквадратическое значение векторной ошибки IQ модуляции (EVM) (нормируется при следующих параметрах исследуемого сигнала и настройках анализатора: данные - псевдослучайная последовательность, уровень мощности сигнала не менее минус 25 дБм, несущая частота от 1 до 3 ГГц, отстройка несущей частоты сигнала от центральной частоты анализатора не более 5 % от тактовой частоты, модуляция

• - КФМн (QPSK), вид фильтра - корень косинусоиды (RRC) с параметром альфа 0,22, оверсэмплинг не менее 4), %, не более:

• - тактовая частота от 100 кГц до 1 МГц,

0,5

- тактовая частота 10 МГц

1,0

- тактовая частота 20 МГц

2,0

Наименование характеристики

Значение

Значения среднего уровня собственных шумов,

нормализованного к полосе пропускания 1 Гц на входе

50 Ом в полосе пропускания 5 Гц, видеофильтр 5 Гц,

нулевая полоса обзора, время развертки 500 мс, дБ/мВт,

не более:

10 Гц

минус 90

20 Гц

минус 100

100 Гц

минус 110

1 кГц

минус 120

Значения среднего уровня собственных шумов,

нормализованного к полосе пропускания 1 Гц на входе

50 Ом в полосе пропускания 1 кГц, дБ/мВт, не более:

FSVR7

в полосе частот от 9 до 100 кГц

минус 130

в полосе частот от 100 кГц до 1 МГц

минус 145

в полосе частот от 1 МГц до 1 ГГц

минус 152

в полосе частот от 1 до 3,6 ГГц

минус 150

в полосе частот от 3,6 до 6 ГГц

минус 148

в полосе частот от 6 до 7 ГГц

минус 146

FSVR13/30

в полосе частот от 9 до 100 кГц

минус 130

в полосе частот от 100 кГц до 1 МГц

минус 145

в полосе частот от 1 МГц до 1 ГГц

минус 151

в полосе частот от 1 до 3,6 ГГц

минус 149

в полосе частот от 3,6 до 6 ГГц

минус 146

в полосе частот от 6 до 7,4 ГГц

минус 144

в полосе частот от 7,4 до 15 ГГц

минус 147

в полосе частот от 15 до 30 ГГц

минус 142

Значения среднего уровня собственных шумов,

нормализованного к полосе пропускания 1 Гц на входе

50 Ом в полосе пропускания 1 кГц при включенном

предусилителе (опция FSV-B22), дБ/мВт, не более:

FSVR7

в полосе частот от 100 кГц до 1 МГц

минус 150

в полосе частот от 1 МГц до 1 ГГц

минус 162

в полосе частот от 1 до 3,6 ГГц

минус 160

в полосе частот от 3,6 до 6 ГГц

минус 158

в полосе частот от 6 до 7 ГГц

минус 156

FSVR13/30

в полосе частот от 100 кГц до 1 МГц

минус 145

в полосе частот от 1 до 20 МГц

минус 155

в полосе частот от 20 МГц до 1 ГГц

минус 160

в полосе частот от 1 до 3,6 ГГц

минус 159

в полосе частот от 3,6 до 6 ГГц

минус 156

в полосе частот от 6 до 7 ГГц

минус 154

Наименование характеристики

Значение

Значения среднего уровня собственных шумов,

нормализованного к полосе пропускания 1 Гц на входе

50 Ом в полосе пропускания 1 кГц при выключенном

предусилителе и выключенном ЖИГ-преселекторе (опция

FSV-B24), дБ/мВт, не более:

FSVR13/30

в полосе частот от 9 до 100 кГц

минус 130

в полосе частот от 100 кГц до 1 МГц

минус 145

в полосе частот от 1 МГц до 1 ГГц

минус 150

в полосе частот от 1 до 3,6 ГГц

минус 147

в полосе частот от 3,6 до 6 ГГц

минус 144

в полосе частот от 6 до 7,4 ГГц

минус 141

в полосе частот от 7,4 до 13,6 ГГц

минус 144

в полосе частот от 13,6 до 15 ГГц

минус 142

в полосе частот от 15 до 30 ГГц

минус 139

Значения среднего уровня собственных шумов,

нормализованного к полосе пропускания 1 Гц на входе

50 Ом в полосе пропускания 1 кГц при включенном

предусилителе и включенном ЖИГ-преселекторе (опция

FSV-B24), дБ/мВт, не более:

FSVR13/30

в полосе частот от 100 кГц до 1 МГц

минус 145

в полосе частот от 1 до 20 МГц

минус 155

в полосе частот от 20 МГц до 1 ГГц

минус 160

в полосе частот от 1 до 3,6 ГГц

минус 157

в полосе частот от 3,6 до 6 ГГц

минус 153

в полосе частот от 6 до 7,4 ГГц

минус 150

в полосе частот от 7,4 до 15 ГГц

минус 164

в полосе частот от 15 до 30 ГГц

минус 159

Значения среднего уровня собственных шумов,

нормализованного к полосе пропускания 1 Гц на входе

50 Ом в полосе пропускания 1 кГц при включенном

предусилителе и выключенном ЖИГ-преселекторе (опция

FSV-B24), дБ/мВт, не более:

FSVR13/30

в полосе частот от 100 кГц до 1 МГц

минус 145

в полосе частот от 1 до 20 МГц

минус 155

в полосе частот от 20 МГц до 1 ГГц

минус 160

в полосе частот от 1 до 3,6 ГГц

минус 157

в полосе частот от 3,6 до 6 ГГц

минус 153

в полосе частот от 6 до 7 ГГц

минус 150

в полосе частот от 7 до 7,4 ГГц

минус 146

в полосе частот от 7,4 до 15 ГГц

минус 160

в полосе частот от 15 до 30 ГГц

минус 155

Ослабление зеркального канала, дБ, не менее

80

Наименование характеристики

Значение

Уровень собственных комбинационных помех при отсутствии сигнала на входе прибора, приведенный к входу прибора и нулевому ослаблению входного аттенюатора, при выключенном предусилителе в диапазоне частот свыше 1 МГц, дБ/мВт, не более

минус 103

Диапазон   измерений   коэффициента амплитудной

модуляции (АМ), %

от 0 до 100

Пределы допускаемой относительной погрешности измерений глубины АМ, для сигналов с глубиной АМ от 5 до 99 %, в режиме абсолютных измерений, %

± 1,5

Значения вносимого коэффициента нелинейных искажений для диапазона частот от 10 Гц до 100 кГц, %, не более

0,3

Диапазон измерений девиации частоты, МГц

до 14

Значение паразитной девиации частоты, Гц, не более

130

Значения вносимого коэффициента нелинейных искажений для диапазона частот от 10 Гц до 100 кГц и девиации частоты до 400 кГц, %, не более

0,3

Пределы допускаемой относительной погрешности измерений девиации частоты, %

± 3

КСВН входа, не более:

в полосе частот от 10 МГц до 3,6 ГГц

1,5

в полосе частот от 3,6 до 20 ГГц

2

в полосе частот от 20 до 27 ГГц

2,2

в полосе частот от 27 до 30 ГГц (по постоянному входу)

2,2

Режим анализатора при работе в реальном масштабе времени

при выключенном ЖИГ-преселекторе

Диапазон значений полосы обзора, Гц

от 100 до 4-10⁷

Диапазон значений полосы пропускания, Гц

от 1 до 4-10⁵

Значения    неравномерности    амплитудно-частотной

характеристики, дБ, не более:

от 10 до 7-10⁹ Гц

± 0,8

от 7 до 30 ГГц

± 1

Значение динамического диапазона в полосе анализа 40 МГц, дБ, не менее

70

Минимально определяемая длительность сигнала в полосе анализа 40 МГц с детектором Max Peak, мкс

24

Частота        дискретизации        аналого-цифрового

преобразователя, МГц

128

Разрешение, бит

16

Длина БПФ

1024

Скорость расчета БПФ, раз/с

250000

Габаритные размеры (длина х ширина х высота), мм, не более

412х197х517

Масса, кг, не более:

FSVR7

12,8

FSVR13

13,6

Наименование характеристики

Значение

FSVR30

14,0

Напряжение питания от сети переменного тока частотой 50 Гц, В

220

Потребляемая мощность, В • А, не более

250

Рабочие условия эксплуатации:

• - температура окружающего воздуха, °С

• - относительная   влажность   при   температуре

окружающего воздуха 40 °С, %

• - атмосферное давление, кПа

от 5 до 50

95 от 96 до 104
