Наименование

Количество

Примечание

1

2

3

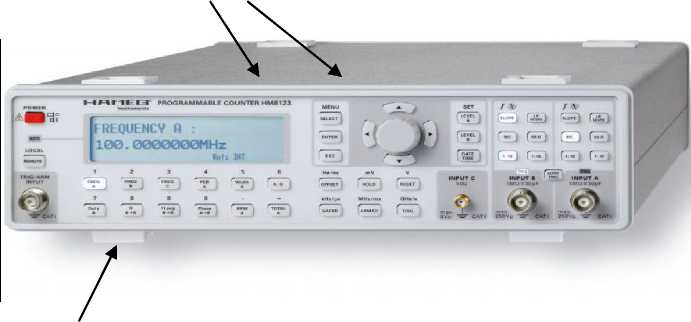

Частотомер НМ8123

1

-

Кабель питания

1

-

Кабель BNC-BNC, 1 м

1

Поставляется по отдельному заказу

Кабель GPIB, 2 м

1

Поставляется по отдельному заказу

Опция Н085 (термостатированный кварцевый генератор)

1

Устанавливается на заводе-изготовителе

Руководство по эксплуатации

1

Методика поверки

1

Наименование характеристики

Значение характеристики

1

2

Диапазон измеряемых частот

0,001 Гц - 3 ГГц

входы А, В: 0,001 Гц - 200 МГц сигналы синусоидальной и импульсной формы;

вход С: 100 МГц - 3 ГГц сигналы синусоидальной формы

Диапазон измеряемых периодов

5 нс - 10,000 с

Диапазон измерения временных интервалов

10 нс - 10,000 с

(вход А = старт; вход В = стоп)

Длительность импульсов

> 5 нс

Входное сопротивление

входы А, В: 1 МОм/50 Ом, входная емкость 30 пФ вход С: 50 Ом

Чувствительность

входы А,В:

U скз = 25 мВ в диапазоне частот от 0,001 Гц до 80 МГц; (U пик = 80 мВ для сигналов импульсной формы)

U скз = 65 мВ в диапазоне частот от 80 МГц до 200 МГц;

U скз = 50 мВ в диапазоне частот от 20 Гц до 80 МГц в режиме автозапуска;

вход С:

U скз = 30 мВ в диапазоне частот от 100 МГц до 1 ГГц;

U _скз = 80 мВ в диапазоне частот от 1 ГГц до 3 ГГц

Максимальное входное напряжение

входы А,В:

при 50 Ом: U скз = 5 В

при 1 МОм: U пост + пик = 250 В в диапазоне частот до

440 МГц; U скз = 8 В на 1 МГц;

вход С:

^U пост + пик = ^{5 В}

Пределы допускаемой относительной погрешности измерения частоты сигналов

Определяется по формуле:

t

df = ±(d 0 +   + d _3an)

t

сч

_{d =} ^U вх.шум

зап      -r т            /

^U пик-пик ^/t пик-пик

где: 8₀ - относительная погрешность по частоте

внутреннего кварцевого генератора или внешнего источника опорного сигнала;

d _зап - относительная погрешность, обусловленная системой запуска;

t _сч - установленное время счета прибора, с;

t_p = 1,25 *10 ^- - разрешающая способность измерения, с;

U_вх._шум - входной шум прибора, не более 100 мкВ; и_пик-_пик - пиковая амплитуда сигнала в точке запуска;

t - время нарастания сигнала в точке запуска, с

Пределы допускаемой относительной погрешности измерения периода сигналов

Определяется по формуле: t ^dT =±^(d0 ⁺ t^{P + d} зап ⁾ сч

Пределы допускаемой относительной погрешности измерения временных интервалов

t +1 dDt =±(d0 ' '         + dзап )

Dt где: 8₀ - относительная погрешность по частоте внутреннего кварцевого генератора или внешнего источника опорного сигнала;

т_р= 10 нс (0,1 пс - 10 нс - в режиме «усреднения») -разрешающая способность измерения;

т_сист = 4 нс - систематическая погрешность; d зап - относительная погрешность, обусловленная системой запуска;

Дт - значение измеряемого временного интервала, с

Параметры опорного кварцевого генератора

• - номинальная частота: 10 МГц;

• - пределы допускаемой относительной погрешности по частоте:

стандартная.... ± 3,2 х I0^-6 за год;

с опцией II085.... ± 3,6 х 10^-7 за год

Питание прибора

Напряжение питания поддерживает автоматически от 105 до 253 В;

частота сети (55 ± 5) Гц;

потребляемая мощность 20 В •А, не более

Габаритные размеры (длина, ширина, высота), мм, не более

365 х 285 х 75

Масса, кг, не более

4,0

Рабочие условия применения:

• - температура окружающей среды

• - влажность

• - атмосферное давление

От плюс 5 до плюс 40 °С; от 5 до 80 %;

от 60 до 106 кПа

Нормальные условия применения:

• - температура окружающей среды

• - влажность

• - атмосферное давление

От плюс 15 до плюс 25 °С; от 40 до 80 %;

от 84 до 106 кПа
