Обозначение

Количество

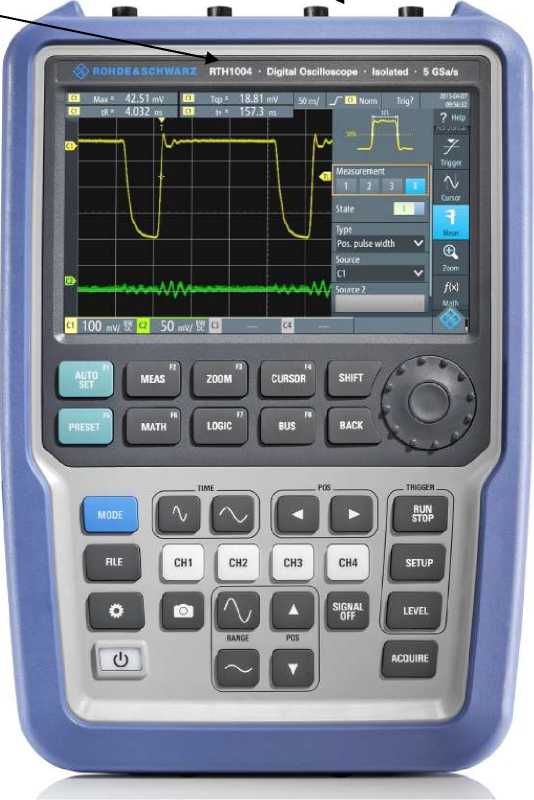

Осциллограф цифровой портативный RTH1002, RTH1004

1 шт.

Опции

по отдельному заказу

Адаптер питания с кабелем питания

1 шт.

Пассивные пробники

по количеству каналов

Кабели измерительные для входа мультиметра

2 шт. (только для RTH1002)

Руководство по эксплуатации

1 экз.

Методика поверки РТ-МП-3092-441-2016

1 экз.

Наименование характеристики

Значение характеристики

Число каналов

RTH1002

2

RTH1004

4

Разрядность АЦП, бит

10

Максимальная частота дискретизации Е₍ при работе одного канала, Гц

5М0⁹

Максимальный объем памяти при работе одного канала, точек

5М0⁵

Входное сопротивление, Ом

10⁶

Полоса пропускания, МГц, не менее

штатно

60

опции В221/241

100

опции B222/242

200

опции B223/243

350

опции B224/244

500

Время нарастания переходной характеристики, нс, не более

штатно

5,8

опции В221/241

3,5

опции B222/242

1,75

опции B223/243

1

опции B224/244

0,7

Диапазон значений коэффициента развертки, с/дел

от 10^-9 до 5М0²

Пределы допускаемой относительной погрешности по частоте 6F внутреннего опорного генератора

±10^-5

Диапазон значений коэффициента отклонения (КО), В/дел

от 0,002 до 100

Пределы допускаемой относительной погрешности установки коэффициента отклонения 6КО, %

при КО более

0,005 В/дел

±1,5

при КО не более

0,005 В/дел

±2,5

Диапазон установки постоянного смещения и_см, В

при КО не более

0,5 В/дел

±4

при КО от 1 В/дел до

20 В/дел

±200

Пределы допускаемой абсолютной погрешности установки постоянного смещения Ди_см, В

±(0,005 • исм + 0,1 • КО + 0,0015)

Пределы допускаемой абсолютной погрешности измерения постоянного электрического напряжения ^ДЦпост5 ^В

±(6КО • ипост - исм| / 100 + Дисм)

Источники синхронизации

входы каналов

Режимы запуска

автоматический, ждущий, однократный

Виды запуска

по фронту, длительности импульса

Наименование характеристики

Значение характеристики

Входное сопротивление, Ом, не менее

10

Пределы допускаемой абсолютной погрешности измерения постоянного электрического напряжения и_пост, в поддиапазонах измерения

От 0,1 мВ до 1 В включ.

±(540^-4 • ипост + 540^-4 • P)

Св. 1 В до 10 В включ.

Св. 10 В до 100 В включ.

±(540^-4 • ипост + 340^-4 • P)

Св. 100 В до 1000 В включ.

±(840^-4 • ипост + 340^-4 • P)

Пределы допускаемой абсолютной погрешности измерения переменного электрического напряжения и_скз в диапазоне частот от 10 Гц до 10 кГц, в поддиапазонах измерения

От 0,1 мВ до 1 В включ. Св. 1 В до 10 В включ.

Св. 10 В до 100 В включ. Св. 100 В до 1000 В включ.

±(240^-3 • искз + 540^-4 • P)

Пределы допускаемой абсолютной погрешности измерения электрического сопротивления R, в поддиапазонах измерения

От 0,1 Ом до 1 кОм включ. Св. 1 кОм до 10 кОм включ.

Св.10 кОм до 100 кОм включ. Св. 100 кОм до 1 МОм включ.

±(840^-4 • R + 340^-4 • P)

Св. 1 МОм до 10 МОм включ.

±(2 10^-3 • R + 540^-4 • P)

Св. 10 МОм до 100 МОм включ.

±Q,540^-2 • R + 10^-3 • P)

Пределы допускаемой абсолютной погрешности измерения электрической емкости С, в поддиапазонах измерения

От 0,001 нФ до 10 нФ включ.

Св. 10 нФ до 100 нФ включ.

Св. 100 нФ до 1 мкФ включ.

Св. 1 мкФ до 10 мкФ включ.

Св. 10 мкФ до 100 мкФ включ.

Св. 100 мкФ до 1 мФ включ.

Св. 1 мФ до 10 мФ включ.

±(10^-2 • С + 540^-4 • P)

Наименование характеристики

Значение характеристики

Напряжение питающей сети, В

от 100 до 240

Частота питающей сети, Гц

от 50 до 60

Напряжение питания от встроенного аккумулятора, В

11,25

Потребляемая мощность, Вт, не более

60

Г абаритные размеры (длина ^х ширина ^х высота), мм, не более

201 х 74 х 293

Масса (без опций и аксессуаров), кг, не более

2,5

Рабочие условия применения:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха при температуре 40 °С, %

от 0 до плюс 50

не более 85

Условия хранения и транспортирования:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха при температуре 40 °С, %

от минус 20 до плюс 50 не более 95

Средняя наработка на отказ, лет

10
