Программное обеспечение

Программное обеспечение «R&S FSL Firmware» предназначено для работы с анализаторами спектра FSL 18 и не может быть использовано отдельно от измерительновычислительной платформы этих приборов.

Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.

Таблица 1

Знак утверждения типа

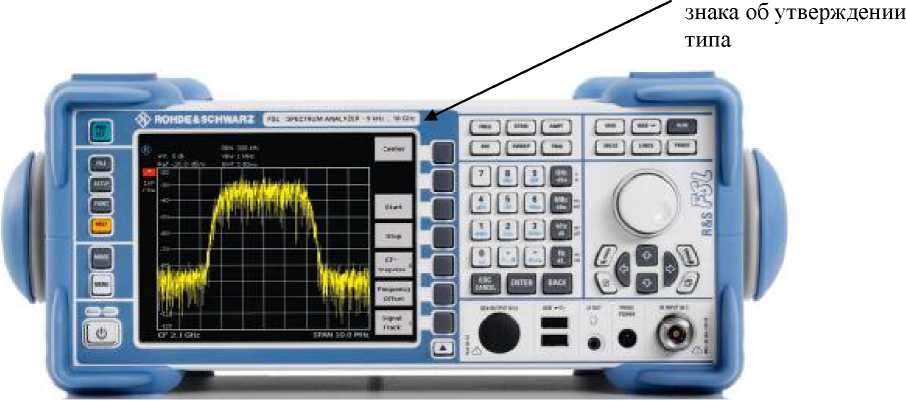

Знак утверждения типа наносится типографским способом на титульный лист технической документации фирмы-изготовителя и на лицевую панель анализатора в виде наклейки.

Сведения о методиках (методах) измерений содержатся в документе “Анализаторы спектра R&S FSL. Руководство по эксплуатации”.

Техническая документация фирмы-изготовителя.

Поверка

Осуществляется по документу МП 39090-08 "Анализаторы спектра R&S FSL 18 фирмы " Rohde & Schwarz GmbH & Co. KG ", Германия. Методика поверки", утверждённому ГЦИ СИ "Воентест" 32 ГНИИИ МО РФ в ноябре 2008 года и входящему в комплект поставки.

Средства поверки: генератор сигналов высокочастотный Г4-102 (диапазон частот от 0,1 до 50 МГц, пределы допускаемой относительной погрешности воспроизведения частоты ±1 %); генератор сигналов высокочастотный Г4-139 (диапазон частот от 0,5 до 512 МГц, пределы допускаемой относительной погрешности воспроизведения частоты ±5-'10^-7^f); генератор сигналов высокочастотный Г4-81 (диапазон частот от 4,0 до 5,6 ГГц, пределы допускаемой относительной погрешности воспроизведения частоты ±0,5 %); генератор сигналов высокочастотный Г4-83 (диапазон частот от 7,5 до 10,5 ГГц, пределы допускаемой относительной погрешности воспроизведения частоты ±0,5 %); генератор сигналов высокочастотный Г4-111 (диапазон частот от 6 до 17,85 ГГц, пределы допускаемой относительной погрешности воспроизведения частоты ±10^-2); ваттметр поглощаемой мощности МЗ-51 (диапазон частот от 0,02 до 17,85 ГГц, пределы измерений мощности от 1 мкВт до 10 мВт); генератор сигналов высокочастотный Г4-174 (диапазон частот от 17,44 до 25,95 ГГц, пределы допускаемой относительной погрешности воспроизведения частоты ±10^-4); ваттметр поглощаемой мощности МЗ-91 (диапазон частот от 17,44 до 25,95 ГГц, пределы измерений мощности от 1 мкВт до 10 мВт, пределы допускаемой относительной погрешности измерений мощности ±{6+0,1(Рк/Рх-1)}); частотомер электронно-счетный Ч3-66 (диапазон измеряемых частот от 10 Гц до 37,5 ГГц, уровень входных сигналов от 0,02 до 10 мВт, пределы относительной погрешности воспроизведения частоты встроенного кварцевого генератора ± 5-10^-7 за 1 год); генератор сигналов высокочастотный Г4-76А (диапазон частот от 0,4 до 1,2 ГГц, пределы допускаемой относительной погрешности воспроизведения частоты ±10^-2); генератор сигналов высокочастотный Г4-80 (диапазон частот от 2,56 до 4,0 ГГц, пределы допускаемой относительной погрешности воспроизведения частоты ±5-10^-3); генератор сигналов высокочастотный Г4-193 (диапазон частот от 1 до 4,0 ГГц, пределы допускаемой относительной погрешности воспроизведения частоты ±(10^-7-f + 10 МГц); вольтметр переменного тока ВЗ-63 (диапазон измерений напряжения от 0,01 до 100 В, пределы допускаемой относительной погрешности измерений ±(от 0,4 до 2,5) %); калибратор мощности волноводный М1-10 (диапазон частот от 16,7 до 25,86 ГГц, пределы допускаемой относительной погрешности измерений мощности ±1,6 %); преобразователь частоты Ч5-13 (диапазон частот от 10 до 70 ГГц, пределы допускаемой абсолютной погрешности передачи частоты 140^-6); измеритель КСВН панорамный Р2-83 (диапазон частот от 0,1 до 18 ГГц, пределы допускаемой абсолютной погрешности измерений КСВН ±(0,2+0,025А); прибор для измерения ослабления ступенчатый Д1-25 (индивидуально аттестованный) (диапазон частот до 100 МГц, ослабление от 0 до 110 дБ); стандарт частоты рубидиевый FS 725 (частота 1 МГц, 5 МГц, пределы допускаемой абсолютной погрешности воспроизведения частоты ±240^-9).

Изготовитель

Заявитель

Испытательный центр
