Принцип действия антенн основан на преобразовании наведенного на вибраторе электромагнитного поля высокочастотного тока в переменное напряжение, передающееся в несимметричную линию с волновым сопротивлением 50 Ом, подключаемую к измерительному устройству.

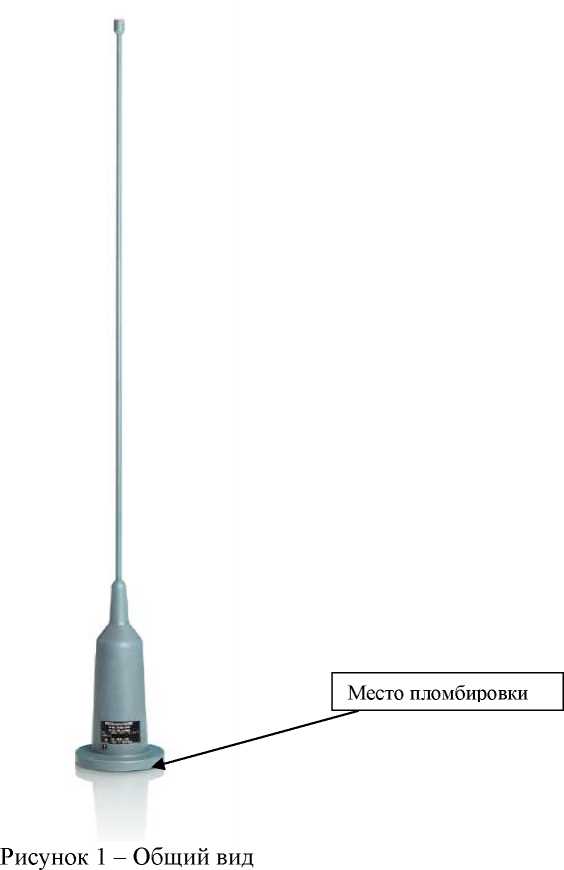

Конструктивно антенна представляет проводящий штырь, нагруженный на малошумящий усилитель. Выход антенны представляет собой коаксиальный разъем типа N с номинальным входным сопротивлением 50 Ом. Электрическая цепь имеет защиту от перегрузок величиной тока до 5 кА. Цепь усиления вмонтирована в защитный корпус из

Лист № 2 Всего листов 4 усиленного стекловолокна, расположенный в основании проводящего штыря, так же покрытого стекловолокном, что обеспечивает возможность работы в сложных погодных условиях.

Для измерений параметров электромагнитного поля антенна подключается к входу измерительного приемника, анализатора спектра, ваттметра поглощаемой мощности либо иного приемного устройства. Питание антенны осуществляется через радиочастотный кабель посредством устройства развязки, например IN600.

Программное обеспечение Отсутствует

Комплект поставки прибора приведен в таблице 1.

Таблица 1

Диапазон рабочих частот, МГц............................................................... от 0,009 до 80.

Диапазон изменения коэффициента калибровки, дБ (1/м)....................................от 16 до 19.

Пределы допускаемой относительной погрешности коэффициента калибровки, дБ.......± 2,5.

КСВН входа, не более..........................................................................................3,0.

Масса, кг, не более:...........................................................................................1.

Габаритные размеры (диаметр х высота), мм, не более................................120x1000 мм.

Рабочие условия эксплуатации (по данным фирмы-изготовителя):

• - температура окружающего воздуха, °С.............................от минус 40 до плюс 65;

• - относительная влажность воздуха при температуре воздуха 20 °С, %.................до 80.
