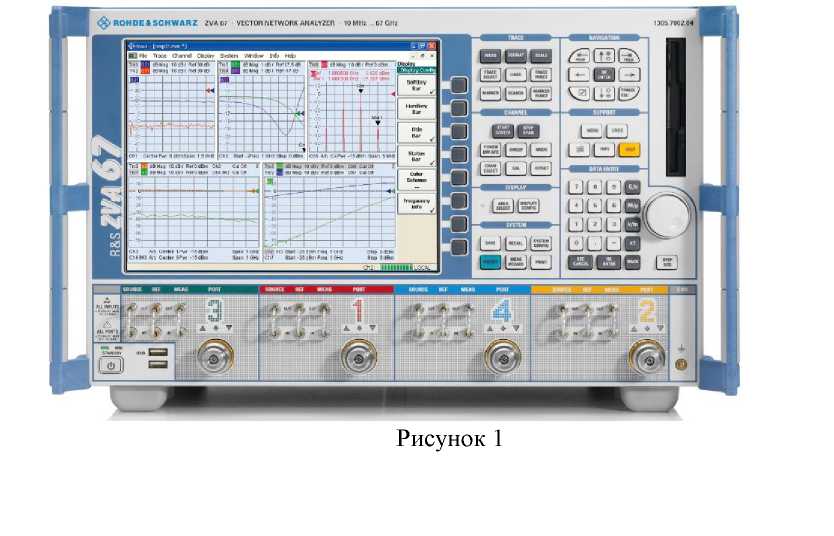

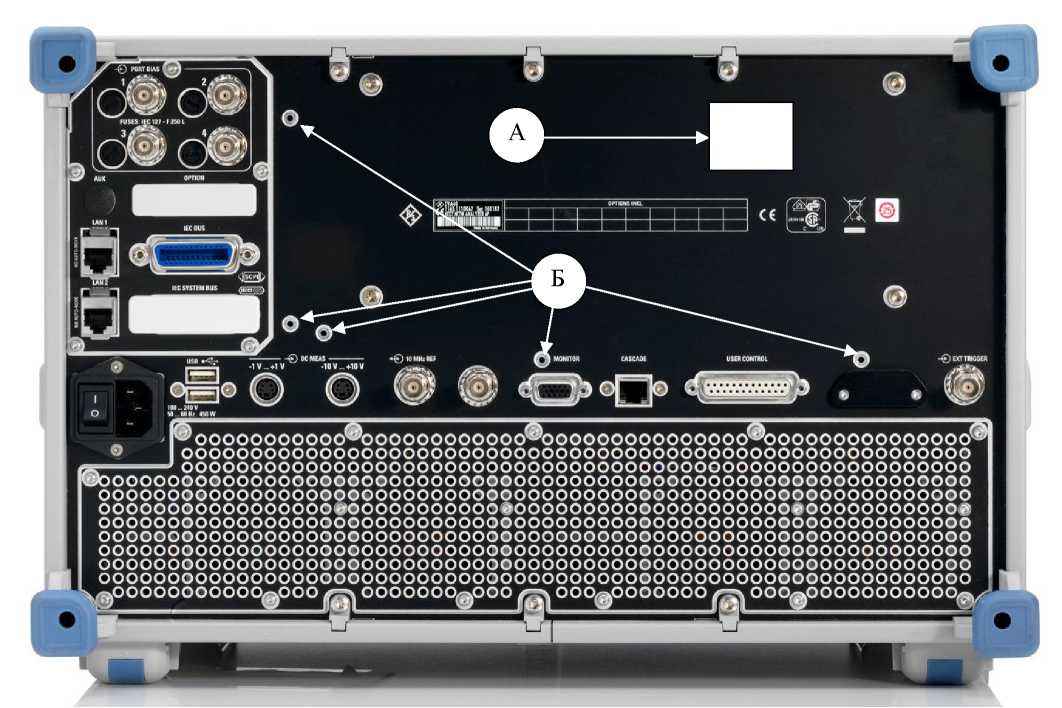

Наименование программного обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

R&S ZVA Firmware

R&S ZVA Firm

ware

V2.81

27DOCEDA

CRC32

Наименование программного обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

R&S ZVA Firmware

R&S ZVA Firm

ware

V2.81

27DOCEDA

CRC32

Наименование характеристики

ZVA 50

ZVA 67

ZVA 80

Диапазон рабочих частот, МГц

от 10 до 50000

от 10 до 67000

от 10 до 80000

Пределы допускаемой относительной погрешности установки частоты источника выходного сигнала:

- базовая комплектация

± 8х10^-6

- опция ZVAB-B4

± 1х10^-7

Тип коаксиального соединителя в соответствии с IEEE Std 287™-2007

2,4/1,04 мм

1,85/0,83 мм

1,0/0,434 мм

Динамический диапазон (при уста-

новленной полосе пропускания фильтра ПЧ 10 Гц, без опции сту-

пенчатого аттенюатора и прямого доступа к приёмникам)

для диапазона частот от 10 до 50 МГц

90 дБ

70 дБ

76 дБ

от 50 до 500 МГц

105 дБ

100 дБ

91 дБ

от 500 до 2000 МГц

125 дБ

115 дБ

111 дБ

от 2 до 20 ГГц

130 дБ

125 дБ

116 дБ

от 20 до 24 ГГц

125 дБ

125 дБ

111 дБ

от 24 до 32 ГГц

120 дБ

120 дБ

106 дБ

от 32 до 40 ГГц

115 дБ

115 дБ

101 дБ

от 40 до 50 ГГц

110 дБ

110 дБ

-

от 50 до 65 ГГц

107 дБ

-

от 65 до 67 ГГц

100 дБ

-

от 40 до 45 ГГц

-

96 дБ

от 45 до 55 ГГц

-

75 дБ

от 55 до 75 ГГц

-

87 дБ

от 75 до 80 ГГц

-

80 дБ

Динамический диапазон (при нали-

чии опции прямого доступа к приёмникам)

для диапазона частот от 10 до 100 МГц

140

140 дБ

от 100 до to 2000 МГц

145

145 дБ

от 20 до 24 ГГц

145

145 дБ

от 24 до 32 ГГц

140

140 дБ

от 32 до 40 ГГц

135

135 дБ

от 40 до 50 ГГц

130

130 дБ

от 50 до 67 ГГц

-

125 дБ

Уровень гармонических составляющих в выходном сигнале, в диапазоне частот, дБс*, не более: от 10 МГц до 50 МГц

минус 30

от 50 МГц до 50 ГГц

минус 20

-

от 10 МГц до 50 МГц

-

минус 20

от 50 МГц до 5 ГГц

-

минус 15

от 5 ГГц до 67 ГГц

-

минус 20

от 50 МГц до 80 ГГц

-

-

минус 20

Наименование характеристики

ZVA 50

ZVA 67

ZVA 80

Линейность приёмных устройств (для опорного уровня 10 дБм) от 20 дБ до минус 30 дБ от 50 МГц до 250 МГц

0,1 дБ

0,1 дБ

от минус 30 дБ до минус 50 дБ

от 50 МГц до 250 МГц

0,1 дБ

0,1 дБ

от 10 дБ до 5 дБ от 250 МГц до 50 ГГц

0,3 дБ

0,3 дБ

от 5 дБ до минус 45 дБ от 250 МГц до 50 ГГц

0,1 дБ

0,1 дБ

от минус 45 дБ до минус 65 дБ от 250 МГц до 50 ГГц

от 15 дБ до минус 30 дБ от 50 МГц до 250 МГц

0,1 дБ

0,1 дБ

0,1 дБ

от минус 30 дБ до минус 50 дБ

от 50 МГц до 250 МГц

0,1 дБ

от 10 дБ до 5 дБ от 250 МГц до 50 ГГц

0,3 дБ

от 5 дБ до минус 45 дБ от 250 МГц до 50 ГГц

0,1 дБ

от минус 45 дБ до минус 60 дБ от 250 МГц до 50 ГГц

0,1 дБ

Диапазон мощности выходного сигнала, в диапазоне частот, дБм от 10 МГц до 50 МГц

от минус 30 до 10

от минус 30 до 10

от минус 35 до 5

от 50 МГц до 20 ГГц

от минус 30 до 13

от минус 30 до 13

от минус 35 до 8

от 20 ГГц до 32 ГГц

от минус 30 до 10

от минус 30 до 10

от минус 35 до 4

от 32 ГГц до 50 ГГц

от минус 30 до 6

от минус 30 до 6

от минус 35 до минус 5

от 50 ГГц до 67 ГГц

-

от минус 30 до 2

от минус 28 до минус 8

от 50 ГГц до 80 ГГц

-

-

Абсолютная погрешность установки уровня выходной мощности (при включенной АРУ), дБ, не более для ZVA 50 от 500 МГц до 24 ГГц

0,8

от 24 до 50 ГГц

для ZVA 67

2,0

от 500 МГц до 24 ГГц

0,8

от 24 до 67 ГГц

для ZVA 80

2,0

от 500 МГц до 24 ГГц

0,8

от 24 до 50 ГГц

2,0

от 50 до 80 ГГц

не нормируется

Ширина полосы пропускания

фильтра ПЧ

от 1 Гц до 1 МГц (до 30 МГц - опция К7) с шагом 1/2/5

Эффективные параметры (при температуре окружающей среды от 18 до 28 °С, при условии, что температура не будет изменяться более чем на 1 °С после проведения калибровки, ширине полосы пропускания фильтра ПЧ 10 Гц, калибровке при помощи совместимого калибровочного

комплекта (R&S ZV-Z224 - для ZVA 50, R&S ZV-Z218

- для ZVA 67, R&S ZV-Z210 - для ZVA

80) и системной коррекции ошибок)

Наименование характеристики

ZVA 50

ZVA 67

ZVA 80

- эффективное согласование с источником в диапазоне частот, дБ, не

менее:

от 10 МГц до 700 МГц

30

30

от 700 МГц до 24 ГГц

30

30

от 24 ГГц до 40 ГГц

-

30

от 24 ГГц до 50 ГГц

30

-

от 40 ГГц до 67 ГГц

от 10 МГц до 80 ГГц

26

32

- эффективная направленность в диапазоне частот, дБ, не менее: от 10 МГц до 700 МГц

30

30

от 700 МГц до 24 ГГц

36

36

от 24 ГГц до 40 ГГц

-

30

от 24 ГГц до 50 ГГц

30

-

от 40 ГГц до 67 ГГц от 10 МГц до 80 ГГц

26

32

- эффективное согласование с нагрузкой в диапазоне частот, дБ, не

менее:

от 10 МГц до 700 МГц

32

32

от 700 МГц до 24 ГГц

36

36

от 24 ГГц до 40 ГГц

-

32

от 24 ГГц до 50 ГГц

32

-

от 40 ГГц до 67 ГГц от 10 МГц до 80 ГГц

28

32

Пределы допускаемой абсолютной погрешности измерений модуля ко-

-

эффициента передачи для значений | S₂₁1 и | S12 1 в диапазоне час-

тот, дБ:

от 10 МГц до 50 МГц - от 15 дБ до минус 30 дБ от 50 МГц до 250 МГц

± 0,3

± 0,3

- от 15 дБ до минус 30 дБ

± 0,1

± 0,2

- от минус 30 дБ до минус 45 дБ от 250 МГц до 700 МГц

± 0,2

± 1,0

- от 15 дБ до 5 дБ

± 1,0

± 0,3

- от 5 дБ до минус 65 дБ

± 0,3

± 0,2

- от минус 65 дБ до минус 80 дБ от 700 МГц до 2 ГГц

± 0,1

± 1,0

- от 15 дБ до 5 дБ

± 0,2

± 0,3

- от 5 дБ до минус 50 дБ

± 1,0

± 0,1

- от минус 50 дБ до минус 65 дБ

± 0,3

± 0,2

- от минус 65 дБ до минус 80 дБ от 2 ГГц до 24 ГГц

± 0,2

± 1,0

- от 15 дБ до 5 дБ

± 0,3

± 0,3

- от 5 дБ до минус 55 дБ

± 1,0

± 0,1

- от минус 55 дБ до минус 70 дБ

± 0,4

± 0,2

- от минус 70 дБ до минус 85 дБ от 24 ГГц до 32 ГГц

± 0,2

± 1,0

- от 15 дБ до 5 дБ

± 0,4

± 0,3

Наименование характеристики

ZVA 50

ZVA 67

ZVA 80

- от 5 дБ до минус 45 дБ

± 1,0

± 0,2

- от минус 45 дБ до минус 60 дБ

± 0,4

± 0,3

- от минус 60 дБ до минус 75 дБ

± 0,2

± 1,0

от 32 ГГц до 40 ГГц

- от 15 дБ до 5 дБ

± 0,4

± 0,4

- от 5 дБ до минус 40 дБ

± 1,0

± 0,2

- от минус 40 дБ до минус 55 дБ

± 1,0

± 0,4

- от минус 55 дБ до минус 70 дБ

± 0,2

± 1,0

от 40 ГГц до 50 ГГц

- от 15 дБ до 5 дБ

± 1,0

± 0,4

- от 5 дБ до минус 35 дБ

± 1,0

± 0,2

- от минус 35 дБ до минус 50 дБ

± 0,2

± 0,4

- от минус 50 дБ до минус 65 дБ

± 1,0

± 1,0

от 50 ГГц до 67 ГГц

- от 15 дБ до 5 дБ

± 0,4

- от 5 дБ до минус 30 дБ

± 0,2

- от минус 30 дБ до минус 45 дБ

± 0,4

- от минус 45 дБ до минус 60 дБ

± 1,0

Пределы допускаемой абсолютной

-

погрешности измерений фазы ко-

эффициента передачи для значений

I S21 | и | S12 | в диапазоне частот,

°_:

от 10 МГц до 50 МГц

- от 15 дБ до минус 30 дБ

± 6

± 6

от 50 МГц до 250 МГц

- от 15 дБ до минус 30 дБ

± 2

± 2

- от минус 30 дБ до минус 45 дБ

± 6

± 6

от 250 МГц до 700 МГц

- от 15 дБ до 5 дБ

± 3

± 3

- от 5 дБ до минус 65 дБ

± 2

± 2

- от минус 65 дБ до минус 80 дБ

± 6

± 6

от 700 МГц до 2 ГГц

- от 15 дБ до 5 дБ

± 3

± 3

- от 5 дБ до минус 50 дБ

± 1

± 1

- от минус 50 дБ до минус 65 дБ

± 2

± 2

- от минус 65 дБ до минус 80 дБ

± 6

± 6

от 2 ГГц до 24 ГГц

- от 15 дБ до 5 дБ

± 3

± 3

- от 5 дБ до минус 55 дБ

± 1

± 1

- от минус 55 дБ до минус 70 дБ

± 2

± 2

- от минус 70 дБ до минус 85 дБ

± 6

± 6

от 24 ГГц до 32 ГГц

- от 15 дБ до 5 дБ

± 3

± 3

- от 5 дБ до минус 45 дБ

± 2

± 2

- от минус 45 дБ до минус 60 дБ

± 3

± 3

- от минус 60 дБ до минус 75 дБ

± 6

± 6

от 32 ГГц до 40 ГГц

- от 15 дБ до 5 дБ

± 4

± 4

- от 5 дБ до минус 40 дБ

± 2

± 2

- от минус 40 дБ до минус 55 дБ

± 4

± 4

- от минус 55 дБ до минус 70 дБ

± 6

± 6

Наименование характеристики

ZVA 50

ZVA 67

ZVA 80

от 40 ГГц до 50 ГГц

- от 15 дБ до 5 дБ

± 4

± 4

- от 5 дБ до минус 35 дБ

± 2

± 2

- от минус 35 дБ до минус 50 дБ

± 4

± 4

- от минус 50 дБ до минус 65 дБ от 50 ГГц до 67 ГГц

± 6

± 6

- от 15 дБ до 5 дБ

± 4

- от 5 дБ до минус 30 дБ

± 2

- от минус 30 дБ до минус 45 дБ

± 4

- от минус 45 дБ до минус 60 дБ

± 6

Пределы допускаемой абсолютной погрешности измерений модуля ко-

-

эффициента отражения | S₁₁| и

1 S22 I при значениях | S11I и | S22 I

в диапазоне частот, дБ: от 10 МГц до 50 МГц

- от 3 дБ до минус 15 дБ

± 1

± 1

- от минус 15 дБ до 25 дБ от 50 МГц до 50 (67) ГГц

± 3

± 3

- от 10 дБ до минус 3 дБ

± 0,6

± 0,6

- от 3 дБ до минус 15 дБ

± 0,4

± 0,4

- от минус 15 дБ до минус 25 дБ

± 1

± 1

- от минус 25 дБ до минус 35 дБ

± 3

± 3

Пределы допускаемой абсолютной

-

погрешности измерений фазы коэффициента отражения при значениях | S11| и | S22| в диапазоне час-

тот, °:

от 10 МГц до 50 МГц - от 3 дБ до минус 15 дБ

± 6

± 6

- от минус 15 дБ до 25 дБ от 50 МГц до 50 (67) ГГц

± 20

± 20

- от 10 дБ до минус 3 дБ

± 4

± 4

- от 3 дБ до минус 15 дБ

± 3

± 3

- от минус 15 дБ до минус 25 дБ

±6

±6

- от минус 25 дБ до минус 35 дБ

± 20

± 20

Уровни собственного шума при полосе измерительного фильтра 10 Гц в диапазоне частот, дБм, не более от 10 МГц до 100 МГц от 100 МГц до 500 МГц

минус 80

минус 80

от 500 МГц до 2000 МГц

минус 80

минус 90

от 2000 МГц до 20000 МГц

минус 110

минус 105

от 20000 МГц до 24000 МГц

минус 115

минус 115

от 24000 МГц до 32000 МГц

минус 110

минус 115

от 32000 МГц до 40000 МГц

минус 105

минус 105

от 40000 МГц до 50000 МГц

минус 100

минус 100

минус 95

минус 95

Напряжение питания от сети переменного тока частотой (55±5) Гц, В

от 100 до 240

Наименование характеристики

ZVA 50

ZVA 67

ZVA 80

Потребляемая мощность от сети переменного тока, 1В А, не более для ZVA 50

450

для ZVA 67

650

для ZVA80

450

Габаритные размеры ZVA 50 и ZVA 67 (длина х ширина х высота) мм, не более

465x286x495

Габаритные размеры ZVA80 (длина х ширина х высота) мм, не более

525x110x114

Масса ZVA 50 и ZVA 67, кг, не бо-

лее

25

Масса ZVA80, кг, не более

30

Рабочие условия эксплуатации: - температура окружающего возду-

ха, °С

от минус 40 до 70

- относительная влажность воздуха при температуре 20 °С, %, не более

80

* - дБс обозначает дБ относительно уровня основной гармоники выходного сигнала.
