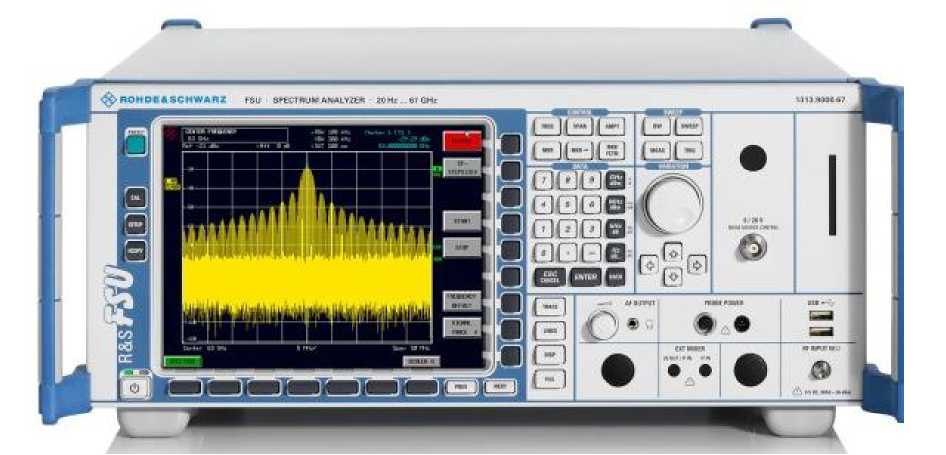

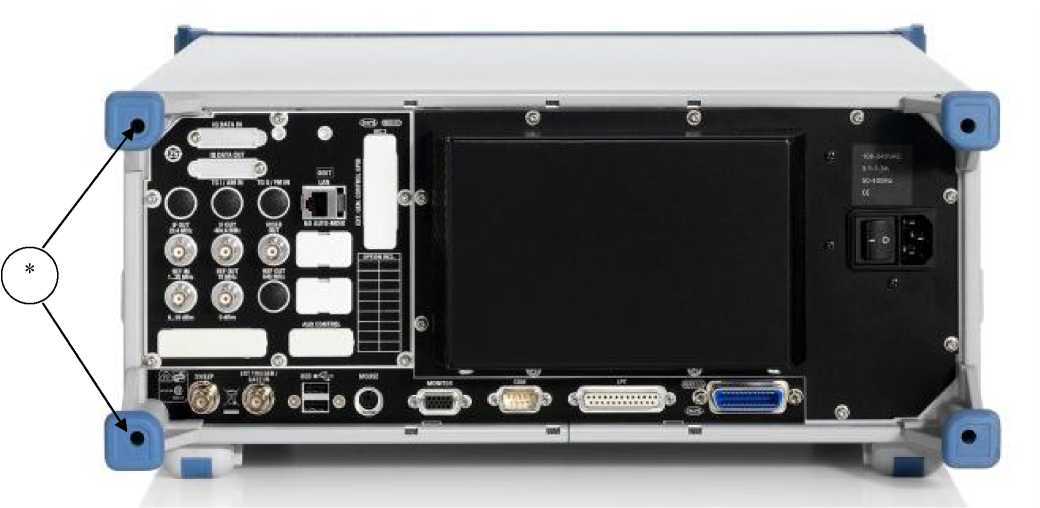

Наименование характеристики

Значение

Диапазон частот, Гц

от 20 до 67х10⁹

Пределы допускаемой относительной погрешности воспроизведения частоты опорного генератора Of

±1,8-10^-/ за год; ±540^-8 за год с опцией FSU-B4

Пределы допускаемой абсолютной погрешности измерений частоты в режиме измерений частоты входного синусоидального сигнала, Гц

±(fc х Of + 0,5 х е.м.р.),

где: fe - частота входного сигнала, Гц;

е.м.р. - единица младшего разряда при отсчете частоты, Гц.

Разрешение встроенного частотомера в режиме анализатора спектра, Гц

0,1

Значения   среднего   уровня   фазовых   шумов

относительно уровня несущей при несущей частоте 640 МГц и отстройке от несущей, дБ/Гц, не более: 100 Гц

1 кГц

10 кГц

100 кГц

1 МГц

минус 98 минус 116 минус 128 минус 128 минус 140

Номинальные значения полос пропускания на уровне минус 3 дБ, Гц

от 1 Гц до 10 МГц с шагом

1/2/3/5

Пределы допускаемой относительной погрешности установки полос пропускания, %

±5 до 100 кГц ±10 свыше 100 кГц

Пределы абсолютной погрешности измерений уровня гармонического сигнала, при уровне доверительной вероятности 95%, ослаблении входного аттенюатора от 10 дБ до 40 дБ, уровне входного сигнала от 0 до минус 70 дБ относительно установленного опорного уровня, отношении сигнал/шум не менее 20 дБ, полосе пропускания не более 100 кГц, дБ: от 20 Гц до 10 МГц от 10 МГц до 3,6 ГГц от 3,6 до 8 ГГц от 8 ГГц до 22 ГГц от 22 ГГц до 40 ГГц от 40 ГГц до 50 ГГц от 50 ГГц до 67 ГГц

±0,4

±0,3

±1,2

±1,5

±1,8

±2,2

±2,8

Пределы допускаемой абсолютной погрешности измерения уровня из-за нелинейности шкалы (при отношении сигнал/шум не менее 20 дБ и полосе пропускания не более 100 кГц), дБ

±0,1

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности измерения уровня из-за переключения полосы пропускания относительно полосы пропускания 10 кГц для полос пропускания от 10 Гц до 100 кГц, дБ

±0,1

Уровень помех, обусловленных гармоническими искажениями при уровне входного сигнала на смесителе минус 10 дБ/мВт, дБн¹, не более: от 1,8 ГГц до 4 ГГц

минус 75

свыше 4 ГГц

минус 85

Уровень помех, обусловленных интермодуляционными искажениями 3-го порядка при уровне входных сигналов на смесителе минус 10 дБ/мВт, дБн, не более: от 10 МГц до 300 МГц

минус 54

от 300 МГц до 3,6 ГГц

минус 64

от 3,6 до 26,5 ГГц

минус 44

от 26,5 ГГц до 28 ГГц

минус 36

от 28 ГГц до 40 ГГц

минус 44

от 40 ГГц до 50 ГГц

минус 44

от 50 ГГц до 67 ГГц

минус 38

Значения среднего уровня собственных шумов, нормализованные к полосе пропускания 1 Гц при ослаблении входного аттенюатора 0 дБ, нагрузке на входе 50 Ом, нулевой полосе обзора, времени развертки 50 мс, усреднение 20, дБ/мВт, не более: 20 Гц

минус 90

100 Гц

минус 110

1 кГц

минус 120

100 кГц

минус 130

1 МГц

минус 140

10 МГц

минус 153

от 20 МГц до 2 ГГц

минус 148

от 2 ГГц до 13 ГГц

минус 144

от 13 ГГц до 18 ГГц

минус 142

от 18 ГГц до 22 ГГц

минус 140

от 22 до 26,5 ГГц

минус 138

от 26,5 ГГц до 40 ГГц

минус 136

от 40 ГГц до 46 ГГц

минус 132

от 46 ГГц до 51 ГГц

минус 128

от 51 ГГц до 57 ГГц

минус 130

от 57 ГГц до 65 ГГц

минус 126

от 65 ГГц до 67 ГГц

минус 120

Наименование характеристики

Значение

Уровень подавления каналов приема зеркальных частот и сигналов промежуточной частоты, дБн, не

менее:

до 3,6 ГГц

90

от 3,6 ГГц до 50 ГГц

70

свыше 50 ГГц

47

Уровень собственных комбинационных помех при отсутствии сигнала на входе прибора, при ослаблении входного аттенюатора 0 дБ и частотах свыше 1 МГц, дБ/мВт, не более:

минус 103

Уровень помех от гетеродина при уровне входного сигнала на смесителе минус 10 дБ/мВт и отстройке от несущей свыше 100 кГц, дБн, не более: до 2,3 ГГц

минус 80

от 2,3 ГГц до 4 ГГц

минус 55

от 4 ГГц до 8 ГГц

минус 70

от 8 ГГц до 16 ГГц

минус 64

от 16 ГГц до 26,5 ГГц

минус 58

от 26,5 ГГц до 40 ГГц

минус 52

от 40 ГГц до 50 ГГц

минус 52

от 50 ГГц до 64 ГГц

минус 47

от 64 ГГц до 67 ГГц

минус 43

КСВН входа (разъем типа 1,85 мм «розетка» при ослаблении входного аттенюатора не менее 10 дБ), не более:

до 3,6 ГГц

1,5

от 3,6 до 26,5 ГГц

2

от 26,5 ГГц до 40 ГГц

2,5

от 40 ГГц до 67 ГГц

3,5

Габаритные размеры (длина х ширина х высота), мм, не более

435 х 192 х 460

Масса, кг, не более:

18

Напряжение/частота питания от сети переменного тока

(220±22) В / (от 47 до 55) Гц

Потребляемая мощность, В •А, не более

150

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С

от 5 до 40

- относительная влажность при температуре окружающего воздуха 40 °С, %

95

- атмосферное давление, кПа

от 96 до 104
