Принцип действия анализаторов цепей векторных ZVL3-75 основан на принципе рефлектометра - раздельного выделения измерительных сигналов: падающего, прошедшего через измеряемый СВЧ четырехполюсник и отраженных от его входов, преобразования их в опорный и измеряемые сигналы, формирование напряжений, пропорциональных этим сигналам, и дальнейшего дискретного преобразования этих напряжений с целью цифровой обработки и индикации измеряемых величин. Выделение измерительных сигналов производится с помощью резистивных мостов.

Анализаторы цепей векторные ZVL3-75 работают в диапазоне частот от 9 кГц до 3 ГГц.

Анализаторы цепей векторные ZVL3-75 имеют 2 измерительных порта с соединителями типа N (75 Ом) по ГОСТ РВ 51914-2002.

В состав анализаторов цепей векторных ZVL3-75 входят: синтезаторы частот сигнала и гетеродина, два резистивных моста с цепями коммутации, измерительный приемник, блок сбора данных и управления на основе встроенного персонального компьютера, источник питания.

В анализаторах цепей векторных ZVL3-75 реализованы однопортовая, полная двухпортовая, однонаправленная двухпортовая калибровка, нормализация частотной характеристики тракта передачи или отражения и соответствующая векторная коррекция составляющих систематической погрешности измерений.

Для калибровки анализаторов цепей векторных ZVL3-75 используется   набор

калибровочных мер ZCAN 75 Q, входящий в комплект поставки.

Внешний вид анализаторов цепей векторных ZVL3-75 представлен на рисунке 1. На рисунке 2 представлен вид задней панели и показано место пломбирования.

Al

СИ. №»№№ ДИМПЕЯ laftii ■ ■>?

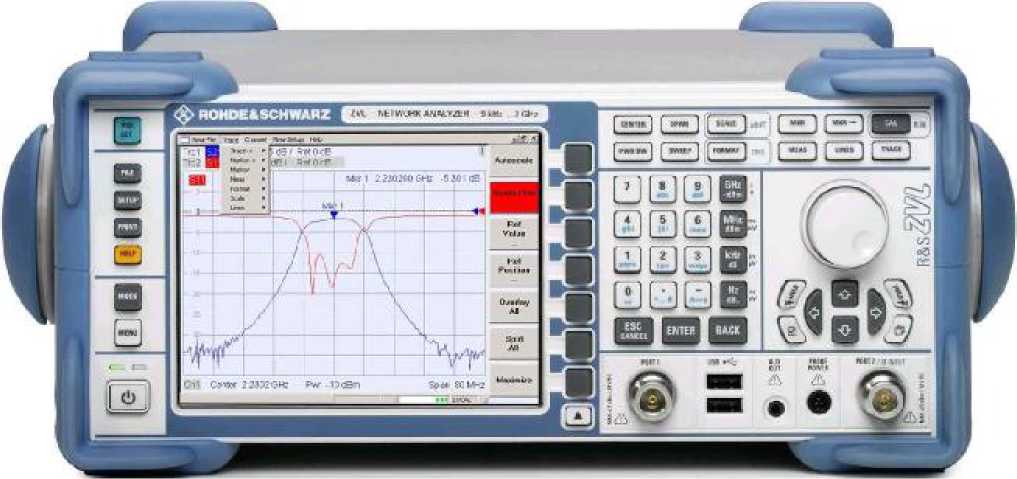

Рисунок 1 - Внешний вид анализаторов цепей векторных ZVL3-75

Рисунок 2 - Задняя панель и место для пломбирования анализаторов цепей векторных ZVL3-75

Комплект поставки анализаторов цепей векторных ZVL3-75 приведён в таблице 2.

Состав набора калибровочных мер ZCAN 75Q из комплекта поставки приведен в таблице 3.

Таблица 3 - Состав набора калибровочных мер ZCAN 75Q

Пределы допускаемых погрешностей измерений коэффициентов передачи и отражения приведены для рабочего диапазона температур окружающей среды и изменении температуры не более ±1 ⁰С после выполнения однопортовой (только для коэффициента отражения) или полной двухпортовой калибровки с использованием набора калибровочных мер ZCAN 75 Q и кабеля СВЧ ZV-Z194 при уровне выходной мощности источника сигнала 0 дБ/мВт, полосе

Динамический диапазон¹⁾ при полосе пропускания фильтра ПЧ 10 Гц не менее, дБ в диапазонах частот:

Пределы допускаемой относительной погрешности установки уровня мощности минус 10 дБ/мВт, дБ в диапазоне частот:

Среднеквадратическое значение шумов измерительной трассы²⁾ при измерении модуля коэффициента передачи, дБ, в диапазоне частот не более:

• ¹⁾ Динамический диапазон определен как разность между мощностью источника сигнала минус 10 дБ/мВт и средним значением шумов приемника сигнала при подключении к измерительным портам короткозамкнутых нагрузок.

• ²⁾ Среднеквадратическое значение шумов измерительной трассы определено при уровне мощности источника сигнала минус 10 дБ/мВт, полосе пропускания фильтра ПЧ 2 кГц и соединенных измерительных портах.

Пределы допускаемой относительной погрешности измерений модуля коэффициента отражения¹, дБ, для диапазонов модуля коэффициента отражения:

от 0 до минус 15 дБ

менее минус 15 дБ до минус 25 дБ

менее минус 25 дБ до минус 35 дБ

Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения¹, градус, для диапазонов модуля коэффициента отражения:

от 0 до минус 15 дБ

менее минус 15 дБ до минус 25 дБ

менее минус 25 дБ до минус 35 дБ

Пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи², дБ, для диапазонов модуля коэффициента передачи:

от 0 до минус 50 дБ

Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи², градус, для диапазонов модуля коэффициента передачи:

от 0 до минус 50 дБ

Количество измерительных портов

Тип соединителей измерительных портов по ГОСТ РВ 51914-2002

Напряжение питания от сети переменного тока частотой от (50 ±1) Гц, В

Потребляемая мощность, В-А, не более:

Время установления рабочего режима, ч, не более                         1,5

Время непрерывной работы, ч, не менее                                  8

Габаритные размеры измерительного блока (ширина х высота х длина), мм, не более

Масса измерительного блока, кг, не более

Рабочие условия эксплуатации:

температура окружающей среды, °C относительная влажность воздуха, при 40 °C, %, не более атмосферное давление, мм рт. ст.

Показатели надежности:

средний срок службы, лет, не менее средняя наработка на отказ, ч, не менее
