Программное обеспечение

Программное обеспечение (далее - ПО) выполняет функции: управление работой датчика, выбор режимов измерений и калибровки, выбор формы индикации и регистрации результатов измерений.

ПО не может быть использовано отдельно от измерительно-вычислительной платформы датчиков. Метрологически значимая часть ПО и измеренные данные не имеют специальных средств защиты от преднамеренных и непреднамеренных изменений.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.

Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные метрологически значимой части ПО

Знак утверждения типа

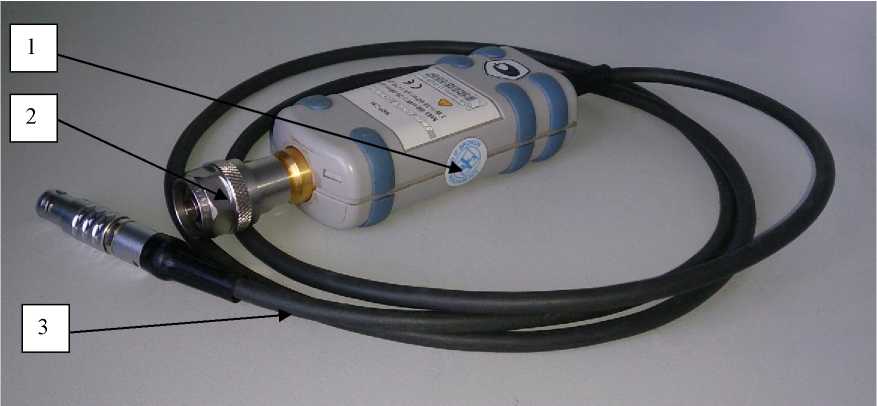

наносится типографским способом на титульный лист документа «Датчик средней мощности NRP-Z91. Руководство по эксплуатации 1168.8004.02-17 РЭ» и на корпус датчиков методом офсетной печати.

Сведения о методиках измерений

ГОСТ Р 8.641-2014 Государственная поверочная схема для средств измерений мощности электромагнитных колебаний в коаксиальных и волноводных трактах а диапазоне частот от 0,03 до 37,5 ГГц

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

Техническая документация фирмы-изготовителя «Rohde & Schwarz GmbH & Co.KG», Германия

Поверка

осуществляется по документу NRP-Z91-2017 МП «Инструкция. Датчики средней мощности NRP-Z91. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 12 октября 2017 года.

Основные средства поверки:

- машина трехкоординатная измерительная мультисенсорная DELTEC LEOS 200, регистрационный номер в Федеральном информационном фонде 60863-15 или комплект для измерений соединителей коаксиальных КИСК 7, регистрационный номер в Федеральном информационном фонде 9864-85, диапазон измерений глубины до плоскости соединения 0,01 до 0,16 мм, пределы допускаемой абсолютной погрешности измерений ±0,01 мм;

- анализатор электрических цепей векторный/анализатор спектра ZVL3, регистрационный номер в Федеральном информационном фонде 37173-08;

- анализатор электрических цепей векторный ZVA 24, регистрационный номер в Федеральном информационном фонде 37173-08;

- генератор сигналов Е 8257D с опцией 1EU, диапазон частот от 250 кГц до 20 ГГц диапазон выходной мощности в диапазоне частот от 0,25 до 20 ГГц от минус 135 до 23 дБ (1 мВт), регистрационный номер в Федеральном информационном фонде 36419-07;

- эталон единицы мощности электромагнитных колебаний 1 разряда в диапазоне значений от 0,1 до 10 мВт в диапазоне частот от 0,03 до 6,00 ГГц (по ГОСТ 8.641-2014), доверительные границы относительной погрешности измерений мощности в коаксиальных трактах при доверительной вероятности 95 % в диапазоне частот от 30 до 100 МГц ±0,4 %, в диапазоне частот от 100 МГц до 6,00 ГГц ±1,0 %;

• - генератор сигналов сложной формы AFG3022B, регистрационный номер в Федеральном информационном фонде 41694-09;

• - катушка электрического сопротивления Р321, регистрационный номер в Федеральном информационном фонде 1162-58, класс точности 0,01, номинальное сопротивление 10 Ом;

• - магазин электрического сопротивления Р4834, регистрационный номер в Федеральном информационном фонде 11326-90, класс точности 0,02/2,540^-7, верхний предел частотного диапазона 50 кГц;

• - аттенюатор ступенчатый ручной 8496B, регистрационный номер в Федеральном информационном фонде 60237-15;

• - вольтметр универсальный В7-78/1, регистрационный номер в Федеральном информационном фонде 52147-12.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых датчиков с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
