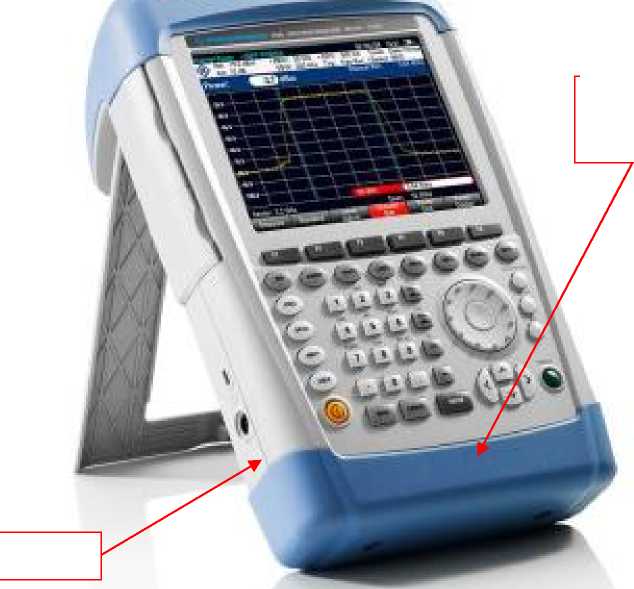

Наименование характеристики

Значение

Диапазон рабочих частот, Гц:

от 1 • 10⁵ до 3,6^10⁹

для моделей FSH4 со встроенным мостом КСВН

для остальных моделей FSH4

от 9-10³ до 3,6^10⁹

для моделей FSH8 со встроенным мостом КСВН

от V10⁵ до 840⁹

для остальных моделей FSH8

от 940³ до 840⁹

Наименование характеристики

Значение

Номинальное значение полос пропускания на уровне минус 3 дБ,

от 0,01 до 3000

кГц

(дискретно с шагом 1, 3)

Пределы допускаемой относительной погрешности установки номинальных значений полос пропускания, %: в полосе пропускания от 10 Гц до 300 кГц

5

в полосе пропускания более 300 кГц

10

Пределы допускаемой абсолютной погрешности измерений частоты входного синусоидального сигнала 1 ГГц, Гц

±2

Значения уровня фазовых шумов на частоте 500 МГц при отстройке от несущей, дБн/Гц¹, не более:

30 кГц

минус 95

100 кГц

минус 100

1 МГц

минус 120

Значения среднего уровня собственных шумов на входе 50 Ом в

полосе пропускания 100 Гц, приведенной к 1 Гц, ослаблении 0 дБ, на частотах, дБмВт², не более:

предусилитель ВЫКЛ. от 9 до 100 кГц

минус 108

от 100 кГц до 1 МГц

минус 115

от 1 до 10 МГц

минус 136

от 10 МГц до 2 ГГц

минус 141

от 2 до 3,6 ГГц

минус 138

от 3,6 до 5 ГГц

минус 142

от 5 до 6,5 ГГц

минус 140

от 6,5 до 8 ГГц предусилитель ВКЛ.

минус 136

от 100 кГц до 1 МГц

минус 133

от 1 до 10 МГц

минус 157

от 10 МГц до 1 ГГц

минус 161

от 1 до 2 ГГц

минус 159

от 2 до 5 ГГц

минус 155

от 5 до 6,5 ГГц

минус 151

от 6,5 до 8 ГГц

минус 147

Значения относительного уровня помех, обусловленных интермодуляционными искажениями третьего порядка по входу смесителя при воздействии на вход двух синусоидальных

сигналов равных амплитуд с уровнем минус 20 дБмВт, ослаблении 0 дБ, на частотах, дБн³, не более:

до 300 МГц

минус 54

от 300 МГц до 3,6 ГГц

минус 60

от 3,6 до 8 ГГц

минус 46

Наименование характеристики

Значение

Точка пересечения со второй гармоникой SHI⁴, на частотах, дБмВт:

от 20 МГц до 1,5 ГГц от 1,5 до 3 ГГц

от 3 до 4 ГГц

40

30

20

Уровень внутренних паразитных составляющих (нагрузка на входе 50 Ом, полоса пропускания менее 30 кГц, ВЧ аттенюатор выкл., следящий генератор выкл.), дБмВт, не более

минус 90

Уровень паразитных составляющих, вызванных внутренними гетеродинами в диапазоне частот, дБн, не более:

до 3,6 ГГц

более 3,6 ГГц

минус 60

минус 54

Предел допускаемой абсолютной погрешности измерений уровня (при доверительной вероятности 95%) на частотах, дБ: от 10 МГц до 3,6 ГГц от 3,6 до 8 ГГц

1,0

1,5

Значение нелинейности отображения уровня в диапазоне от 0 до 50 дБ, дБ, не более

0,2

Пределы допускаемой абсолютной погрешности из-за переключения входного аттенюатора, дБ

±0,3

Пределы допускаемой абсолютной погрешности из-за переключения полос пропускания, дБ

±0,1

Пределы допускаемой абсолютной погрешности установки опорного уровня, дБ

±0,1

КСВН входа, на частотах, не более: от 100 кГц до 1 ГГц от 1 до 6 ГГц

от 6 до 8 ГГц

1,5

2

3

Диапазон частот встроенного следящего генератора, МГц: для FSH4

для FSH8

от 0,1 до 3600 от 0,1 до 8000

Диапазон выходных уровней следящего генератора, дБмВт

от минус 40 до 0 с шагом 1

КСВН выхода следящего генератора на частотах, не более: для FSH4

от 100 кГц до 1 ГГц

от 1 до 3,6 ГГц

для FSH8

от 100 кГц до 1 ГГц

от 1 до 6 ГГц

от 6 до 8 ГГц

1,5

2

1,5

2

3

опции FSH-Z1, FSH-Z14, FSH-Z18, FSH-Z44

Диапазон рабочих частот, ГГц:

FSH-Z1

FSH-Z18

FSH-Z14

FSH-Z44

от 1 • 10^-2 до 8 от 1 •IO^-2 до 18 от 2,540^-2 до 1 от 0,2 до 4

Диапазон измерений мощности, Вт:

FSH-Z1, FSH-Z18

от 240^-10 до 240^-1

FSH-Z14, FSH-Z44

от 340^-2 до 300

КСВН входа в диапазоне частот, не более:

FSH-Z1

от 10 до 30 МГц

1,15

от 30 МГц до 2,4 ГГц

1,13

от 2,4 до 8,0 ГГц

FSH-Z18

1,20

от 10 до 30 МГц

1,15

от 30 МГц до 2,4 ГГц

1,13

от 2,4 до 8,0 ГГц

1,20

FSH-Z14 (при нагрузке 50 Ом)

FSH-Z44 (при нагрузке 50 Ом)

1,06

от 200 МГц до 3,0 ГГц

1,07

от 3 до 4,0 ГГц

1,12

Пределы допускаемой относительной погрешности измерений мощности, %:

FSH-Z1, FSH-Z18 (при температуре от 15 до 35 °С) от 10 МГц до 8 ГГц

FSH-Z14 (при температуре от 18 до 28 °С)

±2,3

от 25 до 40 МГц

±4,0

от 40 МГц до 1 ГГц

FSH-Z44 (при температуре от 18 до 28 °С)

±3,2

от 200 до 300 МГц

±4,0

от 300 МГц до 4 ГГц

±3,2

опция FSH-K42

Диапазон частот, МГц:

для FSH4

от 0,3 до 3600

для FSH8

от 0,3 до 8000

Пределы допускаемой абсолютной погрешности измерений

модуля коэффициента отражения | S11|, | S22| для диапазона модуля коэффициента отражения | S11|, | S22|, дБ⁵:

от 0 до 15 дБ

±0,5

от 15 до 25 дБ

±1,2

от 25 до 30 дБ

±2,5

Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения | S11|, | S22|, для диапазона модуля коэффициента отражения | S11|, | S22| , ^{о 5}:

от 0 до 15 дБ

от 15 до 25 дБ

от 25 до 30 дБ

±3

±6

±20

Пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи | S21|, | S12|, для диапазона модуля коэффициента передачи | S21|, | S12|, дБ⁵: от 0 до 50 дБ

±0,3

Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи | S21|, | S12|, для диапазона модуля коэффициента передачи | S21|, | S12|, ^{o 5}:

от 0 до 50 дБ

±3

Потребляемая мощность, ВА, не более

12

Г абаритные размеры (длина х ширина х высота), мм, не более

192x145x300

Масса, кг, не более

3

Рабочие условия эксплуатации: температура окружающего воздуха, °С

от 0 до 50

относительная влажность воздуха при температуре 40 °С, %, не более

85
