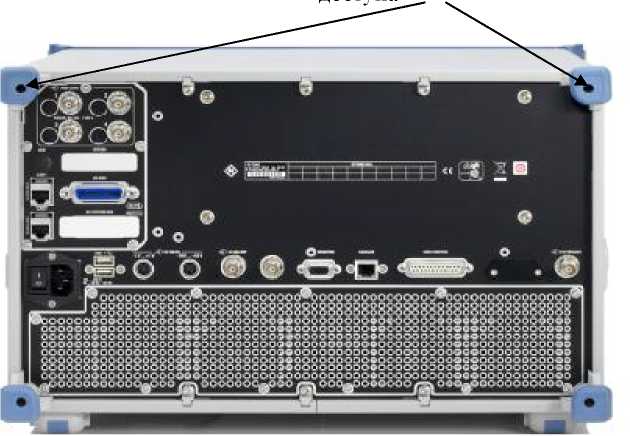

Диапазон рабочих частот, МГц: для ZVA 8 для ZVA 24 для ZVA 40

от 0,3 до 8000 от 10 до 24000 от 10 до 40000

Пределы допускаемой относительной погрешности установки частоты источника выходного сигнала

±840’⁶

Уровень гармонических составляющих в выходном сигнале мощностью 6 дБ/мВт, в диапазоне частот, дБс^*, не более: для ZVA 8

от 300 кГц до 50 МГц

минус 30

от 50 МГц до 4 ГГц

минус 20

от 4 до 7 ГГц

минус 20

от 7 до 8 ГГц

минус 20

для ZVA 24 от 10 до 50 МГц

минус 30

от 50 до 13 ГГц

минус 20

от 13 до 24 ГГц

минус 20

для ZVA 40 от 10 до 50 МГц

минус 30

от 50 МГц до 20 ГГц

минус 20

от 20 до 40 ГГц

минус 20

Диапазон мощности выходного сигнала, в диапазоне частот, **

дБ/мВт^**:

для ZVA 8

от 300 кГц до 50 МГц

от минус 40 до 10

от 50 МГц до 4 ГГц

от минус 40 до 13

от 4 до 7 ГГц

от минус 40 до 10

от 7 до 8 ГГц

от минус 40 до 8

для ZVA 24 от 10 МГц до 13 ГГц

от минус 30 до 13

от 13 до 24 ГГц

от минус 30 до 10

для ZVA 40 от 10 до 50 МГц

от минус 30 до 10

от 50 МГц до 20 ГГц

от минус 30 до 13

от 20 до 32 ГГц

от минус 30 до 10

от 32 до 40 ГГц

от минус 30 до 6

Пределы допускаемой абсолютной погрешности установки уровня выходной мощности минус 10 дБ/мВт^*, не более, дБ: для ZVA 8

от 50 МГц до 8 ГГц

±0,8

для ZVA 24 от 500 МГц до 24 ГГц

±0,8

для ZVA 40 от 500 МГц до 24 ГГц

±0,8

от 24 до 40 ГГц

±2,0

Пределы допускаемой абсолютной погрешности измерений

модуля коэффициента передачи |S₂₁| и | S₁₂|для значений |S₂₁|

и |S12| в диапазоне частот, дБ:

для ZVA 8

от 300 кГц до 50 МГц

- от 15 дБ до минус 30 дБ

±0,2

- от минус 30 до минус 45 дБ

±1,0

от 50 МГц до 8 ГГц

- от 15 до 5 дБ

±0,2

- от 5 до минус 55 дБ

±0,1

- от минус 55 до минус 70 дБ

±0,2

- от минус 70 до минус 85 дБ

±1,0

для ZVA 24

от 10 до 50 МГц

- от 15 до минус 30 дБ

±1,0

от 50 до 400 МГц

- от 15 до минус 30 дБ

±0,2

- от минус 30 до минус 45 дБ

± 1,0

от 400 до 700 МГц

- от 15 до 5 дБ

±0,2

- от 5 до минус 35 дБ

±0,1

- от минус 35 до минус 50 дБ

±0,2

- от минус 50 до минус 65 дБ

±1,0

от 700 МГц до 24 ГГц

- от 15 до 5 дБ

±0,2

- от 5 до минус 55 дБ

±0,1

- от минус 55 до минус 70 дБ

±0,2

- от минус 70 до минус 85 дБ

±1,0

для ZVA 40

от 10 до 50 МГц

- от 15 до минус 30 дБ

±1,0

от 50 до 250 МГц

- от 15 до минус 30 дБ

±0,2

- от минус 30 до минус 45 дБ

±1,0

от 250 до 2000 МГц

- от 15 до 5 дБ

±0,3

- от 5 до минус 50 дБ

±0,1

- от минус 50 до минус 65 дБ

±0,2

- от минус 65 до минус 80 дБ

±1,0

от 2 до 24 ГГц

- от 15 до 5 дБ

±0,3

- от 5 до минус 55 дБ

±0,1

- от минус 55 до минус 70 дБ

±0,2

- от минус 70 до минус 85 дБ

±1,0

от 24 до 32 ГГц

- от 15 до 5 дБ

±0,3

- от 5 до минус 45 дБ

±0,2

- от минус 45 до минус 60 дБ

±0,3

- от минус 60 до минус 75 дБ

±1,0

от 32 до 40 ГГц*

- от 15 до 5 дБ

±0,4

- от 5 до минус 40 дБ

±0,2

- от минус 40 до минус 55 дБ

±0,4

- от минус 55 до минус 70 дБ

±1,0

Пределы допускаемой абсолютной погрешности измерений

фазы коэффициента передачи для значений |S21| и | S12| в

диапазоне частот, °:

для ZVA 8

от 300 кГц до 50 МГц

- от 15 до минус 30 дБ

±2

- от минус 30 до минус 45 дБ

±6

от 50 МГц до 8 ГГц

- от 15 до 5 дБ

±2

- от 5 до минус 55 дБ

± 1

- от минус 55 до минус 70 дБ

±2

- от минус 70 до минус 85 дБ

±6

для ZVA 24

от 10 до 50 МГц

- от 15 до минус 30 дБ

±6

от 50 до 400 МГц

- от 15 до минус 30 дБ

±2

- от минус 30 до минус 45 дБ

±6

от 400 до 700 МГц

- от 15 до 5 дБ

±2

- от 5 до минус 35 дБ

± 1

- от минус 35 до минус 50 дБ

±2

- от минус 50 до минус 65 дБ

±6

от 700 МГц до 24 ГГц

- от 15 до 5 дБ

±2

- от 5 до минус 55 дБ

±1

- от минус 55 до минус 70 дБ

±2

- от минус 70 до минус 85 дБ

±6

для ZVA 40

от 10 до 50 МГц

- от 15 до минус 30 дБ

±6

от 50 до 250 МГц

- от 15 до минус 30 дБ

±2

- от минус 30 до минус 45 дБ

±6

от 250 до 2000 МГц

- от 15 до 5 дБ

±3

- от 5 до минус 50 дБ

± 1

- от минус 50 до минус 65 дБ

±2

- от минус 65 до минус 80 дБ

±6

от 2 до 24 ГГц

- от 15 до 5 дБ

±3

- от 5 до минус 55 дБ

± 1

- от минус 55 до минус 70 дБ

±2

- от минус 70 до минус 85 дБ

±6

от 24 до 32 ГГц

- от 15 до 5 дБ

±3

- от 5 до минус 45 дБ

±2

- от минус 45 до минус 60 дБ

±3

- от минус 60 до минус 75 дБ

±6

от 32 до 40 ГГц

- от 15 до 5 дБ

±4

- от 5 до минус 40 дБ

±2

- от минус 40 до минус 55 дБ

±4

- от минус 55 до минус 70 дБ

±6

Пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения |Sii| и | S22|nри значениях |S11| и | S22| в диапазоне частот, дБ:

для ZVA 8

от 300 кГц до 8 ГГц

- от 10 до 3 дБ

± 0,6

- 3 до минус 15 дБ

± 0,4

- от минус 15 до минус 25 дБ

± 1,0

- от минус 25 до минус 35 дБ

± 3,0

для ZVA 24 от 10 до 50 МГц

- от 3 до минус 15 дБ

± 1,0

- от минус 15 до 25 дБ

± 3,0

от 50 МГц до 24 ГГц - от 10 до минус 3 дБ

± 0,6

- от 3 до минус 15 дБ

± 0,4

- от минус 15 до минус 25 дБ

± 1,0

- от минус 25 до минус 35 дБ

± 3,0

для ZVA 40 от 10 до 50 МГц

- от 3 до минус 15 дБ

± 1,0

- от минус 15 до минус 25 дБ

± 3,0

от 50 МГц до 40 ГГц

- от 10 до 3 дБ

± 0,6

- от 3 до минус 15 дБ

± 0,4

- от минус 15 до минус 25 дБ

± 1,0

- от минус 25 до минус 35 дБ

± 3,0

Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения при значениях |S11| и | S22| в диапазоне частот, °:

для ZVA 8

от 300 кГц до 8 ГГц

- от 10 до 3 дБ

±4

- 3 до минус 15 дБ

±3

- от минус 15 до минус 25 дБ

±6

- от минус 25 до минус 35 дБ

±20

для ZVA 24 от 10 до 50 МГц

- от 3 до минус 15 дБ

±6

- от минус 15 до 25 дБ

±20

от 50 МГц до 24 ГГц

- от 10 до минус 3 дБ

±4

- от 3 до минус 15 дБ

±3

- от минус 15 до минус 25 дБ

±6

- от минус 25 до минус 35 дБ

±20

для ZVA 40 от 10 до 50 МГц

- от 3 до минус 15 дБ

±6

- от минус 15 до минус 25 дБ

±20

от 50 МГц до 40 ГГц

- от 10 до 3 дБ

±4

- от 3 до минус 15 дБ

±3

- от минус 15 до минус 25 дБ

±6

- от минус 25 до минус 35 дБ

±20

Уровень собственного шума при полосе измерительного фильтра 10 Гц в диапазоне частот, дБм, не более:

для ZVA 8

от 300 кГц до 100 МГц

минус 100

от 100 до 8000 МГц

минус 115

для ZVA 24 от 100 до 700 МГц

минус 80

от 700 до 2000 МГц

минус 110

от 2000 до 13000 МГц

минус 115

от 13000 до 24000 МГц

минус 110

для ZVA 40 от 100 до 500 МГц

минус 80

от 500 до 2000 МГц

минус 110

от 2000 до 20000 МГц

минус 115

от 20000 до 24000 МГц

минус 110

от 24000 до 32000 МГц

минус 100

от 32000 до 40000 МГц

минус 95

Модуль коэффициента отражения порта в режиме источника сигнала, дБ, не более

для ZVA 8

от 300 кГц до 4 ГГц

минус 40

от 4 до 8 ГГц

минус 36

для ZVA 24 от 10 до 700 МГц

минус 30

от 700 МГц до 24 ГГц

минус 30

для ZVA 40 от 10 до 700 МГц

минус 30

от 700 МГц до 24 ГГц

минус 30

от 24 до 40 ГГц

минус 30

Модуль коэффициента отражения порта в режиме приёмника сигнала нескорректированный в диапазоне частот, дБ, не более:

для ZVA 8

от 300 кГц до 4 ГГц

минус 46

от 4 до 8 ГГц

минус 40

для ZVA 24 от 10 до 700 МГц

минус 36

от 700 до 24 ГГц

для ZVA 40

от 10 до 700 МГц от 700 до 24 ГГц от 24 до 40 ГГц

минус 40

минус 32

минус 36

минус 32

Напряжение питания от сети переменного тока частотой (50±1) Гц, В

220±22

Потребляемая мощность от сети переменного тока, В •А, не более

450

Рабочие условия эксплуатации:

-температура окружающего воздуха, °С

-относительная влажность воздуха при температуре 25 °С, % -атмосферное давление, кПа

от 5 до 40

90 от 84 до 106,7

Габаритные размеры (длина х ширина х высота), мм, не более

465x286x495

Масса, кг, не более

25

* - дБс обозначает дБ относительно уровня основной гармоники выходного сигнала; **- дБ/мВт обозначает дБ относительно 1 мВт.
