Знак утверждения типа

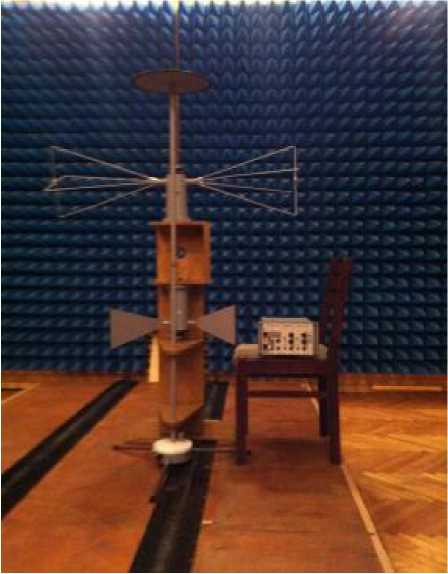

Рисунок 1

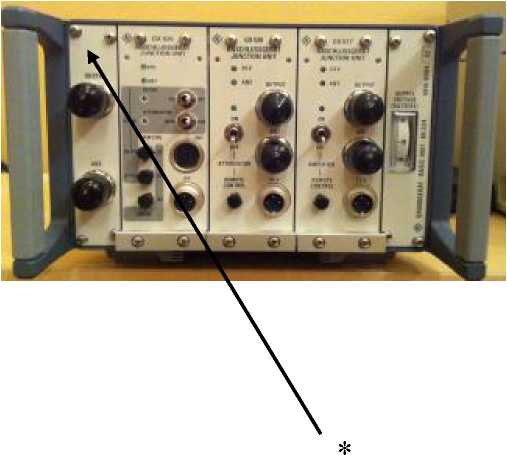

Рисунок 2 - базовый блок КК524

НЕ525                            НЕ527

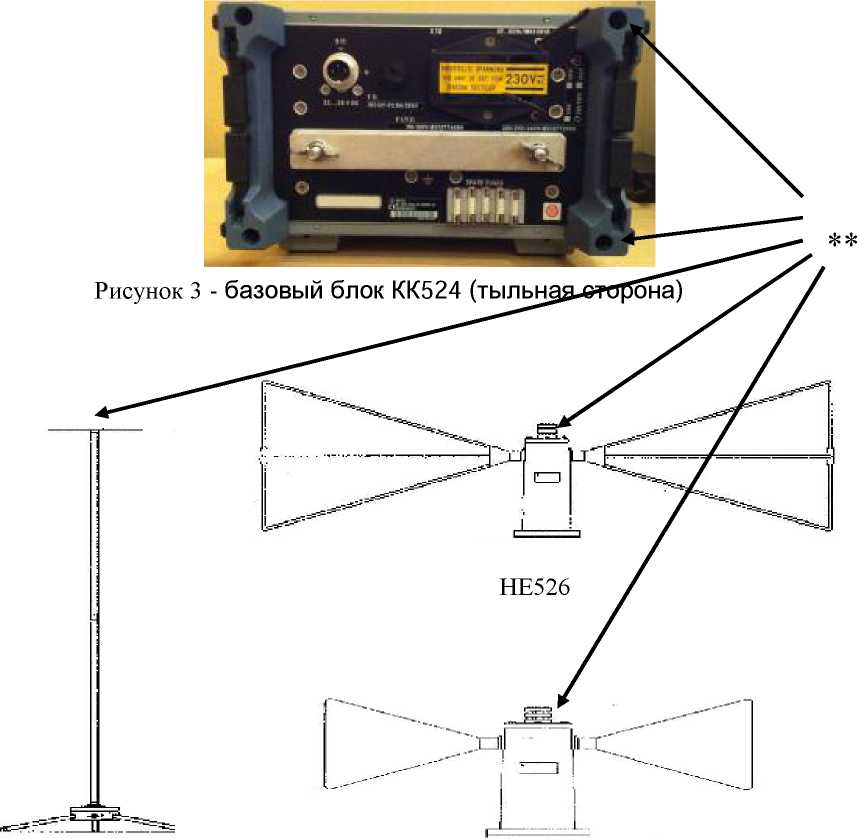

Рисунок 4 - штыревая HE525 и дипольные антенны HE526, HE527

* - место нанесения наклейки «Знак утверждения типа» ** - места пломбировки от несанкционированного доступа

Метрологические и технические характеристики Диапазон рабочих частот, МГц:

-антенна НЕ525...............................................................................................

-антенна НЕ526...............................................................................................

-антенна НЕ527..............................................................................................

Диапазон коэффициента калибровки, дБ(1/м):

-антенна НЕ525 (без фильтра и без аттенюатора)................................................от 0 до 3;

-антенна НЕ525 (с фильтром и без аттенюатора)......................................от минус 1 до 7;

-антенна НЕ525 (без фильтра и с аттенюатором)............................................. от 20 до 23;

-антенна НЕ525 (с фильтром и с аттенюатором).............................................от 20 до 29;

-антенна НЕ526 (без аттенюатора)............................................... от минус 14 до минус 3;

-антенна НЕ526 (с аттенюатором)..................................................................... от 11 до 21;

-антенна НЕ527 (без усилителя)................................................................ от минус 6 до18;

-антенна НЕ527 (с усилителем)................................................................. от минус 17 до 7.

Пределы допускаемой погрешности измерений коэффициента калибровки, дБ .......± 2.

Габаритные размеры (длина ^х ширина ^х высота), мм, не более:

-базовый блок КК524....................................................................235^х400^х150;

-антенна НЕ525...............................................................................................300x300x1500;

...............................................................................................1000х300х300;

.................................................................................................500х250х250.

Масса, кг, не более:

-базовый блок КК524

-антенна НЕ525

-антенна НЕ526

-антенна НЕ527

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С                         от минус 10 до 55

- относительная влажность при температуре окружающего воздуха 40 °С, %

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и на базовый блок системы антенной методом наклейки.

Сведения о методиках измерений

Система антенная активная Rohde&Schwarz AM524. Руководство по эксплуатации.

Нормативные и технические документы

ГОСТ 8.560-94 ГСИ «Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот 0,0003...1000 МГц».

Техническая документации фирмы - изготовителя.

Поверка

осуществляется по документу мП 55903-13 «Инструкция. Системы антенные активные Rohde&Schwarz АМ524, фирмы «Rohde & Schwarz GmbH & Co. KG», Германия. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 20.09.2013 г.

Основные средства поверки:

• - установка измерительная К2П-70 (регистрационный № 26236-03) (диапазон рабочих частот от 20 Гц до 300 МГц, предел измерений коэффициента калибровки измерительных антенн относительно коэффициента калибровки эталонной антенны 40 дБ, пределы допускаемой погрешности измерений коэффициента калибровки измерительных антенн ± 1,0 дБ);

• - генератор сигналов измерительный Agilent ESG E4422B (регистрационный № 29589-06) (диапазон частот от 250 кГц до 4 ГГц, нестабильность ± 10^-7, уровень выходного сигнала от 17 до минус 136 дБм, пределы допускаемой погрешности установки уровня выходного сигнала ± 0,5 дБ);

• - нановольтметр постоянного напряжения В2-39 (регистрационный № 39918-08) (диапазон измерений напряжения постоянного тока от 1 нВ до 1000 В, пределы допускаемой погрешности измерений напряжения постоянного тока ± 0,1 %);

- установка образцовая П 1-5 (регистрационный № 7833-80) (диапазон рабочих частот от 30 до 1000 МГц, диапазон воспроизведения напряженности электрического поля от 0,3 до 12,5 В/м, пределы допускаемой погрешности воспроизведения напряженности электрического поля ± 1,0 дБ).

Изготовитель

Заявитель

Испытательный центр
