Наименование

Обозначение

Количество

1

2

3

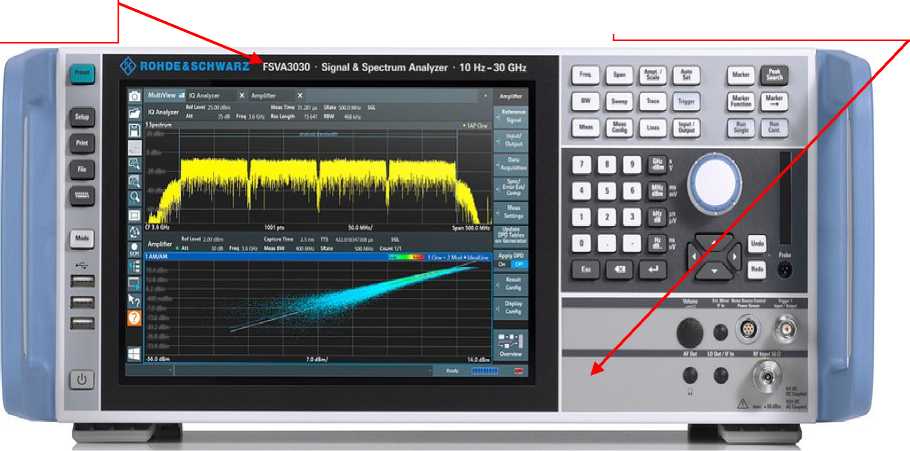

Анализатор спектра

один из FSV3004,

FSVA3004, FSV3007,

FSVA3007, FSV3013,

FSVA3013, FSV3030,

FSVA3030, FSV3044, FSVA3044

1 шт.

Опция кварцевого опорного генератора повышенной точности

B4

по отдельному заказу

Опция платы дополнительных интерфейсов (выход ПЧ; интерфейс GPIB)

B5

по отдельному заказу

Опция интерфейса LAN

B10

по отдельному заказу

Опция отключения ЖИГ-фильтра

B11

по отдельному заказу

Опция предусилителя

B24

Опция электронного аттенюатора с шагом 1 дБ

B25

по отдельному заказу

Опция полосы анализа 40 МГц

B40

по отдельному заказу

Опция полосы анализа 200 МГц

B200

по отдельному заказу

Опция полосы анализа 400 МГц

B400

по отдельному заказу

Опция полосы анализа 600 МГц

B600

по отдельному заказу

Опция полосы анализа 1000 МГц

B1000

по отдельному заказу

Опция улучшенных фазовых шумов

B710

по отдельному заказу

Опция измерения импульсных сигналов

K6

по отдельному заказу

Опция измерительного демодулятора АМ/ЧМ

K7

по отдельному заказу

Опция поддержки преобразователей мощности NRPxx

K9

по отдельному заказу

Опция измерения коэффициента шума

K30

по отдельному заказу

Опция измерения фазового шума

K40

по отдельному заказу

Опция анализа сигналов c квадратурной модуляцией

K70

по отдельному заказу

Опция опорной частоты 1 ГГц

K703

Комплект ЗИП

-

1 компл.

Руководство по эксплуатации

-

1 экз.

Наименование характеристики

Значение

1

2

Диапазон частот, Гц

FSV3004

от 10 до 4-10⁹

FSV3007

от 10 до 7,540⁹

FSV3013

от 10 до 13,6-10⁹

FSV3030

от 10 до 30^ 10⁹

FSV3044

от 10 до 44-10⁹

штатно

опция В710

FSVA3004

от 10 до 4-10⁹

от 2 до 4-10⁹

FSVA3007

от 10 до 7,540⁹

от 2 до 7,540⁹

FSVA3013

от 10 до 13,6-10⁹

от 2 до 13,6-10⁹

FSVA3030

от 10 до 30^ 10⁹

от 2 до 30^ 10⁹

FSVA3044

от 10 до 44-10⁹

от 2 до 44-10⁹

Номинальное значение частоты выхода опорного кварцевого генератора, МГц

Штатно

10

опция K703

10, 640

Пределы допускаемой относительной погрешности частоты опорного генератора 5оп

Штатно

±2М0^-6

опция B4

±1М0^-7

Пределы допускаемой абсолютной погрешности измерений частоты Fизм в режиме частотомера, Гц

±(5оп • Бизи + R)

Разрешение частотомера R, Гц

0,001

Диапазон полос обзора, Гц

от 0 до полного диапазона частот

Уровень фазовых шумов на частоте 1 ГГ ц в полосе пропускания 1 Гц относительно уровня несущей, при отстройке от несущей, дБ, не более

FSV3000

FSVA3000

штатно

опция

B710

штатно

опция

B710

100 Гц

-91

-93

-95

-100

1 кГц

-101

-109

-115

-122

10 кГц

-107

-114

-120

-127

100 кГц

-115

-119

-125

-127

1 МГц

-135

-135

-137

-140

Полосы пропускания фильтров ПЧ по уровню минус 3 дБ с шагом 1-2-3-5, Гц

от 1 до 10⁷

Полосы пропускания видеофильтра, с шагом 1-2-3-5, Гц

от 1 до 10⁷

Полоса анализа сигналов для несущих до 7,5 ГГц и для несущих свыше 7,5 ГГц с опцией В11, Гц

штатно

28М0⁶

опция В40

40М0⁶

опция В200

20040⁶

опция В400

40040⁶

опция В600

600М0⁶

опция В1000

1000М0⁶

1

2

Диапазон измеряемых уровней, дБ (1 мВт)

от среднего уровня шумов до +30

Средний уровень собственных шумов, приведенный к 1 Гц, в диапазоне частот, в зависимости от состояния предусилителя, дБ (1 мВт), не более

см. таблицы 3-11

Пределы допускаемой относительной погрешности измерений уровня мощности входного сигнала минус 10 дБ (1 мВт) на частоте 64 МГц, в зависимости от температуры окружающей среды, дБ

от +20 до +30 °С включ.

±0,2

от 0 до +20 °С св. +30 до +50 °С

±0,35

Неравномерность амплитудно-частотной характеристики относительно уровня на частоте 64 МГц в зависимости от температуры эксплуатации, состояния аттенюатора и предусилителя и диапазона частот, дБ, не более

см. таблицу 12

Диапазон и шаг перестройки аттенюатора СВЧ, дБ

штатно

от 0 до 75 через 5

опция В25

от 0 до 75 через 1

Диапазон и шаг перестройки электронного аттенюатора (опция В25) для частот 7,5 ГГц, дБ, не более

от 0 до 25 через 1

Пределы допускаемой относительной погрешности измерений уровня мощности входного сигнала из-за переключения ослабления входного аттенюатора на частоте 64 МГц относительно ослабления 10 дБ, дБ

±0,2

Пределы допускаемой относительной погрешности измерений уровня мощности входного сигнала из-за переключения полосы пропускания фильтров относительно полосы пропускания 10 кГц, дБ

±0,1

Пределы допускаемой относительной погрешности измерений уровня мощности входного сигнала из-за нелинейности шкалы (при отношении сигнал/шум не менее 16 дБ), в диапазоне измерений уровня от 0 до минус 70 дБ, дБ

±0,1

1

2

Пределы допускаемой погрешности измерений уровня мощности входного сигнала в диапазоне от минус 70 дБ до 0 дБ относительно опорного уровня минус 10 дБ (1 мВт), при отношении сигнал/шум не менее 20 дБ, ВЧ ослаблении 10 дБ, 20 дБ, 30 дБ, 40 дБ, выключенном предусилителе, температуре окружающей среды от +20 до +30 °С, уровнем доверительной вероятности 0,95 в зависимости от диапазона частот, дБ, не более

от 9 кГц до 10 МГц включ.

±0,40

св. 10 МГц до 3,6 ГГц включ.

±0,30

св. 3,6 до 7,5 ГГц включ.

±0,40

св. 7,5 до 13,6 ГГц включ.

±1,05

св. 13,6 до 30 ГГц включ.

±1,35

св. 30 до 43,5 ГГц

±1,70

Относительный уровень интермодуляционных искажений 3-го порядка Lимз, выраженный в виде точки пересечения 3-го порядка (TOI) , в диапазоне частот, при выключенном предусилителе и включенном преселекторе, дБ (1 мВт), не менее

FSV3000

FSVA3000

от 10 МГц до 0,1 ГГц включ.

12

17

св. 0,1 до 7,5 ГГц включ.

15

16

св. 7,5 до 30 ГГц включ.

15

15

св. 30 до 40 ГГц включ.

12

15

св. 40 до 44 ГГц

12

12

*TOI = (2Ъсмес- Lимз)/2, где: Lсмес. - уровень входного сигнала смесителя, дБ (1 мВт)

Уровень подавления каналов приема зеркальных частот, промежуточных частот, дБ относительно несущей, не более

от 20 МГц до 30 ГГц включ.

-80

св. 30 до 44 ГГц включ.

-70

Уровень остаточных сигналов комбинационных частот, в диапазоне частот, дБ (1 мВт), не более

до 1 МГц включ.

-90

св. 1 МГц до 7,5 ГГц включ.

-103

св. 7,5 до 44 ГГц

-100

КСВН входа (аттенюатор СВЧ 10 дБ), в диапазоне частот, не более

от 10 МГц до 3,5 ГГц включ.

1,5

св. 3,5 до 18 ГГц включ.

2,0

св. 18 до 26,5 ГГц включ.

2,2

св. 26,5 до 40 ГГц

2,5

Измерительный демодулятор К7

Диапазон измерений пикового значения коэффициента амплитудной модуляции (АМ), %

от 0 до 100

Пределы допускаемой абсолютной погрешности измерений коэффициента АМ (Кам) при частоте модулирующего сигнала не более 1 МГц, %, не более

±(0,2 + 0,01 Кам)

1

2

Наибольшая девиация частоты входного сигнала для сигналов с частотной модуляцией (ЧМ) в диапазоне несущих частот при частоте модулирующего сигнала не более 1 МГц, МГц

7

Пределы допускаемой абсолютной погрешности измерений девиации частоты (при полосе анализа от 3,3-(рмод + Fgee) до 10\FMog + Fdee), где FMod - модулирующая частота, Fgee - девиация частоты), Гц, не более

±(0,01 ’(РмоД + Fdee) + 20)

Анализ сигналов с квадратурной модуляцией К70

Остаточное среднеквадратическое значение векторной ошибки модуляции для модуляции QPSK и частоты несущей 1 ГГц в зависимости от скорости модуляции, %, не более

100 кГц

0,5

1 МГц

0,5

10 МГц

0,7

Диапазон частот

Средний уровень собственных шумов, в зависимости от модели, дБ

FSV3004

FSV3007

FSV3013

FSV3030

FSV3044

20 Гц

-100

-100

-100

-100

-100

100 Гц

-110

-110

-110

-110

-110

1 кГц

-120

-120

-120

-120

-120

от 9 до 100 кГц включ.

-135

-135

-135

-135

-135

св. 100 кГц до 1 МГц включ.

-145

-145

-145

-145

-145

св. 1 МГц до 1 ГГц включ.

-148

-148

-148

-151

-151

св. 1 до 3 ГГц включ.

-148

-148

-148

-149

-149

св. 3 до 4 ГГц включ.

-148

-148

-148

-147

-147

св. 4 ГГц до 6 ГГц включ.

-148

-148

-147

-147

св. 6 до 7,5 ГГц включ.

-148

-145

-145

-145

св. 7,5 до 13,6 ГГц включ.

-145

-148

-148

св. 13,6 до 15 ГГц включ.

-148

-148

св. 15 до 26,5 ГГц включ.

-145

-145

св. 26,5 до 30 ГГц включ.

-145

-145

св. 30 до 34 ГГц включ.

-

-143

св. 34 до 44 ГГц включ.

-

-136

Диапазон частот

Средний уровень собственных шумов, в зависимости от модели, дБ

FSV3004

FSV3007

FSV3013

FSV3030

FSV3044

1

2

20 Гц

-100

-100

-100

-100

-100

1

2

100 Гц

-110

-110

-110

-110

-110

1 кГц

-120

-120

-120

-120

-120

от 9 до 100 кГц включ.

-135

-135

-135

-135

-135

св. 100 кГц до 1 МГц включ.

-145

-145

-145

-145

-145

св. 1 МГц до 1 ГГц включ.

-148

-148

-148

-150

-150

св. 1 до 3 ГГц включ.

-148

-148

-148

-148

-148

св. 3 до 4 ГГц включ.

-147

-147

-145

-145

-145

св. 4 ГГц до 6 ГГц включ.

-147

-145

-145

-145

св. 6 до 7,5 ГГц включ.

-146

-142

-142

-142

св. 7,5 до 13,6 ГГц включ.

-145

-145

-146

св. 13,6 до 15 ГГц включ.

-145

-146

св. 15 до 26,5 ГГц включ.

-142

-144

св. 26,5 до 30 ГГц включ.

-141

-143

св. 30 до 34 ГГц включ.

-

-143

св. 34 до 40 ГГц включ.

-

-136

св. 40 до 44 ГГц включ.

-

-133

Диапазон частот

Средний уровень собственных шумов, в зависимости от модели, дБ

FSV3004

FSV3007

FSV3013

FSV3030

FSV3044

от 10 МГц до 50 МГц включ.

-158

-158

-158

-158

-164

св. 50 МГц до 3 ГГц включ.

-162

-162

-162

-162

-164

св. 3 до 4 ГГц включ.

-161

-161

-161

-161

-161

св. 4 до 7,5 ГГц включ.

-161

-161

-161

-161

св. 7,5 до 13,6 ГГц включ.

-161

-161

-160

св. 13,6 до 22 ГГц включ.

-160

-160

св. 22 до 26,5 ГГц включ.

-157

-160

св. 26,5 до 30 ГГц включ.

-155

-157

св. 30 до 34 ГГц включ.

-

-157

св. 34 до 40 ГГц включ.

-

-155

св. 40 до 43,5 ГГц включ.

-

-149

Диапазон частот

Средний уровень собственных шумов, в зависимости от модели, дБ

FSVA3004

FSVA3007

FSVA3013

FSVA3030

FSVA3044

1

2

20 Гц

-100

-100

-100

-100

-100

100 Гц

-110

-110

-110

-110

-110

1

2

1 кГц

-120

-120

-120

-120

-120

от 9 до 100 кГц включ.

-140

-140

-140

-140

-140

св. 100 кГц до 1 МГц включ.

-145

-145

-145

-145

-145

св. 1 МГц до 1 ГГц включ.

-152

-152

-151

-151

-151

св. 1 до 3 ГГц включ.

-151

-151

-149

-149

-149

св. 3 до 4 ГГц включ.

-150

-150

-147

-147

-147

св. 4 ГГц до 6 ГГц включ.

-150

-147

-147

-147

св. 6 до 7,5 ГГц включ.

-149

-145

-145

-145

св. 7,5 до 13,6 ГГц включ.

-148

-148

-148

св. 13,6 до 15 ГГц включ.

-148

-148

св. 15 до 26,5 ГГц включ.

-145

-145

св. 26,5 до 30 ГГц включ.

-144

-145

св. 30 до 34 ГГц включ.

-

-145

св. 34 до 40 ГГц включ.

-

-139

св. 40 до 44 ГГц включ.

-

-136

Диапазон частот

Средний уровень собственных шумов, в зависимости от модели, дБ

FSVA

3004

FSVA

3007

FSVA

3013

FSVA

3030

FSVA

3044

20 Гц

-100

-100

-100

-100

-100

100 Гц

-110

-110

-110

-110

-110

1 кГц

-120

-120

-120

-120

-120

от 9 до 100 кГц включ.

-140

-140

-140

-140

-140

св. 100 кГц до 1 МГц включ.

-145

-145

-145

-145

-145

св. 1 МГц до 1 ГГц включ.

-151

-151

-150

-150

-150

св. 1 до 3 ГГц включ.

-150

-150

-148

-148

-148

св. 3 до 4 ГГц включ.

-147

-147

-145

-145

-145

св. 4 ГГц до 6 ГГц включ.

-147

-145

-145

-145

св. 6 до 7,5 ГГц включ.

-146

-142

-142

-142

св. 7,5 до 13,6 ГГц включ.

-145

-145

-146

св. 13,6 до 15 ГГц включ.

-145

-146

св. 15 до 26,5 ГГц включ.

-141

-143

св. 26,5 до 30 ГГц включ.

-141

-143

св. 30 до 34 ГГц включ.

-

-143

св. 34 до 40 ГГц включ.

-

-137

св. 40 до 44 ГГц включ.

-

-133

Диапазон частот

Средний уровень собственных шумов, в зависимости от модели, дБ

FSVA3004

FSVA3007

FSVA3013

FSVA3030

FSVA3044

от 10 МГц до 50 МГц включ.

-158

-158

-158

-158

-164

св. 50 МГц до 3 ГГц включ.

-164

-164

-164

-164

-164

св. 3 до 4 ГГц включ.

-164

-164

-164

-164

-161

св. 4 до 7,5 ГГц включ.

-164

-164

-164

-161

св. 7,5 до 13,6 ГГц включ.

-162

-162

-160

св. 13,6 до 22 ГГц включ.

-160

-160

св. 22 до 26,5 ГГц включ.

-157

-160

св. 26,5 до 30 ГГц включ.

-155

-158

св. 30 до 40 ГГц включ.

-

-158

св. 40 до 43,5 ГГц включ.

-

-149

Диапазон частот

Средний уровень собственных шумов, в зависимости от модели, дБ

FSVA3004

FSVA3007

FSVA3013

FSVA3030

FSVA3044

20 Гц

-100

-100

-100

-100

-100

100 Гц

-110

-110

-110

-110

-110

1 кГц

-120

-120

-120

-120

-120

от 9 до 100 кГц включ.

-140

-140

-140

-140

-140

св. 100 кГц до 1 МГц включ.

-145

-145

-145

-145

-145

св. 1 МГц до 1 ГГц включ.

-152

-152

-151

-151

-151

св. 1 до 3 ГГц включ.

-153

-153

-151

-151

-151

св. 3 до 4 ГГц включ.

-152

-152

-149

-149

-149

св. 4 ГГц до 6 ГГц включ.

-152

-149

-149

-149

св. 6 до 7,5 ГГц включ.

-151

-147

-147

-147

св. 7,5 до 13,6 ГГц включ.

-151

-151

-150

св. 13,6 до 15 ГГц включ.

-151

-150

св. 15 до 26,5 ГГц включ.

-147

-145

св. 26,5 до 30 ГГц включ.

-146

-145

св. 30 до 34 ГГц включ.

-

-145

св. 34 до 40 ГГц включ.

-

-142

св. 40 до 44 ГГц включ.

-

-139

Диапазон частот

Средний уровень собственных шумов, в зависимости от модели, дБ

FSVA3004

FSVA3007

FSVA3013

FSVA3030

FSVA3044

20 Гц

-100

-100

-100

-100

-100

100 Гц

-110

-110

-110

-110

-110

1 кГц

-120

-120

-120

-120

-120

от 9 до 100 кГц включ.

-140

-140

-140

-140

-140

св. 100 кГц до 1 МГц включ.

-145

-145

-145

-145

-145

св. 1 МГц до 1 ГГц включ.

-151

-151

-150

-150

-150

св. 1 до 3 ГГц включ.

-152

-152

-150

-150

-150

св. 3 до 4 ГГц включ.

-149

-149

-147

-147

-147

св. 4 ГГц до 6 ГГц включ.

-149

-147

-147

-147

св. 6 до 7,5 ГГц включ.

-148

-144

-144

-144

св. 7,5 до 13,6 ГГц включ.

-148

-148

-148

св. 13,6 до 15 ГГц включ.

-148

-148

св. 15 до 26,5 ГГц включ.

-144

-143

св. 26,5 до 30 ГГц включ.

-144

-143

св. 30 до 34 ГГц включ.

-

-143

св. 34 до 40 ГГц включ.

-

-140

св. 40 до 44 ГГц включ.

-

-136

Диапазон частот

Средний уровень собственных шумов, в зависимости от модели, дБ

FSVA3004

FSVA3007

FSVA3013

FSVA3030

FSVA3044

от 10 МГц до 50 МГц включ.

-158

-158

-158

-158

-166

св. 50 МГц до 3 ГГц включ.

-166

-166

-166

-166

-166

св. 3 до 4 ГГц включ.

-166

-166

-166

-166

-163

св. 4 до 7,5 ГГц включ.

-166

-166

-166

-163

св. 7,5 до 13,6 ГГц включ.

-164

-164

-163

св. 13,6 до 22 ГГц включ.

-162

-163

св. 22 до 26,5 ГГц включ.

-158

-163

св. 26,5 до 30 ГГц включ.

-156

-159

св. 30 до 40 ГГц включ.

-

-159

св. 40 до 43,5 ГГц включ.

-

-151

Диапазон частот f

ВЧ аттенюатор: от 10 до 40 дБ Предусилитель: выкл.

Температура окружающей среды: от +20 до +30 °С

ВЧ аттенюатор: любой Предусилитель: выкл.

Температура окружающей среды: от 0 до +50 °С

ВЧ аттенюатор: от 0 до 10 дБ Предусилитель: вкл.

Температура окружающей среды: от 0 до +50 °С

1

2

3

4

от 20 Гц до 9 кГц включ.

±1,0

±1,0

-

св. 9 кГц до 10 МГц включ.

±0,5

±1,0

-

св. 10 МГц до 3,6 ГГц включ.

±0,3

±1,0

±1,0

св. 3,6 до 7,5 ГГц включ.

±0,5

±1,5

±1,5

св. 7,5 до 13,6 ГГц включ.

±1,5

±2,5

±3,0

св. 13,6 до 30 ГГц включ.

±2,0

±3,0

±3,5

св. 30 до 43,5 ГГц включ.

±2,5

±3,5

±4,0

Наименование характеристики

Значение

1

2

Разъем СВЧ входа

FSV3004, FSVA3004,

FSV3007, FSVA3007,

FSV3013, FSVA3013

Тип N, «розетка»

FSV3030, FSVA3030

3,5 мм, «вилка»

FSV3044, FSVA3044

2,92 мм, «вилка»

Рабочие условия эксплуатации:

• - температура окружающей среды, °С

• - относительная влажность воздуха, %

от 0 до +50

от 40 до 90

Условия хранения и транспортирования:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %, не более

от -40 до +70

90

Масса без опций, кг, не более

16

Габаритные размеры (ширина^хвысота^хглубина), мм

462^х197^х417

Напряжение питания от сети переменного тока, В

от 100 до 240

Частота питания от сети переменного тока, Гц

от 50 до 60

Потребляемая мощность, Вт, не более

300

Время прогрева, мин

30

Средняя наработка на отказ, лет

10
