53908-13 — Пробники напряжения активные
ESH2-Z2
Пробники напряжения активные ESH2-Z2 (далее - ESH2-Z2) предназначены для измерений напряжения индустриальных радиопомех в электрических цепях.
Производитель
ID 2543Лаборатория №9 — 009lab.ru
Испытания программного обеспечения, метрологическая и сертификационная экспертиза, сопровождение проектов в области ПО, АПК и средств измерений.
Ключевые выводы и интерпретация
- За всё время по этому типу СИ в базе отражено 7 поверок.
- Последний доступный год показал рост активности на 0% к предыдущему году.
- Тип обслуживается как минимум 4 организациями; доля топ-5 организаций составляет 100% объёма поверок.
- Средневзвешенная цена поверки по рынку — 7506 руб., диапазон наблюдаемых цен: 6000–8295 руб.
- В сегменте собственников найдено 2 владельцев, а доля топ-5 владельцев по количеству экземпляров СИ составляет 100%.
- Средний наблюдаемый интервал между поверками по организациям — около 364 дней.
- Средний возраст парка СИ этого типа по доступным данным — 2014 лет.
- Карточка типа хорошо документирована: доступны основные документы и расширенное описание.
Быстрые ссылки
Динамика поверок по годам
Структура поверок
Топ организаций по общему объёму
Топ организаций в текущем году
Цена поверки vs объём спроса
Распределение цен
Ценовой бенчмарк по организациям
| Организация | Поверок за год | Цена, руб. | Кол-во СИ | Владельцев СИ | Средний возраст, лет | Наблюд. МПИ, дн. |
|---|---|---|---|---|---|---|
| ФБУ "УРАЛТЕСТ" | 1 | 8 295,00 | 1 | 3 | 2 014,0 | 364 |
| ФБУ "РОСТЕСТ-МОСКВА" | 0 | 8 295,00 | 1 | 3 | 2 014,0 | 364 |
| ФБУ «Ростест-Москва» | 0 | 7 434,00 | 0 | 2 | 0,0 | 364 |
| ФБУ "РОСТЕСТ-МОСКВА" | 0 | 6 000,00 | 0 | 2 | 0,0 | 364 |
Крупнейшие владельцы по количеству СИ
Структура владельцев
Топ владельцев по данному типу СИ
| Владелец | Категория | Кол-во СИ | Кол-во поверок | Активность владельца за год |
|---|---|---|---|---|
| юридическое лицо | Юрлица | 1 | 3 | 3313271 |
| ФГАОУ ВПО "УрФУ имени первого Президента России Б.Н.Ельцина" | Юрлица | 1 | 2 | 5 |
История версий
Таблица версий и UUID
| UUID | Номер в Госреестре | Дата начала версии | Дата окончания версии | Статус |
|---|---|---|---|---|
| 54ea6eb7-256f-3c03-27e1-6ca534d45810 | 53908-13 | 2023-08-18 | — | актуальная |
| c83dc7c5-7e28-219f-3d74-87507eb02201 | 53908-13 | 2020-05-07 | 2023-08-18 | архивная |
Внешний вид и иллюстрации
Нормативная информация
Знак утверждения типа
Знак утверждения типа наносится на корпус ESH2-Z2 в виде наклейки и на титульный лист паспорта методом компьютерной графики.
Сведения о методиках измерений
Пробник напряжения активный ESH2-Z2. Руководство по эксплуатации.
Нормативные и технические документы
ГОСТ Р 51319-99 «Совместимость технических средств электромагнитная. Приборы для измерения индустриальных радиопомех. Технические требования и методы испытаний».
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин».
ГОСТ Р 8.562-2007 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний».
Техническая документации фирмы - изготовителя.
Поверка
осуществляется по документу МП 53908-13 «Инструкция. Пробники напряжения активные ESH2-Z2 фирмы «Rohde & Schwarz GmbH & Co. KG», Германия. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 08 апреля 2013 года.
Основные средства поверки:
-
- генератор сигналов низкочастотный прецизионный ГЗ-122 (рег. № 10237-85): диапазон частот от 0,001 Гц до 1,9999999 МГц, уровень выходного сигнала от 2 мВ до 2,5 В, пределы допускаемой абсолютной погрешности установки частоты ± 5Ч0’7 Гц, пределы допускаемой относительной погрешности установки уровня сигнала ± (4-15) %;
-
- генератор сигналов высокочастотный РГ4-17-01А (рег. № 30474-05): диапазон частот от 0,1 до 640 МГц, уровень выходного сигнала от 2 мВ до 2,0 В, пределы допускаемой абсолютной погрешности установки частоты ± 2Ч0’6 Гц, пределы допускаемой относительной погрешности установки уровня сигнала ± (3 - 5) %;
-
- анализатор спектра R&S FSU 3 (рег. № 32258-08): диапазон частот от 20 Гц до 3,6 ГГц, пределы допускаемой абсолютной погрешности измерений уровня сигнала на частоте 128 МГц ± 0,2 дБ;
-
- измеритель L,C,R цифровой E7-8 (рег. № 4353-74): диапазон измерений сопротивления от 0,001 Ом до 10 МОм, пределы допускаемой относительной погрешности измерений ± 0,1 %.
Изготовитель
Юридический (почтовый) адрес: Muhldorfstrasse 15 D-81671, Munchen Postfach 801469 D-81614, Munchen
Тел/Факс: +49 1805 12 42
Е-mail: customersupport@rohde-schwarz.com
Заявитель
(ООО «СертСЕ»)
Юридический (почтовый) адрес: 125315, г. Москва, ул. Часовая, д. 24, стр. 2, офис 301
Факс: (495) 505-41-28
E-mail: info@certce.ru
Http//: www.certce.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Главный научный метрологический центр Министерства обороны Российской Федерации» (ГЦИ СИ ФБУ «ГНМЦ Минобороны России»).
Конструктивно ESH2-Z2 представляет собой измерительную головку с воспринимающим элементом (измерительная игла). Питание усилителя обеспечивается с помощью кабеля с 12 контактным разъемом, подключаемого к источнику питания напряжением (10 ± 1) В.
ESH2-Z2 применяются в комплекте с измерительными приемниками, входное сопротивление которых, составляет 50 Ом. ESH2-Z2 могут использоваться для измерений напряжения на клеммах, на кабелях, дорожках печатных плат.
Принцип действия ESH2-Z2 основан на усилении и преобразовании сигналов, протекающих в контролируемой цепи, и их передаче на входы измерительных приборов.
По условиям эксплуатации ESH2-Z2 удовлетворяют требованиям группы 3 по ГОСТ 22261-94 с диапазоном рабочих температур от 10 до 30 °С и относительной влажностью окружающего воздуха от 30 до 80 % при температуре 25 °С без предъявления требований по механическим воздействиям.

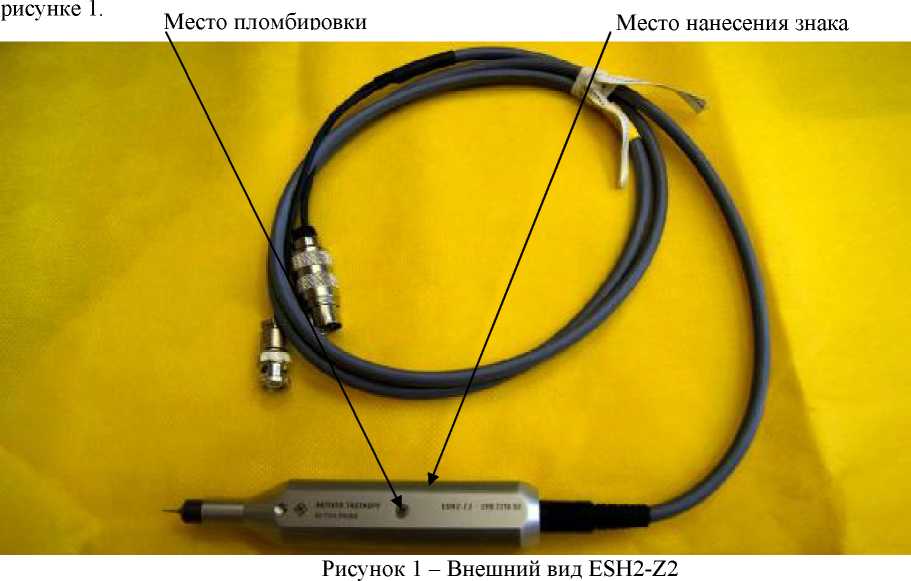

Внешний вид ESH2-Z2 с указанием места нанесения знака утверждения типа и защиты от несанкционированного доступа в виде пломбировки корпуса ESH2-Z2 приведен на
Комплект поставки ESH2-Z2 включает:
-
- пробник напряжения активный ESH2-Z2 - 1 шт.;
-
- комплект принадлежностей - 1 шт.,
-
- комплект эксплуатационной документации - 1 комплект;
-
- методика поверки - 1 шт.
|
Наименование характеристики |
Значение характеристики |
|
Рабочий диапазон частот, МГц |
от 0,009 до 30 |
|
Коэффициент передачи, дБ |
минус 10 |
|
Пределы допускаемой абсолютной погрешности коэффициента передачи, дБ |
± 1 |
|
Входное сопротивление, кОм |
118 ±5,9 |
|
Номинальное значение входного сопротивления нагрузки, подключаемой к выходу токосъемника, Ом, не менее |
50 |
|
Напряжение питания, В |
10 ± 1 |
|
Длина соединительного кабеля, м, не менее |
1,5 |
|
Масса, кг, не более |
0,2 |
