Принцип действия имитатора основан на формировании навигационного поля как совокупности навигационных сигналов:

• - СНС ГЛОНАСС с открытым доступом в частотных диапазонах L1, L2;

• - СНС GPS с дальномерным кодом стандартной точности C/A (Coarse/Acqusition) в частотном диапазоне L1, дальномерными кодами C/A или CM, CL в частотном диапазоне L2

по независимым (по типу навигационных сигналов СНС) имитационным каналам с возможностью распределения их в любом количественном соотношении СНС/канал.

Конструктивно имитатор представляет собой моноблок с высокочастотным выходом для имитируемого сигнала на передней панели, входом для внешней опорной частоты 10 МГц, выходом внутреннего опорного генератора 10 МГц, выходом 1PPS для выдачи шкалы времени имитатора, входом EXT TRIG для подачи внешних управляющих импульсов на задней панели. На задней панели также расположены интерфейсные разъёмы Ethernet, USB, на передней панели размещены органы управления.

Имитатор обеспечивает формирование полного навигационного радиосигнала на выходе по результатам суммирования сигналов всех каналов имитации, каждый из которых формирует один полный навигационный сигнал одного навигационного космического аппарата (НКА) в одном частотном диапазоне. Принцип действия предполагает воспроизведение навигационного сигнала либо в диапазоне L1, либо в диапазоне L2, без возможности одновременного воспроизведений в обоих диапазонах.

Имитатор имеет возможность моделирования движения одного НАП в совмещенном навигационном поле СНС по предварительно сформированному сценарию имитации. Синхронизация работы всех узлов имитатора осуществляется либо от внутреннего опорного генератора, либо от внешнего источника высокостабильных сигналов частотой 10 МГц. При этом синхронизация всех каналов имитации происходит по переднему фронту импульса 1PPS.

Имитатор представляет собой генератор сигналов высокочастотный векторный SMBV100A со следующими опциями:

B103 - диапазон частот до 3 ГГц;

B106 - диапазон частот до 6 ГГц;

В1/В1Н - опорный генератор повышенной точности;

В10 - генератор модулирующих сигналов;

B92 - жесткий диск;

K511/512 - расширение памяти модулирующего генератора до 256Мб/1 Гб;

K521/522 - расширение полосы частот модулирующего генератора до 120/160 МГц; K44 - имитация СНС GPS;

K91 - расширение имитации СНС до 12 спутников;

K92 - расширение имитации СНС по движению НАП;

K94 - имитация СНС ГЛОНАСС;

K96 - расширение имитации СНС до 24 спутников.

Внешний вид имитатора, места пломбировки от несанкционированного доступа и нанесения знака об утверждении типа приведены на рисунках 1-2.

ф nOHSEftSCHWAPI SUNTOM VLLTU' MiflAL OKMIUI

* - место нанесения знака

Рисунок 1 - Внешний вид имитатора и места пломбировки от несанкционированного доступа и нанесения знака об утверждении типа

** - место пломбировки

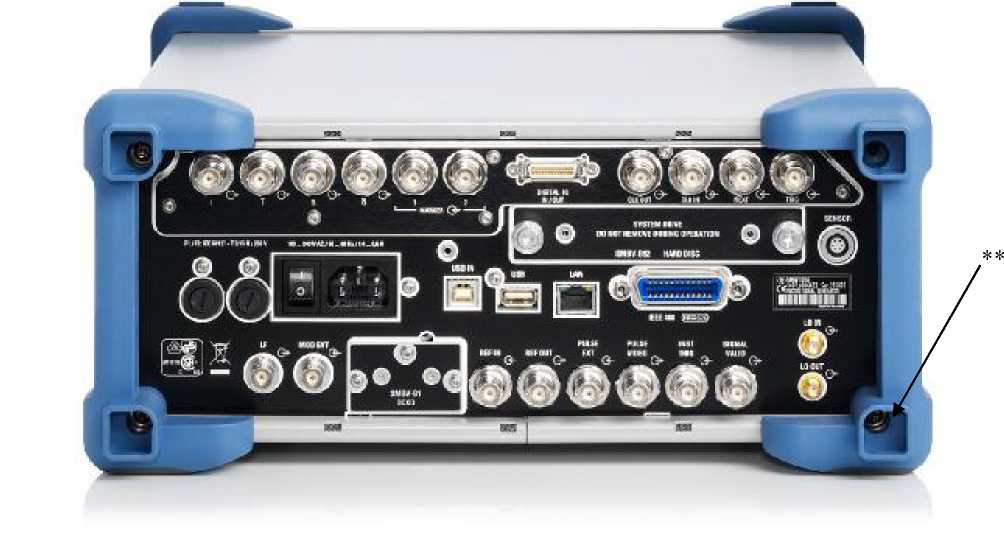

Рисунок 2 - Внешний вид имитатора (задняя панель)

Комплект поставки имитаторов приведен в таблице 3. Таблица 3
