Наименование

Обозначение

Количество

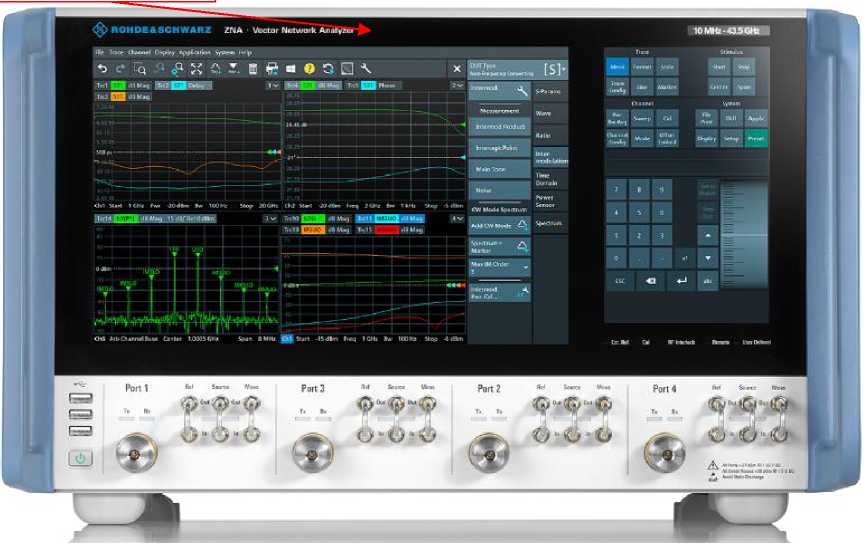

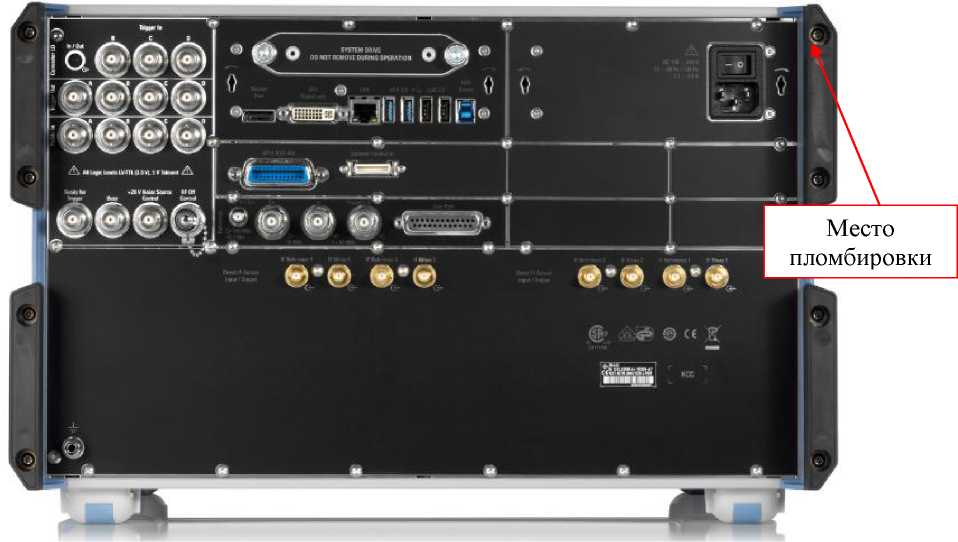

Анализатор цепей векторный

ZNA26 или ZNA43

1 шт.

Опция генератора опорной частоты повышенной точности;

B4

по отдельному заказу

Опция     второго     встроенного

гетеродина

B5

по отдельному заказу

Опция прямого доступа к ПЧ

В26

по отдельному заказу

Опция платы синхронизации

В91

по отдельному заказу

Опция 3-го и 4-го источника сигналов для четырехпортовых моделей

В3

по отдельному заказу

Опция прямого доступа к источникам и приемникам

В16

по отдельному заказу

Опции внутренних аттенюаторов для встроенного источника сигналов

B21, В22, В23, В24

по отдельному заказу

Опции внутренних аттенюаторов для приемников

B31, В32, В33, В34

по отдельному заказу

Опции   встроенных   импульсных

модуляторов

B41, В42, В43, В44

по отдельному заказу

Опция режима анализатора спектра

К1

по отдельному заказу

Опция произвольной настройки частот источников и приемников

К4

по отдельному заказу

Опция измерения на импульсных сигналах

К7

по отдельному заказу

Опция полосы пропускания приемника

30 МГц

К17

по отдельному заказу

Опция разрешения установки частоты

1 мГц

К19

по отдельному заказу

Набор калибровочных мер

ZN-Z235

по отдельному заказу

Набор калибровочных мер

ZN-Z229

по отдельному заказу

Набор калибровочных мер

ZN-Z240

по отдельному заказу

Комплект ЗИП

-

1 компл.

Руководство по эксплуатации

-

1 экз.

Методика поверки

РТ-МП-5930-441-2019

1 экз.

Наименование характеристики

Значение

1

2

3

Диапазон частот, Гц

ZNA26

от 1-10⁷ до 26,540^у

ZNA43

от 1-10⁷ до 43,5М0^У

Тип разъема

ZNA26

3,5 мм «вилка»

ZNA43

2,92 или 2,4 мм

«вилка»

Количество измерительных портов

2 или 4

Номинальное значение частоты опорного генератора, МГц

10

Пределы допускаемой основной относительной погрешности частоты опорного генератора don

штатно

±Г10"⁶

опция B4

±Г10"⁷

Диапазон полос пропускания, Гц

штатно

от 1 до 1,5М0⁶

опция K17

от 1 до 340⁷

Разрешение установки частоты синтезатора, Гц

штатно

1

опция K19

0,001

Динамический диапазон при полосе пропускания 10 Гц, в диапазоне частот, дБ, не менее

от 10 до 30 МГц включ.

86

св. 30 до 100 МГц включ.

103

св. 100 до 500 МГц включ.

117

св. 500 МГц до 1 ГГц включ.

126

св. 1 до 16 ГГц включ.

127

св. 16 до 20 ГГц включ.

125

св. 20 до 30 ГГц включ.

121

св. 30 до 40 ГГц включ.

115

св. 40 до 43,5 ГГц

103

1

2

3

Диапазон установки уровня выходной мощности в диапазонах частот, дБ (1 мВт)

штатно

от 10 МГц до 16 ГГц включ.

от -80 до +15

св. 16 до 20 ГГц включ.

от -80 до +13

св. 20 до 25 ГГц включ.

от -80 до +11

св. 25 до 30 ГГц включ.

от -80 до +8

св. 30 до 40 ГГц включ.

от -80 до +6

св. 40 до 43,5 ГГц

от -80 до +4

опции

B21,

В22,

В23,

В24

от 10 МГц до 16 ГГц включ.

от -120 до +14

св. 16 до 20 ГГц включ.

от -120 до +11

св. 20 до 25 ГГц включ.

от -80 до +9

св. 25 до 30 ГГц включ.

от -80 до +6

св. 30 до 40 ГГц включ.

от -80 до +3

св. 40 до 43,5 ГГц

от -80 до 0

Пределы допускаемой относительной погрешности установки уровня мощности -10 дБ (1 мВт), в диапазоне частот, дБ

от 10 МГц до 26,5 ГГц включ.

±2

св. 26,5 до 43,5 ГГц

±3

Пределы допускаемой относительной погрешности измерений уровня мощности -10 дБ (1 мВт), в диапазоне частот, дБ

от 10 МГц до 30 ГГц включ.

±1,5

св. 30 до 40 ГГц включ.

±2

св. 40 до 43,5 ГГц

±2,5

Уровень собственного шума приемников, нормализованный к полосе 1 Гц, в диапазоне частот, дБ (1 мВт), не более

от 10 до 30 МГц включ.

-77

св. 30 до 100 МГц включ.

-97

св. 100 до 500 МГц включ.

-107

св. 0,5 до 30 ГГц включ.

-120

св. 30 до 40 ГГц включ.

-115

св. 40 до 43,5 ГГц

-105

Среднеквадратическое     значение

шумов измерительной трассы при измерении            модуля/фазы

коэффициента отражения для уровня выходной мощности 0 дБ (1 мВт), коэффициента отражения 0 дБ, в полосе пропускания 100 кГц, в диапазоне частот, дБ/градус, не более

модуль

фаза

от 10 до 20 МГц включ.

0,5

3

св. 20 до 50 МГц включ.

0,2

1

св. 50 до 100 МГц включ.

0,05

0,3

св. 100 до 500 МГц включ.

0,02

0,1

св. 0,5 до 20 ГГц включ.

0,005

0,04

св. 20 до 40 ГГц включ.

0,008

0,06

св. 40 до 43,5 ГГц

0,03

0,2

Пределы допускаемой абсолютной погрешности измерений модуля/фазы коэффициента отражения при калибровке по наборам ZN-Z235, ZN-Z229, в зависимости от модуля коэффициента отражения, дБ/градус, в диапазоне частот

от 10 МГц до 26,5 ГГц включ.

модуль

фаза

0 дБ

0,25

3

-15 дБ

0,8

5,5

-25 дБ

2,2

16,5

-35 дБ

6,5

50

св. 26,5 ГГц до 40 ГГц

модуль

фаза

0 дБ

0,4

4

-15 дБ

1,1

7,6

-25 дБ

2,9

24

-35 дБ

7,5

54

1

2

3

Пределы допускаемой абсолютной погрешности измерений модуля/фазы коэффициента передачи в диапазоне модулей коэффициента передачи от -50 до 0 дБ при уровне источника 0 дБ (1 мВт), дБ/градус, в диапазоне частот

модуль

фаза

от 200 МГц до 26,5 ГГц включ.

0,1

1,7

св. 26,5 ГГц до 40 ГГц

0,15

3

Пределы допускаемой абсолютной погрешности измерений модуля/фазы коэффициента отражения при калибровке по наборам мер уровня вторичного эталона по

ГОСТ 8.813-2013 в соответствии с МИ 3411-2013 в зависимости от модуля коэффициента отражения, дБ/градус, в диапазоне частот

от 10 МГц до 8 ГГц включ.

модуль

фаза

0 дБ

0,13

0,9

-15 дБ

0,2

1,4

-25 дБ

0,5

3,5

-35 дБ

1,5

10,5

св. 8 до 18 ГГц включ.

модуль

фаза

0 дБ

0,2

1,2

-15 дБ

0,3

2,0

-25 дБ

0,8

5,5

-35 дБ

2,2

17

св. 18 до 26,5 ГГц включ.

модуль

Фаза

0 дБ

0,25

1,8

-15 дБ

0,45

2,9

-25 дБ

1,1

7,7

-35 дБ

3

24

св. 26,5 до 40 ГГц

модуль

Фаза

0 дБ

0,35

2,2

-15 дБ

0,55

3,7

-25 дБ

1,4

10

-35 дБ

3,6

31

Наименование характеристики

Значение

Рабочие условия применения:

• - температура окружающей среды, °С

• - относительная влажность воздуха, %

от +18 до +28

от 40 до 90

Условия хранения и транспортирования:

• - температура окружающей среды, °С

• - относительная влажность воздуха, %

от -20 до +60

не более 90

Масса, кг, не более

30

Габаритные размеры (ширинахвысотахглубина), мм

462 х 285 х 462

Параметры электрического питания:

• - напряжение переменного тока, В

• - частота переменного тока, Гц

от 100 до 240

от 50 до 60

Потребляемая мощность, Вт, не более

550

Время прогрева, мин

30

Средняя наработка на отказ, лет

10
