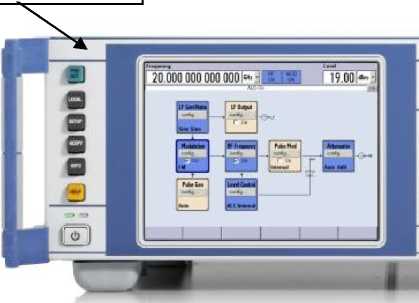

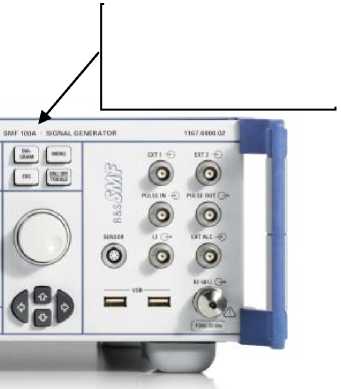

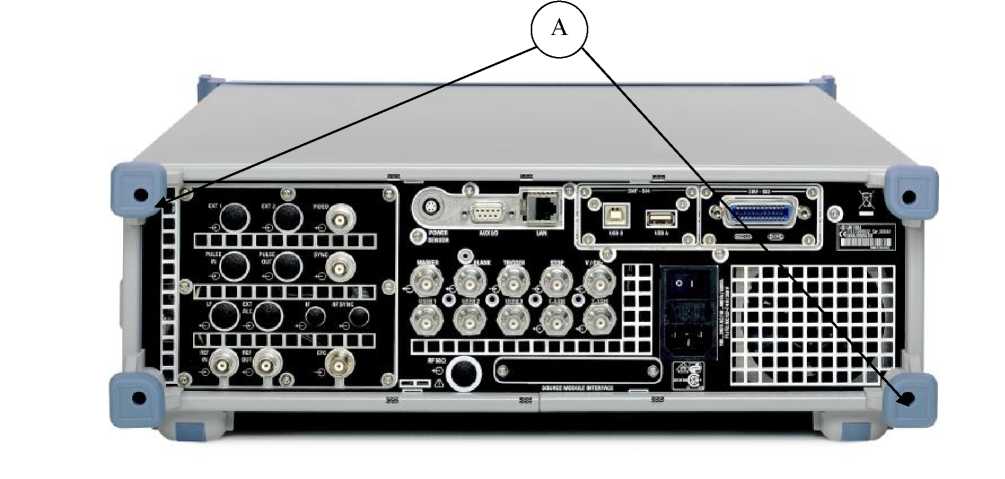

Опция

Функциональное назначение

1

2

SMF-B122

радиочастотный тракт с диапазоном частот от 1 до 22 ГГц

SMF-B144

радиочастотный тракт с диапазоном частот от 1 до 43,5 ГГц

SMF-B144N

радиочастотный тракт с диапазоном частот от 1 до 43,5 ГГц

SMF-B1

опорный термостатированный кварцевый генератор

SMF-B2

расширение диапазона частот радиочастотного тракта от 100 кГц до 1 ГГц

SMF-K4

свипирование в полосе частот от 100 кГц до 43,5 ГГц

SMF-B26

ступенчатый аттенюатор до минус 130 дБм¹

SMF-B27

SMF-B31

максимальный уровень выходной мощности до 30 дБм

SMF-B20

аналоговая модуляция AM, ЧМ, ФМ, AM лог., AM, АМн, ЧМн, ФМн

¹ Здесь и далее по тексту: д

Бм - дБ относительно 1 мВт

1

2

SMF-K23

внутренний модулирующий генератор импульсов

SMF-K3

импульсная модуляция

SMF-K28

разъем для подключения измерительных головок выходной мощности и АЧХ генератора

SMF-B83

съемный интерфейс GPIB

SMF-B84

съемный интерфейс USB

SMF-B85

съемный интерфейс флэш-диск

Наименование

Обозначение

Количество

Г енератор сигналов СВЧ

SMF100A

1 шт.

Опции

по отдельному заказу

Кабель питания

1 шт.

Руководство по эксплуатации

1 экз.

Методика поверки

МП 39089-08

1 экз.

Наименование характеристики

Значение

1

2

Диапазон частот, Гц

от 10⁵ до 43,540⁹

Минимальный шаг перестройки частоты, Гц

1

Значение частоты опорного кварцевого генератора (f_On), МГц

10

Пределы допускаемой относительной погрешности установки частоты (6_f)

±140"⁶

с опцией SMF-B1

±340"⁸

Нестабильность частоты за 24 часа, не более

140"⁸

с опцией SMF-B1

540"¹⁰

Максимальный уровень выходной мощности с установленными опциями SMF-B122, SMF-B2 и SMF-B31, в диапазоне частот, дБм, не менее:

от 0,3 до 1000 МГц

с опциями SMF-B122 и SMF-B31, в диапазоне частот, дБм,

16

не менее:

от 1 до 11 ГГц

25

от 11 до 21 ГГц

23

от 21 до 22 ГГц

с опциями SMF-B144, SMF-B144N, SMF-B2 и SMF-B27, в диапазоне частот, дБм, не менее:

22

от 300 кГц до 1 ГГц

15

от 1 до 11 ГГц

11

от 11 до 21 ГГц

8

от 21 до 36 ГГц

7

от 36 до 40 ГГц

4

Минимальный уровень выходной мощности, дБм

-20

с дополнительным аттенюатором SMF-B26 или SMF-B27

-130

Пределы допускаемой абсолютной погрешности установки уровня выходной мощности, в диапазоне частот, дБ: от 0,1 до 2000 МГц

+0,6

от 2000 до 22000 МГц

±0,9

от 22 до 40 ГГц

±1,2

1

2

Относительный уровень фазовых шумов при отстройке от несущей на 20 кГц, на частотах, дБ/Гц, не более: 1 ГГц

-135

10 ГГц

-115

Относительный уровень фазовых шумов с опцией SMF-B1 при отстройке от несущей на 10 кГц, на частотах, дБ/Гц, не более:

1 ГГц

-133

10 ГГц

-115

Уровень гармонических составляющих относительно основного немодулированного сигнала, в диапазоне частот, дБ, не более: от 0,3 до 10 МГц

-30

от 10 до 200 МГц

-40

от 200 МГц до 1 ГГц

-50

от 1 ГГц до 21 ГГц

-30

опция SMF-B122 от 21 до 22 ГГц

-50

опции SMF-B144, SMF-B144N от 21 до 43,5 ГГц

-40

Уровень субгармонических составляющих относительно основного немодулированного сигнала, в диапазоне частот, дБ, не более: от 11 до 36 ГГц

-50

от 36 до 43,5 ГГц

-30

Уровень негармонических составляющих относительно основного немодулированного сигнала при отстройке от несущей на 3 кГц, в диапазоне частот, дБ, не более: от 0,3 до 40 МГц

-67

от 40 до 375 МГц

-55

от 375 МГц до 1 ГГц

-75

от 1 до 3 ГГц

-68

от 3 до 11 ГГц

-62

от 11 до 21 ГГц

-56

опция SMF-B122 от 21 до 22 ГГц

-56

опции SMF-B144, SMF-B144N от 21 до 43,5 ГГц

-50

Диапазон установки коэффициента АМ при работе от внутреннего и внешнего источников модуляции, %

от 0 до 100

Пределы допускаемой абсолютной погрешности установки коэффициента АМ (Кам) при работе от внутреннего и внешнего источников модуляции, %

±(0,05<Кам+1)

Максимальное значение установки девиации частоты в режиме ЧМ при работе от внутреннего и внешнего источников модуляции, МГц, в диапазоне частот: от 0,1 до 375 МГц

5

от 375 до 750 МГц

1,25

от 750 до 1500 МГц

2,5

от 1,5 до 3 ГГц

5

от 3 до 11 ГГц

10

от 11 до 21 ГГц

20

опция SMF-B122 от 21 до 22 ГГц

20

опции SMF-B144, SMF-B144N от 21 до 43,5 ГГц

40

1

2

Пределы допускаемой абсолютной погрешности установки девиации частоты (Aw) при работе от внутреннего и внешнего источников модуляции, при частоте модуляции 1 кГц, Гц:

±(0,03^Aw+20)

Ослабление сигнала в паузе между импульсами, дБ

80

Параметры импульсного модулирующего сигнала: диапазон установки длительности импульса, нс длительность фронта/среза, нс, не более период повторения импульсов, МГц

от 20 до 10⁹

20

от 0 до 10

Диапазон качания частоты в режиме работы генератора «SWEEP», Гц

от 10⁵ до 43,540⁹

Вид выходного сигнала встроенных низкочастотных (НЧ) генераторов:

синусоидальный, прямоугольный, треугольный, импульсный, трапецеидальный, шумоподобный

Диапазон частот генератора НЧ сигналов, Гц

от 0,1 до 10⁷

Пределы допускаемой погрешности установки частоты синусоидального сигнала РЧ генератора, Гц

±(6Гоп+0,003)

Диапазон установки напряжения выходного сигнала НЧ генератора на открытом выходе, В

от 0,001 до 6

Пределы допускаемой абсолютной погрешности установки напряжения выходного сигнала НЧ генератора на открытом выходе на частоте 1 кГц, мВ

±11

Неравномерность АЧХ выходного сигнала НЧ генератора для синусоидального сигнала, дБ, не более: для частот не более 500 кГц для частот не более 10 МГц

0,5

3

Коэффициент гармоник при амплитуде выходного синусоидального сигнала НЧ генератора не более 0,5 В, на нагрузке 50 Ом, до 100 кГц, %, не более

0,5

Наименование характеристики

Значение

Габаритные размеры (длина^хвысота^хширина), мм, не более

427^х132^х550

Масса, кг, не более

18

Напряжение питающей сети с частотой: (50±2) Гц, В

(400-12) Гц, В

220±22

220±22 или 115±5,75

Максимальная потребляемая мощность, ВА, не более

250

Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха при температуре до 40⁰С, %

от 0 до 55 до 95
