Наименование

Обозначение

Количество

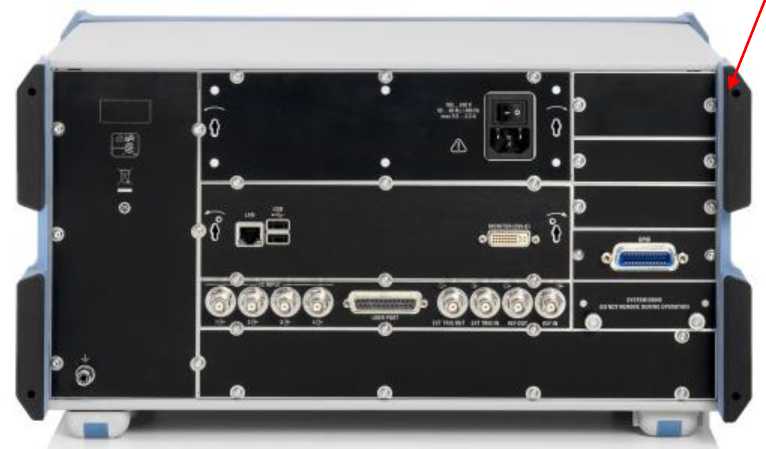

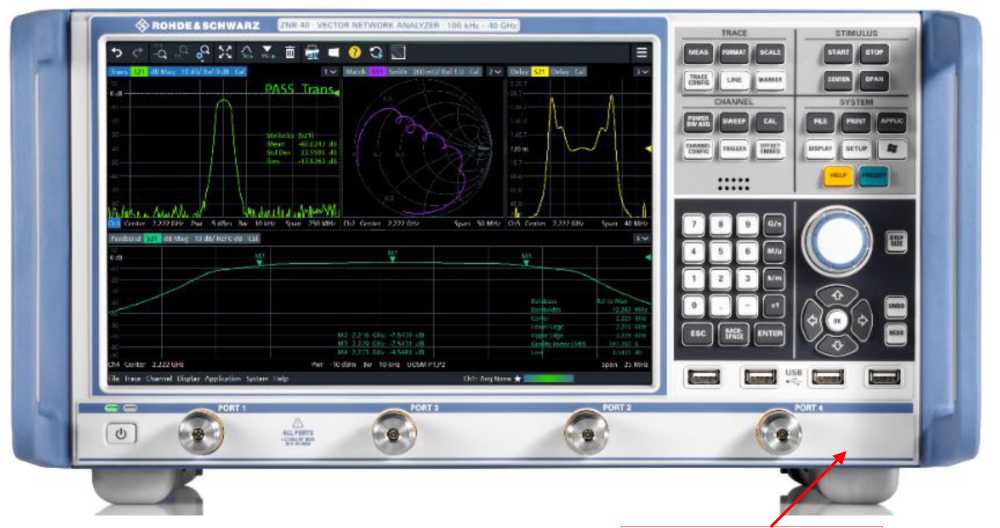

Анализатор цепей векторный

ZNb40 модификация 82 или 84

1 шт.

Опция второго встроенного генератора для модификации 84

B2

по отдельному заказу

Опция генератора опорной частоты повышенной точности;

B4

по отдельному заказу

Опция интерфейса GPIB

В10

по отдельному заказу

Опция расширенного диапазона выходной мощности для модификации 82

В22

по отдельному заказу

Опция расширенного диапазона выходной мощности для модификации 84

В24

по отдельному заказу

Опция произвольной настройки частот портов

К4

по отдельному заказу

Опция полосы пропускания приемника 10 МГ ц

К17

по отдельному заказу

Опция разрешения установки частоты 1 мГц

К19

по отдельному заказу

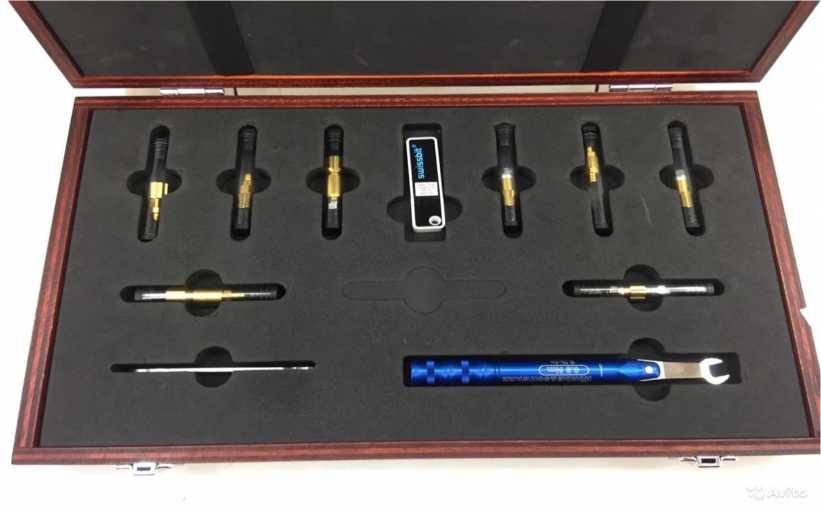

Набор калибровочных мер

ZN-Z229

по отдельному заказу

Набор калибровочных мер

ZV-Z229

по отдельному заказу

Комплект ЗИП

-

1 компл.

Руководство по эксплуатации

-

1 экз.

Методика поверки

РТ-МП-7199-

441-2020

1 экз.

Наименование характеристики

Значение

1

2

Диапазон частот, Гц

от 1М0⁵ до 4М0¹⁰

Тип разъема

2,92 мм, «вилка»

Количество измерительных портов

модификация 82

2

модификация 84

4

Количество встроенных генераторов

штатно

1

опция В2

2

Режим качания частоты портов

штатно

синхронно

опция К4

произвольно

Номинальное значение частоты опорного генератора, МГц

10

Пределы допускаемой основной относительной погрешности установки частоты опорного генератора 5оп

штатно

±1М0^-6

опция B4

±1М0^-7

Диапазон полос пропускания фильтров промежуточной частоты (ПЧ), Гц

штатно

от 1 до 1М0⁶

опция K17

от 1 до 1М0⁷

Разрешение установки частоты синтезатора, Гц

штатно

1

опция K19

0,001

Динамический диапазон при полосе пропускания 10 Гц, в диапазоне частот, дБ, не менее

от 100 кГц до 1 МГц включ.

105

св. 1 до 10 МГц включ.

110

св. 10 МГц до 5 ГГц включ.

120

св. 5 до 10 ГГц включ.

115

св. 10 до 30 ГГц включ.

110

св. 30 до 35 ГГц включ.

105

св. 35 до 38 ГГц включ.

100

св. 38 до 40 ГГц

95

Диапазон установки уровня выходной мощности в диапазонах частот, дБ (1 мВт)

штатно

от 100 до 300 кГц включ.

от -30 до +8

св. 300 кГц до 1 ГГц включ.

от -30 до +10

св. 1 до 10 ГГц включ.

от -30 до +8

св. 10 до 15 ГГц включ.

от -30 до +6

св. 15 до 20 ГГц включ.

от -30 до +5

св. 20 до 30 ГГц включ.

от -30 до +2

св. 30 до 40 ГГц

от -30 до 0

опции В22, В24

от 100 до 300 кГц включ.

от -60 до +8

св. 300 кГц до 1 ГГц включ.

от -60 до +10

св. 1 до 10 ГГц включ.

от -60 до +8

св. 10 до 15 ГГц включ.

от -60 до +6

св. 15 до 20 ГГц включ.

от -60 до +5

св. 20 до 30 ГГц включ.

от -60 до +2

св. 30 до 40 ГГц

от -60 до 0

Пределы допускаемой относительной погрешности установки уровня мощности минус 10 дБ (1 мВт), в диапазоне частот, дБ

от 100 кГц до 20 ГГц включ.

±2

св. 20 до 40 ГГц

±3

1

2

Пределы допускаемой относительной погрешности измерений уровня мощности минус 10 дБ (1 мВт), в диапазоне частот, дБ

от 100 кГц до 20 ГГц включ.

±1

св. 20 до 40 ГГц

±2

Нелинейность приемников относительно уровня 0 дБ (1 мВт) в диапазоне уровней, дБ, не более

от -50 до 0 дБ

±0,1

Уровень собственного шума приемников, нормализованный к полосе 1 Гц, в диапазоне частот, дБ (1 мВт), не более

от 100 до 300 кГц включ.

-110

св. 300 кГц до 1 МГц включ.

-115

св. 1 МГц до 5 ГГц включ.

-120

св. 5 до 20 ГГц включ.

-118

св. 20 до 35 ГГц включ.

-115

св. 35 до 40 ГГц

-105

Среднеквадратическое значение шумов измерительной трассы при измерении модуля/фазы коэффициента отражения для уровня выходной мощности 0 дБ (1 мВт), коэффициента отражения 0 дБ, в полосе пропускания 10 кГц, в диапазоне частот, дБ/градус, не более

модуль

фаза

от 100 кГц до 300 кГц включ.

0,008

0,07

св. 300 кГц до 20 ГГц включ.

0,004

0,035

св. 20 ГГц до 35 ГГц включ.

0,006

0,05

св. 35 до 40 ГГц

0,008

0,08

Модуль коэффициента отражения измерительных портов, нескорректированный в диапазоне частот, дБ, не более

от 100 до 300 кГц включ.

-1

2

св. 300 кГц до 10 МГц включ.

-15

св. 10 МГц до 20 ГГц включ.

-18

св. 20 до 40 ГГц

-1

5

Пределы допускаемой абсолютной погрешности измерений модуля/фазы коэффициента передачи при уровне доверительной вероятности 0,95 после калибровки по набору калибровочных мер ZN-Z229/ ZV-Z229 при уровне выходной мощности 0 дБ (1 мВт) и изменении температуры окружающей среды не более чем на ±5 °С, в зависимости от диапазона частот и модуля коэффициента передачи, дБ/градус

модуль

фаза

от 100 кГц до

20 ГГц включ.

от -50 до 0 дБ

0,1

0,7

св. 20 до

26,5 ГГц включ.

от -50 до -35 дБ включ.

0,15

1,0

от -35 до 0 дБ

0,1

0,7

св. 26,5 до

40 ГГц

от -50 до -35 дБ включ.

0,25

1,7

св. -35 до 0 дБ

0,15

1,0

Пределы допускаемой абсолютной

модуль

фаза

погрешности измерений модуля/фазы

0 дБ

0,4

3

коэффициента отражения при уровне

от 100 кГц до

-15 дБ

0,7

5

доверительной вероятности 0,95

18 ГГц включ.

-25 дБ

1,8

13

после калибровки по набору

-35 дБ

4,0

30

калибровочных мер ZN-Z229/

0 дБ

0,5

3,5

ZV-Z229 при уровне выходной

св. 18 до

-15 дБ

0,8

6,5

мощности минус 10 дБ (1 мВт) и

26,5 ГГц включ.

-25 дБ

2,0

16

изменении температуры

-35 дБ

4,5

40

окружающей среды не более чем на

0 дБ

0,6

5

±5 °С, в зависимости от диапазона

св. 26,5 до

-15 дБ

1,0

8

частот и модуля коэффициента

40 ГГц

-25 дБ

2,5

20

отражения, дБ/градус

-35 дБ

5,0

50

Наименование характеристики

Значение

Рабочие условия применения:

• - температура окружающей среды, °С

• - относительная влажность воздуха, %, не более

от +18 до +28

80

Условия хранения и транспортирования:

• - температура окружающей среды, °С

• - относительная влажность воздуха, %, не более

от -20 до +60

90

Масса, кг, не более

16

Габаритные размеры (ширинахвысотахглубина), мм

461x240x351

Параметры электрического питания:

• - напряжение переменного тока, В

• - частота переменного тока, Гц

от 100 до 240

от 50 до 60

Потребляемая мощность, Вт, не более

450

Интерфейсы дистанционного управления

штатно

LAN

опция В10

LAN, GPIB

Время прогрева, мин

30

Средняя наработка на отказ, лет

10
