Анализатор телевизионный R&S ETL представляет собой универсальную, мульти-стандартную платформу для анализа ТВ сигналов. Он объединяет в себе функции анализатора спектра и испытательного ТВ приемника, обеспечивая при этом высокую точность измерений.

В режиме анализатора спектра прибор позволяет проводить несколько основных видов измерений:

-измерения параметров синусоидальных сигналов;

-измерения уровня гармоник синусоидальных сигналов;

-измерения спектра сигналов;

-измерения характеристик пакетных сигналов.

Передовая концепция прибора позволяет реализовать новые ТВ стандарты программно и аппаратно. Это позволило объединить в одном приборе аналоговые ТВ стандарты и цифровые DVB-T/H и DVB-T2. Для всех без исключения стандартов анализатор R&S ETL использует демодуляцию в реальном масштабе времени.

В режиме испытательного ТВ приемника анализатор R&S ETL предлагает широкий набор функций для измерения сигналов аналогового и цифрового телевидения. Основные группы измерений приведены ниже.

• -    Измерения для аналогового ТВ:

• -    измерения спектра;

• -    измерения параметров сигналов;

• -    измерения отношения сигнал/шум.

• -    Измерения для цифрового ТВ:

• -    измерения спектра;

• -    измерения обзорные для определения погрешности модуляции;

• -    измерения сигнального созвездия (анализ модуляции);

• -    измерения параметров сигналов;

• -    измерение наклона амплитудно-частотной характеристики (АЧХ).

Результаты измерения параметров сигнала можно выводить вместе с результатами анализа в виде таблиц. Для аналоговых сигналов в стандартную конфигурацию анализатора входит широкий набор функций измерения несущих звука и изображения. Функция видеоскопа, также входящая в стандартную конфигурацию, позволяет анализировать выбранные строки видеосигнала.

Прочная и компактная конструкция анализатора R&S ETL делает его особенно удобным для мобильного применения, что значительно упрощает измерения зоны покрытия вещательной сети.

Анализатор оснащен встроенным цветным дисплеем высокого разрешения. Управление анализатором осуществляется с помощью клавиш на передней панели или с помощью прилагаемой мыши с интерфейсом USB. Имеется возможность подключения внешнего монитора и клавиатуры. Широкий спектр дополнительных принадлежностей гарантирует оптимальное соответствие конфигурации прибора требованиям потребителя. Функции добавляются путем установки соответствующей программной опции.

В состав анализатора R&S ETL входит мощный компьютер с различными интерфей -сами и свободными местами для установки дополнительных карт.

Сетевой интерфейс (LAN) может использоваться для подключения анализатора R&S ETL к локальной сети для осуществления дистанционного управления.

Обладая диапазоном частот от 500 кГц до 3 ГГц анализатор R&S ETL перекрывает не только обычные телевещательные диапазоны, но и диапазоны L (1,4-1,7 ГГц) и S (1,92,7 ГГц).

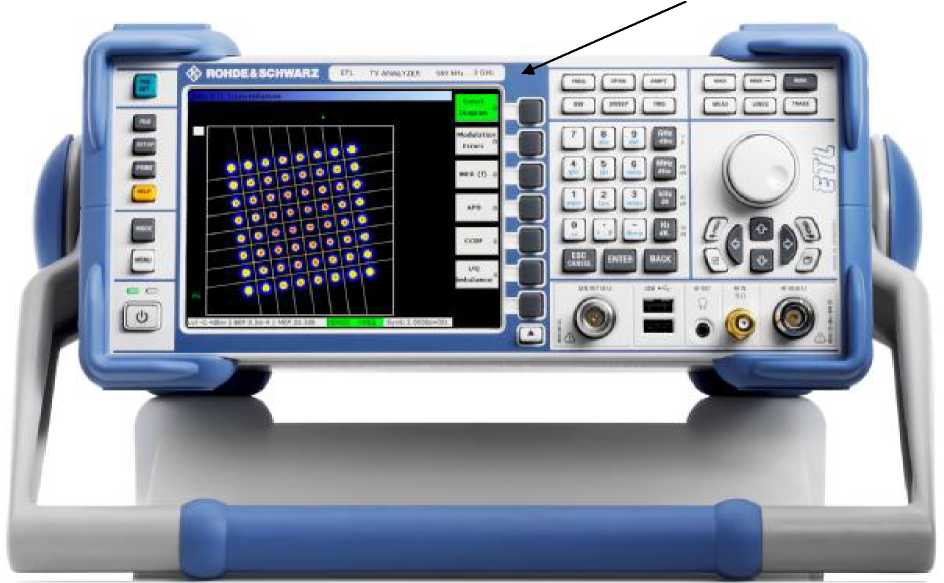

Внешний вид анализаторов показан на рисунке 1.

место нанесения знака об утверждении типа

Рисунок 1 - Внешний вид анализатора

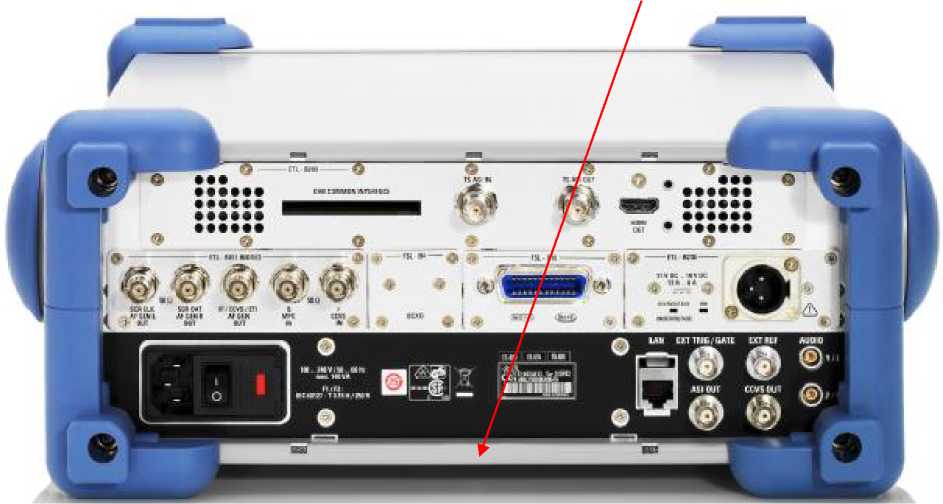

Схема пломбировки от несанкционированного доступа, приведена на рисунке 2

места пломбировки от несанкционированного

доступа

Рисунок 2 - Схема пломбировки от несанкционированного доступа

В комплект поставки входят : анализатор телевизионный R&S ETL (поставляется с опцией, указанной в заказе), соединительный кабель, руководство по эксплуатации, компактдиск (с руководством по эксплуатации).
