Принцип действия анализаторов цепей векторных ZVT8, ZVT20 основан на принципе рефлектометра - раздельного выделения измерительных сигналов (падающего; прошедшего через измеряемый СВЧ многополюсник; отраженных от его входов), преобразования их в опорный и измеряемые сигналы, формирование напряжений (амплитуда и фаза), пропорциональных этим сигналам с помощью гетеродинных приемников, и дальнейшего дискретного преобразования этих напряжений с целью цифровой обработки и индикации измеряемых величин. Выделение измерительных сигналов производится с помощью резистивных мостов для ZVT8 и направленных ответвителей для ZVT20. Падающий сигнал формируется встроенными в анализаторы цепей синтезаторами.

В анализаторах цепей векторных ZVT8, ZVT20 реализованы различные виды калибровок по наборам внешних калибровочных мер и соответствующие векторные коррекции составляющих систематической погрешности измерений.

Анализаторы цепей векторные ZVT8, ZVT20 конструктивно выполнены в корпусе настольного исполнения и работают под управлением встроенного персонального компьютера с операционной системой Windows. Для отображения программной панели управления необходимо подключение внешнего монитора.

Результаты измерений выводятся на экран дисплея в графической форме и могут быть сохранены в цифровой форме. Для работы в составе автоматизированных систем анализаторы цепей векторные ZVT8, ZVT20 обеспечивают подключение по интерфейсам GPIB и LAN (100Base-T).

Модели анализаторов цепей векторных ZVT8, ZVT20 отличаются диапазоном частот, в базовой конфигурации имеют 2 измерительных порта и следующие опции:

В4 - опция опорного генератора повышенной точности;

В6Х - опция дополнительных портов, где Х - количество дополнительных портов; В16 - опция прямого доступа к генератору и приемникам;

В21/В23 - опции аттенюаторов генератора для портов 1 и 3 (только для ZVT20); В32/В34 - опции аттенюаторов приемников для портов 2 и 4 (только для ZVT20); В11 - опция внутреннего сумматора (только для ZVT20);

К2 - опция временной области;

К4 - опция частотного преобразования;

К5 - опция векторных измерений смесителей;

К7 - опция импульсных измерений;

К9 - опция измерения ГВЗ смесителей;

К17 - опция полосы пропускания приемника 5 МГц;

К30/К31 - опции измерения коэффициента шума;

ZV-Z235/ZV-Z270 - наборы калибровочных мер.

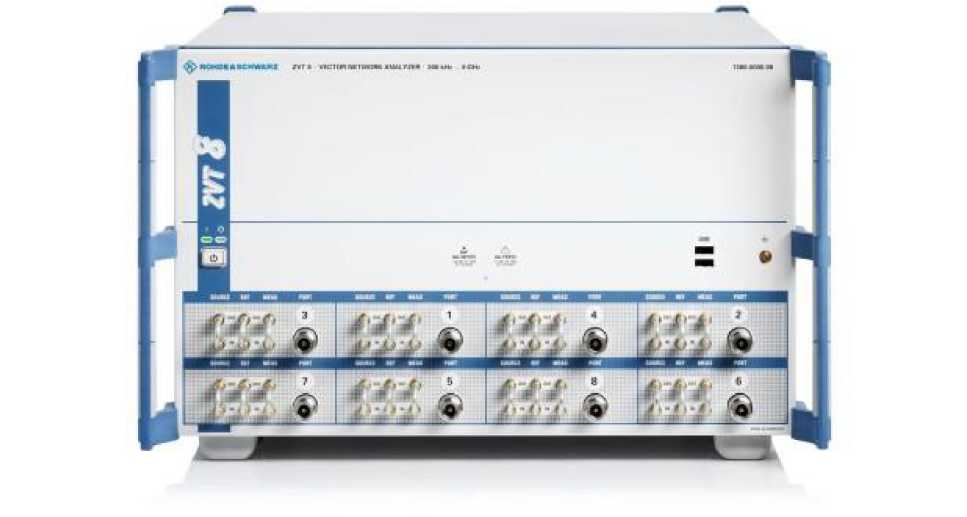

Внешний вид анализаторов цепей векторных ZVT8, ZVT20 представлен на рисунке 1. На рисунке 2 представлен вид задней панели и показаны места пломбирования от несанкционированного доступа.

Рисунок 1 - Внешний вид анализаторов цепей векторных ZVT8, ZVT20

юооооооооооооооооооооо ►ООО ж оооооооооооооо?

Рисунок 2

* - места для пломбирования от несанкционированного доступа

В комплект поставки входят: анализатор цепей векторный (ZVT8, ZVT20), опции к анализатору цепей (по отдельному заказу), кабель питания, техническая документация фирмы-изготовителя, методика поверки.

Пределы допускаемых погрешностей измерений коэффициентов передачи и отражения приведены для рабочего диапазона температур окружающей среды и изменении температуры не более ±1 ⁰С после выполнения калибровки.

Диапазон рабочих частот: анализаторов цепей векторных ZVT8 анализаторов цепей векторных ZVT20

Пределы допускаемой относительной погрешности установки частоты

Динамический диапазон при полосе пропускания фильтра ПЧ 10 Гц не менее, дБ:

для анализаторов цепей векторных ZVT8 в диапазонах частот:

от 300 кГц до 50 МГц

свыше 50 до 100 МГц

свыше 100 МГц до 4 ГГц

свыше 4 до 7 ГГц

свыше 7 до 8 ГГц

для анализаторов цепей векторных ZVT20 в диапазонах частот:

от 10 до 100 МГц

свыше 100 до 700 МГц

свыше 700 МГц до 8 ГГц

свыше 8 до 16 ГГц

свыше 16 до 20 ГГц

Диапазон установки уровня выходной мощности, дБм¹: для анализаторов цепей векторных ZVT8 в диапазонах частот: от 300 кГц до 50 МГц

свыше 50 МГц до 4 ГГц свыше 4 до 7 ГГц свыше 7 до 8 ГГц

для анализаторов цепей векторных ZVT20 в диапазонах частот: от 10 МГц до 13 ГГц свыше 13 до 20 ГГц

Пределы допускаемой абсолютной погрешности установки уровня мощности минус 10 дБм, дБ:

для ZVT8

для ZVT20

Пределы допускаемой абсолютной погрешности измерения уровня мощности минус 10 дБм, дБ:

в диапазонах частот : от 10 МГц до 8 ГГц

свыше 8 до 20 ГГц

Полоса пропускания фильтра ПЧ:

Уровень собственного шума приемников, нормализованный к полосе 1 Гц не более дБм:

для анализаторов цепей векторных ZVT8 в диапазонах частот: от 300 кГц до 100 МГц свыше 100 МГц до 4 ГГц свыше 4 до 8 ГГц

для анализаторов цепей векторных ZVT20 в диапазонах частот: от 100 до 700 МГц

свыше 700 МГц до 8 ГГц

свыше 8 до 16 ГГц

свыше 16 до 20 ГГц

Среднеквадратическое значение шумов измерительной трассы при измерении модуля коэффициента отражения, дБ, в диапазонах частот: для анализаторов цепей векторных ZVT8 в диапазонах частот : свыше 300 кГц при полосе ПЧ 1 кГц 0,004

для анализаторов цепей векторных ZVT20 в диапазонах частот :

от 700 МГц до 8 ГГц при полосе ПЧ 1 кГц                      0,004

свыше 8 до 20 ГГц при полосе ПЧ 1 кГц                        0,015

Пределы допускаемой абсолютной погрешности измерений модуля/фазы коэффициента отражения, дБ/градус, в диапазоне частот от 1 МГц до 8 ГГц для ZVT8 и от 50 МГц до 20 ГГц для ZVT20, для диапазонов модуля коэффициента отражения:

от 0 до минус 15 дБ

менее минус 15 до минус 25 дБ

менее минус 25 до минус 35 дБ

Пределы допускаемой абсолютной погрешности измерений модуля/фазы коэффициента передачи, дБ, для диапазонов модуля коэффициента передачи:

для ZVT8 в диапазоне частот от 50 МГц до 8 ГГц от 15 до 5 дБ менее 5 до минус 55 дБ менее минус 55 до минус 70 дБ менее минус 70 до минус 85 дБ

для ZVT20 в диапазоне частот от 50 до 400 МГц от 15 до минус 30 менее минус 30 до минус 45 дБ

для ZVT20 в диапазоне частот от 400 до 700 МГц от 15 до минус 50 менее минус 50 до минус 65 дБ

для ZVT20 в диапазоне частот от 700 МГц до 8 ГГц от 15 до 5 дБ менее 5 до минус 55 дБ менее минус 55 до минус 70 дБ менее минус 70 до минус 85 дБ

для ZVT20 в диапазоне частот от 8 до 20 ГГц от 15 до 5 дБ менее 5 до минус 35 дБ менее минус 35 до минус 50 дБ менее минус 50 до минус 65 дБ

Количество измерительных портов:

для ZVT8 в зависимости от опций для ZVT20 в зависимости от опций

Тип соединителей измерительных портов по ГОСТ РВ 51914-2002:

для ZVT8

для ZVT20

Модули коэффициентов отражения измерительных портов нескорректированные, дБ, в диапазонах частот не более: для ZVT8

в диапазоне частот от 300 кГц до 8 ГГц для ZVT20

от 10 до 50 МГц свыше 50 МГц до 2 ГГц свыше 2 до 20 ГГц

Напряжение питания от сети переменного тока частотой (50±1) Гц, В

Потребляемая мощность, В-А, не более: Время установления рабочего режима, ч, не более Время непрерывной работы, ч, не менее
