Принцип действия анализаторов цепей векторных R&S ZNC3, ZNB4, ZNB8 основан на принципе рефлектометра - раздельного выделения измерительных сигналов: падающего, прошедшего через измеряемый СВЧ четырехполюсник и отраженных от его входов, преобразования их в опорный и измеряемые сигналы, формирование напряжений, пропорциональных этим сигналам, и дальнейшего дискретного преобразования этих напряжений с целью цифровой обработки и индикации измеряемых величин. Выделение измерительных сигналов производится с помощью резистивных мостов.

Анализаторы цепей векторные R&S ZNC3, ZNB4, ZNB8 выполненны на единой конструктивной базе, но имеют различные диапазоны рабочих частот. Анализатор цепей векторный R&S ZNC3 работает в диапазоне частот от 9 кГц до 3 ГГц, анализатор цепей векторный R&S ZNB4 - в диапазоне частот от 9 кГц до 4,5 ГГц, анализатор цепей векторный R&S ZNB8 - в диапазоне частот от 9 кГц до 8,5 ГГц.

Анализаторы цепей векторные R&S ZNC3, ZNB4, ZNB8 имеют 2 измерительных порта с соединителями типа N по ГОСТ РВ 51914-2002.

В состав анализаторов цепей векторных R&S ZNC3, ZNB4, ZNB8 входят: синтезаторы частот сигнала и гетеродина, два резистивных моста, два опорных и два измерительных приемника, блок сбора данных и управления на основе встроенного персонального компьютера, источник питания.

Анализаторы цепей векторные R&S ZNC3, ZNB4, ZNB8 могут поставляются с дополнительной опцией «B22», которая обеспечивает установку двух дополнительных аттенюаторов для расширения диапазона регулировки уровня выходной мощности, подаваемого на измеряемое устройство.

Анализаторы цепей векторные R&S ZNB4, ZNB8 могут поставляются с дополнительной опцией «K17», обеспечивающей расширенный, до 10 МГц диапазон перестройки полосы пропускания фильтра промежуточной частоты ( далее ПЧ).

В анализаторах цепей векторных R&S ZNC3, ZNB4, ZNB8 реализованы однопортовая, полная двухпортовая, однонаправленная двухпортовая калибровка, нормализация частотной характеристики тракта передачи или отражения и соответствующая векторная коррекция составляющих систематической погрешности измерений.

Калибровка анализаторов цепей векторных R&S ZNC3, ZNB4, ZNB8 выполняется с использованием набора калибровочных мер ZV-Z270, входящего в комплект поставки.

Внешний вид анализаторов цепей векторных R&S ZNC3, ZNB4, ZNB8 представлен на рисунке 1. На рисунке 2 представлен вид задней панели и показано место пломбирования.

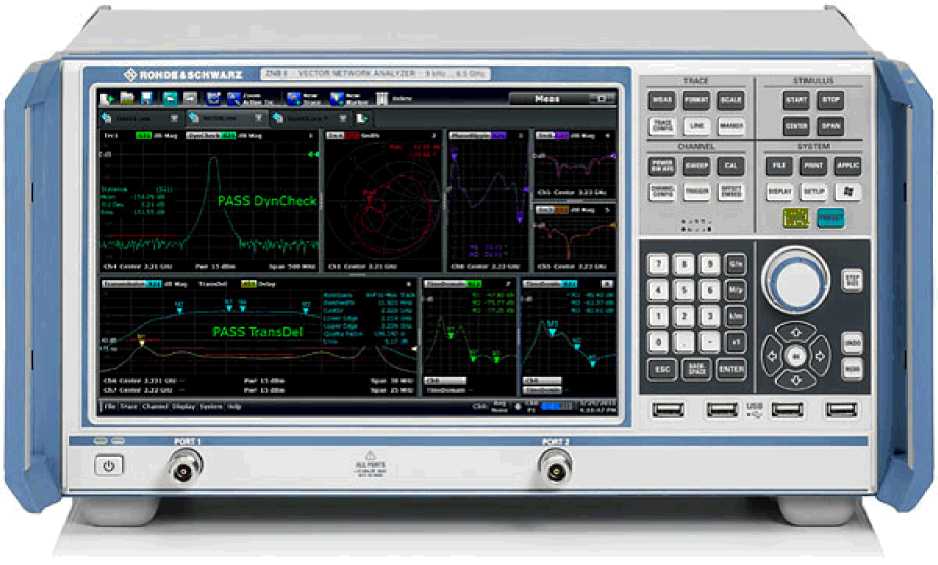

Рисунок 1 - Внешний вид анализаторов цепей векторных R&S ZNC3, ZNB4, ZNB8

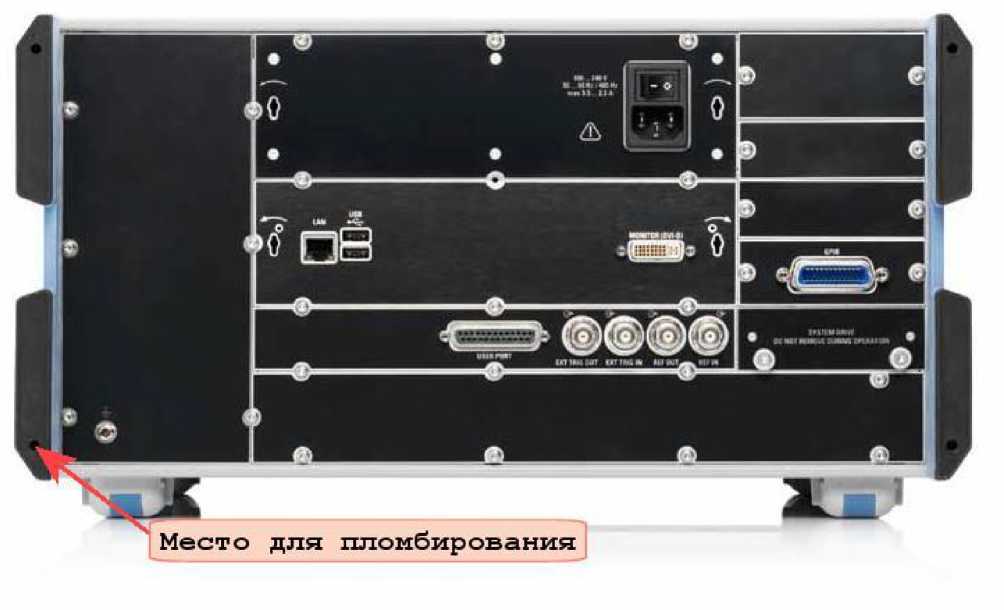

Рисунок 2 - Задняя панель и место для пломбирования анализаторов цепей векторных R&S ZNC3, ZNB4, ZNB8

Лист № 3 всего листов 7

Комплект поставки анализаторов цепей векторных R&S ZNC3, ZNB4, ZNB8 приведён в таблице 2.

Состав наборов калибровочных мер ZV-Z270 из комплекта поставки приведен в таблице 3.

Таблица 2 - Комплект поставки анализаторов цепей векторных R&S ZNC3, ZNB4, ZNB8

Таблица 3 - Состав набора калибровочных мер ZV-Z270

Пределы допускаемых погрешностей измерений коэффициентов передачи и отражения приведены для рабочего диапазона температур окружающей среды и изменении температуры не более ±1 ⁰С после выполнения однопортовой (только для коэффициента отражения) или полной двухпортовой калибровки с использованием набора калибровочных мер ZV-Z270 и кабеля СВЧ ZV-Z191 при уровне выходной мощности источника сигнала -10 дБм.

Диапазон рабочих частот:

анализаторов цепей векторных R&S ZNC3                          от 9 кГц до 3 ГГц

анализаторов цепей векторных R&S ZNB4                          от 9 кГц до 4,5 ГГц

анализаторов цепей векторных R&S ZNB8                           от 9 кГц до 8,5 ГГц

Пределы допускаемой относительной погрешности установки частоты     ±8-10"⁶

Динамический диапазон¹ при полосе пропускания фильтра ПЧ 10 Гц не менее, дБ:

для анализаторов цепей векторных R&S ZNC3 в диапазонах частот:

от 9 кГц до 100 кГц

свыше 100 кГц до 1 МГц

свыше 1 МГц до 3 ГГц

для анализаторов цепей векторных R&S ZNB4 и ZNB8 в диапазонах частот:

от 9 кГц до 100 кГц

свыше 100 кГц до 50 МГц свыше 50 МГц до 4 ГГц свыше 4 ГГц до 7 ГГц² свыше 7 ГГц до 8,5 ГГц

Диапазон установки уровня выходной мощности, дБм:

для анализаторов цепей векторных R&S ZNC3 без опции «B22»       от минус 10 до 10

для анализаторов цепей векторных R&S ZNC3 c опцией «B22»        от минус 50 до 10

для анализаторов цепей векторных R&S ZNB4 и ZNB8 без опции «B22» в диапазонах частот:

отражения¹⁾, дБ, для диапазонов модуля коэффициента отражения:

от 0 до минус 15 дБ

менее минус 15 дБ до минус 25 дБ

менее минус 25 дБ до минус 35 дБ

Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения³, градус, для диапазонов модуля коэффициента отражения:

от 0 до минус 15 дБ

менее минус 15 дБ до минус 25 дБ

менее минус 25 дБ до минус 35 дБ

Пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи2), дБ, для диапазонов модуля коэффициента передачи:

от 5 до минус 35 дБ

менее минус 35 дБ до минус 50 дБ

менее минус 50 дБ до минус 65 дБ

Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи3), градус, для диапазонов модуля коэффициента передачи:

от 5 до минус 35 дБ

менее минус 35 дБ до минус 50 дБ

менее минус 50 дБ до минус 65 дБ

Количество измерительных портов

Тип соединителей измерительных портов по ГОСТ РВ 51914-2002         N, «розетка»

Модули коэффициентов отражения измерительных портов в режиме источника сигнала нескорректированные, дБ, в диапазонах частот не более:

в диапазоне частот от 9 кГц до 50 МГц                         минус 20

в диапазоне частот свыше 50 кГц до 8,5 ГГц                     минус 30

Модули коэффициентов отражения измерительных портов в режиме приемника сигнала нескорректированные, дБ, в диапазонах частот не более:

в диапазоне частот от 9 кГц до 50 МГц                     минус 10

в диапазоне частот свыше 50 кГц до 8,5 ГГц                минус 20 в диапазоне частот от 9 кГц до 50 МГц

в диапазоне частот свыше 50 кГц до 8,5 ГГц Напряжение питания от сети переменного тока частотой (50±1) Гц, В Потребляемая мощность, В-А, не более:

для анализаторов цепей векторных R&S ZNC3 для анализаторов цепей векторных R&S ZNB4 и ZNB8 Время установления рабочего режима, ч, не более Время непрерывной работы, ч, не менее

Габаритные размеры измерительного блока, мм, не более

Масса измерительного блока, кг, не более

Рабочие условия эксплуатации:

температура окружающей среды, °C относительная влажность воздуха, при 40 °C, %, не более атмосферное давление, мм рт. ст.

Показатели надежности:

средний срок службы, лет, не менее средняя наработка на отказ, ч, не менее
