№1731 от 21.08.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 42333
О переоформлении свидетельства об утверждении типа средства измерений № 61519 "Генераторы сигналов SGT100A" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 1731 от 21.08.2018
Приложение к приказу Федерального агентства по техническому регулированию и метрологии
от «21» августа 2018 г. №1731
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Генераторы сигналов SGT100A
Назначение средства измеренийГенераторы сигналов SGT100A предназначены для формирования немодулированных СВЧ колебаний, а также колебаний с различными видами модуляций в диапазоне частот до 6 ГГц.
Описание средства измеренийПринцип работы генераторов сигналов SGT100A основан на формировании в приборе базового диапазона частот синтезатором высокой частоты и расширением его вниз и вверх в устройстве формирования выходного сигнала. Источником опорной частоты для синтезатора высокой частоты служит кварцевый генератор частотой 10 МГц. Выходной уровень генератора регулируется аттенюатором и контролируется системой автоматической регулировки уровня. Для воспроизведения сигналов с различными видами модуляции генератор оснащен квадратурным и импульсным модуляторами и источником модулирующих сигналов на основе цифро-аналогового преобразователя (ЦАП). При этом формирование отсчетов для ЦАП с необходимым видом модуляции производится на внешнем компьютере и загружа
ется в виде сигнального файла в генератор с помощью цифрового интерфейса связи.
Конструктивно генераторы сигналов SGT100A выполнены в виде настольного лабораторного прибора, на передней панели которого находятся индикаторы статуса генератора, а на задней - разъем выхода СВЧ, входы и выходы сигналов опорной частоты, входы и выходы модулирующих сигналов. Управление генераторами осуществляется по интерфейсу дистанционного управления с помощью внешнего ПЭВМ. Генераторы сигналов SGT100A оснащены интерфейсами USB, LAN, PCI Express.
Генераторы сигналов SGT100A имеют следующие опции:
KB106 - опция расширения частотного диапазона до 6 ГГц;
B1 - опция опорного генератора повышенной точности;
К22 - опция импульсной модуляции;
К510 - опция генератора квадратурных сигналов;
K511/K512/K521/K522/K523 - опции расширения характеристик генератора квадратурных сигналов (объема памяти и полосы частот).
Внешний вид генераторов сигналов SGT100A, место нанесения знака утверждения типа и место нанесения знака поверки представлены на рисунке 1. Схема пломбировки от несанкционированного доступа приведена на рисунке 2.

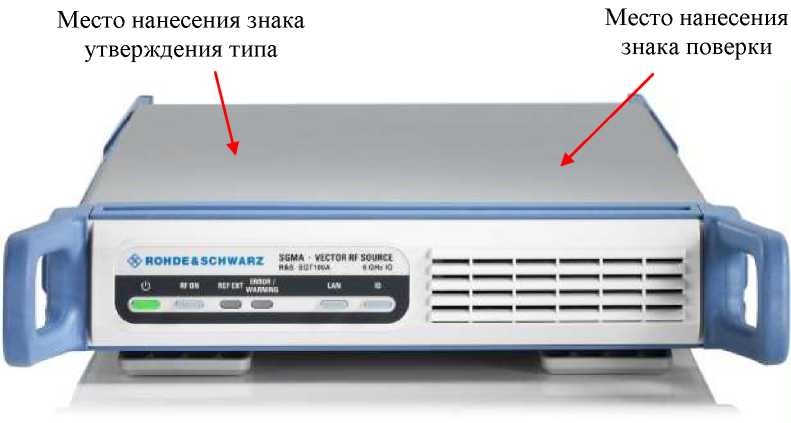

Место нанесения знака утверждения типа
Место нанесения
знака поверки
Рисунок 1 - Общий вид средства измерений

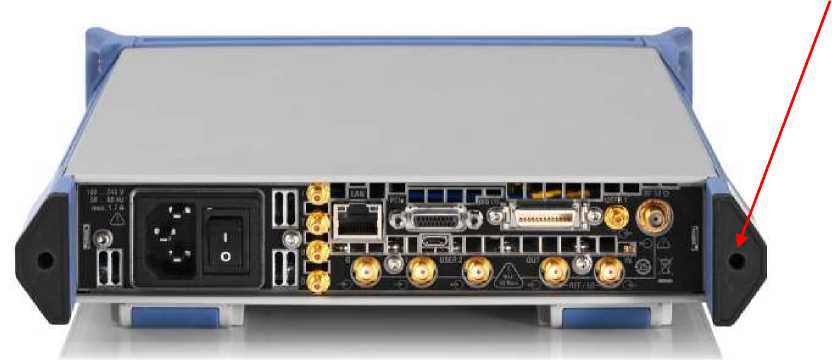

Место пломбировки
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечениеПрограммное обеспечение (ПО) «R&S SGMA-GUI software» предназначено только для управления режимами работы генераторов сигналов SGT100A и не может быть использовано отдельно от измерительно-вычислительной платформы этих генераторов.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик генераторов за пределы допускаемых значений.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
R&S SGMA-GUI software |
|
Номер версии (идентификационный номер) ПО |
не ниже 3.20.261.31 |
|
Цифровой идентификатор ПО |
- |
Метрологические и технические характеристики генераторов сигналов SGT100A приведены в таблицах 2 - 7.
Таблица 2 - Частотные параметры
|
Наименование характеристики |
Значение |
|
Диапазон частот, МГц: | |
|
штатно |
от 1 до 3000 |
|
опция KB106 |
от 1 до 6000 |
|
Дискретность установки частоты, Гц |
0,001 |
|
Выход/вход опорной частоты, МГц |
10, 1000 |
|
Пределы допускаемой относительной погрешности установки частоты 6f при работе от внутренней опорной частоты: |
±Г10-6 |
|
штатно | |
|
опция B1 |
±Г10-7 |
Таблица 3 - Параметры уровня выходного сигнала
|
Наименование характеристики |
Значение |
|
Диапазон установки значений уровня выходного сигнала на нагрузке 50 Ом, дБмВт1 |
от -120 до +17 |
|
Дискретность установки уровня выходного сигнала, дБ |
0,01 |
|
Пределы допускаемой абсолютной погрешности установки уровня выходного сигнала, в диапазоне частот, дБ, не более: от 1 МГц до 3 ГГц включ. свыше 3 до 6 ГГц включ. |
±0,7 ±0,9 |
|
Предел допускаемого значения КСВН выхода ВЧ, волновое сопротивление 50 Ом |
1,8 |
|
Тип выходного разъема |
SMA «розетка» |
|
Здесь и далее: 1 дБмВт - дБ относительно 1 мВт | |
Таблица 4 - Параметры спектра выходного сигнала в режиме непрерывных колебаний
|
Наименование характеристики |
Значение |
|
Уровень гармонических составляющих для уровня выходного сигнала менее плюс 8 дБмВт, дБн2, не более |
-30 |
|
Уровень негармонических составляющих при отстройках от несущей свыше 10 кГц, в диапазоне частот, дБн, не более: от 1 МГц до 1,5 ГГц включ. |
-76 |
|
от 1,5 до 3 ГГц включ. |
-70 |
|
от 3 до 6 ГГц включ. |
-64 |
|
Спектральная плотность мощности фазовых шумов на частоте 1 ГГ ц при отстройке от несущей на 20 кГц, дБн/Гц3, не более |
-126 |
|
Здесь и далее: 2 дБн - дБ относительно уровня несущей | |
|
дБн/Гц - дБ относительно уровня несущей, приведенное к полосе пропускания 1 Гц | |
Таблица 5 - Параметры выходного сигнала в режиме внутренней импульсной модуляции (опция К22)
|
Наименование характеристики |
Значение |
|
Диапазон установки периода следования импульсов, с |
от 10-/ до 102 |
|
Диапазон установки длительности импульсов, с |
от 2Ч0-8 до 102 |
|
Время нарастания/спада радиоимпульса, нс, не более |
10 |
|
Коэффициент подавления сигнала несущей в паузе между радиоимпульсами, дБ, не менее |
80 |
Таблица 6 - Параметры выходного сигнала в режиме внутренней квадратурной модуляции (опции К510, К521, К522, К523)
|
Наименование характеристики |
Значение |
|
Полоса модуляции, МГц: опция K510 |
60 |
|
опция К521 |
120 |
|
опция К522 |
160 |
|
опция К523 |
240 |
|
Неравномерность АЧХ в полосе модуляции, дБ, не более |
±1 |
|
Подавление несущей и зеркального канала, дБ, не менее |
45 |
|
Пределы допускаемой абсолютной погрешности среднеквадратического значения векторной ошибки для модуляции типа 16QAM, скорости передачи 10 кГц, уровня менее 0 дБмВт, частоты более 80 МГц, %, не более |
±1,6 |
Таблица 7 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочие условия применения:
|
от 5 до 45 от 30 до 90 от 84 до 106,7 |
|
Хранение/транспортирование:
|
от -40 до +60 70 |
|
Напряжение питающей сети, В |
от 198 до 242 |
|
Частота питающей сети, Гц |
от 49,5 до 50,5 |
|
Потребляемая мощность, Вт, не более |
70 |
|
Масса, кг, не более |
4 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
250х53х401 |
|
Время прогрева, мин |
30 |
наносится на верхнюю панель генератора сигналов SGT100A методом наклейки в соответствии с рисунком 1 и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 8 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Генератор сигналов |
SGT100A |
1 шт. |
|
Опции к генератору |
- |
по заказу |
|
Кабель питания |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 комплект |
|
Методика поверки |
РТ-МП-2821-441-2015 |
1 экз. |
осуществляется по документу РТ-МП-2821-441-2015 «ГСИ. Генераторы сигналов SGT100A.
Методика поверки», утвержденному ФБУ «Ростест-Москва» 16 декабря 2015 года.
Основные средства поверки:
-
- стандарт частоты рубидиевый GPS-12RG (регистрационный номер в Федеральном фонде 43830-10);
-
- частотомер универсальный CNT-90XL (регистрационный номер в Федеральном фонде 41567-09);
-
- анализатор спектра FSW26 (регистрационный номер в Федеральном фонде 52615-13);
-
- преобразователь измерительный NRP-Z51 (регистрационный номер в Федеральном фонде 37008-08);
-
- анализатор цепей векторный ZNB8 (регистрационный номер в Федеральном фонде 49105-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на верхнюю панель генераторов сигналов SGT100A в соответствии с рисунком 1 или на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к генераторам сигналов SGT100AГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия"
ИзготовителиФирма “Rohde & Schwarz GmbH & Co. KG”, Германия
Адрес: Muehldorfstrasse 15, 81671 Munich, Germany
Телефон: +49 89 41 29 0
Факс: +49 89 41 29 12 164
Web-сайт: https://www.rohde-schwarz.com
E-mail: customersupport@rohde-schwarz.com
Фирма “Rohde & Schwarz zavod Vimperk, s.r.o”, Чехия
Адрес: Spidrova 49, 385 01 Vimperk, Czech Republic
Телефон: +420 388 452 109
Web-сайт: https://www.rohde-schwarz.com
E-mail: customersupport@rohde-schwarz.com
ЗаявительПредставительство фирмы “РОДЕ И ШВАРЦ ГМБХ И КО.КГ” (Германия) г. Москва ИНН 9909002668
Адрес: 117335 Москва, Нахимовский проспект, дом 58, комната 3, этаж 6
Телефон: +7 (495) 981-3560
Факс: +7 (495) 981-3565
W eb -сайт: https ://www.rohde- schwarz. com/ru
E-mail: sales.russia@rohde-schwarz.com
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00
Web-сайт: http://www.rostest.ru
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа RA.RU.310639 от 16.04.2015 г.
