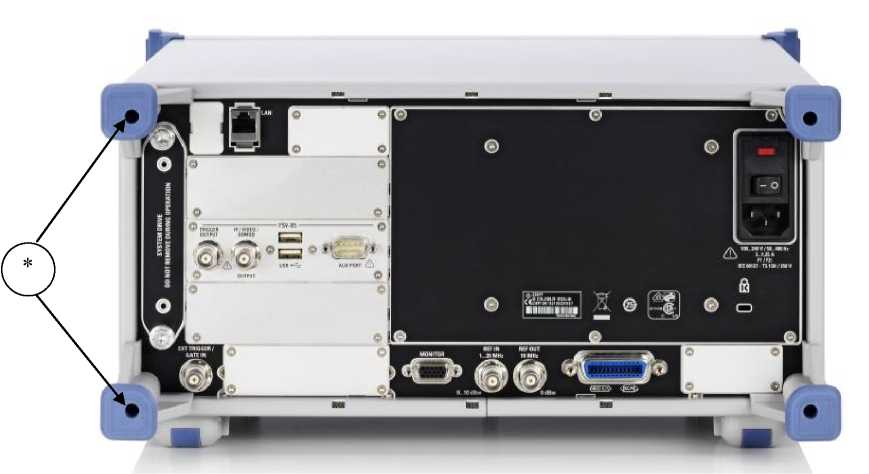

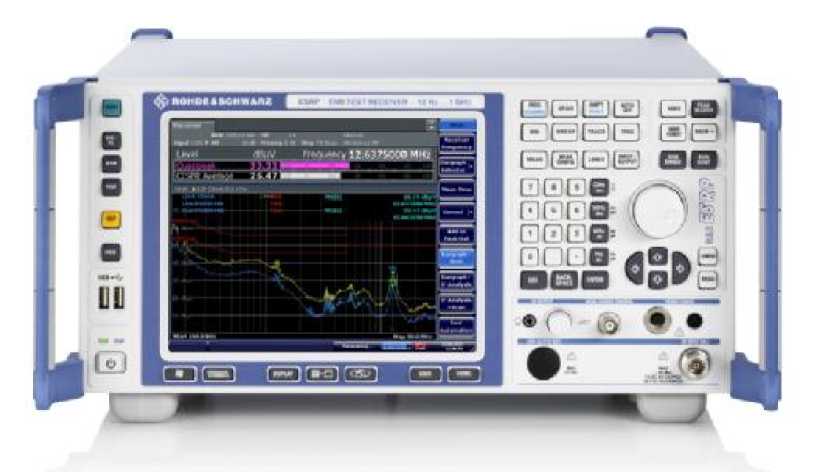

Наименование характеристик

Значения характеристик

Диапазон частот:

ESRP3

ESRP7

от 9 кГц до 3,6 ГГц от 9 кГц до 7 ГГц

от 10 Гц с опцией В29

Номинальное значение частоты опорного кварцевого генератора

10 МГц

Пределы допускаемой основной относительной погрешности частоты опорного генератора, 5_ОП

±1х10^-6

c опцией термостатированного    ± j _{х 7}

генератора опорной частоты B4

Пределы допускаемой абсолютной погрешности измерения частоты F_ИЗМ в режиме частотомера (при отношении сигнал/шум не менее 25 дБ)

±(don X F^m + R)

Разрешение частотомера, R

0,001 Гц

Диапазон полос обзора

0 Гц; от 10 Гц до полного диапазона частот

Пределы допускаемой относительной погрешности установки полосы обзора

±0,1 %

Режимы сканирования приемника

Частотное,

во временной области (опция K53)

Диапазон частот, измеряемый в параллельном режиме, при сканировании во временной области

0,66 МГц при RBW = 200 Гц

30 МГц при RBW = 9 кГц

• 24.6 МГц при RBW = 120 кГц

• 25.6 МГц при RBW = 1 МГц

Уровень фазовых шумов относительно уровня несущей на несущей частоте 500 МГц, при отстройке от несущей, не более

100 Гц

1 кГц

10 кГц

100 кГц

1 МГц

минус 84 дБ/Гц минус 101 дБ/Гц минус 106 дБ/Гц минус 115 дБ/Гц минус 134 дБ/Гц

Диапазон перестройки фильтров полосы пропускания ПЧ, RBW

от 10 Гц до 10 МГц (с шагом 1-2-3-5),

20 МГц, 28 МГц и 40 ГГц в нулевой полосе обзора

200 Гц, 9 кГц, 120 кГц, 1 МГц - фильтры электромагнитной совместимости (ЭМС)

10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц -дополнительные фильтры ЭМС с опцией В29

от 10 Гц до 300 кГц (с шагом 1-2-3-5) -фильтры БПФ

Пределы допускаемой относительной погрешности установки ширины полос пропускания ПЧ по уровню минус 3 дБ

±3 %

Пределы допускаемой относительной

погрешности установки ширины полос

±3 %

пропускания ПЧ по уровню минус 6 дБ

(фильтры ЭМС):

Коэффициент прямоугольности фильтров

полосы пропускания (по уровням минус

5:1

60 дБ и минус 3 дБ), не более:

Коэффициент прямоугольности фильтров

ЭМС (по уровням минус 60 дБ и минус 6

4:1

дБ), не более

Диапазон      перестройки       полос

от 1 Гц до 10 МГц (с шагом 1-2-3-5),

видеофильтра

20 МГц, 28 МГц, 40 МГц

Диапазон     перестройки     фильтров

преселекции (опция B2), в диапазоне

от 10 Гц до 150 кГц

фиксированный

НЧ

частот по уровню минус 6 дБ

фиксированные

полосовые

от 150 кГц до 30 МГц

35 МГц

от 30 МГц до 80 МГц

94 МГц

от 80 МГц до 130 МГц

94 МГц

от 130 МГц до 180 МГц

91 МГц

от 180 МГц до 230 МГц

105 МГц

от 230 МГц до 300 МГц

110 МГц

от 300 МГц до 425 МГц

195 МГц

от 425 МГц до 570 МГц

200 МГц

от 570 МГц до 715 МГц

210 МГц

от 715 МГц до 860 МГц

200 МГц

от 860 МГц до 1005 МГц

200 МГц

от 1005 МГц до 1750 МГц

фиксированные

от 1750 МГц до 2850 МГц от 2850 МГц до 4850 МГц от 4850 МГц до 7000 МГц

ВЧ

Предусилитель (опция В2)

усиление 20 дБ от 1 кГц до 7 ГГц

Диапазон измеряемых уровней

от среднего уровня шумов до +30 дБ

относительно 1 мВт

Средний уровень собственных шумов в

с выключенным

c включенным

режиме анализатора спектра, приведенный

предусилителем

предусилителем

к 1 Гц, относительно 1 мВт, не более:

на частоте 10 Гц

минус 90 дБ

на частоте 20 Гц

минус 100 дБ

на частоте 100 Гц

минус 110 дБ

на частоте 1 кГц

минус 120 дБ

минус 140 дБ

от 9 кГц до 100 кГц

минус 130 дБ

минус 150 дБ

от 100 кГц до 1 МГц

минус 145 дБ

минус 155 дБ

от 1 МГц до 1 ГГц

минус 152 дБ

минус 165 дБ

от 1 Гц до 3,6 ГГц

минус 150 дБ

минус 162 дБ

от 3,6 ГГц до 6 ГГц

минус 148 дБ

минус 160 дБ

от 6 ГГц до 7 ГГц

минус 146 дБ

минус 158 дБ

Средний уровень собственных шумов в режиме   измерительного   приемника

(детектор      средних      значений),

относительно 1 мкВ, не более:

на частоте 10 Гц, RBW = 10 Гц на частоте 20 Гц, RBW = 10 Гц

на частоте 100 Гц, RBW = 10 Гц

на частоте 1 кГц, RBW = 100 Гц от 9 кГц до 100 кГц, RBW = 200 Гц от 100 кГц до 150 кГц, RBW = 200 Гц от 150 кГц до 1 МГц, RBW = 9 кГц от 1 МГц до 30 МГц, RBW = 9 кГц от 30 МГц до 1 ГГц, RBW=120 кГц от 1 ГГц до 3,6 ГГц, RBW=1 МГц от 3,6 ГГц до 6 ГГц, RBW=1 МГц

от 6 ГГц до 7 ГГц, RBW=1 МГц

с выключенным предусилителем

27 дБ

17 дБ

7 дБ

7 дБ

0 дБ

минус 15 дБ

2 дБ минус 5 дБ

6 дБ

17 дБ

19 дБ

21 дБ

с включенным предусилителем минус 13 дБ минус 20 дБ минус 25 дБ минус 8 дБ

минус 18 дБ минус 7 дБ

5 дБ

7 дБ

9 дБ

Пределы допускаемой абсолютной погрешности измерения уровня сигнала минус 10 дБ относительно 1 мВт на частоте 64 МГц

(опорный уровень минус 10 дБ относительно 1 мВт, ослабление входного аттенюатора 10 дБ, RBW = 10 кГц)

с выключенным преселектором

±0,2 дБ

с включенным преселектором

±0,3 дБ

Неравномерность амплитудно-частотной характеристики относительно уровня на частоте 64 МГц, не более в диапазоне частот от 10 Гц до 9 кГц в диапазоне частот от 9 кГц до 10 МГц в диапазоне частот от 10 МГц до 3,6 ГГц в диапазоне частот от 3,6 ГГц до 7 ГГц

с выключенным преселектором

±1,0 дБ ±0,5 дБ ±0,3 дБ ±0,5 дБ

с включенным преселектором

±1,0 дБ

±0,6 дБ

±0,6 дБ

±0,8 дБ

Диапазон и шаг перестройки аттенюатора СВЧ

от 0 до 70 дБ через 5 дБ

Пределы допускаемой абсолютной погрешности измерения уровня из-за переключения ослабления входного аттенюатора на частоте 64 МГц относительно ослабления 10 дБ

±0,2 дБ

Пределы допускаемой абсолютной погрешности измерения уровня из-за переключения полосы пропускания относительно RBW = 10 кГц, при RBW

фильтры развертки фильтры БПФ

±0,1 дБ

±0,2 дБ

Пределы допускаемой абсолютной погрешности измерения уровня из-за нелинейности шкалы (при отношении сигнал/шум не менее 16 дБ)

от 0 до минус 50 дБ от минус 50 до минус 60 дБ от минус 60 дБ до минус 70 дБ

±0,1 дБ ±0,15 дБ ±0,2 дБ

Пределы допускаемой абсолютной погрешности измерения уровня в диапазоне от минус 70 дБ до

0 дБ относительно опорного уровня, при отношении сигнал/шум не менее 20 дБ и доверительной вероятности 95%

с выключенным преселектором от 9 кГц до 10 МГц от 10 МГц до 3,6 ГГц от 3,6 ГГц до 7 ГГц

±0,4 дБ ±0,31 дБ

±^0,4 д^Б

с включенным преселектором от 9 кГц до 3,6 ГГц от 3,6 ГГц до 7 ГГц

±0,47 дБ

±0,57 дБ

Типы детекторов

Максимальный пиковый, минимальный пиковый, среднеквадратический RMS, квазипиковый, средний AVG, CISPR-AVG, CISPR-RMS

Пределы допускаемой абсолютной погрешности выполнения амплитудного соотношения квазипикового детектора (в соответствии с ГОСТ Р 51318.16.1.1-2007)

±1,5 дБ

Пределы допускаемой абсолютной погрешности выполнения импульсной характеристики квазипикового детектора (в соответствии с ГОСТ Р 51318.16.1.1-2007)

Частота повторения, Гц

Значения импульсной характеристики и её допустимые отклонения, дБ, в полосе частот:

от 9 до150 кГц

от 0,15 до 30 МГц

от 30 до 1000 МГц

1000

-

минус 4,5 ± 1,0

минус 8,0 ± 1,0

100

минус 4,0 ± 1,0

опорное значение

опорное значение

60

минус 3,0 ± 1,0

-

-

25

опорное значение

-

-

20

-

+6,5 ± 1,0

+9,0 ± 1,0

10 (опция В2)

+4,0 ± 1,5

+ 10,0 ± 1,5

+ 14,0 ± 1,5

Относительный               уровень

интермодуляционных искажений 3 порядка L^₃, выраженный в виде точки пересечения 3 порядка (TOI)¹, при сдвиге по частоте не менее 5xRBW или 10 кГц (что больше), относительно 1 мВт, не менее

от 10 МГц до 100 МГц от 100 МГц до 3,6 ГГц от 3,6 ГГц до 7 ГГц

с выключенным преселектором и выключенным предусилителем

с включенным преселектором и выключенным предусилителем

с включенным преселектором и включенным предусилителем

• 12 дБ

• 13 дБ

15 дБ

5 дБ

8 дБ

5 дБ

минус 16 дБ

минус 14 дБ

минус 10 дБ

¹TOI = (2*Ь_омео,- L_hM3)/2, где: Ь_омео. - уровень входного сигнала смесителя

Относительный уровень гармонических искажений 2-го порядка Lk2, выраженный в виде точки пересечения 2-го порядка (SHI)², в диапазоне частот, относительно 1 мВт, не менее

от 100 МГц до 3,5 ГГц

с выключенным преселектором и выключенным предусилителем

с включенным преселектором и выключенным предусилителем

с включенным преселектором и включенным предусилителем

45 дБ

50 дБ

35 дБ

²SHI = Lc^c.- L_k2, где: L_Cm_№, - уровень входного сигнала смесителя

Уровень подавления каналов приема зеркальных частот, промежуточных частот и прочих паразитных каналов, относительно уровня несущей, не более

минус 70 дБ

Уровень остаточных сигналов комбинационных частот, относительно 1 мВт, не более

вход заглушен, аттенюатор 0 дБ, частота не менее 1 МГц

минус 103 дБ

Входное сопротивление анализатора

50 Ом

КСВН входа (аттенюатор СВЧ 10 дБ) в диапазоне частот, не более

до 3,6 ГГц от 3 ГГц до 7 ГГц

1,5

2,0

Разъем СВЧ входа:

N-тип «розетка»

Характеристики следящего генератора (опция B9)

Диапазон частот сигнала

ESRP3

ESRP7

от 100 кГц до 3,6 ГГц от 100 кГц до 7 ГГц

Диапазон уровней сигнала, относительно 1 мВт

от минус 60 дБ до 0 дБ

Пределы допускаемой абсолютной погрешности выходного уровня сигнала минус 10 дБ относительно 1 мВт на частоте 64 МГц, не более

±1,0 дБ

Неравномерность амплитудно-частотной характеристики относительно уровня минус 10 дБ относительно 1 мВт на частоте 64 МГц, не более

±3,0 дБ

Разъем СВЧ выхода:

N-тип «розетка»

Рабочие условия эксплуатации:

• - температура окружающего воздуха

• - относительная влажность воздуха

от +5 °С до +40 °С от 40 % до 90 %

Условия хранения и транспортирования:

• - температура окружающего воздуха

• - относительная влажность воздуха

от минус 40 °С до +70 °С не более 90 %

Масса без опций, не более

9,5 кг

Габаритные размеры (ширинахвысотахглубина)

412 мм х 197 мм х 417 мм

Питание от сети переменного тока

от 100 В до 240 В; от 50 Гц до 400 Гц

Потребляемая мощность

не более 180 Вт

Напряжение питания постоянного тока

опция B30         от 10 до 28 В

Время прогрева

30 мин
