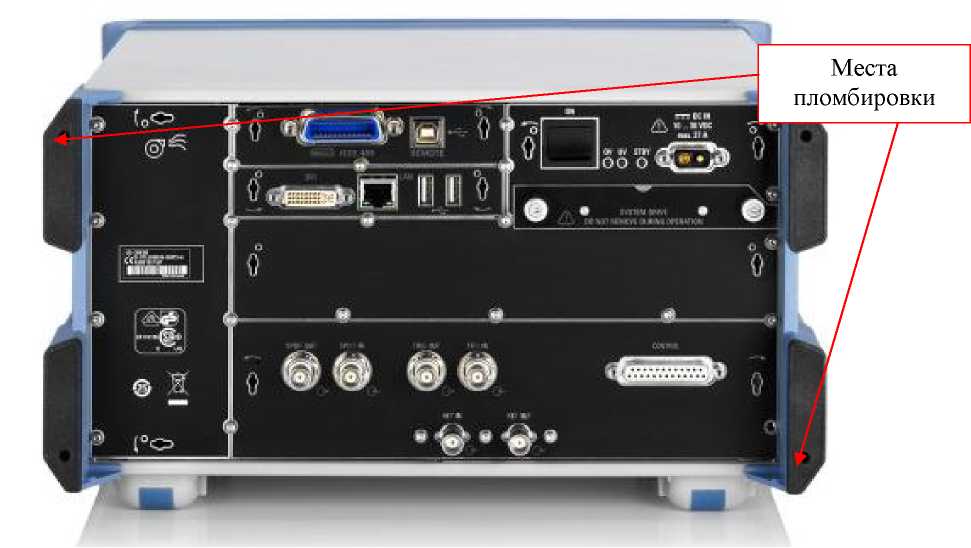

Таблица 8 - Комплектность тестеров средств радиосвязи CMA180

Наименование

Обозначение

Количество

Тестер средств радиосвязи CMA180

1 шт.

Опции (по отдельному заказу)

в соответствии с заказом

Комплект ЗИП

1 шт.

Руководство по эксплуатации

1 экз.

Методика поверки

МП РТ 2204-2014 с изменениями № 1

1 экз.

Наименование характеристики

Значение

Номинальное значение частоты опорного кварцевого генератора, МГц

10

Пределы допускаемой относительной погрешности частоты опорного генератора 6f

Штатно

±10^-6

Опция В690А

±10^-7

Опция B690M

±340"⁸

Наименование характеристики

Значение

1

2

Диапазон частот, Гц

от 10⁵ до 3М0^У

Разрешение по частоте, Гц

1

Диапазон установки значений уровня выходного сигнала на нагрузке 50 Ом на выходе RF OUT, в диапазоне частот, дБмВт¹⁾

от 0,1 МГц до 30 МГц включ.

от минус 120 до 8

св. 30 МГц до 2 ГГц включ.

от минус 120 до 10

св. 2 ГГц до 3 ГГц включ.

от минус 112 до 5

Дискретность установки уровня выходного сигнала, дБ

0,01

Пределы допускаемой абсолютной погрешности установки уровня, в диапазоне частот, дБ

от 0,1 МГц до 1 МГц включ.

±2

св. 1 МГц до 2 ГГц включ.

±1

св. 2 ГГц до 2,7 ГГц включ.

±2

св. 2,7 ГГц до 3 ГГц включ.

±2

Волновое сопротивление выхода RF OUT, Ом

50

КСВН выхода RF OUT, не более

1,5

Тип выходного разъема

N «розетка»

Уровень гармонических составляющих для уровня выходного сигнала

2 дБмВт на выходе RF OUT, дБн²⁾, не более

минус 30

Уровень негармонических составляющих, в диапазоне частот, дБн, не более

от 100 кГц до 30 МГц включ.

минус 60

св. 30 МГц до 2 ГГц включ.

минус 55

св. 2 ГГц до 3 ГГц включ.

минус 45

Уровень фазовых шумов на несущей частоте 1 ГГц при отстройке от несущей 10 кГц, дБн/Гц³⁾, не более

минус 110

Диапазон установки коэффициента амплитудной модуляции Кам, %

от 0 до 100

Дискретность установки Кам, %

0,1

Пределы допускаемой абсолютной погрешности установки коэффициента амплитудной модуляции (внутренняя модуляция), %

±1

Коэффициент гармоник огибающей в режиме амплитудной модуляции, %, не более

1

Диапазон модулирующих частот для амплитудной модуляции, Гц

от 0,1 до 2,1М0⁴

1

2

Диапазон установки девиации частоты, Гц

от 0 до 10⁵

Пределы допускаемой абсолютной погрешности установки девиации частоты Fд (внутренняя модуляция), Гц

±(0,0ГБд + 30)

Коэффициент гармоник огибающей в режиме частотной модуляции, %, не более

1

Диапазон модулирующих частот для частотной модуляции, Гц

от 0,1 до 2,Г10⁴

Наименование характеристики

Значение

1

2

Диапазон установки опорных уровней мощности, в зависимости от входа, дБмВт

RF IN

от минус 36 до 20

RF COM

от минус 13 до 50

Динамический диапазон относительно уровня опорной мощности при полосе пропускания 1 кГц, в диапазоне частот, дБ, не менее

от 1 МГц до 2 ГГц включ.

95

св. 2 ГГц до 3 ГГц включ.

90

Уровень фазовых шумов на несущей частоте 1 ГГц при отстройке от несущей 10 кГц, дБн/Гц, не более

минус 110

Пределы допускаемой абсолютной погрешности измерения уровня по входу RF COM в диапазоне от 20 до 50 дБмВт в диапазоне частот от 1 МГц до 1 ГГц в нормальных условиях применения, дБ

±0,4

Пределы допускаемой абсолютной погрешности измерения уровня в диапазоне частот от 1 МГц до 3 ГГц в рабочих условиях применения, дБ

±1

Уровень гармонических искажений относительно несущей, дБ, не более

минус 30

Уровень подавления каналов приема зеркальных частот, промежуточных частот и прочих паразитных каналов

от 0,1 МГц до 2 ГГц включ.

55

относительно несущей, в диапазоне частот, дБ, не менее

св. 2 ГГц до 3 ГГц включ.

45

Уровень остаточных сигналов комбинационных частот, дБмВт, не более

минус 90

Диапазон измерения коэффициента амплитудной модуляции Кам, %

от 0 до 100

Диапазон модулирующих частот для амплитудной модуляции, Гц

от 10 до 2,1Л0⁴

Пределы допускаемой абсолютной погрешности измерения коэффициента амплитудной модуляции, %

±1

Диапазон измерения девиации частоты, Гц

от 0 до 9,6Л0⁴

Диапазон модулирующих частот для частотной модуляции, Гц

от 10 до 2,1Л0⁴

Пределы допускаемой абсолютной погрешности измерения девиации частоты Бд, Гц

±(0,01-Бд + 30)

Диапазон модулирующих частот при измерении коэффициента гармоник огибающей, Гц

от 10² до 1,05Л0⁴

Пределы допускаемой абсолютной погрешности измерения коэффициента гармоник огибающей, %

±0,5

1

2

Волновое сопротивление входа RF IN, Ом

50

КСВН входа RF IN, не более

1,5

Тип входного разъема

N «розетка»

Наименование характеристики

Значение

Диапазон частот, Гц

от 20 до 2,140⁴

Разрешение по частоте, Гц

1

Диапазон установки значений уровня выходного сигнала, В

от 10^-2 до 5

Дискретность установки уровня выходного сигнала, %

0,1

Пределы допускаемой относительной погрешности установки уровня выходного сигнала, %

±1,5

Коэффициент гармоник выходного сигнала, не более, %

0,025

Выходное сопротивление, не более, Ом

4

Тип выходного разъема

BNC «розетка»

Наименование характеристики

Значение

Диапазон частот вольтметра, Гц

от 50 до 240⁴

Диапазон измеряемых значений уровня входного сигнала, В

от 10^-3 до 30

Разрешение по уровню входного сигнала, %

0,1

Пределы допускаемой относительной погрешности измерения уровня входного сигнала, %

±1,5

Диапазон частот измерителя коэффициента гармоник, Гц

от 10² до 10⁴

Пределы допускаемой абсолютной погрешности измерения коэффициента гармоник, %

±1

Входное сопротивление, не менее, кОм

100

Тип входного разъема

BNC «розетка»

Наименование характеристики

Значение

1

2

Нормальные условия применения:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха при температуре 25 °С, %

от 20 до 35

от 30 до 90

Рабочие условия применения:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха при температуре 25 °С, %

от 5 до 45

от 30 до 90

Условия хранения и транспортирования:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха при температуре 35 °С, %

от минус 25 до 60 не более 70 %

Напряжение питающей сети, В

230 ± 23

Частота питающей сети, Гц

50 ± 0,5

Потребляемая мощность, не более, Вт

100

Масса, не более, кг

13

1

2

Геометрические размеры (ширинахвысотахглубина), мм

361 х 195 х 351

Время прогрева, мин

30
