Наименование программного обеспечения

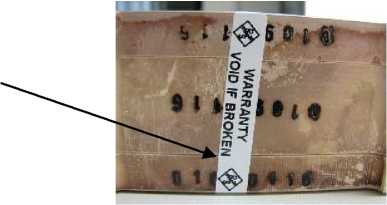

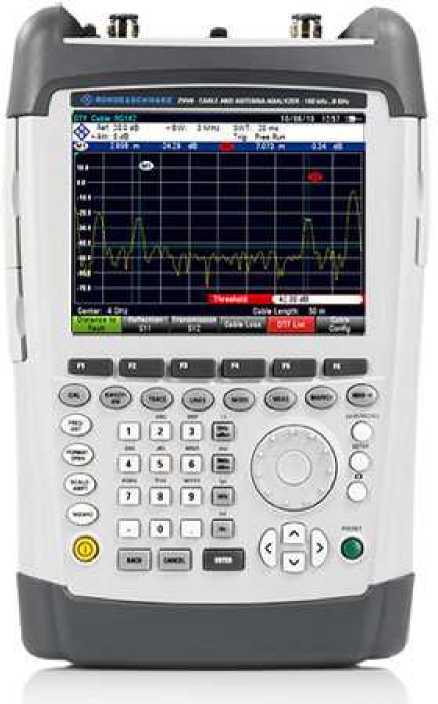

ПО для анализаторов кабельных трактов и антенн R&S ZVH4, R&S ZVH8

Идентификационное наименование программного обеспечения

R&S® ZVH Firmware

Номер версии программного обеспечения

Версия 1.11

Цифровой идентификатор программного обеспечения

-

Алгоритм вычисления цифрового идентификатора программного обеспечения

-

Уровень защиты программного обеспечения

Уровень А по МИ 3286-2010

Оценка влияния программного обеспечения на метрологические характеристики

Не влияет

Наименование характеристик

Значения характеристик

Диапазон рабочих частот, Гц:

от 1-10⁵ до 3,6^10⁹

для моделей R&S ZVH4

для моделей R&S ZVH8

от 1-10⁵ до 8И0⁹

Пределы допускаемой относительной погрешности частоты опорного генератора 10 МГц

± 140’⁶

Режим измерения КСВН (S11)

Диапазон измерения КСВН

от 1,05 до 71

Пределы допускаемой относительной погрешности измерения КСВН (K) для диапазона частот*:

от 100 кГц до 3 ГГц от 3 ГГц до 6 ГГц от 6 Гц до 8 ГГц

±1,5 хК %

±3хК %

±6хК %

Режим измерения ослабления (S21) - опция К39

Диапазон измерения ослабления при полосе пропускания 1 кГц для диапазона частот, дБ:

от 100 кГц до 300 кГц

от 300 кГц до 2,5 ГГц от 2,5 ГГц до 6 ГГц

от 6 ГГц до 8 ГГц

от 0 до 50

от 0 до 80

от 0 до 70

от 0 до 50

Пределы допускаемой абсолютной погрешности измерения ослабления для динамического диапазона, дБ*:

от 0 до 20 дБ

от 0 до 50 дБ

±0,1

±0,2

Режим измерения комплексных коэффициентов передачи и отражения - опция К42

Пределы допускаемой абсолютной погрешности измерения обратных потерь, дБ, в диапазоне*:

от 0 до 15 дБ от 15 до 25 дБ

от 25 до 30 дБ

О   сч

-н -н -н

Пределы допускаемой абсолютной погрешности измерения фазы обратных потерь, градусов, в диапазоне обратных потерь*:

от 0 до 15 дБ

от 15 до 25 дБ

от 25 до 30 дБ

±3

±6 ±20

Пределы допускаемой абсолютной погрешности измерения потерь на передачу, дБ, для динамического диапазона*:

от 0 до 20 дБ

от 0 до 50 дБ

±0,1

±0,2

Пределы допускаемой абсолютной погрешности измерения фазы потерь на передачу, градусов*

±3

Режим анализатора спектра - опция К1

Номинальные значения полос пропускания на уровне минус 3 дБ, кГц

от 0,001 до 3000 (дискретно с шагом 1, 3)

Пределы допускаемой относительной погрешности номинальных значений полос пропускания, %

в полосе пропускания от 1 Гц до 300 кГц в полосе пропускания более 300 кГц

5

10

Значения уровня фазовых шумов в полосе 1 Гц относительно уровня несущей на частоте 500 МГц при отстройке, дБ, не более:

30 кГц

100 кГц

1 МГц

минус 95 минус 100 минус 120

Значения среднего уровня собственных шумов на входе 50 Ом в полосе пропускания 100 Гц, приведенного к 1 Гц, ослаблении 0 дБ, в диапазоне частот, дБ относительно 1 мВт, не более:

предусилитель ВЫКЛ. от 100 кГц до 1 МГц

минус 115

от 1 МГц до 10 МГц

минус 136

от 10 МГц до 2 ГГц

минус 141

от 2 ГГц до 3,6 ГГц

минус 138

от 3,6 ГГц до 5 ГГц

минус 142

от 5 ГГц до 6,5 ГГц

минус 140

от 6,5 ГГц до 8 ГГц предусилитель ВКЛ.

минус 136

от 100 кГц до 1 МГц

минус 133

от 1 МГц до 10 МГц

минус 157

от 10 МГц до 1 ГГц

минус 161

от 1 ГГц до 2 ГГц

минус 159

от 2 ГГц до 5 ГГц

минус 155

от 5 ГГц до 6,5 ГГц

минус 151

от 6,5 ГГц до 8 ГГц

минус 147

Значения относительного уровня помех, обусловленных интермодуляционными искажениями третьего порядка по входу смесителя при воздействии на вход двух синусоидальных сигналов равных амплитуд с уровнем минус 20 дБ относительно 1 мВт, ослаблении 0 дБ, в диапазоне частот, дБ относительно уровня несущей, не более:

до 300 МГц

54

от 300 МГц до 3,6 ГГц

60

от 3,6 ГГц до 8 ГГц

46

Значения относительного уровня помех, обусловленных гармоническими искажениями второго порядка при уровне сигнала на смесителе минус 20 дБ относительно 1 мВт, в диапазоне частот, дБ относительно уровня несущей, не более

от 20 МГц до 1,5 ГГц

60

от 1,5 ГГц до 3 ГГц

50

от 3 ГГц до 4 ГГц

40

Пределы допускаемой абсолютной погрешности измерения уровня на частоте 100 МГц, дБ

±0,3

Неравномерность амплитудно-частотной характеристики относительно уровня на частоте 100 14Гц в диапазоне частот, дБ, не более: от 100 кГц до 10 МГц от 10 МГц до 3,6 ГГц

±1,5

от 3,6 ГГц до 8 ГГц

±1,0

±1,5

Пределы допускаемой абсолютной погрешности измерения уровня из-за нелинейности шкалы в диапазоне от 0 до 50 дБ, дБ

±0,2

Пределы допускаемой абсолютной погрешности из-за переключения ослабления входного аттенюатора, дБ

±0,3

Пределы допускаемой абсолютной погрешности из-за переключения полос пропускания относительно полосы пропускания 10 кГц, дБ

±0,1

Пределы допускаемой абсолютной погрешности установки опорного уровня, дБ

±0,1

Тип измерительных разъемов

N, розетка, 50 Ом

КСВН измерительных разъемов, на частотах, не более: от 100 кГц до 300 кГц

2

от 300 кГц до 1 ГГц

1,5

от 1 ГГц до 6 ГГц

2

от 6 ГГц до 8 ГГц

3

Напряжение питания: переменное с адаптером HA-Z201 постоянное (внешнее или батарея)

(230±23) В;

(50±0,5) Гц

От 14 В до16 В

Потребляемая мощность, В^А, не более:

12

Габаритные размеры (длина х ширина х высота), мм, не более:

194 х 144 х 300

Масса, кг, не более

3

Рабочие условия эксплуатации:

о

температура окружающего воздуха, С относительная влажность воздуха при температуре 40 ⁰С, %, не более

от 0 до 50

85
