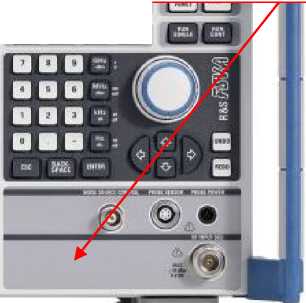

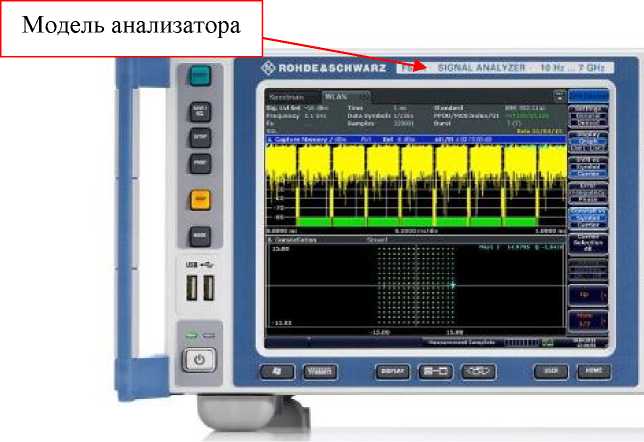

Обозначение

Количество

Анализатор спектра

1 шт.

Опции

по отдельному заказу

Комплект ЗИП

1 шт.

Руководство по эксплуатации

1 экз.

Методика поверки РТ-МП-3377-441-2016

1 экз.

Наименование характеристик

Значения характеристик

1

2

Диапазон частот, Гц

FSVA4

от 10 до 4М0⁹

FSVA7

от 10 до 7Ч0⁹

FSVA13

от 10 до 13,6^ 10⁹

FSVA30

от 10 до 30^10⁹

FSVA40

от 10 до 40-10⁹

Номинальное значение частоты опорного кварцевого генератора, МГц

10

Пределы допускаемой относительной погрешности частоты опорного генератора 5_ОП

штатно

±Г10"⁶

опция B4

±Г10"⁷

опция B14

±440^-9

Пределы допускаемой абсолютной погрешности измерений частоты Били в режиме частотомера, Гц

±Зоп хБизм + R)

Разрешение частотомера R, Гц

0,001

Диапазон полос обзора, Гц

0; от 10 до полного диапазона частот

Пределы допускаемой относительной погрешности установки полосы обзора, %

±0,1

Уровень фазовых шумов на несущей частоте 0,5 ГГц, при отстройке от несущей, не более, дБ относительно несущей, приведенный к полосе пропускания 1 Гц

100 Гц

- 91

1 кГц

- 109

10 кГц

- 115

100 кГц

- 116

1 МГц

- 137

Полосы пропускания фильтров ПЧ по уровню - 3 дБ, Гц

от 1 до 10⁷ (с шагом 1-2-3-5)

Пределы допускаемой относительной погрешности установки ширины полос пропускания ПЧ, %

±3

Полосы пропускания видеофильтра, Гц

от 1 до 10⁷ (с шагом 1-2-3-5)

Полоса анализа сигналов при несущих до 7 ГГц и несущих свыше 7 ГГц и опции В11, Гц

штатно

28Ч0⁶

опция В40

40Ч0⁶

опция В160

160Ч0⁶

Диапазон измеряемых уровней, дБ относительно

мВт

от среднего уровня шумов до + 30

Средний уровень собственных шумов, приведенный к 1 Гц, в диапазоне частот, в зависимости от состояния предусилителя, дБ относительно 1 мВт, не более

см. таблицу 3

Пределы допускаемой абсолютной погрешности измерений уровня сигнала - 10 дБ относительно 1 мВт на частоте 64 МГц, дБ

±0,2

2

Неравномерность амплитудно-частотной характеристики относительно уровня на частоте 64 МГц, в диапазоне частот, не более, дБ

Предусилитель

выкл.

вкл.

от 10 Гц до 9 кГц включ.

±1,5

—

св. 9 кГц до 10 МГц включ.

±0,5

±1,0

св. 10 МГц до 3,6 ГГц включ.

±0,3

±1,0

св. 3,6 ГГц до 7 ГГц включ.

±0,5

±1,5

св. 7 ГГц до 13,6 ГГц включ.

±1,5

±3,0

св. 13,6 ГГц до 30 ГГц включ.

±2,0

±3,5

св. 30 ГГц до 40 ГГц включ.

±2,5

±4,0

Диапазон и шаг перестройки аттенюатора СВЧ, дБ

от 0 до 70 через 5

Пределы допускаемой абсолютной погрешности измерений уровня из-за переключения ослабления входного аттенюатора на частоте 64 МГц относительно ослабления 10 дБ, дБ

±0,2

Пределы допускаемой абсолютной погрешности измерений уровня из-за переключения полосы пропускания фильтров относительно полосы пропускания 10 кГц, дБ

±0,1

Пределы допускаемой абсолютной погрешности измерений уровня из-за нелинейности шкалы (при отношении сигнал/шум не менее 16 дБ), в диапазоне измерений уровня, дБ

от 0 до - 70 дБ

±0,1

Относительный уровень интермодуляционных искажений 3-его порядка Ьим3, выраженный в виде точки пересечения 3 порядка (TOI) , в диапазоне частот, в зависимости от состояния предусилителя, не менее, дБ относительно 1 мВт

Предусилитель

выкл.

вкл.

от 10 МГц до 100 МГц включ.

12

- 1

св. 0,1 ГГц до 0,3 ГГц включ.

15

2

св. 0,3 ГГц до 3,6 ГГц включ.

17

2

св. 3,6 ГГц до 7 ГГц включ.

16

0

св. 7 ГГц до 10 ГГц включ.

16

- 10

св. 10 ГГц до 40 ГГц включ.

18

- 10

*TOI = (2Ъ_смес.- L^₃)/2, где: Ц._мес. - уровень входного сигнала смесителя

Относительный уровень гармонических искажений 2-го порядка Lk₂, выраженный в виде точки пересечения 2-го порядка (SHI)*, в диапазоне частот, в зависимости от состояния предусилителя, не менее, дБ относительно 1 мВт

Предусилитель

выкл.

вкл.

от 100 МГц до 3,5 ГГц включ.

45

25

св. 3,5 ГГц до 20 ГГц включ.

75

10

*SHI = Ц._мес.- L_k2, где: L^^. - уровень входного сигнала смесителя

Уровень подавления каналов приема зеркальных частот, промежуточных частот и прочих паразитных каналов, не более, дБ относительно несущей

- 80

Уровень остаточных сигналов комбинационных частот, в диапазоне частот, не более, дБ относительно 1 мВт

до 1 МГц включ.

- 90

св. 1 МГц

- 100

1

2

Измерительный ДемоДулятор К7

Диапазон измерений пикового значения коэффициента амплитудной модуляции (АМ), %

от 0 до 100

Пределы допускаемой абсолютной погрешности измерений коэффициента АМ (Кам) при частоте модулирующего сигнала не более 1 МГц, %, не более

±(0,2 + 0,0V Кам)

Наибольшая девиация частоты входного сигнала для сигналов с частотной модуляцией (ЧМ) в диапазоне несущих частот при частоте модулирующего сигнала не более 1 МГц, МГц

5

Пределы допускаемой абсолютной погрешности измерений девиации частоты (при полосе анализа от 3,3^(F_Mod + F_deB) до ИЦ Л-..,.. + Fg_es), где F-.о..- - модулирующая частота, Fg^ -девиация частоты), Гц, не более

±(0,012-(РмоД + FДев) + 20)

Анализ сигналов с кваДратурной моДуляцией К70

Остаточное среднеквадратическое значение векторной ошибки модуляции для модуляции QPSK и частоты несущей 1 ГГц в зависимости от скорости модуляции, %, не более

100 кГц

0,5

1 МГц

0,5

10 МГц (опция В40)

1

20 МГц (опция В160)

2

КСВН входа (аттенюатор СВЧ 10 дБ), в диапазоне частот, не более

до 3,5 ГГц включ.

1,5

св. 3,5 ГГц до 26,5 ГГц включ.

2,2

св. 26,5 ГГц до 40 ГГц включ.

2,5

Разъем СВЧ входа

FSVA4, FSVA7, FSVA13

N «розетка»

FSVA30

3,5 мм «розетка»

FSVA40

2,92 мм «розетка»

Диапазон частот

Предусилитель выключен

Предусилитель включен

от 10 Гц до 20 Гц включ.

- 90

св. 20 Гц до 100 Гц включ.

- 100

св. 100 Гц до 1 кГц включ.

- 110

св. 1 кГц до 9 кГц включ.

- 120

св. 9 кГц до 0,1 МГц включ.

- 140

св. 0,1 МГц до 1 МГц включ.

- 145

- 145

св. 1 МГц до 1 ГГц включ.

- 150

- 160

св. 1 ГГц до 3 ГГц включ.

- 147

- 162

св. 3 ГГц до 6 ГГц включ.

- 144

- 162

св. 6 ГГц до 7,4 ГГц включ.

- 141

- 162

св. 7,4 ГГц до 13,6 ГГц включ.

- 141

- 160

св. 13,6 ГГц до 15 ГГц включ.

- 139

- 160

св. 15 ГГц до 34 ГГц включ.

- 136

- 154

св. 34 ГГц до 40 ГГц включ.

- 128

- 147

Рабочие условия эксплуатации:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %

от -15 до +35

от 40 до 90

Условия хранения и транспортирования:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %

от -40 до +70

не более 90

Масса без опций, не более, кг

12

Габаритные размеры (ширинахвысотахглубина), мм

412x197x417

Напряжение питания от сети переменного тока, В

от 100 до 240

Частота питания от сети переменного тока, Гц

от 50 до 400

Потребляемая мощность, не более, Вт

180

Время прогрева, мин

30

Средняя наработка на отказ, лет

10
