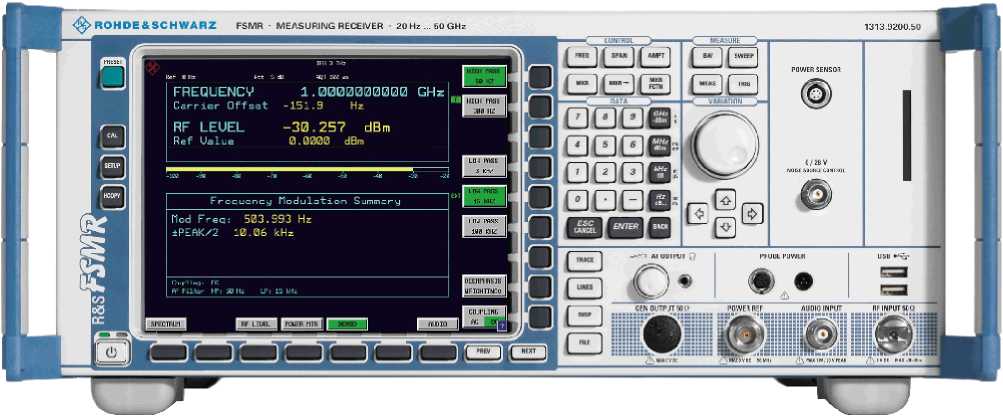

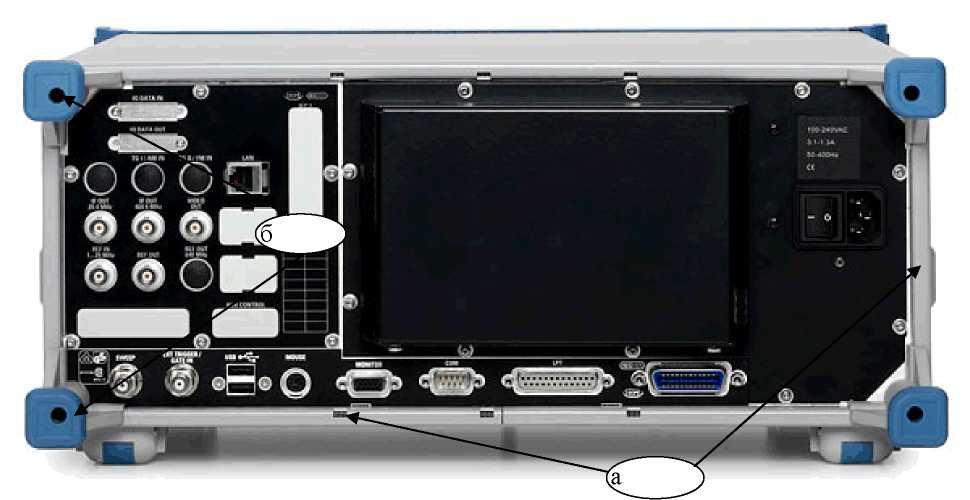

Наименование

Фирменное обозначение

Примечания

Термостатированный высокостабильный опорный кварцевый генератор с низким уровнем собственных фазовых шумов (OCXO)

R&S FSU-B4

Установка на фирме-изготовителе

Следящий генератор диапазона частот от 100 кГц до 3,6 ГГц

R&S FSU-B9

Установка на фирме-изготовителе

Выходной аттенюатор следящего генератора

R&S FSU-B12

Установка на фирме-изготовителе, требует наличия установленной опции R&S FSU-B9

Быстросъемный жесткий диск

R&S FSMR-B18

Установка на фирме-изготовителе

Дополнительный жесткий диск

R&S FSMR-B19

Установка на фирме-изготовителе; требует наличия установленной опции R&S FSU-B18

Дополнительный малошумящий предусилитель 30 дБ диапазона частот от 100 кГц до 26,5/43/50 ГГц

R&S FSU-B24

Установка на фирме-изготовителе; не доступен к установке на приемник R&S FSMR3, не совместим с опциями R&S FSMR-B23, R&S FSU-B25 и R&S FSU-B223

Электронный аттенюатор ослаблением от 0 до 30 дБ и малошумящим предусилителем 20 дБ диапазона частот от 100 кГц до 3,6 ГГц

R&S FSU-B25

Установка на фирме-изготовителе

Опция квадратурного анализа сигналов

R&S FSMR-B73

Установка на фирме-изготовителе

Опции для приемника R&S FSMR26

Сменный коаксиальный соединитель входного тракта типа N male (тип N вилка по ГОСТ РВ 51914-2002)

-

Установка пользователем в процессе эксплуатации

Сменный коаксиальный соединитель входного тракта типа APC 3,5 mm male (тип 3,5 мм вилка по ГОСТ РВ 51914-2002)

-

Установка пользователем в процессе эксплуатации

Сборка кабельная с соединителями типа N male и APC 3,5 mm male

R&S FSE-Z15

Установка пользователем в процессе эксплуатации

Преселектор на базе сферы из железоиттриевого граната (ЖИГ-сферы) диапазона частот от 3,6 до 26,5 ГГц

R&S FSMR-B2

Установка на фирме-изготовителе; не совместим с опциями R&S FSMR-B23 и R&S FSMR-B223

Дополнительный малошумящий предусилитель 20 дБ диапазона частот от 3,6 до 26,5 ГГц

R&S FSMR-B23

Установка на фирме-изготовителе; требует наличия установленной опции R&S FSU-B25; не совместим с опциями R&S FSMR-B223 и R&S FSU-B24

Преселектор на базе ЖИГ-сферы диапазона частот от 3,6 до 26,5 ГГц с встроенным малошумящим предусилителем 20 дБ диапазона частот от 3,6 до 26,5 ГГц

R&S FSMR-B223

Установка на фирме-изготовителе; требует наличия установленной опции R&S FSU-B25; не совместим с опциями R&S FSMR-B2, R&S FSMR-B23 и R&S FSU-B24

Опции для приемника R&S FSMR43

Сменный коаксиальный соединитель входного тракта типа N male

-

Установка пользователем в процессе эксплуатации

Сменный коаксиальный соединитель входного тракта типа APC 2,9 mm male (совместим с типом 3,5 мм розетка по ГОСТ РВ 519142002 в диапазоне частот от 0 Гц до 26,5 ГГц)

-

Установка пользователем в процессе эксплуатации

Преселектор на базе ЖИГ-сферы диапазона частот от 3,6 до 43 ГГц

R&S FSMR-B2

Установка на фирме-изготовителе

Опции для приемника R&S FSMR50

Сменный коаксиальный соединитель входного тракта типа N male

-

У становка пользователем в процессе эксплуатации

Сменный коаксиальный соединитель входного тракта типа APC 2,9 mm male

-

У становка пользователем в процессе эксплуатации

Преселектор на базе ЖИГ-сферы диапазона частот от 3,6 до 50 ГГц

R&S FSMR-B2

Установка на фирме-изготовителе

Наименование параметра или характеристики

Значение характеристики

Частота внутреннего опорного генератора, МГц

10

Диапазон частот внешних опорных сигналов, МГц

от 1 до 20 с шагом 1 Гц

Пределы допускаемой относительной погрешности воспроизведения частоты опорного генератора ( d_or )

± 1,8М0^-7

Пределы допускаемой относительной погрешности воспроизведения частоты опорного генератора (d_or ) с опцией R&S FSU-B4

± 5М0^-8

Разрешающая способность по частоте в режиме измерений частоты входного синусоидального сигнала, Гц

0,001

Пределы допускаемой абсолютной погрешности измерений частоты в режиме измерений частоты входного синусоидального сигнала, Гц

± ^{( d}or • ^fc ^{+ 0,1)}

Типы сменных коаксиальных соединителей входного тракта:

R&S FSMR3

N female (тип N розетка по ГОСТ РВ 51914-2002)

R&S FSMR26

APC 3,5 mm female (тип 3,5 мм розетка по ГОСТ РВ 51914-2002);

N female

R&S FSMR43

APC 2,9 mm female (совместим с типом

3,5 мм вилка по

Наименование параметра или характеристики

Значение характеристики

ГОСТ РВ 51914-2002 в диапазоне частот от 0 Гц до 26,5 ГГц);

N female

R&S FSMR50

APC 2,4 mm female (совместим с типом I вилка по ГОСТ РВ 51914-2002);

APC 2,9 mm female; N female

Диапазон значений ослабления входного аттенюатора (с шагом 5 дБ), дБ

от 0 до 75

КСВН входа при ослаблении входного аттенюатора 10 дБ, отсечка постоянного входного напряжения выключена, в диапазоне частот, не более:

R&S FSMR3

от 20 Гц до 2,5 ГГц

1,2

свыше 2,5 до 3,6 ГГц

1,3

R&S FSMR26

от 20 Гц до 2,5 ГГц

1,2

свыше 2,5 до 5 ГГц

1,3

свыше 5 до 11 ГГц

1,5

свыше 11 до 18 ГГц

1,6

свыше 18 до 21 ГГц

1,7

свыше 21 до 24 ГГц

1,8

свыше 24 до 26,5 ГГц

1,9

R&S FSMR43

от 20 Гц до 2,5 ГГц

1,2

свыше 2,5 до 5 ГГц

1,3

свыше 5 до 11 ГГц

1,5

свыше 11 до 18 ГГц

1,6

свыше 18 до 21 ГГц

1,7

свыше 21 до 24 ГГц

1,8

свыше 24 до 26,5 ГГц

1,9

свыше 26,5 до 36 ГГц

2,0

свыше 36 до 40 ГГц

2,3

свыше 40 до 43 ГГц

3,0

R&S FSMR50

от 20 Гц до 2,5 ГГц

1,2

свыше 2,5 до 5 ГГц

1,3

свыше 5 до 11 ГГц

1,5

свыше 11 до 18 ГГц

1,6

свыше 18 до 21 ГГц

1,7

свыше 21 до 24 ГГц

1,8

свыше 24 до 26,5 ГГц

1,9

свыше 26,5 до 36 ГГц

2,0

свыше 36 до 40 ГГц

2,3

свыше 40 до 50 ГГц

3,0

КСВН входа при ослаблении входного аттенюатора 0 дБ, отсечка постоянного входного напряжения выключена, в диапазоне частот, не более:

R&S FSMR3

от 20 Гц до менее 3 ГГц

1,8

Наименование параметра или характеристики

Значение характеристики

от 3 до 3,6 ГГц

2,0

R&S FSMR26

от 20 Гц до менее 3 ГГц

1,8

от 3 до 3,6 ГГц

2,0

свыше 3,6 до 26,5 ГГц

2,5

R&S FSMR43,

R&S FSMR50

от 20 Гц до менее 3 ГГц

1,8

от 3 до 3,6 ГГц

2,0

свыше 3,6 до 26,5 ГГц

2,5

свыше 26,5 до 40 ГГц

3,0

КСВН входа при ослаблении входного аттенюатора от 15 до 75 дБ, отсечка постоянного входного напряжения выключена, в диапазоне частот, не более:

R&S FSMR3

от 20 Гц до 3,6 ГГц

1,5

R&S FSMR26

от 20 Гц до 3,6 ГГц

1,5

свыше 3,6 до менее 18 ГГц

1,8

от 18 до 26,5 ГГц

2,0

R&S FSMR43

от 20 Гц до 3,6 ГГц

1,5

свыше 3,6 до менее 18 ГГц

1,8

от 18 до 26,5 ГГц

2,0

свыше 26,5 до 40 ГГц

2,5

R&S FSMR50

от 20 Гц до 3,6 ГГц

1,5

свыше 3,6 до менее 18 ГГц

1,8

от 18 до 26,5 ГГц

2,0

свыше 26,5 до менее 40 ГГц

2,5

от 40 до 50 ГГц

3,0

Относительная спектральная плотность мощности собственных фазовых шумов при отстройке от несущей 640 МГц на частоту, дБн/Гц, не более:

10 Гц (опция R&S FSU-B4 отсутствует)

минус 73

10 Гц (опция R&S FSU-B4 установлена)

минус 86

100 Гц

минус 90

1 кГц

минус 112

10 кГц

минус 120

100 кГц

минус 120

1 МГц

минус 138

10 МГц

минус 160

Максимальный безопасный уровень полной мощности входного сигнала, при значении ослабления входного аттенюатора, Вт:

0, 5 дБ

0,1

от 10 до 75 дБ

1,0

Максимальный безопасный уровень постоянного входного напряжения при включенной отсечке постоянного входного напряжения

50 В

Тип коаксиального соединителя выходного тракта калибратора головок измерения мощности

N female

Частота выходного сигнала калибратора головок измерения мощности, МГц

50

Уровень мощности выходного сигнала калибратора головок измерения мощности, дБм

0

Пределы допускаемой погрешности установки уровня мощности

± 0,05

Наименование параметра или характеристики

Значение характеристики

выходного сигнала калибратора головок измерения мощности, дБм

Диапазон частот следящего генератора (опция R&S FSU-B9), МГц

от 0,1 до 3600

Диапазон отстроек частоты следящего генератора, МГц

± 200

Минимальный шаг установки частоты следящего генератора, Гц

1

Диапазон установки выходного уровня мощности следящего генератора, дБм:

опция аттенюатора R&S FSU-B12 отсутствует

от минус 30 до 5 с шагом 0,1 дБ

опция аттенюатора R&S FSU-B12 установлена

от минус 100 до 5 с шагом 0,1 дБ

Динамический диапазон измерений уровней ослабления по следящему генератору, дБ, не менее

100

Пределы допускаемой относительной погрешности установки уровня выходного сигнала следящего генератора на частоте 128 МГц, в диапазоне уровней выходной мощности, дБ

от минус 30 до 0 дБм (опция R&S FSU-B12 отсутствует)

± 1

от минус 100 до 0 дБм (опция R&S FSU-B12 установлена)

± 2

Пределы допускаемой относительной погрешности установки уровня мощности выходного сигнала в диапазоне уровней выходной мощности от минус 30 до 0 дБм (опция R&S FSU-B12 отсутствует) относительно опорного уровня на частоте 128 МГц, в диапазоне рабочих частот, дБ

± 3

Пределы допускаемой относительной погрешности установки уровня мощности выходного сигнала в диапазоне уровней выходной мощности от минус 100 до 0 дБм (опция R&S FSU-B12 установлена) относительно опорного уровня на частоте 128 МГц, в диапазоне рабочих частот, дБ

± 4

Уровень побочных составляющих в спектре выходного сигнала следящего генератора, дБН, не более

минус 30

Тип выходного тракта следящего генератора

N female

КСВН выходного тракта следящего генератора, в диапазонах частот, не более:

от 100 кГц до 2 ГГц

1,2

свыше 2 до 3,6 ГГц

1,5

Г абаритные размеры (длинахширинахвысота), мм, не более

460x435x192

Масса в исполнении без опций, кг, не более:

R&S FSMR3

14,6

R&S FSMR26

16,5

R&S FSMR43, R&S FSMR50

16,8

Диапазон допустимых напряжений питания от сети переменного тока частотой от 50 до 400 Гц, В

от 100 до 240

Потребляемая мощность, ВА, не более:

R&S FSMR3

130

R&S FSMR26, R&S FSMR43, R&S FSMR50

150

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С

от 15 до 25

- относительная влажность воздуха при температуре 20 °С, %

80

Наименование параметра или характеристики

Значение характеристики

- атмосферное давление, мм рт. ст.

от 630 до 800

Наименование параметра или характеристики

Значение характеристики

Диапазон рабочих частот (отсечка постоянного входного напряжения не доступна к включению):

R&S FSMR3

от 100 кГц до 3,6 ГГц

R&S FSMR26

от 100 кГц до 26,5 ГГц

R&S FSMR43

от 100 кГц до 43 ГГц

R&S FSMR50

от 100 кГц до 50 ГГц

Минимальная разрешающая способность измерений уровня входного синусоидального сигнала, дБ

0,001

Пределы допускаемой относительной погрешности измерений отношений уровня входного синусоидального сигнала в диапазоне входных сигналов от минус 140 до 0 дБм и от 0 до 20 дБм, дБ

± (0,01 + 0,005 на 10 дБ шага)

Диапазон допустимых уровней полной мощности модулированных сигналов, дБм

от минус 40 до 30

Диапазон измерений коэффициента амплитудной модуляции (АМ), %

от 0 до 100

Пределы допускаемой относител эффициента АМ, для сигналов 99 %, в режиме абсолютных изме

ьной погрешности измерений кос коэффициентами АМ от 5 до рений, %, не более:

диапазон частот несущих сигналов

диапазон частот модулирующих сигналов

от 100 кГц до менее 10 МГц

от 10 Гц до 10 кГц

1,5

от 10 МГц

от 10 Гц до 50 кГц

1,0

свыше 50 до 100 кГц

1,5

от 90 до 150 Гц

0,8

Относительная неравномерность характеристики коэффициента АМ относительно значения на частоте модулирующего сигнала 1 кГц, %, не более:

диапазон частот несущих сигналов

диапазон частот модулирующих сигналов

от 100 кГц до менее 10 МГц

от 10 Гц до 10 кГц

0,3

от 10 МГц

от 10 Гц до 50 кГц

0,3

свыше 50 до 100 кГц

0,8

Уровень просачивания частотно-модулированного (ЧМ) сигнала в полосе измерений 3 кГц, % от индицируемого значения, не более:

диапазон частот несущих сигналов

девиация частоты ЧМ сигнала

от 100 кГц до менее 10 МГц

5 кГц

0,2

от 10 МГц

50 кГц

0,2

Уровень паразитной внутренней А при уровне сигнала гетеродина от м

М в полосе измерений 3 кГц, нус 15 дБм, %, не более

0,01

Уровень внутренних гармонических искажений демодулирован-ных сигналов в полосе измерений 250 кГц или при суммарном числе гармонических составляющих не более 10, для сигналов с коэффициентами АМ от 5 до 99 %, не более:

диапазон частот

диапазон частот

Наименование параметра или характеристики

Значение характеристики

несущих сигналов

модулирующих сигналов

от 100 кГц до менее 10 МГц

от 50 Гц до 10 кГц

0,3 % (минус 50,5 дБ)

от 10 МГц

от 50 Гц до 100 кГц

0,3 % (минус 50,5 дБ)

Диапазон измеряемых частот модулирующих сигналов в режиме измерений параметров сигналов с ЧМ и фазовой модуляцией (ФМ), в диапазоне несущих частот:

от 100 кГц до менее 10 МГц

от 10 Гц до 10 кГц

от 10 МГц

от 10 Гц до 5 МГц

Наибольшая девиация входного сигнала для сигналов с ЧМ, в диапазоне несущих частот:

от 100 кГц до менее 10 МГц

50 кГц

от 10 МГц

5 МГц

Пределы допускаемой относительной погрешности измерений девиации частоты сигналов с ЧМ, %, не более:

диапазон частот несущих сигналов

диапазон частот модулирующих сигналов

девиация частоты ЧМ сигнала

от 200 кГц до менее

10 МГц

от 10 Гц до 10 кГц

не более 100 кГц

1,0

от 10 МГц

от 10 Гц до менее 100 кГц

не более 500 кГц

1,0

от 100 до 200 кГц

3,0

Полоса просачивания АМ сигнала с коэффициентом модуляции 50 % в полосе измерений 3 кГц, для несущих частот от 200 кГц, Гц, не более

20

Полоса паразитной внутренней ЧМ в полосе измерений 250 кГц, в диапазоне несущих частот, Гц, не более:

от 300 кГц до 1 ГГц

1

свыше 1 до 3,6 ГГц (R&S FSMR3) свыше 1 до 18 ГГц (R&S FSMR26/43/50)

( f [Гц b 0,25 + 0,75 ^JcL Л¹

1 ¹⁰⁹ 0

Уровень внутренних гармонических искажений демодулирован-ных сигналов в полосе измерений 250 кГц или при суммарном числе гармонических составляющих не более 10, не более:

диапазон частот несущих сигналов

диапазон частот модулирующих сигналов

девиация ЧМ сигнала

от 100 кГц до менее

10 МГц

от 50 Гц до 10 кГц

не более 10 кГц

0,1 % (минус 60,0 дБ)

не более 50 кГц

0,3 % (минус 50,5 дБ)

от 10 МГц

от 50 Гц до 100 кГц

не более 100 кГц

0,1 % (минус 60,0 дБ)

не более 500 кГц

0,3 % (минус 50,5 дБ)

Наибольшие значения индекса фазовой модуляции входного сигнала с ФМ, в диапазоне несущих частот, в диапазоне модулирующих сигналов

рисунок 3

Пределы допускаемой относительной погрешности измерений индекса фазовой модуляции сигналов с ФМ, %, не более:

диапазон частот несущих сигналов

диапазон частот модулирующих сигналов

от 100 кГц до менее 10 МГц

от 50 Гц до 10 кГц

1,0

от 10 МГц

от 50 Гц до 100 кГц

1,0

Полоса просачивания АМ сигнала с коэффициентом модуляции 50 % в полосе измерений 3 кГц, для несущих частот от 200 кГц,

0,02

Наименование параметра или характеристики

Значение характеристики

рад, не более

Полоса паразитной внутренней ФМ в полосе измерений 100 кГц, рад, не более

0,003

Уровень внутренних гармонических искажений демодулирован-ных сигналов в полосе измерений 250 кГц или при суммарном числе гармонических составляющих не более 10, не более:

диапазон частот несущих сигналов

диапазон частот модулирующих сигналов

от 200 кГц до менее 10 МГц

от 50 Гц до 10 кГц

0,3 % (минус 50,5 дБ)

от 10 МГц

от 50 Гц до 100 кГц

0,3 % (минус 50,5 дБ)

Наименование параметра или характеристики

Значение характеристики

Диапазон рабочих частот (fC) в базовом исполнении (или с отключенными опциями):

R&S FSMR3

отсечка постоянного входного напряжения включена

от 1 МГц до 3,6 ГГц

отсечка постоянного входного напряжения выключена

от 20 Гц до 3,6 ГГц

R&S FSMR26

отсечка постоянного входного напряжения включена

от 10 МГц до 26,5 ГГц

отсечка постоянного входного напряжения выключена

от 20 Гц до 26,5 ГГц

R&S FSMR43 (отсечка постоянного входного напряжения отсутствует)

от 20 Гц до 43 ГГц

R&S FSMR50 (отсечка постоянного входного напряжения отсутствует)

от 20 Гц до 50 ГГц

Разрешающая способность по частоте в режиме анализатора спектра

от 0,1 Гц до 10 кГц

Пределы допускаемой абсолютной погрешности измерений частоты в режиме анализатора спектра, Гц

± ( d_or ■ f_c ±  значения

последнего индицируемого разряда)

Минимальная разрешающая способность по частоте в режиме измерений частоты входного синусоидального сигнала, Гц

0,01

Пределы допускаемой абсолютной погрешности измерений частоты в режиме измерений частоты входного синусоидального сигнала, Гц

± ^{( d}or • fc ^{+ 0,1)}

Полоса обзора в режиме анализатора спектра:

R&S FSMR3

0 Гц, от 20 Гц до 3 ГГц

R&S FSMR26

0 Гц,

от 20 Гц до 26,5 ГГц

R&S FSMR43

0 Гц, от 20 Гц до 43 ГГц

R&S FSMR50

0 Гц, от 20 Гц до 50 ГГц

Диапазон перестройки видеофильтров с шагом 1/2/3/5

от 1 Гц до 10 МГц

Диапазон перестройки полосы пропускания фильтров ПЧ с шагом 1/2/3/5:

R&S FSMR3, R&S FSMR26, R&S FSMR50

от 10 Гц до 20 МГц,

50 МГц

R&S FSMR43

от 10 Гц до 10 МГц

Пределы допускаемой относительной погрешности установки ширины полосы пропускания фильтров ПЧ по уровню ослабления 3 дБ при полосе пропускания, %:

от 10 Гц до 100 кГц

± 3

от 200 кГц до 5 МГц

± 10

10 МГц

от минус 30 до 10

20 МГц

от минус 20 до 20

50 МГц, в диапазоне частот от 20 Гц до 3,6 ГГц

от минус 20 до 20

50 МГц, в диапазоне частот свыше 3,6 ГГц

от минус 30 до 100

Коэффициент прямоугольности (по уровням ослабления 3 и 60 дБ)

Наименование параметра или характеристики

Значение характеристики

при значениях полосы пропускания фильтров ПЧ, не более:

от 10 Гц до 100 кГц

6

от 200 кГц до 2 МГц

12

от 3 до 10 МГц

7

20 МГц, 50 МГц

6

Значения ширины полосы пропускания фильтров электромагнитной совместимости (ЭМС) по уровню ослабления 6 дБ (пункт 6.2.1 ГОСТ Р 51318.16.1.1-2007)

200 Гц, 9, 120 кГц

Пределы допускаемой относительной погрешности установки ширины полосы пропускания фильтров ЭМС по уровню ослабления 6 дБ, %:

± 3

Коэффициент прямоугольности фильтров ЭМС (по уровням ослабления 6 и 60 дБ), не более

6

Ширина полосы пропускания программно эмулируемых канальных фильтров ПЧ по уровню ослабления 3 дБ

100; 200; 300; 500 Гц; 1; 1,5; 2; 2,4; 2,7; 3; 3,4; 4; 4,5; 5; 6; 8,5; 9; 10; 12,5;

14; 15; 16; 18; 20; 21; 24,3; 25; 30; 50; 100; 150; 192; 200; 300; 500 кГц; 1;

1,2288; 1,28; 1,5; 2; 3;

3,84; 4,096; 5 МГц

Пределы допускаемой относительной погрешности установки ширины полосы пропускания программно эмулируемых канальных фильтров ПЧ по уровню ослабления 3 дБ, %

± 2

Коэффициент прямоугольности программно эмулируемых канальных фильтров ПЧ (по уровням ослабления 3 и 60 дБ), не более

2

Диапазон перестройки полосы пропускания фильтров быстрого преобразования Фурье (БПФ) с шагом 1/2/3/5

от 1 Гц до 30 кГц

Пределы допускаемой относительной погрешности установки ширины полосы пропускания фильтров БПФ по уровню ослабления 3 дБ, %

± 5

Коэффициент прямоугольности фильтров БПФ по уровням ослабления 3 и 60 дБ, не более

3

Пределы допускаемой относительной погрешности измерений уровня мощности входного синусоидального сигнала минус 30 дБм на частоте 128 МГц, для положения входного аттенюатора 10 дБ и установленного значения полосы ПЧ 10 кГц, отсечка постоянного входного напряжения выключена, дБ

± 0,2

Пределы допускаемой относительной погрешности измерений уровня мощности входного синусоидального сигнала из-за переключения ослабления входного аттенюатора, дБ

± 0,2

Пределы допускаемой относительной погрешности измерений уровня мощности входного синусоидального сигнала из-за переключения коэффициента усиления тракта ПЧ от 0 до 50 дБ, дБ

± 0,15

Пределы допускаемой относительной погрешности измерений уровня мощности входного синусоидального сигнала из-за переключения полосы пропускания фильтров ПЧ относительно значения ширины полосы пропускания 10 кГц, в диапазонах установки значений ширины полосы пропускания, дБ:

Наименование параметра или характеристики

Значение характеристики

от 1 Гц до 30 кГц (фильтры БПФ)

± 0,2

от 10 Гц до 100 кГц

± 0,1

от 200 кГц до 3 МГц

± 0,2

от 5 до 50 МГц (для R&S FSMR43 от 5 до 10 МГц)

± 0,5

Пределы допускаемой относительной погрешности измерений уровня мощности входного синусоидального сигнала из-за нелинейности шкалы индикатора приемника, при установленных значениях полосы пропускания фильтров ПЧ, в диапазоне отображаемых относительных значений, дБ:

от 10 Гц до 100 кГц; от 1 Гц до 30 кГц (фильтры БПФ); для всех значений ширины полосы пропускания программно эмулируемых канальных фильтров ПЧ (при отношении сигнал/шум не менее 20 дБ)

от минус 90 до минус 70 дБ

± 0,3

от минус 70 до 0 дБ

± 0,1

от 200 кГц до 10 МГц (при отношении сиг-нал/шум не менее 16 дБ)

от минус 70 до минус 50 дБ

± 0,5

от минус 50 до 0 дБ

± 0,2

свыше 10 МГц (при отношении сигнал/шум не менее 16 дБ, кроме R&S FSMR43)

от минус 50 до 0 дБ

± 0,2

Пределы допускаемой относительной погрешности измерений уровня мощности входного синусоидального сигнала относительно опорного уровня на частоте 128 МГц, в диапазоне ослаблений входного аттенюатора от 10 до 40 дБ, в диапазоне частот, дБ:

R&S FSMR3

от 20 Гц до менее 10 МГц при полосе пропускания ПЧ не более 100 кГц

± 0,4

от 20 Гц до менее 10 МГц при полосе пропускания ПЧ свыше 100 кГц

± 0,5

от 10 МГц до менее 3,6 ГГц при полосе пропускания ПЧ не более 100 кГц

± 0,3

от 10 МГц до менее 3,6 ГГц при полосе пропускания ПЧ свыше 100 кГц

± 0,5

R&S FSMR26

от 20 Гц до менее 10 МГц при полосе пропускания ПЧ не более 100 кГц

± 0,4

от 20 Гц до менее 10 МГц при полосе пропускания ПЧ свыше 100 кГц

± 0,5

от 10 МГц до менее 3,6 ГГц при полосе пропускания ПЧ не более 100 кГц

± 0,3

от 10 МГц до менее 3,6 ГГц при полосе пропускания ПЧ свыше 100 кГц

± 0,5

от 3,6 до менее 8 ГГц

± 1,0

от 8 до менее 22 ГГц

± 1,5

от 22 до менее 26,5 ГГц

± 2,0

R&S FSMR43

от 20 Гц до менее 10 МГц при полосе пропускания ПЧ не более 100 кГц

± 0,4

от 20 Гц до менее 10 МГц при полосе пропускания ПЧ свыше 100 кГц

± 0,5

от 10 МГц до менее 3,6 ГГц при полосе пропускания ПЧ не более 100 кГц

± 0,3

от 10 МГц до менее 3,6 ГГц при полосе пропуска-

1 А С

Наименование параметра или характеристики

Значение характеристики

ния ПЧ свыше 100 кГц

от 3,6 до менее 8 ГГц

± 1,0

от 8 до менее 22 ГГц

± 1,5

от 22 до менее 40 ГГц

± 2,0

от 40 до 43 ГГц

± 2,5

R&S FSMR50

от 20 Гц до менее 10 МГц при полосе пропускания ПЧ не более 100 кГц

± 0,4

от 20 Гц до менее 10 МГц при полосе пропускания ПЧ свыше 100 кГц

± 0,5

от 10 МГц до менее 3,6 ГГц при полосе пропускания ПЧ не более 100 кГц

± 0,3

от 10 МГц до менее 3,6 ГГц при полосе пропускания ПЧ свыше 100 кГц

± 0,5

от 3,6 до менее 8 ГГц

± 1,0

от 8 до менее 22 ГГц

± 1,5

от 22 до менее 40 ГГц

± 2,0

от 40 до 50 ГГц

± 2,5

Пределы допускаемой относительной погрешности измерений уровня мощности входного синусоидального сигнала относительно опорного уровня на частоте 128 МГц, в диапазоне ослаблений входного аттенюатора от 45 до 75 дБ, в диапазоне частот, дБ:

R&S FSMR3

от 20 Гц до менее 10 МГц при полосе пропускания ПЧ не более 100 кГц

± 0,9

от 20 Гц до менее 10 МГц при полосе пропускания ПЧ свыше 100 кГц

± 1,0

от 10 МГц до менее 3,6 ГГц при полосе пропускания ПЧ не более 100 кГц

± 0,8

от 10 МГц до менее 3,6 ГГц при полосе пропускания ПЧ свыше 100 кГц

± 1,0

R&S FSMR26

от 20 Гц до менее 10 МГц при полосе пропускания ПЧ не более 100 кГц

± 0,9

от 20 Гц до менее 10 МГц при полосе пропускания ПЧ свыше 100 кГц

± 1,0

от 10 МГц до менее 3,6 ГГц при полосе пропускания ПЧ не более 100 кГц

± 0,8

от 10 МГц до менее 3,6 ГГц при полосе пропускания ПЧ свыше 100 кГц

± 1,0

от 3,6 до менее 8 ГГц

± 1,5

от 8 до менее 22 ГГц

± 2,0

от 22 до менее 26,5 ГГц

± 2,5

R&S FSMR43

от 20 Гц до менее 10 МГц при полосе пропускания ПЧ не более 100 кГц

± 0,9

от 20 Гц до менее 10 МГц при полосе пропускания ПЧ свыше 100 кГц

± 1,0

от 10 МГц до менее 3,6 ГГц при полосе пропускания ПЧ не более 100 кГц

± 0,8

от 10 МГц до менее 3,6 ГГц при полосе пропускания ПЧ свыше 100 кГц

± 1,0

Наименование параметра или характеристики

Значение характеристики

от 3,6 до менее 8 ГГц

± 1,5

от 8 до менее 22 ГГц

± 2,0

от 22 до менее 40 ГГц

± 2,5

от 40 до 43 ГГц

± 3,5

R&S FSMR50

от 20 Гц до менее 10 МГц при полосе пропускания ПЧ не более 100 кГц

± 0,9

от 20 Гц до менее 10 МГц при полосе пропускания ПЧ свыше 100 кГц

± 1,0

от 10 МГц до менее 3,6 ГГц при полосе пропускания ПЧ не более 100 кГц

± 0,8

от 10 МГц до менее 3,6 ГГц при полосе пропускания ПЧ свыше 100 кГц

± 1,0

от 3,6 до менее 8 ГГц

± 1,5

от 8 до менее 22 ГГц

± 2,0

от 22 до менее 40 ГГц

± 2,5

от 40 до 50 ГГц

± 3,5

Точка 1 дБ компрессии смесителя при уровне ослабления входного аттенюатора 0 дБ, в диапазоне частот, дБм:

от 20 Гц до 3,6 ГГц

13,0

свыше 3,6 ГГц

7,0

Точка пересечения с продуктами интермодуляции третьего порядка (TOI), в диапазоне частот, дБм, не менее:

R&S FSMR3

от 10 до менее 300 МГц

17

от 300 МГц до 3,6 ГГц

19

R&S FSMR26

от 10 до менее 300 МГц

17

от 300 МГц до менее 3,6 ГГц

22

от 3,6 до менее 4 ГГц

6

от 4 до 26,5 ГГц

8

R&S FSMR43

от 10 до менее 300 МГц

17

от 300 МГц до менее 3,6 ГГц

20

от 3,6 до менее 4 ГГц

6

от 4 до менее 26,5 ГГц

8

от 26,5 до менее 28 ГГц

4

от 28 до 43 ГГц

8

R&S FSMR50

от 10 до менее 300 МГц

17

от 300 МГц до менее 3,6 ГГц

20

от 3,6 до менее 4 ГГц

6

от 4 до менее 26,5 ГГц

8

от 26,5 до менее 28 ГГц

4

от 28 до 50 ГГц

8

Точка пересечения с гармоническими составляющими второго порядка (SHI), в диапазоне частот, дБм, не менее:

от 10 до 100 МГц

35

свыше 100 до 400 МГц

45

свыше 400 до 500 МГц

52

свыше 500 МГц до 1 ГГц

45

свыше 1 до 1,8 ГГц

35

свыше 1,8 ГГц

20

Наименование параметра или характеристики

Значение характеристики

Уровень подавления зеркальных каналов приема первой промежуточной частоты в диапазоне частот от 20 Гц до 3,6 ГГц, дБ, не менее

90

Уровень подавления каналов приема промежуточных частот в диапазоне частот от 20 Гц до 3,6 ГГц, дБ, не менее

90

Уровень собственных шумов в режиме анализатора спектра, при режимах работы, в диапазоне частот, дБм/Гц, не более

таблицы 7 - 10

Параметры режима работы

Диапазон частот

Значение

«RF attenuation = 0 dB», «FFT Filter 10 Hz»,

«trace average», «sweep count = 20»

от 20 до менее 100 Гц

минус 90

от 100 Гц до менее 1 кГц

минус 110

от 1 до менее 10 кГц

минус 120

«RF attenuation = 0 dB», «RBW = 1 kHz», «VBW = 3 kHz», «span = 0 Hz»,

«sweep time = 50 ms», «trace average», «sample detector», «sweep count = 20», «mean marker»

от 10 кГц до менее 1 МГц

минус 130

от 1 до менее 10 МГц

минус 140

от 10 до менее 20 МГц

минус 153

от 20 МГц до менее 2 ГГц

минус 155

от 2 до менее 3 ГГц

минус 153

от 3 до 3,6 ГГц

минус 152

Параметры режима работы

Диапазон частот

Значение

«RF attenuation = 0 dB», «FFT Filter 10 Hz»,

«trace average», «sweep count = 20»

от 20 до менее 100 Гц

минус 90

от 100 Гц до менее 1 кГц

минус 110

от 1 до менее 10 кГц

минус 120

«RF attenuation = 0 dB», «RBW = 1 kHz», «VBW = 3 kHz», «span = 0 Hz»,

«sweep time = 50 ms», «trace average», «sample detector», «sweep count = 20», «mean marker»

от 10 кГц до менее 1 МГц

минус 130

от 1 до менее 10 МГц

минус 140

от 10 до менее 20 МГц

минус 153

от 20 МГц до менее 2 ГГц

минус 152

от 2 до менее 3,6 ГГц

минус 150

от 3,6 до менее 8 ГГц

минус 152

от 8 до менее 13 ГГц

минус 151

от 13 до менее 18 ГГц

минус 150

от 18 до менее 22 ГГц

минус 149

от 22 до 26,5 ГГц

минус 148

Параметры режима работы

Диапазон частот

Значение

«RF attenuation = 0 dB», «FFT Filter 10 Hz»,

«trace average», «sweep count = 20»

от 20 до менее 100 Гц

минус 90

от 100 Гц до менее 1 кГц

минус 110

от 1 до менее 10 кГц

минус 120

«RF attenuation = 0 dB», «RBW = 1 kHz», «VBW = 3 kHz», «span = 0 Hz»,

«sweep time = 50 ms», «trace average», «sample detector», «sweep count = 20»,

от 10 кГц до менее 1 МГц

минус 130

от 1 до менее 10 МГц

минус 140

от 10 до менее 20 МГц

минус 153

от 20 МГц до менее 2 ГГц

минус 152

Параметры режима работы

Диапазон частот

Значение

«mean marker»

от 2 до менее 3,6 ГГц

минус 150

от 3,6 до менее 8 ГГц

минус 152

от 8 до менее 13 ГГц

минус 151

от 13 до менее 18 ГГц

минус 150

от 18 до менее 22 ГГц

минус 149

от 22 до менее 26,5 ГГц

минус 148

от 26,5 до менее 32 ГГц

минус 141

от 32 до 43 ГГц

минус 136

Параметры режима работы

Диапазон частот

Значение

«RF attenuation = 0 dB», «FFT Filter 10 Hz», «trace average», «sweep count = 20»

от 20 до менее 100 Гц

минус 90

от 100 Гц до менее 1 кГц

минус 110

от 1 до менее 10 кГц

минус 120

«RF attenuation = 0 dB», «RBW = 1 kHz», «VBW = 3 kHz», «span = 0 Hz»,

«sweep time = 50 ms», «trace average», «sample detector», «sweep count = 20», «mean marker»

от 10 кГц до менее 1 МГц

минус 130

от 1 до менее 10 МГц

минус 140

от 10 до менее 20 МГц

минус 153

от 20 МГц до менее 2 ГГц

минус 152

от 2 до менее 3,6 ГГц

минус 150

от 3,6 до менее 8 ГГц

минус 152

от 8 до менее 13 ГГц

минус 151

от 13 до менее 18 ГГц

минус 150

от 18 до менее 22 ГГц

минус 149

от 22 до менее 26,5 ГГц

минус 148

от 26,5 до менее 32 ГГц

минус 141

от 32 до менее 46 ГГц

минус 136

от 46 до 50 ГГц

минус 130

Наименование параметра или характеристики

Значение характеристики

Диапазон рабочих частот в режиме измерений уровня напряжений сигналов звуковых частот (ЗЧ)

от 20 Гц до 1 МГц

Диапазон рабочих частот в режиме измерений частоты сигналов ЗЧ ( f₃₄ )

от 20 Гц до 250 кГц

Диапазоны измеряемых входных напряжений постоянного тока

до 0,4;

(Ux), В

до 4,0

Максимальные значения измеряемых среднеквадратических значений (СКЗ) напряжений сигналов ЗЧ (и_ЗЧ) , в диапазонах значений измеряемых напряжений, В СКЗ:

до 0,4 В

0,3

до 4,0 В

3,0

Пределы допускаемой абсолютной погрешности измерений напряжений постоянного тока, в диапазонах значений измеряемых напряжений, В

от 100 до 400 мВ (от минус 400 до минус 100 мВ)

± [0,005^/U_x + 1 мВ]

от 0,4 до 4,0 В (от минус 4,0 до минус 0,4 В)

± [0,005^/Ux + 5 мВ]

Пределы допускаемой абсолютной погрешности измерений на-

Наименование параметра или характеристики

Значение характеристики

пряжения сигналов ЗЧ, в диапазонах значений измеряемых напряжений от 100 до 300 мВ и от 0,4 до 3,0 В, в диапазоне частот, В:

от 20 Гц до 100 кГц

± [0,01^/Лзч]

свыше 100 до 300 кГц

± [0,02^зч]

свыше 300 кГц до 1 МГц

± [0,05-и_эт]

Пределы допускаемой абсолютной погрешности измерений частоты сигналов ЗЧ, в диапазонах значений измеряемых напряжений от 100 мВ до 3,0 В СКЗ, в диапазоне частот, Гц:

от 20 Гц до менее 1 кГц

± ^{( d}or • /зч ± ^0,02)

от 1 до 250 кГц

± ( d_or ■ f₃₄ ± 3 значения последнего индицируемого разряда)

Минимальный отображаемый уровень собственных шумов (полоса анализа 100 кГц, тип детектора - СКЗ (RMS)), в диапазонах значений измеряемых напряжений, мкВ

до 0,4 В

25

до 4,0 В

250

Диапазон измеряемых значений коэффициента гармоник сигналов

ЗЧ

от минус 100 до 0 дБ (от 0,001 до 100 %)

Пределы допускаемой относительной погрешности измерений коэффициента гармоник сигналов ЗЧ, в полосе анализа 250 кГц или при суммарном числе гармонических составляющих входного сигнала не более 10, в диапазоне частот от 100 Гц до 100 кГц, дБ

± 0,5

Уровень собственных гармоник тракта анализатора сигналов звуковых частот, в диапазонах значений измеряемых напряжений, не более:

до 0,4 В (от

00 мВ до 0,4 В)

минус 60 дБ (0,1 %)

до 4,0 В

от 300 до 600 мВ

минус 54 дБ (0,2 %)

свыше 600 мВ до 4 В

минус 60 дБ (0,1 %)

Диапазон измерений отношения сигнал/шум сигналов ЗЧ, дБ

от минус 100 до 0

Пределы допускаемой относительной погрешности измерений отношения сигнал/шум сигналов ЗЧ, при суммарном числе гармонических составляющих входного сигнала не более 10, в диапазоне частот от 100 Гц до 250 кГц, дБ

± 0,5

Параметры фильтров нижних частот, для полосы пропускания по уровню ослабления 3 дБ

3 кГц

неравномерность амплитудно-частотной характеристики (АЧХ) до 1 кГц, %, не более

1

крутизна спада АЧХ, дБ на октаву, не хуже

30

15 кГц

неравномерность АЧХ до 10 кГц, %, не более

1

крутизна спада АЧХ, дБ на октаву, не хуже

30

23 кГц

неравномерность АЧХ до 15 кГц, %, не более

1

крутизна спада АЧХ, дБ на октаву, не хуже

30

100 кГц

неравномерность АЧХ до 10 кГц, %, не более

1

Параметры фильтров верхних частот, для полосы пропускания по уровню ослабления 3 дБ

20 Гц

неравномерность АЧХ от 50 Гц, %, не более

1

крутизна нарастания АЧХ, дБ на октаву, не хуже

18

Наименование параметра или характеристики

Значение характеристики

50 Гц

неравномерность АЧХ от 200 Гц, %, не более

1

крутизна нарастания АЧХ, дБ на октаву, не хуже

12

300 Гц

неравномерность АЧХ от 1 кГц, %, не более

1

крутизна нарастания АЧХ, дБ на октаву, не хуже

12

Тип коаксиального соединителя входного тракта анализатора сигналов ЗЧ

BNC female (Тип BNC розетка по ГОСТ РВ 51914-2002)

Входное сопротивление тракта анализатора сигналов ЗЧ

50 ± 2,5 Ом;

1 ± 0,05 МОм

Наименование параметра или характеристики

Значение характеристики

Диапазон рабочих частот (опция R&S FSU-B24 включена):

R&S FSMR26

от 100 кГц до 26,5 ГГц

R&S FSMR43

от 100 кГц до 43 ГГц

R&S FSMR50

от 100 кГц до 50 ГГц

Точка пересечения с гармоническими составляющими второго порядка (опция R&S FSMR-B2 установлена, опция R&S FSU-B24 включена), в диапазоне частот, дБм, не менее:

от 10 МГц до 1,8 ГГц (опция R&S FSMR-B2 выключена)

80

свыше 1,8 ГГц (опция R&S FSMR-B2 выключена)

25

от 1,8 до 2,4 ГГц (опция R&S FSMR-B2 включена)

65

Пределы допускаемой относительной погрешности измерений опорного уровня сигнала минус 30 дБм на частоте 128 МГц, для положения входного аттенюатора 10 дБ и установленного значения полосы ПЧ 10 кГц, отсечка постоянного входного напряжения выключена, дБ:

опция R&S FSU-B24 выключена

± 0,2

опция R&S FSU-B24 включена

± 0,3

Пределы допускаемой относительной погрешности измерений уровня мощности входного синусоидального сигнала относительно опорного уровня на частоте 128 МГц в режиме анализатора спектра (опция R&S FSMR-B2 отсутствует или выключена, опция R&S FSU-B24 включена), в диапазоне ослаблений входного аттенюатора от 10 до 40 дБ, отсечка постоянного входного напряжения выключена, в диапазоне частот, дБ:

R&S FSMR26

от 10 МГц до менее 3,6 ГГц

± 0,6

от 3,6 до менее 8 ГГц

± 2,0

от 8 до менее 22 ГГц

± 2,5

от 22 до 26,5 ГГц

± 3,0

R&S FSMR43

от 10 МГц до менее 3,6 ГГц

± 0,6

от 3,6 до менее 8 ГГц

± 2,0

от 8 до менее 22 ГГц

± 2,5

от 22 до менее 40 ГГц

± 3,0

от 40 до 43 ГГц

± 3,5

R&S FSMR50

от 10 МГц до менее 3,6 ГГц

± 0,6

Наименование параметра или характеристики

Значение характеристики

от 3,6 до менее 8 ГГц

± 2,0

от 8 до менее 22 ГГц

± 2,5

от 22 до менее 40 ГГц

± 3,0

от 40 до 50 ГГц

± 3,5

Пределы допускаемой относительной погрешности измерений уровня мощности входного синусоидального сигнала относительно опорного уровня на частоте 128 МГц в режиме анализатора спектра (опция R&S FSMR-B2 отсутствует или выключена, опция R&S FSU-B24 включена), в диапазоне ослаблений входного аттенюатора от 45 до 75 дБ, отсечка постоянного входного напряжения выключена, в диапазоне частот, дБ:

R&S FSMR26

от 10 МГц до менее 3,6 ГГц

± 1,1

от 3,6 до менее 8 ГГц

± 2,5

от 8 до менее 22 ГГц

± 3,0

от 22 до 26,5 ГГц

± 3,5

R&S FSMR43

от 10 МГц до менее 3,6 ГГц

± 1,1

от 3,6 до менее 8 ГГц

± 2,5

от 8 до менее 22 ГГц

± 3,0

от 22 до менее 40 ГГц

± 3,5

от 40 до 43 ГГц

± 5,0

R&S FSMR50

от 10 МГц до менее 3,6 ГГц

± 1,1

от 3,6 до менее 8 ГГц

± 2,5

от 8 до менее 22 ГГц

± 3,0

от 22 до менее 40 ГГц

± 3,5

от 40 до 50 ГГц

± 4,5

Пределы допускаемой относительной погрешности измерений уровня мощности входного синусоидального сигнала относительно опорного уровня на частоте 128 МГц в режиме анализатора спектра (опция R&S FSMR-B2 включена, опция R&S FSU-B24 включена), в диапазоне ослаблений входного аттенюатора от 10 до 40 дБ, отсечка постоянного входного напряжения выключена, в диапазоне частот, дБ:

R&S FSMR26

от 10 МГц до менее 3,6 ГГц

± 0,6

от 3,6 до менее 8 ГГц

± 2,5

от 8 до менее 22 ГГц

± 3,0

от 22 до 26,5 ГГц

± 3,5

R&S FSMR43

от 10 МГц до менее 3,6 ГГц

± 0,6

от 3,6 до менее 8 ГГц

± 2,5

от 8 до менее 22 ГГц

± 3,0

от 22 до менее 40 ГГц

± 3,5

от 40 до 43 ГГц

± 4,0

R&S FSMR50

от 10 МГц до менее 3,6 ГГц

± 0,6

от 3,6 до менее 8 ГГц

± 2,5

от 8 до менее 22 ГГц

± 3,0

от 22 до менее 40 ГГц

± 3,5

от 40 до 50 ГГц

± 4,0

Пределы допускаемой относительной погрешности измерений уровня мощности входного синусоидального сигнала относитель-

Наименование параметра или характеристики

Значение характеристики

но опорного уровня на частоте 128 МГц в режиме анализатора спектра (опция R&S FSMR-B2 включена, опция R&S FSU-B24 включена), в диапазоне ослаблений входного аттенюатора от 45 до 75 дБ, отсечка постоянного входного напряжения выключена, в диапазоне частот, дБ:

R&S FSMR26

от 10 МГц до менее 3,6 ГГц

± 1,1

от 3,6 до менее 8 ГГц

± 3,0

от 8 до менее 22 ГГц

± 3,5

от 22 до 26,5 ГГц

± 4,0

R&S FSMR43

от 10 МГц до менее 3,6 ГГц

± 1,1

от 3,6 до менее 8 ГГц

± 3,0

от 8 до менее 22 ГГц

± 3,5

от 22 до менее 40 ГГц

± 4,0

от 40 до 43 ГГц

± 5,0

R&S FSMR50

от 10 МГц до менее 3,6 ГГц

± 1,1
