Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «25» марта 2019 г. № 597
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Генераторы сигналов SMA100B Назначение средства измеренийГенераторы сигналов SMA100B предназначены для формирования немодулированных СВЧ колебаний, а также колебаний с различными видами модуляций.
Описание средства измеренияПринцип действия генераторов сигналов SMA100B основан на формировании базового диапазона частот синтезатором высокой частоты и расширении его вниз и вверх в устройстве формирования выходного сигнала. Источником опорной частоты для синтезатора высокой частоты служит кварцевый генератор с частотой 10 МГц. Уровень выходного сигнала генератора регулируется аттенюатором и контролируется системой автоматической регулировки уровня. Для формирования сигналов с различными видами модуляции генератор может быть оснащен импульсным модулятором и модулятором для амплитудной, частотной и фазовой модуляций, а также источниками модулирующих сигналов.
Конструктивно генераторы сигналов SMA100B выполнены в виде настольного лабораторного прибора. Управление генераторами сигналов SMA100B осуществляется с передней панели, оснащенной дисплеем и кнопочным табло, или по интерфейсу дистанционного управления с помощью внешнего ПЭВМ. Разъем выхода СВЧ, входы и выходы сигналов опорной частоты, входы и выходы модулирующих сигналов в зависимости от исполнения генератора могут находиться как на передней, так и на задней панели. Генераторы сигналов SMA100B оснащены интерфейсами LAN и опционально USB, GPIB.
Генераторы сигналов SMA100B имеют следующие опции:
B92 - опция корпуса с низким профилем;
B93 - опция корпуса с высоким профилем;
B103/B106/B112/B120 - опции диапазона частот до 3 ГГц/6 ГГц/12,75 ГГц/20 ГГц;
B1H - опция опорного генератора повышенной точности ;
B710 - опции улучшения фазовых шумов в ближней зоне для B106, B112, B120;
B710N - опция улучшения фазовых шумов в ближней зоне для B103;
B711 - опции низких фазовых шумов для B106, B112, B120;
B711N - опция низких фазовых шумов для B103;
K31 - опция повышенной выходной мощности до 3/6 ГГц;
B32 - опция большой выходной мощности до 3/6 ГГц;
K33 - опция повышенной выходной мощности до 12,75/20 ГГц;
B34 - опция большой выходной мощности до 12,75/20 ГГц;
K22 - опция импульсного модулятора;
K23 - опция импульсного генератора;
K24 - опция модулирующего генератора сигналов произвольной формы;
K720 - опция модулятора АМ/ЧМ/ФМ;
K703 - опция входа и выхода опорных частот 100 МГц и 1 ГГц;
B80 - опция разъема СВЧ выхода на задней панели до 3/6 ГГц;
B81 - опция разъема СВЧ выхода на задней панели до 12,75/20 ГГц;
B86 - опция удаленного управления по GPIB и USB;
B709 - опция пониженных фазовых шумов.
Генераторы сигналов SMA100B, в зависимости от установленных опций, отличаются высотой корпуса. Общий вид генераторов сигналов SMA100B, обозначение места нанесения знака утверждения типа средства измерения и знака поверки приведены на рисунке 1.
Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
место нанесения знака утверждения типа
указание частотного диапазона генератора
место нанесения знака поверки
корпус с низким профилем
корпус с высоким профилем
сЖРисунок 1 - Общий вид средства измерений

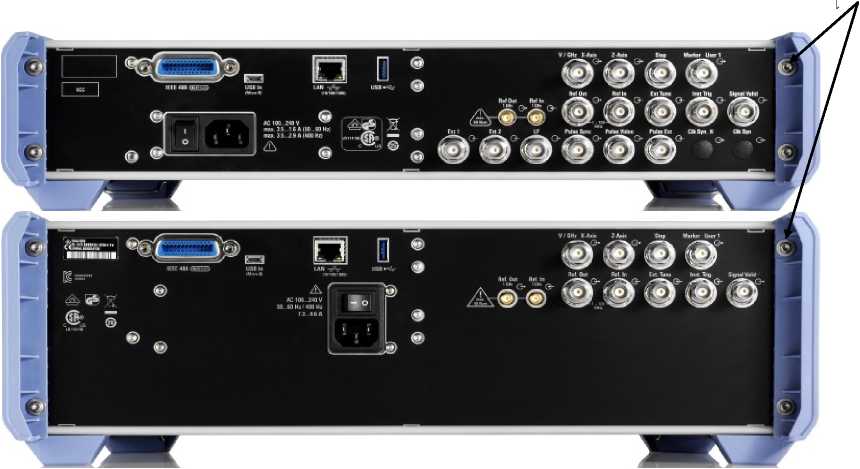

место пломбировки от несанкционированного
доступа
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Идентификационные данные программного обеспечения генераторов сигналов SMA100B приведены в таблице 1.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик генераторов сигналов SMA100B за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FW SMA100B |
|
Номер версии (идентификационный номер) ПО |
не ниже 4.15.010.12 |
|
Цифровой идентификатор ПО |
- |
Метрологические и технические характеристики генераторов сигналов SMA100B приведены в таблицах 2 - 11.
Таблица 2 - Частотные параметры
|
Наименование характеристики |
Значение | |
|
Диапазон частот, Гц |
опция B103 |
от 8-103 до 3Л09 |
|
опция B106 |
от 8-103 до 6-10у | |
|
опция B112 |
от 8-103 до 12,75-10у | |
|
опция B120 |
от 8-103 до 20-109 | |
|
Дискретность установки частоты, Гц |
0,001 | |
|
Вход/выход опорной частоты, Гц |
штатно |
1-107 |
|
опция K703 |
1-107, 1 •IO8, 1-10у | |
|
Пределы допускаемой относительной погрешности установки частоты 6f при работе от внутренней опорной частоты |
штатно |
±1-10-7 |
|
опции B1H/B709/B710/ B710N/B711/B711N |
±3-10-8 | |
Таблица 3 - Параметры уровня выходного сигнала
|
Наименование характеристики |
Значение | ||
|
1 |
2 | ||
|
Диапазон установки значений уровня выходного * о сигнала для опций B103/B106 в зависимости от частоты, дБмВт |
Штатно |
от 100 кГц до 1 МГц включ. |
от -127 до +13 |
|
св. 1 МГц до 6 ГГц включ. |
от -127 до +19 | ||
|
опция K31 |
от 100 кГц до 1 МГц включ. |
от -127 до +13 | |
|
св. 1 МГц до 6 ГГц включ. |
от -127 до +25 | ||
|
опцииK31 и B32 |
от 100 кГц до 1 МГц включ. |
от -127 до +13 | |
|
св. 1 МГц до 8 МГц включ. |
от -127 до +25 | ||
|
св. 8 МГц до 6 ГГц включ. |
от -127 до +30 | ||
|
Диапазон установки значений уровня выходного сигнала для опций B112/B120 в зависимости от частоты, дБмВт |
штатно |
от 100 кГц до 1 МГц включ. |
от -127 до +13 |
|
св. 1 МГц до 6 ГГц включ. |
от -127 до +18 | ||
|
св. 6 ГГц до 13 ГГц включ. |
от -127 до +18 | ||
|
св. 13 ГГц до 20 ГГц включ. |
от -127 до +17 | ||
|
опция K33 |
от 100 кГц до 1 МГц включ. |
от -127 до +13 | |
|
св. 1 МГц до 6 ГГц включ. |
от -127 до +23 | ||
|
св. 6 ГГц до 20 ГГц включ. |
от -127 до +20 | ||
Продолжение таблицы 3
|
1 |
2 | |||
|
опции K33 и B34 |
от 100 кГц до 1 МГц включ. |
от -127 до +13 | ||
|
св. 1 МГц до 8 МГц включ. |
от -127 до +25 | |||
|
св. 8 МГц до 6 ГГц включ. |
от -127 до +28 | |||
|
св. 6 ГГц до 8 ГГц включ. |
от -127 до +26 | |||
|
св. 8 ГГц до 18 ГГц включ. |
от -127 до +27 | |||
|
св. 18 ГГц до 20 ГГц включ. |
от -127 до +24 | |||
|
Дискретность установки уровня выходного сигнала, дБ |
0,01 | |||
|
Пределы допускаемой абсолютной погрешности установки уровня выходного сигнала, дБ |
до минус 90 дБмВт включ. |
от 100 кГц до 8 МГц включ. |
±1,2 | |
|
св. 8 МГц до 3 ГГц включ. |
±0,8 | |||
|
св. 3 ГГц до 20 ГГц включ. |
±1,2 | |||
|
от минус 90 до 25 дБмВт вкл. |
от 100 кГц до 8 МГц включ. |
±1,0 | ||
|
св. 8 МГц до 3 ГГц включ. |
±0,5 | |||
|
св. 3 ГГц до 20 ГГц включ. |
±0,9 | |||
|
св. 25 дБмВт |
от 8 МГц до 18 ГГц |
±1,0 | ||
|
КСВН выхода ВЧ, не более |
2,0 | |||
|
Тип выходного разъема |
опции B103/B106 |
N «розетка» | ||
|
опции B112/B120 |
2,92 мм «розетка» | |||
|
Примечания *диапазон установки значений уровня выходного сигнала не нормируется для опций B80/B81 здесь и далее: дБмВт - дБ относительно 1 мВт | ||||
Таблица 4 - Параметры спектра выходного сигнала в режиме непрерывных колебаний
|
Наименование характеристики |
Значение | ||
|
1 |
2 | ||
|
Уровень гармонических составляющих для уровня выходного сигнала менее 10 дБмВт, дБ относительно несущей, не более: |
B103/B106 |
от 100 кГц до 10 МГц включ. |
-30 |
|
св. 10 МГц до 6 ГГц включ. |
-60 | ||
|
B112/B120 |
от 100 кГц до 10 МГц включ. |
-30 | |
|
св. 10 МГц до 20 ГГц включ. |
-55 | ||
|
Уровень негармонических составляющих для уровня выходного сигнала менее 10 дБмВт при отстройках от несущей свыше 10 кГц, дБ относительно несущей, не более |
штатно |
до 750 МГц включ. |
-96 |
|
св. 750 МГц до 1,5 ГГц включ. |
-92 | ||
|
св. 1,5 ГГц до 3 ГГц включ. |
-86 | ||
|
св. 3 ГГц до 6 ГГц включ. |
-80 | ||
|
св. 6 ГГц до 12 ГГц включ. |
-74 | ||
|
св. 12 ГГц до 20 ГГц включ. |
-68 | ||
|
опция B711 или B711N |
до 1,5 ГГц включ. |
-100 | |
|
св. 1,5 ГГц до 3 ГГц включ. |
-94 | ||
|
св. 3 ГГц до 6 ГГц включ. |
-88 | ||
|
св. 6 ГГц до 12 ГГц включ. |
-82 | ||
|
св. 12 ГГц до 20 ГГц включ. |
-76 | ||
Продолжение таблицы 4
|
1 |
2 | ||
|
Спектральная плотность мощности фазовых шумов при отстройке от несущей 20 кГц и уровне сигнала 10 дБмВт в зависимости от частоты несущей, дБ относительно несущей в полосе 1 Гц, не более |
штатно |
10 МГц |
-158 |
|
100 МГц |
-154 | ||
|
1 ГГц |
-135 | ||
|
2 ГГц |
-129 | ||
|
3 ГГц |
-125 | ||
|
4 ГГц |
-123 | ||
|
6 ГГц |
-119 | ||
|
10 ГГц |
-115 | ||
|
20 ГГц |
-109 | ||
|
опция B709 |
приведены в таблице 5 | ||
|
опции B710 или B710N |
приведены в таблице 6 | ||
|
опции B711 или B711N |
приведены в таблице 7 | ||
Таблица 5 - Спектральная плотность мощности фазовых шумов для опции B709 при уровне сигнала 10 дБмВт в зависимости от частоты несущей и отстройки, дБ относительно несущей в полосе 1 Гц, не более
|
Частота несущей F |
Частота отстройки AF | ||||||
|
10 Гц |
100 Гц |
1 кГц |
10 кГц |
100 кГц |
1 МГц |
10 МГц | |
|
10 МГц |
-120 |
-136 |
-147 |
-157 |
-160 |
-161 |
- |
|
100 МГц |
-103 |
-124 |
-144 |
-155 |
-155 |
-162 |
-162 |
|
1 ГГц |
-83 |
-104 |
-124 |
-140 |
-138 |
-145 |
-160 |
|
2 ГГц |
-77 |
-98 |
-118 |
-134 |
-132 |
-139 |
-159 |
|
3 ГГц |
-73 |
-94 |
-114 |
-130 |
-128 |
-136 |
-159 |
|
4 ГГц |
-71 |
-92 |
-112 |
-128 |
-126 |
-133 |
-157 |
|
6 ГГц |
-67 |
-88 |
-108 |
-124 |
-122 |
-131 |
-156 |
|
10 ГГц |
-63 |
-84 |
-104 |
-120 |
-118 |
-124 |
-148 |
|
20 ГГц |
-58 |
-78 |
-98 |
-114 |
-112 |
-118 |
-142 |
Таблица 6 - Спектральная плотность мощности фазовых шумов для опции B710/B710N при уровне сигнала 10 дБмВт в зависимости от частоты несущей и отстройки, дБ относительно несущей в полосе 1 Гц, не более
|
Частота несущей F |
Частота отстройки AF | ||||||
|
10 Гц |
100 Гц |
1 кГц |
10 кГц |
100 кГц |
1 МГц |
10 МГц | |
|
10 МГц |
-124 |
-136 |
-147 |
-157 |
-160 |
-161 |
- |
|
100 МГц |
-117 |
-129 |
-144 |
-153 |
-155 |
-162 |
-162 |
|
1 ГГц |
-97 |
-111 |
-131 |
-135 |
-135 |
-145 |
-160 |
|
2 ГГц |
-91 |
-105 |
-125 |
-129 |
-129 |
-139 |
-159 |
|
3 ГГц |
-87 |
-101 |
-121 |
-125 |
-125 |
-136 |
-159 |
|
4 ГГц |
-86 |
-99 |
-119 |
-123 |
-123 |
-133 |
-157 |
|
6 ГГц |
-81 |
-95 |
-115 |
-119 |
-119 |
-131 |
-156 |
|
10 ГГц |
-77 |
-91 |
-111 |
-115 |
-115 |
-124 |
-148 |
|
20 ГГц |
-71 |
-85 |
-105 |
-109 |
-109 |
-118 |
-142 |
Таблица 7 - Спектральная плотность мощности фазовых шумов для опции B711/B711N при уровне сигнала 10 дБмВт в зависимости от частоты несущей и отстройки, дБ относительно несущей в полосе 1 Гц, не более
|
Частота несущей F |
Частота отстройки AF | ||||||
|
10 Гц |
100 Гц |
1 кГц |
10 кГц |
100 кГц |
1 МГц |
10 МГц | |
|
10 МГц |
-124 |
-136 |
-147 |
-157 |
-160 |
-161 |
- |
|
100 МГц |
-117 |
-129 |
-146 |
-155 |
-162 |
-162 |
-162 |
|
1 ГГц |
-97 |
-111 |
-135 |
-147 |
-148 |
-157 |
-160 |
|
2 ГГц |
-91 |
-105 |
-129 |
-142 |
-142 |
-151 |
-159 |
|
3 ГГц |
-87 |
-101 |
-125 |
-138 |
-138 |
-148 |
-159 |
|
4 ГГц |
-86 |
-99 |
-122 |
-135 |
-136 |
-147 |
-157 |
|
6 ГГц |
-81 |
-95 |
-119 |
-132 |
-132 |
-144 |
-155 |
|
10 ГГц |
-77 |
-91 |
-115 |
-128 |
-128 |
-140 |
-156 |
|
20 ГГц |
-71 |
-85 |
-109 |
-122 |
-122 |
-134 |
-148 |
Таблица 8 - Параметры выходного сигнала в режиме внутренней импульсной модуляции (опции K22 и K23)
|
Наименование характеристики |
Значение |
|
Диапазон установки периода следования импульсов модулирующего генератора, с |
от 2040-у до 100 |
|
Диапазон установки длительности импульсов модулирующего генератора, с |
от 540-у до 100 |
|
Дискретность установки длительности и периода, нс |
5 |
|
Минимальная длительность радиоимпульсов, нс, не более |
20 |
|
Время нарастания/спада радиоимпульса, нс, не более |
10 |
|
Коэффициент подавления сигнала несущей в паузе между радиоимпульсами, дБ, не менее |
80 |
Таблица 9 - Параметры выходного сигнала в режиме внутренней амплитудной модуляции (опции K720 и K24)
|
Наименование характеристики |
Значение |
|
Диапазон установки коэффициента амплитудной модуляции, % |
от 0 до 100 |
|
Дискретность установки коэффициента амплитудной модуляции, % |
0,01 |
|
Пределы допускаемой абсолютной погрешности установки коэффициента амплитудной модуляции М при модулирующей частоте 1 кГц и М < 80 %, % |
±(0,03-М + 1) |
|
Коэффициент гармоник огибающей в режиме амплитудной модуляции при глубине модуляции 80 % и модулирующей частоте 1 кГц, %, не более |
2,0 |
|
Диапазон модулирующих частот для АМ, Гц |
от 10 до 100403 |
Таблица 10 - Параметры выходного сигнала в режиме внутренней частотной модуляции (опции
K720 и K24)
|
Наименование характеристики |
Значение | |
|
Максимальная устанавливаемая девиация частоты в зависимости от частоты несущей, МГц |
до 350 МГц включ. |
5 |
|
св. 350 МГц до 375 МГц включ. |
2,5 | |
|
св. 375 МГц до 750 МГц включ. |
5 | |
|
св. 750 МГц до 1,5 ГГц включ. |
10 | |
|
св. 1,5 ГГц до 3 ГГц включ. |
20 | |
|
св. 3 ГГц до 6 ГГц включ. |
40 | |
|
св. 6 ГГц до 12 ГГц включ. |
80 | |
|
св. 12 ГГц до 20 ГГц включ. |
160 | |
|
Дискретность установки девиации частоты, % |
0,02 | |
|
Пределы допускаемой абсолютной погрешности установки девиации частоты Fд при модулирующей частоте 10 кГц, Гц |
±(0,015 Тд + 20) | |
|
Коэффициент гармоник огибающей в режиме частотной модуляции при модулирующей частоте 10 кГц и девиации 1 МГц, %, не более |
0,1 | |
|
Диапазон модулирующих частот для частотной модуляции, Гц |
от 10 до 10 • 106 | |
Таблица 11 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
Рабочие условия эксплуатации:
|
от 0 до +55 85 | |
|
Условия хранения и транспортирования:
|
от -40 до +70 95 | |
|
Напряжение питания от сети переменного тока частотой 50 или 60 Гц, В |
230±23 | |
|
Потребляемая мощность, Вт, не более |
300 | |
|
Масса, кг, не более |
20 | |
|
Г абаритные размеры (ширина х глубина х высота), мм, не более |
опция B92 |
472x445x108 |
|
опция B93 |
472x445x152 | |
|
Время прогрева, мин |
30 | |
|
Средняя наработка на отказ, лет |
10 | |
наносится на титульный лист руководства по эксплуатации типографским способом и на переднюю панель генераторов сигналов SMA100B методом наклейки.
Комплектность средства измеренийТаблица 12 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Генератор сигналов |
SMA100B |
1 шт. |
|
Опции |
- |
по отдельному заказу |
|
Комплект ЗИП |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
РТ-МП-4669-441-2017 (с Изменением № 1) |
1 экз. |
осуществляется по документу РТ-МП-4669-441-2017 (с Изменением № 1) «ГСИ. Генераторы сигналов SMA100B. Методика поверки», утвержденному ФБУ «Ростест-Москва» 03 декабря 2018 г.
Основные средства поверки:
-
- стандарт частоты рубидиевый GPS- 1 2RG (регистрационный номер в Федеральном информационном фонде 43830-10);
-
- ваттметр поглощаемой мощности NRP18S-10 (регистрационный номер в Федеральном информационном фонде 67460-17);
-
- преобразователь измерительный NRP-Z55 (регистрационный номер в Федеральном информационном фонде 37008- 08);
-
- приемник измерительный FSMR26 с опцией В24 (регистрационный номер в Федеральном информационном фонде 50678- 1 2);
-
- анализатор фазового шума FSWP26 c опцией B61 (регистрационный номер в Федеральном информационном фонде 63528- 1 6);
-
- анализатор спектра FSW43 с опциями К7 и B160 (регистрационный номер в Федеральном информационном фонде 53782- 1 3);
-
- анализатор цепей векторный ZNB20 (регистрационный номер в Федеральном информационном фонде 56388- 1 4).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на переднюю панель генератора сигналов SMA100B в соответствии с рисунком 1 или на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к генераторам сигналов SMA100BТехническая документация фирмы “Rohde & Schwarz GmbH & Co. KG”, Германия
ИзготовительФирма “Rohde & Schwarz GmbH & Co. KG”, Германия
Адрес: Muehldorfstrasse 15, 81671 Munich, Germany
Телефон: +49 89 41 29 0
Факс: +49 89 41 29 12 164
Web-сайт: https://www.rohde-schwarz.com
E-mail: customersupport@rohde-schwarz.com
ЗаявительОбщество с ограниченной ответственностью «РОДЕ и ШВАРЦ РУС»
(ООО «РОДЕ и ШВАРЦ РУС»)
ИНН 7710557825
Адрес: 117335, г. Москва, Нахимовский проспект, 58, этаж 6, комната 16
Телефон: +7 (495) 981-3560
Факс: +7 (495) 981-3565
Web - сайт: https ://www. rohde-sc hwarz.com/ru
E-mail: sales.russia@rohde-schwarz. com
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00
Web-сайт: http://www.rostest.ru
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа RA.RU.310639 от 16.04.2015 г.
