Эквиваленты сети ENV216

Эквиваленты сети ENV216 предназначены для измерения кондуктивных электромагнитных помех от однофазных устройств в сети питания.

Эквиваленты сети ENV216 являются однофазными V - образными эквивалентами сети питания в соответствии с ГОСТ 30805.16.1.2-2013.

Конструктивно эквиваленты сети ENV216 выполнены в виде моноблока. Управление работой эквивалентов сети ENV216 осуществляется как в ручном режиме при помощи клавиш управления, расположенных на лицевой панели, так и дистанционно с использованием сигналов TTL уровня.

Принцип работы эквивалентов сети ENV216 заключается в обеспечении передачи питающего напряжения от сети электропитания к испытываемому объекту (техническое средство - источник индустриальных радиопомех), нагрузки объекта на нормированный импеданс, фильтрации сигнала радиопомех и подачи его на выход со стандартизованным сопротивлением 50 Ом для последующего измерения (приемником измерительным, анализатором спектра, селективным вольтметром).

Общий вид эквивалентов сети ENV216, места нанесения знака утверждения типа и знака поверки, а также схема пломбировки от несанкционированного доступа приведены на рисунках 1 и 2.

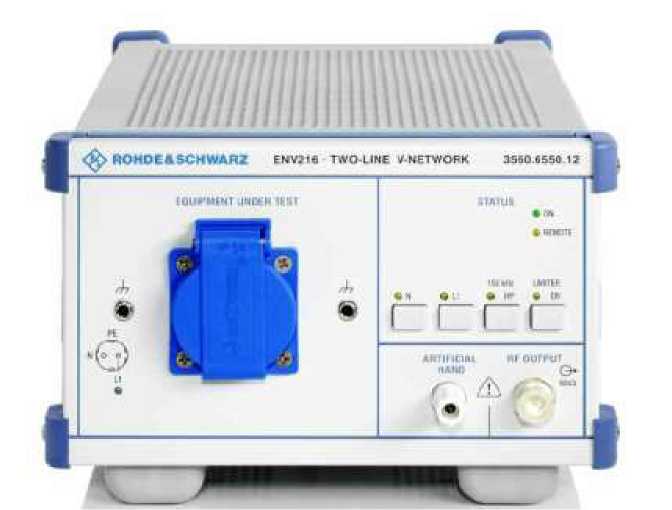

Рисунок 1 - Общий вид средства измерений

Место нанесения знака поверки

Место пломбировки

ССЛвЕГТ ТО М>11Ш Silffl т Л ИГГИ ™иГКТ1ТС£‘‘Я^,1-<_!_J Мия ая. riTJJ мН ®сиитпг^лек *МЯО**ИЧЧ

.СяыТг&п

Место нанесения знака утверждения типа

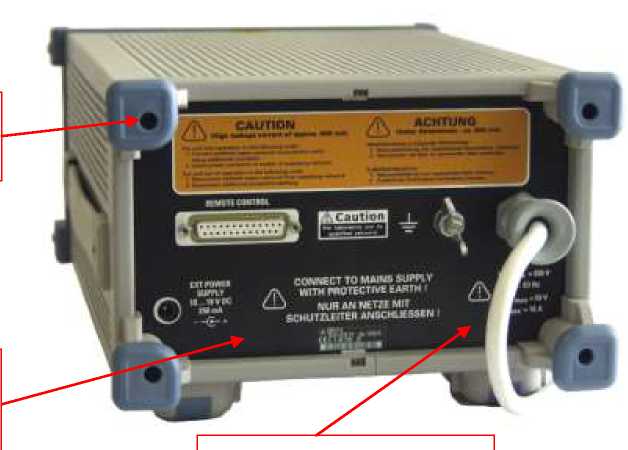

Рисунок 2 - Схема пломбировки от несанкционированного доступа, места нанесения знака поверки и знака утверждения типа

отсутствует.

Таблица 1 - Метрологические характеристики

Таблица 2 - Значения модуля и аргумента полного входного сопротивления

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

наносится на заднюю панель эквивалентов сети ENV216 методом наклейки в соответствии с рисунком 2 и на титульный лист руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность средства измерений

осуществляется по документу МП-РТ-2211-2014 «Эквиваленты сети ENV216. Методика поверки», утвержденному ФБУ «Ростест-Москва» 10 ноября 2014 г.

Основные средства поверки:

• - генератор сигналов R&S SMB100A (регистрационный номер в Федеральном информационном фонде 39230-08);

• - анализатор цепей векторный R&S ZNC3 (регистрационный номер в Федеральном информационном фонде 49105-12);

• - вольтметр переменного тока диодный компенсационный В3-49 (регистрационный номер в Федеральном информационном фонде 5477-76).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на заднюю панель эквивалентов сети ENV216 в соответствии с рисунком 2 или на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 30805.16.1.2-2013 (CISPR 16-1-2:2006) Совместимость технических средств электромагнитная. Требования к аппаратуре для измерения параметров индустриальных радиопомех и помехоустойчивости и методы измерений. Часть 1 - 2. Аппаратура для измерения параметров индустриальных радиопомех и помехоустойчивости. Устройства для измерения кондуктивных радиопомех и испытаний на устойчивость к кондуктивным радиопомехам.

Техническая документация фирмы «Rohde & Schwarz GmbH & Co. KG» , Германия.

Фирма «Rohde & Schwarz GmbH & Co. KG», Германия

Адрес: Muehldorfstrasse 15, 81671 Munich, Germany

Телефон: +49 89 41 29 0

Факс: +49 89 41 29 12 164

W eb -сайт: https://www.rohde- schwarz .com

E-mail: customersupport@rohde-schwarz.com

Фирма «Rohde & Schwarz zavod Vimperk, s.r.o», Чехия

Адрес: Spidrova 49, 385 01 Vimperk, Czech Republic

Телефон: +420 388 452 109

Web-сайт: https://www.rohde-schwarz.com

E-mail: customersupport@rohde-schwarz.com

Представительство фирмы «РОДЕ И ШВАРЦ ГМБХ И КО.КГ» (Германия) ИНН 9909002668

Адрес: 117335, г. Москва, проспект Нахимовский, дом 58, комната 3, этаж 6 Телефон: +7 (495) 981-3560

Факс: +7 (495) 981-3565

W eb -сайт: https ://www.rohde- schwarz. com/ru

E-mail: sales.russia@rohde-schwarz.com

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Телефон: +7 (495) 544-00-00

Web-сайт: http://www.rostest.ru

Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа RA.RU.310639 от 16.04.2015 г.
