№1549 от 24.07.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 36990
О переоформлении свидетельства об утверждении типа средства измерений № 33304 "Анализаторы спектра R&S FSL 18"
Приказы по основной деятельности по агентству Вн. Приказ № 1549 от 24.07.2018
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «24» июля 2018 г. №1549
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы спектра R&S FSL 18
Назначение средства измеренийАнализаторы спектра R&S FSL 18 предназначены для измерений и визуального наблюдения составляющих спектра (частоты и уровня) периодически повторяющихся сигналов и стационарных шумов.
Описание средства измеренийПринцип действия анализаторов спектра R&S FSL 18 основан на методе последовательного анализа сигнала. Анализаторы спектра R&S FSL 18 представляют собой автоматически или вручную перестраиваемые супергетеродинные приемники с индикацией выходных сигналов.
Анализаторы спектра R&S FSL 18 обеспечивают измерение параметров спектра непрерывных колебаний сложной формы; измерение параметров модулированных колебаний; измерение параметров паразитных и побочных колебаний; измерение полосы излучения и внеполосных излучений; исследование спектров повторяющихся радиоимпульсов; измерение интермодуляционных искажений третьего порядка четырехполюсников; управление всеми режимами работы и параметрами приборов как вручную, так и дистанционно от внешнего компьютера; автоматическое тестирование и самодиагностирование.
Конструктивно анализаторы спектра R&S FSL 18 выполнены в виде настольных малогабаритных неагрегатируемых корпусов.
Анализаторы спектра R&S FSL 18 выпускаются в двух модификациях: со следящим генератором и без него.
Общий вид анализаторов спектра R&S FSL 18, место нанесения знака поверки и место нанесения знака утверждения типа приведены на рисунке 1. Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
Место нанесения знака поверки
Место нанесения знака утверждения типа
UJLJU&I 4
V*LJULJB
|
-- *-> | | |||
|
■1 | |||
|
• • |
V*' 1 | ||
|
ь 1 | |||
Рисунок 1 - Общий вид средства измерений

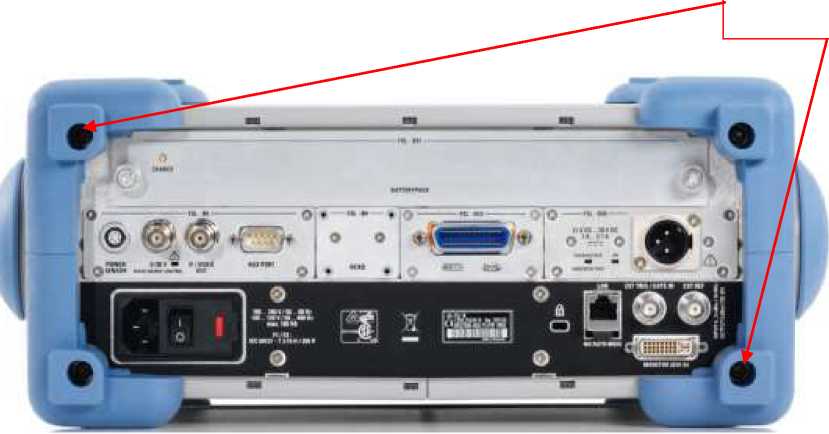

Места пломбировки
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечениеПрограммное обеспечение (ПО) «FW R&S FSL» предназначено только для работы с анализаторами спектра R&S FSL 18 и не может быть использовано отдельно от измерительновычислительной платформы этих приборов.
Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FW R&S FSL |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.00SP3 |
|
Цифровой идентификатор ПО |
- |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон рабочих частот, Гц |
от 9^103 до 18-109 |
|
Опорная частота внутреннего кварцевого генератора, МГц |
10 |
|
Пределы допускаемой абсолютной погрешности воспроизведения опорной частоты, кГц |
±2 |
Продолжение таблицы 2
|
1 |
2 |
|
Номинальное значение полос пропускания на уровне минус 3 дБ (дискретно с шагом 1/3), Гц |
от 300 до 10406 |
|
Пределы допускаемой относительной погрешности номинальных значений полос пропускания, % |
±3 |
|
Коэффициент прямоугольности по уровням минус 60 дБ и минус 3 дБ, не более |
6 |
|
Средний уровень собственных шумов на входе 50 Ом, при установке входного аттенюатора 0 дБ, для диапазона частот, дБмВт/Гц1, не более | |
|
от 9 кГц до 1 МГц включ. |
-100 |
|
св. 1 до 10 МГц включ. |
-115 |
|
св. 10 до 50 МГц включ. |
-130 |
|
св. 50 МГц до 3 ГГц включ. |
-140 |
|
св. 3 до 12 ГГц включ. |
-136 |
|
св. 12 до 18 ГГц |
-130 |
|
Относительный уровень помех, обусловленных интермодуляционными искажениями третьего порядка, по входу смесителя, при воздействии на вход двух синусоидальных сигналов равных амплитуд с уровнем | |
|
минус 10 дБмВт, для диапазона частот, дБн2, не более | |
|
от 9 кГц до 50 МГц включ. |
-54 |
|
св. 50 МГц до 6 ГГц включ. |
-60 |
|
св. 6 до 18 ГГц |
-60 |
|
Относительный уровень помех, обусловленных интермодуляционными искажениями второго порядка, по входу смесителя, при воздействии на вход синусоидального сигнала с уровнем минус 10 дБмВт, на частотах от 20 МГц до 9 ГГц, дБн, не более |
-35 |
|
Неравномерность амплитудно-частотной характеристики в диапазоне частот, дБ, не более | |
|
от 10 МГц до 3 ГГц включ. |
0,5 |
|
св. 3 до 6 ГГц включ. |
0,8 |
|
св. 6 до 18 ГГц |
1,2 |
|
Диапазон частот следящего генератора, ГГ ц |
от 0,01 до 18 |
|
Пределы допускаемой погрешности измерений уровня входного сигнала на частоте 65,833 МГц, дБ |
±0,3 |
|
Здесь и далее:
| |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания от сети переменного тока частотой от 50 до 400 Гц, В |
220±22 |
|
Потребляемая мощность (без опций), В^А, не более |
45 |
|
Габаритные размеры (ширина х высота х глубина), мм, не более |
408,8Х158,1Х465,3 |
|
Масса (без опций и аксессуаров), кг, не более |
7 |
|
Рабочие условия эксплуатации:
|
от 0 до +50 85 |
наносится на лицевую панель анализаторов спектра R&S FSL 18 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Анализатор спектра |
R&S FSL 18 |
1 шт. |
|
Сетевой шнур |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП 39090-08 |
1 экз. |
осуществляется по документу МП 39090-08 «Инструкция. Анализаторы спектра R&S FSL 18 фирмы «Rohde & Schwarz GmbH Co & KG». Методика поверки», утверждённому ГЦИ СИ «Воентест» 32 ГНИИИ МО РФ 10.11.2008 г.
Основные средства поверки:
-
- генератор сигналов высокочастотный Г4-102 (регистрационный номер в Федеральном информационном фонде 3244-72);
-
- генератор сигналов высокочастотный Г4-139 (регистрационный номер в Федеральном информационном фонде 7213-79);
-
- генератор сигналов высокочастотный Г4-81 (регистрационный номер в Федеральном информационном фонде 3873-73);
-
- генератор сигналов высокочастотный Г4-83 (регистрационный номер в Федеральном информационном фонде 3758-73);
-
- генератор сигналов высокочастотный Г4-111 (регистрационный номер в Федеральном информационном фонде 6038-77);
-
- ваттметр поглощаемой мощности М3-51 (регистрационный номер в Федеральном информационном фонде 7055-79);
-
- генератор сигналов высокочастотный Г4-174 (регистрационный номер в Федеральном информационном фонде 10668-86);
-
- ваттметр поглощаемой мощности М3-91 (регистрационный номер в Федеральном информационном фонде 11478-88);
-
- частотомер электронно-счетный Ч3-66 (регистрационный номер в Федеральном информационном фонде 9273-85);
-
- генератор сигналов высокочастотный Г4-76А (регистрационный номер в Федеральном информационном фонде 5476-76);
-
- генератор сигналов высокочастотный Г4-80 (регистрационный номер в Федеральном информационном фонде 3872-13);
-
- генератор сигналов высокочастотный Г4-193 (регистрационный номер в Федеральном информационном фонде 13308-92);
-
- вольтметр переменного тока В3-63 (регистрационный номер в Федеральном информационном фонде 10908-87);
-
- калибратор мощности волноводный М1-10 (регистрационный номер в Федеральном информационном фонде 8052-80);
-
- преобразователь частоты Ч5-13 (регистрационный номер в Федеральном информационном фонде 3440-73);
-
- измеритель КСВН панорамный Р2-83;
-
- прибор для измерения ослабления ступенчатый Д1-25 (индивидуально аттестованный);
-
- стандарт частоты рубидиевый FS 725 (регистрационный номер в Федеральном информационном фонде 31222-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на переднюю панель анализаторов спектра R&S FSL 18 в соответствии с рис. 1 или на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к анализаторам спектра R&S FSL 18Техническая документация фирмы-изготовителя «Rohde & Schwarz GmbH & Co. KG», Германия
ИзготовителиФирма «Rohde & Schwarz GmbH & Co. KG», Германия
Адрес: Muehldorfstrasse 15, 81671 Munich, Germany Телефон: +49 89 41 29 0
Факс: +49 89 41 29 12 164
W eb -сайт: https ://www.rohde- schwarz. com
E-mail: customersupport@rohde-schwarz.com
Фирма «Rohde & Schwarz zavod Vimperk, s.r.o», Чехия
Адрес: Spidrova 49,38501 Vimperk, Czech Republic
Телефон: +420 388 452 109
W eb -сайт: https ://www.rohde- schwarz. com
E-mail: customersupport@rohde-schwarz.com
ЗаявительПредставительство фирмы «РОДЕ И ШВАРЦ ГМБХ И КО.КГ» (Германия)
ИНН 9909002668
Адрес: 117335, г. Москва, проспект Нахимовский, дом 58, комната 3, этаж 6 Телефон: +7 (495) 981-3560
Факс: +7 (495) 981-3565
W eb -сайт: https ://www.rohde- schwarz. com/ru
E-mail: sales.russia@rohde-schwarz.com
Испытательный центрГЦИ СИ «Воентест» 32 ГНИИИ МО РФ Адрес: 141006, г. Мытищи, Московская обл.
Аттестат аккредитации ГЦИ СИ ФБУ «ГНМЦ Минобороны России» по проведению испытаний средств измерений в целях утверждения типа № 30018-10 от 05.08.2011 г.
В части вносимых изменений:
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00
Web-сайт: http://www.rostest.ru
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа RA.RU.310639 от 16.04.2015 г.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
24 июля 2018 г.
1549
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 33304 «Анализаторы спектра R&S FSL 18»
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением представительства фирмы «РОДЕ И ШВАРЦ ГМБХ И КО.КГ» от 03 июля 2018 г. № D12205/29 приказываю:
-
1. Внести изменения в описание типа на анализаторы спектра R&S FSL 18, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 39090-08, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Переоформить свидетельство об утверждении типа № 44301 «Анализаторы спектра низкочастотные R&S UPV», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 48123-11, в связи с добавлением нового изготовителя - «Rohde & Schwarz zavod Vimperk, s.r.o», Чехия.
-
3. Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства йдшисаиигм типа.гррдгтва измере
“ и выдачу его
4. Контроль за исполи з
1 собой.
Сертификат: 00E1036ECDC011E780DAE0071B1B53CD41 Кому выдан: Голубев Сергей Сергеевич Действителен: с 20.11.2017 до 20.11.2018
Заместитель Руководителя
Голубев
