МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

19 июня 2017 г.

Москва

О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 46946 «Комплексы поверочные «ВЗЛЕТ КПИ» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями АО «ВЗЛЕТ» от 16 января 2017 г. № Вз/Исх-19/17 и № Вз/Исх-20/17 приказываю:

• 1. Внести изменения в описание типа на комплексы поверочные «ВЗЛЕТ КПИ», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 14510-12, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Переоформить свидетельство об утверждении типа № 46946 «Комплексы поверочные «ВЗЛЕТ КПИ», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 14510-12, в связи со сменой организационно-правовой формы предприятия-изготовителя с ЗАО «ВЗЛЕТ», г. Санкт-Петербург на АО «ВЗЛЕТ», г. Санкт-Петербург.

• 3. Продлить срок действия свидетельства об утверждении типа средств измерений № 46946 «Комплексы поверочные «ВЗЛЕТ КПИ» на последующие 5 лет.

• 4. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТ Е 311

Сертификат: 61DA1E000300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен: с 17.11.2016 до 17.11.2017

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «19» июня 2017 г. №1366

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы поверочные «ВЗЛЕТ КПИ»

Комплексы поверочные «ВЗЛЕТ КПИ» предназначены для поверки, настройки, градуировки, калибровки, юстировки и других работ по определению метрологических и технических характеристик ультразвуковых средств измерений расхода (объема, массы, уровня, дистанции), теплосчетчиков, тепловычислителей, корректоров газа, а также средств измерений, использующих в качестве входных (выходных) измерительных сигналов ток, частотноимпульсные сигналы, сигналы электрического сопротивления.

Принцип действия комплексов поверочных «ВЗЛЕТ КПИ» основан на формировании воздействий в виде электрических сигналов для средств измерений, использующих их в качестве измерительных, а также измерении электрических сигналов, поступающих с выходов средств измерений.

С помощью комплексов поверочных «ВЗЛЕТ КПИ» могут выполняться:

• - поверка, настройка, градуировка, калибровка, юстировка и другие работы по определению метрологических и технических характеристик средств измерения расхода (объема, уровня, дистанции), основанные на внесении нормированной задержки времени прохождения ультразвукового сигнала (далее - УЗС), соответствующей измеряемой величине;

• - поверка, настройка, градуировка, калибровка, юстировка и другие работы по определению метрологических и технических характеристик средств измерения тепловой энергии, основанные на формировании совокупности нормированных входных сигналов (расхода, температуры, давления) в соответствии с алгоритмом измерения тепловой энергии и ее параметров;

• - измерение / формирование нормированных значений количества импульсов (частоты);

• - измерение / формирование нормированных значений сигнала постоянного тока;

• - формирование сигналов электрического сопротивления нормированного значения.

Комплексы поверочные «ВЗЛЕТ КПИ» обеспечивают связь со средствами измерений, а также внешними устройствами через последовательные интерфейсы (в том числе в стандартах RS232, RS485, USB).

Комплексы поверочные «ВЗЛЕТ КПИ» имеют блочно-модульную конструкцию, состоящую из общего корпуса, в который устанавливаются функционально законченные модули измерения/формирования соответствующих сигналов, источник питания и интерфейсный модуль. Количество и функциональное назначение модулей соответствует исполнению комплекса.

Комплексы поверочные «ВЗЛЕТ КПИ» в зависимости от функционального назначения должны выпускаться в следующих исполнениях:

• - КПИВ-010 - для поверки, настройки, градуировки, калибровки, юстировки и других работ по определению метрологических и технических характеристик ультразвуковых расходомеров-счетчиков;

• - КПИВ-015 - для поверки, настройки, градуировки, калибровки, юстировки и других работ по определению метрологических и технических характеристик средств измерений расхода (объема) газа при работе в составе установки поверочной для счетчиков газа;

• - КПИВ-020 - для поверки, настройки, градуировки, калибровки, юстировки и других работ по определению метрологических и технических характеристик ультразвуковых расходомеров-счетчиков для безнапорных трубопроводов и уровнемеров;

• - КПИВ-030, КПИВ-032, 033 - для поверки, настройки, градуировки, калибровки, юстировки и других работ по определению метрологических и технических характеристик тепловычислителей и корректоров газа.

Общий вид комплексов поверочных «ВЗЛЕТ КПИ» представлен на рисунке 1.

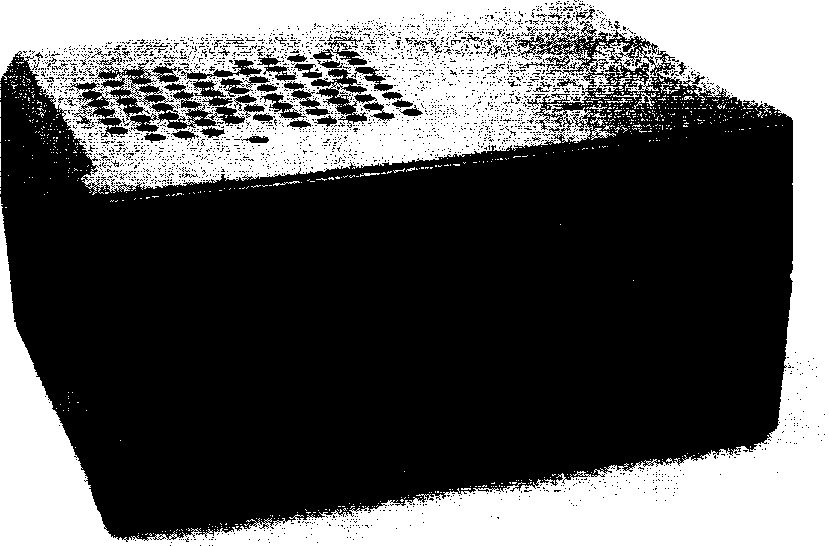

Рисунок 1 - Общий вид комплексов поверочных «ВЗЛЕТ КПИ»

Пломбировка от несанкционированного доступа комплексов поверочных «ВЗЛЕТ КПИ» осуществляется нанесением знака поверки давлением на свинцовую (пластмассовую) пломбу, которая навешивается на внешнюю тыльную сторону с помощью лески, соединяющей верхнюю и нижнюю части корпуса комплексов поверочных «ВЗЛЕТ КПИ». Место пломбировки комплексов поверочных «ВЗЛЕТ КПИ» представлено на рисунке 2.

• 1 - пломбировочное отверстие

• 2 - пломба



Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки комплексов поверочных «ВЗЛЕТ КПИ»

Программное обеспечение комплексов поверочных «ВЗЛЕТ КПИ» является встроенным в функциональные модули прибора.

Программное обеспечение комплексов поверочных «ВЗЛЕТ КПИ» предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами и вывода результатов измерений на устройства индикации.

Программное обеспечение не влияет на метрологические характеристики средства измерений.

Программное обеспечение комплексов поверочных «ВЗЛЕТ КПИ» не может быть модифицировано или загружено через какой-либо интерфейс на уровне пользователя.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на лицевую панель комплекса поверочного «ВЗЛЕТ КПИ» методом шелкографии или металлографики и в центр титульного листа паспорта типографским способом.

Таблица 4 - Комплектность комплексов поверочных «ВЗЛЕТ КПИ»

осуществляется по документу В64.00-00.00РЭ «Комплексы поверочные «ВЗЛЕТ КПИ». Руководство по эксплуатации», раздел «Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИР» 11 мая 2012 г.

Основные средства поверки:

• - частотомер 43-64, ДЛИ 2.721.006 ТУ, относительная погрешность по частоте кварцевого генератора ±1,5х10‘⁷ (за 12 месяцев);

• - магазин сопротивлений Р4831, ГОСТ 23737-79, пределы допускаемого отклонения сопротивления не более ±0,022 %;

• - вольтметр В7-54 УШЯЦ.411182.004 ТУ, диапазон 10‘⁷-1000 В, Ю^-Ю⁹ Ом, кл. 0,002 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в соответствующий раздел паспорта или в свидетельство о поверке комплекса поверочного «ВЗЛЕТ КПИ», а также на свинцовую (пластмассовую) пломбу на тыльной стороне корпуса изделия в соответствии с рисунком 2.

приведены в эксплуатационном документе.

Государственная поверочная схема для средств измерений электрического сопротивления. Приложение к приказу Федерального агентства по техническому регулированию и метрологии N 146 от 15 февраля 2016 г.

ГОСТ 8.022-91 Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от Г10 *¹⁶ до 30 А

ГОСТ 8.129-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений времени и частоты

ТУ 4213-064-44327050-2001 (В64.00-00.00 ТУ) Комплексы поверочные «ВЗЛЕТ КПИ». Технические условия.

Акционерное общество «Взлет» (АО «Взлет»)

ИНН 7826013976

Адрес: 198097, г. Санкт-Петербург, ул.Трефолева, д.2, лит.БМ

Телефон (факс): 8 (800) 333-888-7, 8 (812) 499-07-38

Web-сайт: www.vzljot.ru

E-mail: mail@vzljot.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт расходометрии» (ФГУП «ВНИИР»)

Адрес: 420088 г. Казань, ул. 2-я Азинская, 7А

Телефон (факс): 8 (843) 272-70-62, 8 (843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа№ RA.RU.310592 от 24.02.2015 г.
