МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

Москва

О внесении изменений в описание типа и продлении свидетельства об утверждении типа средства измерений № 53469 «Весы электронные FW500, ED, ED-H, ЕС»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее - Административный регламент), и в связи с обращениями Московского представительства «КАС Корпорэйшн» от б/д приказываю:

• 1. Внести изменения в описание типа на весы электронные FW500, ED, ED-H, ЕС, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 55922-13, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Продлить срок действия свидетельства об утверждении типа средств измерений № 53469 «Весы электронные FW500, ED, ED-H, ЕС» на последующие 5 лет.

• 3. Управлению метрологии (Д.В.Гоголев), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 4. Контроль за иегтлпгунирм ттяптпятттргл ттршгя^я пг.тяпттстта чя собой.

  Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

  Заместитель Руководителя

  С.С. Голубев

Сертификат: OOE1036ECDC011E780DAE0071B1B53CD41

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 20.11.2017 до 20.11.2018

\_____________

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «8» ноября 2018 г. № 2327

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы электронные FW500, ED, ED-H, EC

Весы электронные FW500, ED, ED-H, EC (далее весы) предназначены для определения массы различных грузов.

Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся соответственно массе груза. Аналоговый электрический сигнал, изменяющийся соответственно массе взвешиваемого груза, преобразуется в цифровой код. Результаты взвешивания выводятся на дисплей.

Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) и терминала, где ГПУ, в свою очередь, состоит из грузопередающего устройства и весоизмерительного устройства с весоизмерительным датчиком (далее датчик).

Общий вид весов представлен на рисунке 1.

FW500

ED-H

Рисунок 1

EC

Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

• - устройство автоматической и полуавтоматической установки на нуль (Т.2.7.2.3 и Т.2.7.2.2);

• - устройство первоначальной установки на нуль (Т.2.7.2.4);

• - устройство слежения за нулем (Т.2.7.3);

• - устройство предварительного задания массы тары (Т.2.7.5);

• - устройство выборки массы тары (устройство взвешивания тары) (Т.2.7.4.2).

Весы снабжены следующей функцией:

• - сигнализация о перегрузке весов.

Весы могут быть оснащены интерфейсом RS 232 для связи с периферийными устройствами (например, персональный компьютер, принтер и т.п.).

Питание весов осуществляется от сети, адаптера сетевого питания или от встроенного аккумулятора.

Весы выпускаются в различных модификациях, отличающихся максимальной (Max) и минимальной (Min) нагрузками, действительной ценой деления (d) и поверочным делением (e), а также массой и габаритными размерами.

Обозначение модификаций весов FW500 имеет вид FW500-X1X2X3, где:

X1 - обозначение максимальной нагрузки (Max), в килограммах;

X₂ - C - жидкокристаллический дисплей или E - светодиодный дисплей;

X₃ - DD (если присутствует) - дублирующее показывающее устройство на задней стенке.

На маркировочной табличке весов указывают:

• - обозначение типа весов;

• - класс точности (III);

• - значения Max, Min, e;

• - торговую марку изготовителя или его полное наименование;

• - торговую марку или полное наименование представителя изготовителя для импортируемых весов;

• - серийный номер;

• - знак утверждения типа;

• - идентификатор программного обеспечения.

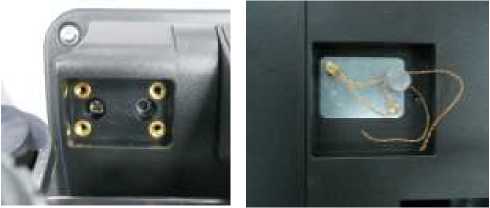

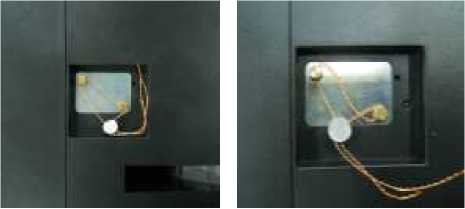

Схема пломбировки от несанкционированного доступа приведена на рисунке 2.

FW500            ED

Рисунок 2 - Место пломбировки весов

ED-H

EC

Программное обеспечение (далее - ПО) весов является встроенным и метрологически значимым.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее весов при их включении.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой. Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО также не может быть модифицировано без нарушения защитной пломбы. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 — Идентификационные данные ПО

Метрологические и технические характеристики весов представлены в таблицах 2-6.

Таблица 2 - Метрологические характеристики модификации FW500

Таблица 3 - Метрологические характеристики модификации ED

Таблица 4 - Метрологические характеристики модификации ED-H

Таблица 5 - Метрологические характеристики весов модификации EC

Таблица 6- Основные технические характеристики

Знак утверждения типа наносится на титульный лист руководства по эксплуатации и маркировочную табличку, расположенную на корпусе весов.

Таблица 7 - Комплектность средства измерений

осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011, «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Основные средства поверки: гири, соответствующие классу точности М1 по OIML R 1111-2009.

Идентификационные данные и способ идентификации программного обеспечения представлены в руководстве по эксплуатации в разделе 1.5 для весов EC и ED, в разделе 1.4 для весов ED-H и в разделе 5 для весов FW 500.

Знак поверки в виде наклейки наносится на лицевую панель весов.

Измерение массы на весах проводится согласно разделу 2 (разделу 6 для модификации FW500) «Использование по назначению» документов «Весы электронные EC. Руководство по эксплуатации», «Весы электронные ED. Руководство по эксплуатации», «Весы электронные ED-H. Руководство по эксплуатации».

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»

ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы»

Техническая документация фирмы-изготовителя

Фирма «CAS Corporation», Республика Корея

#440-1 SUNGNAE-DONG GANGDONG-GU SEOUL, Республика Корея

МОСКОВСКОЕ ПРЕДСТАВИТЕЛЬСТВО «КАС КОРПОРЭЙШН» ИНН 773851001

Адрес: 125080, г. Москва, Волоколамское шоссе, д. 1, стр. 1, офис 506-2 Тел./факс: +7 (495) 784-77-47

E-mail: casrussia@globalcas.com

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46.

Тел./факс: +7 (495) 437-55-77, 437-56-66.

E-mail: Office@vniims.ru, www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
