ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Осциллографы цифровые запоминающие RTO2064
Назначение средства измеренийОсциллографы цифровые запоминающие RTO2064 предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов.
Описание средства измеренийПринцип действия осциллографов цифровых запоминающих RTO2064 основан на высокоскоростном аналогово-цифровом преобразовании входного сигнала в реальном времени, предварительной аппаратной обработке сигнала и записи сигнала в память осциллографа. В результате обработки сигнала, а также в соответствии с настройками осциллографа выделяется часть сигнала, предназначенная для отображения на экране.
Осциллографы цифровые запоминающие RTO2064 позволяют проводить
автоматические и курсорные измерения амплитудно-временных параметров сигнала, математическую обработку сигналов, статистическую обработку результатов измерений, проверку цифровых сигналов с помощью масок, быстрое преобразование Фурье и измерение параметров сигнала в частотной области с выводом результатов измерений на экран. Осциллографы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера, автоматическое тестирование и самодиагностику. К осциллографам возможно опциональное подключение логического пробника для декодирования сигналов параллельных шин данных.
Конструктивно осциллографы цифровые запоминающие RTO2064 выполнены в виде настольного моноблочного прибора. Для организации связи с внешними устройствами применяются интерфейсы LAN, USB 2.0 и опционально GPIB.
Осциллографы цифровые запоминающие RTO2064 имеют следующие опции:
RTO-B1 - логический пробник;
RTO-B4 - опорный генератор повышенной точности;
RTO-B6 - генератор сигналов произвольной формы;
RTO-B10 - интерфейс GPIB;
RTO-B101/B102/B104/B110 - увеличение памяти до 100/200/400/1000 Мб на канал.

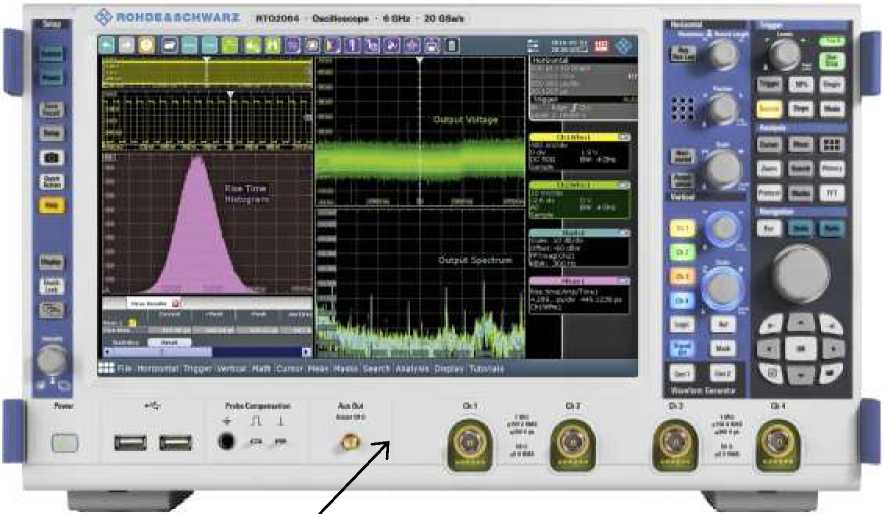

Общий вид осциллографов цифровых запоминающих RTO2064 и обозначение места нанесения знака утверждения типа приведены на рисунке 1.

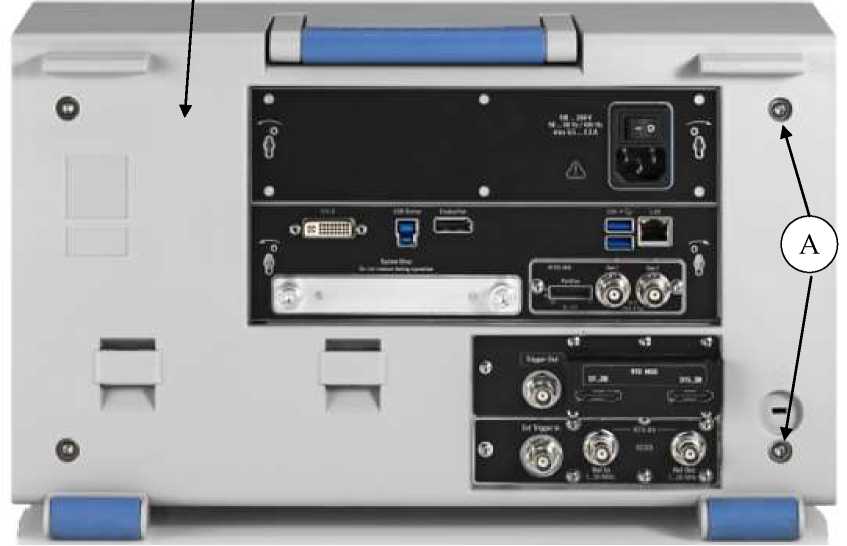

Схема пломбировки от несанкционированного доступа и обозначение места для нанесения знака поверки приведены на рисунке 2.
Место нанесения знака утверждения типа
Рисунок 1 - Общий вид средства измерений
Место нанесения знака поверки
Рисунок 2 - Схема пломбировки от несанкционированного доступа (A) и нанесения знака поверки
Программное обеспечениеИдентификационные данные программного обеспечения (ПО) осциллографов цифровых запоминающих RTO2064 приведены в таблице 1.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик осциллографов цифровых запоминающих RTO2064 за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FW RTO |
|
Номер версии (идентификационный номер) ПО |
не ниже 3.40.1.2 |
|
Цифровой идентификатор ПО |
нет данных |
Основные метрологические характеристики осциллографов цифровых запоминающих RTO2064 приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
1 |
2 | |
|
Число каналов |
4 | |
|
Разрядность АЦП, бит |
8 | |
|
Максимальная частота дискретизации Бд, Гц |
на каждый канал |
10М09 |
|
при объединении каналов |
20М09 | |
|
Объем памяти на каждый канал, миллионов отсчетов |
в стандартной комплектации |
50 |
|
с опцией RTO-B101 |
100 | |
|
с опцией RTO-B102 |
200 | |
|
с опцией RTO-B104 |
400 | |
|
с опцией RTO-B110 |
1000 | |
|
Входное сопротивление, Ом |
50 или 1 •IO6 | |
|
Полоса пропускания при входном сопротивлении 50 Ом, МГц |
при работе 2-х каналов |
от 0 до 6000 |
|
при работе 4-х каналов |
от 0 до 4000 | |
|
Время нарастания переходной характеристики, пс, не более |
76 | |
|
Диапазон значений коэффициента развертки, с/дел |
от 2,5 •|0-11 до 10000 | |
|
Пределы допускаемой относительной погрешности по частоте 6F внутреннего опорного генератора |
в стандартной комплектации |
±10-10-6 |
|
с опцией RTO-B4 |
±0,2 •Ю’6 | |
|
Пределы допускаемой абсолютной погрешности измерений временного интервала Тизм для захвата сигнала в однократном режиме, при коэффициенте отклонения (КО) > 0,01 В/дел, с |
±(0,55/Бд + бБ-Тизм) | |
|
Примечание: КО - коэффициент отклонения Fд - максимальная частота дискретизации | ||
Продолжение таблицы 2
|
1 |
2 | |
|
Диапазон значений коэффициента отклонения (КО), в зависимости от входного сопротивления R, В/дел |
R = 50 Ом |
от 0,001 до 1 |
|
R = 1 МОм |
от 0,001 до 10 | |
|
Пределы допускаемой относительной погрешности установки коэффициента отклонения 6КО, в зависимости от входного сопротивления R и коэффициента отклонения (КО), % |
R = 50 Ом: КО < 0,005 В/дел КО > 0,005 В/дел |
±2,0 ±1,5 |
|
R = 1 МОм |
±2,0 | |
|
Диапазон установки постоянного смещения исм, в зависимости от входного сопротивления R и коэффициента отклонения (КО), В |
R = 50 Ом: КО < 0,1 В/дел КО = 0,2 В/дел КО > 0,4 В/дел |
±1 ±3 ±10 |
|
R = 1 МОм: КО < 0,02 В/дел КО = (0,04; 0,05; 0,1) В/дел КО = 0,2 В/дел КО = (0,4; 0,5; 1) В/дел КО = 2 В/дел КО > 4 В/дел |
±1 ±(1,15 - 5-КО) ±10 ±(11,5 - 5-КО) ±100 ±(115 - 5<КО) | |
|
Пределы допускаемой абсолютной погрешности установки постоянного смещения Дисм, В |
±(0,0035/Псм + 0,1-КО + 0,0025) | |
|
Пределы допускаемой абсолютной погрешности измерений постоянного напряжения Диизм, В |
±(6КО<иизм- исм)/100 + Дисм) | |
|
Источники синхронизации |
входы каналов | |
|
Минимальный уровень синхронизации от входов каналов осциллографа, дел, не более |
0,1 | |
|
Режимы запуска |
автоматический, ждущий, однократный, n-кратный | |
|
Генератор сигналов произвольной формы (опция RTO-B6) | ||
|
Количество каналов |
2 | |
|
Максимальная частота дискретизации, МГ ц |
500 | |
|
Разрядность ЦАП, бит |
14 | |
|
Виды выходного сигнала |
синусоидальный, прямоугольный, пилообразный, шумоподобный, постоянное напряжение, АМ, ЧМ, произвольный сигнал | |
|
Примечание: R - входное сопротивление иизм - измеренное напряжение исм - постоянное смещение | ||
Продолжение таблицы 2
|
1 |
2 | |
|
Выходной разъем |
BNC «розетка», 50 Ом | |
|
Диапазон частот синусоидального сигнала, Гц |
от 0,001 до 100-106 | |
|
Диапазон установки размаха напряжения выходного синусоидального сигнала на нагрузке 50 Ом, В |
от 0,01 до 4 | |
|
Пределы допускаемой абсолютной погрешности установки размаха напряжения синусоидального сигнала иген на частоте 1 кГц на нагрузке 50 Ом, В |
±(0,0Гиген + 0,001) | |
|
Неравномерность АЧХ относительно частоты 1 кГц, дБ, не более |
до 100 кГц включ. |
±0,1 |
|
св. 100 кГц до 60 МГц включ. |
±0,3 | |
|
св. 60 до 100 МГц включ. |
±0,5 | |
|
Уровень гармонических искажений при размахе сигнала 1 В, дБ относительно несущей, не более |
до 100 кГц включ. |
-70 |
|
св. 100 кГц до 15 МГц включ. |
-55 | |
|
св. 15 до 35 МГц включ. |
-40 | |
|
св. 35 МГц |
-30 | |
|
Спектральная плотность фазового шума на частоте 100 МГ ц, дБ относительно несущей в полосе пропускания 1 Гц, не более |
отстройка 1 кГц |
-105 |
|
отстройка 10 кГц |
-110 | |
|
отстройка 100 кГц |
-115 | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания от сети переменного тока частотой 50 или 60 Гц, В |
от 100 до 240 |
|
Потребляемая мощность, Вт, не более |
450 |
|
Габаритные размеры (ширина х высота х глубина), мм, не более |
427x249x204 |
|
Масса (без опций и аксессуаров), кг, не более |
10 |
|
Рабочие условия эксплуатации:
|
от 0 до +45 85 |
|
Условия хранения и транспортирования:
|
от -40 до +70 95 |
|
Средняя наработка на отказ, лет |
10 |
наносится на переднюю панель осциллографов цифровых запоминающих RTO2064 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Осциллограф цифровой запоминающий |
RTO2064 |
1 шт. |
|
Опции |
по отдельному заказу | |
|
Кабель питания |
1 шт. | |
|
Пассивные пробники |
по количеству каналов | |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки |
РТ-МП-4222-441-2017 |
1 экз. |
осуществляется по документу РТ-МП-4222-441-2017 «ГСИ. Осциллографы цифровые запоминающие RTO2064. Методика поверки», утвержденному ФБУ «Ростест-Москва» 07 апреля 2017 года.
Основные средства поверки:
-
- стандарт частоты рубидиевый FS725 (регистрационный номер в Федеральном информационном фонде 31222-06);
-
- частотомер универсальный CNT-90 (регистрационный номер в Федеральном информационном фонде 41567-09);
-
- калибратор осциллографов Fluke 9500B (регистрационный номер в Федеральном информационном фонде 30374-13);
-
- вольтметр универсальный HM8112-3 (регистрационный номер в Федеральном информационном фонде 50576-12);
-
- преобразователь измерительный NRP-Z51 (регистрационный номер в Федеральном информационном фонде 37008-08);
-
- анализатор спектра R&S FSW8 (регистрационный номер в Федеральном информационном фонде 52615-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ, с требуемой точностью.
Знак поверки наносится на заднюю панель осциллографов цифровых запоминающих RTO2064 в соответствии с рис. 2, или на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к осциллографам цифровым запоминающим RTO2064ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ИзготовителиФирма “Rohde & Schwarz GmbH & Co. KG”, Германия
