Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «17» июля 2018 г. №1478

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы автомобильные электронные для взвешивания в движении ВАТ-Д

Весы автомобильные электронные для взвешивания в движении ВАТ-Д (далее - весы) предназначены для измерений массы автотранспортных средств в движении.

Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ), состоящего из одной секции, которая опирается на четыре весоизмерительных тензорезисторных датчика (далее - датчик).

Сигнальные кабели датчиков подключены к динамическому преобразователю (ПД), соединённому с адаптером интерфейсным, с которого сигнал по интерфейсу связи RS-232 или USB поступает в персональный компьютер (далее - ПК).

Схематическое изображение весов представлено на рисунке 1.

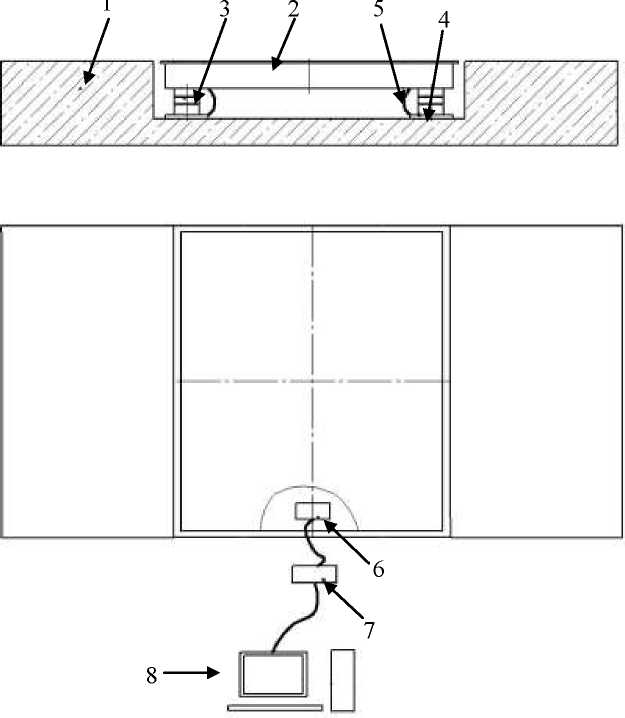

Рисунок 1 - Общий вид весов (1 - фундамент; 2 - грузоприемная платформа; 3 - весоизмерительный тензорезисторный датчик; 4 - закладная деталь; 5 - шина заземления; 6 - преобразователь динамический; 7 - адаптер интерфейсный и питания; 8 - ПК)

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика, возникающей под действием силы тяжести взвешиваемого автотранспортного средства, в аналоговый электрический сигнал, пропорциональный его массе. Далее этот сигнал обрабатывается, и измеренное значение массы выводится на дисплей ПК.

В качестве устройства обработки аналоговых данных используется динамический преобразователь ПД-004, изготовитель - ЗАО «Весоизмерительная компания «Тензо-М», пос. Красково.

ПК служит для отображения результатов взвешивания, хранения информации и управления весами.

Весоизмерительные тензорезисторные датчики, используемые в составе весов:

- датчики весоизмерительные тензорезисторные ZS, NHS, YBS, GZLB, модификации YBS, ZSF, изготовитель - фирма «Keli Electric Manufacturing (Ningbo) Co., Ltd.», Китай (Госреестр № 57674-14);

- датчики весоизмерительные тензорезисторные QS, S, LS, D, PST, USB, модификации QS, изготовитель - фирма «Keli Electric Manufacturing (Ningbo) Co., Ltd.», Китай (Госреестр № 57673-14);

- датчики весоизмерительные тензорезисторные С, модификации С16А и C16i, изготовитель - Фирма "Hottinger Baldwin (Suzhou) Electronic Measurement Technology Co., Ltd.", Китай (Госреестр № 67871-17);

• - датчики весоизмерительные сжатия RC3, изготовитель - фирма «Flintec GmbH», Германия (Госреестр № 50843-12).

Весы снабжены следующими устройствами и функциями:

• - определение направления и скорости движения при взвешивании;

• - полуавтоматическая установка нуля;

Весы могут быть оснащены последовательными интерфейсами RS-485, RS-232, Ethernet или USB 2.0 для связи с периферийными устройствами (например, принтеры, вторичный дисплей).

Обозначение модификаций имеет вид:

ВАТ-Д-Н-К, где:

Н - Наибольший предел взвешивания, т.:... 20, 25, 30, 40, 50, 60, 80, 100, 120, 150, 200;

К - класс точности по ГОСТ 30414-96: .........................................................1; 2.

Схемы пломбировки от несанкционированного доступа приведены на рисунках 2, 3.

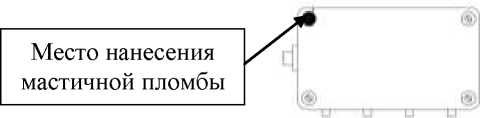

Рисунок 2 - Схема пломбировки корпуса динамического преобразователя

Место нанесения мастичной пломбы

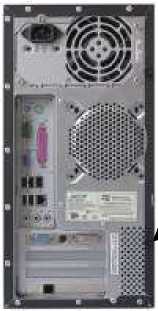

Рисунок 3 - Схема пломбировки ПК

Программное обеспечение (далее - ПО) весов является автономным и состоит из метрологически значимой и метрологически незначимой части. Идентификационным признаком ПО служит номер версии, который отображается на дисплее ПК в главном окне программы при выборе вкладки «помощь», затем «версия программы». Корпус ПК пломбируется, что препятствует смене носителя с установленным на нем ПО. При включении весов, производится автоматическое вычисление контрольной суммы по машинному коду законодательно контролируемого ПО и сравнение результата с хранящимся фиксированным значением.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью измерения ПО без применения специализированного оборудования производителя. Кроме того, защита от несанкционированного доступа к настройкам и данным измерений обеспечивается паролем доступа. Для контроля изменений законодательно контролируемых параметров предусмотрен несбрасываемый счетчик (электронное клеймо).

ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер. Уровень защиты от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Наибольший предел взвешивания (НИВ), т:............. 20, 25, 30, 40, 50, 60, 80, 100, 120, 150, 200

Дискретность отсчета, кг...................................................................................10; 20; 50

Направление движения при взвешивании.............................................................двустороннее

Скорость движения при взвешивании, км/ч.......................................................................от 2 до 10

Класс точности по ГОСТ 30414-96 и пределы допускаемой погрешности весов при взвешивании в движении единичного автомобиля, автомобиля и других транспортных средств в автопоезде без расцепки при первичной поверке должны соответствовать значениям, указанным в таблице 2.

Таблица 2

Класс точности по ГОСТ 30414-96 и пределы допускаемой погрешности весов при взвешивании в движении автопоезда в целом при первичной поверке должны соответствовать значениям, указанным в таблице 3.

Таблица 3

Диапазон температур для ГПУ, ПД-004, ^оС.....................................

Диапазон температур для ПК......................................................

Параметры электропитания от сети переменного тока:

напряжение, В..............................................................

частота, Гц

Длина ГПУ, мм: ....

Ширина ГПУ, мм: .

наносится на маркировочные таблички, расположенные на корпусе ПК и на ГПУ весов и типографским способом на титульные листы эксплуатационной документации.

• 1.   Весы                                                             1 шт.

• 2.   Руководство по эксплуатации. Паспорт                                 1 экз.

весов при взвешивании в движении осуществляется в соответствии с ГОСТ Р 8.603-2003 «Весы для взвешивания автотранспортных средств в движении. Методика поверки».

Идентификационные данные, а также процедура идентификации программного обеспечения приведены в документе РЭ 4274-008-15285126-12 «Весы автомобильные электронные для взвешивания в движении ВАТ-Д. Руководство по эксплуатации. Паспорт».

Основные средства поверки:

• - весоповерочный автомобиль с гирями класса точности М1, М1-2 по ГОСТ OIML R 111-1-2009;

• - гири, соответствующие классу точности М1, М1-2 по ГОСТ OIML R 111-1-2009;

• - весы контрольные, автомобиль и автопоезд контрольный по ГОСТ Р 8.603-2003.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 30414-96 «Весы для взвешивания транспортных средств в движении. Общие технические требования».

ГОСТ 8.021-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».

ТУ 4274-008-15285126-12 «Весы автомобильные электронные для взвешивания в движении ВАТ-Д. Технические условия».

Общество с ограниченной ответственностью «Южно-Уральский Весовой Завод» (ООО «ЮУВЗ»)

ИНН 0256013376

Юридический адрес: 450022, Россия, Республика Башкортостан, г. Уфа, ул. Менделеева, 134, корпус 6

Фактический адрес: 453500, Республика Башкортостан, г. Белорецк, ул. Мост БЖД, 88/1

Телефон: (34792)4-71-08

Факс: (34792)4-71-09

E-mail: zavod@uuvz.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, 46

Телефон: (495) 437-5577

Факс: (495) 437-5666

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.

В части вносимых изменений:

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»

Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36

Телефон: (495) 278-02-48

E-mail: info@ic-rm.ru

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
