Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «07» декабря 2020 г. № 2007
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газосигнализаторы «Эдельвейс»
Назначение средства измеренийГазосигнализаторы «Эдельвейс» (далее - газосигнализаторы) предназначены для непрерывного автоматического контроля воздушной среды с целью обнаружения превышения пороговых концентраций отравляющих веществ (ОВ), аварийно химически опасных веществ (АХОВ), горючих газов и паров, органических веществ, диоксида углерода, кислорода, а также измерения мощности амбиентной дозы гамма-излучения.
Описание средства измеренийГазосигнализаторы обеспечивают отображение текущих результатов измерений, звуковую и световую сигнализацию и выработку управляющих сигналов при превышении пороговых значений концентраций и мощности амбиентной дозы гамма излучения. Газосигнализаторы могут устанавливаться в помещениях, на открытых площадках, в системах приточной/вытяжной вентиляции, в местах массового пребывания людей и на транспортных средствах.
Газосигнализаторы используются в качестве самостоятельного устройства или в виде модуля, встраиваемого в другое оборудование.
Измерение:
-
- объемной доли кислорода (O2), водорода (H2), диоксида углерода (CO2);
-
- массовой концентрации оксида углерода (СО), сероводорода (H2S), хлористого водорода (HCl), аммиака (NH3), хлора (Cl2), диоксида азота (NO2), диоксида серы (SO2), фосгена (COCl2), синильной кислоты (HCN), фосфина (PH3), паров органических веществ;
-
- довзрывоопасных концентраций горючих газов и паров;
производится интеллектуальными сенсорными модулями ИСМ-4Т (далее - ИСМ, Технические условия ТУ 4215-025-47275141-17). ИСМ предназначены для преобразования текущей концентрации измеряемого газа в цифровой код.
Градуировочные характеристики, значения порогов срабатывания сигнализации, параметры температурной компенсации, тип измеряемого газа и диапазон измерения записаны в энергонезависимую память ИСМ.
Принцип действия:
-
- ИСМ объемной доли водорода, кислорода, массовой концентрации оксида углерода, сероводорода, диоксида азота, диоксида серы, хлористого водорода, аммиака, хлора, фосгена, синильной кислоты, фосфина - электрохимический (ЭХ),
-
- ИСМ довзрывоопасных концентраций горючих газов и паров - термокаталитический (ТК), оптико-абсорбционный (ОА);
-
- ИСМ массовой концентраций паров органических веществ - фотоионизационный (ФИ);
-
- ИСМ объёмной доли диоксида углерода - оптико-абсорбционный (ОА).
Измерение концентрации ОВ: зарина, зомана, веществ типаУх и иприта производится ионизационным детектором с радиоактивным источником 63Ni, активностью менее 100 МБк.
Измерение уровня радиационного фона производится детектором мощности амбиентной эквивалентной дозы гамма-излучения.
Газосигнализаторы выпускаются в различных модификациях, отличающихся конструктивным исполнением, функциями, комплектностью и назначением. Основные модификации газосигнализаторов представлены в таблице 1.
Таблица 1 - Основные модификации сигнализаторов
|
Наименование модификации |
Эдельвейс СТ |
Эдельвейс ТМ |
Эдельвейс М |
|
Тип газоанализатора |
Стационарный |
Встраиваемый |
Носимый |
|
Обозначение модификации |
ЕКРМ.413445.024 |
ЕКРМ.413445.028 |
ЕКРМ.413445.029 |
|
Максимальное количество устанавливаемых ИСМ |
18 |
6 |
6 |
|
Канал группового обнаружения ОВ |
устанавливается по заказу | ||
|
Блок детектирования гамма-излучения |
устанавливается по заказу | ||

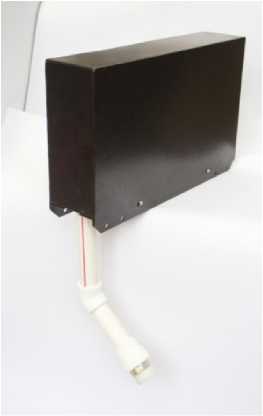

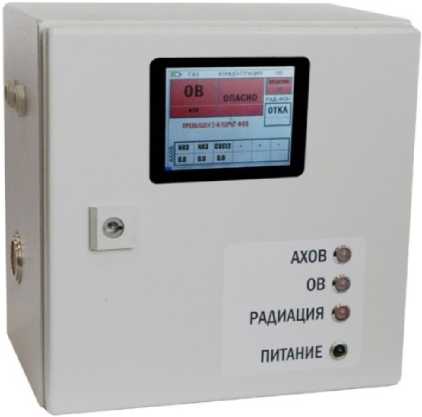

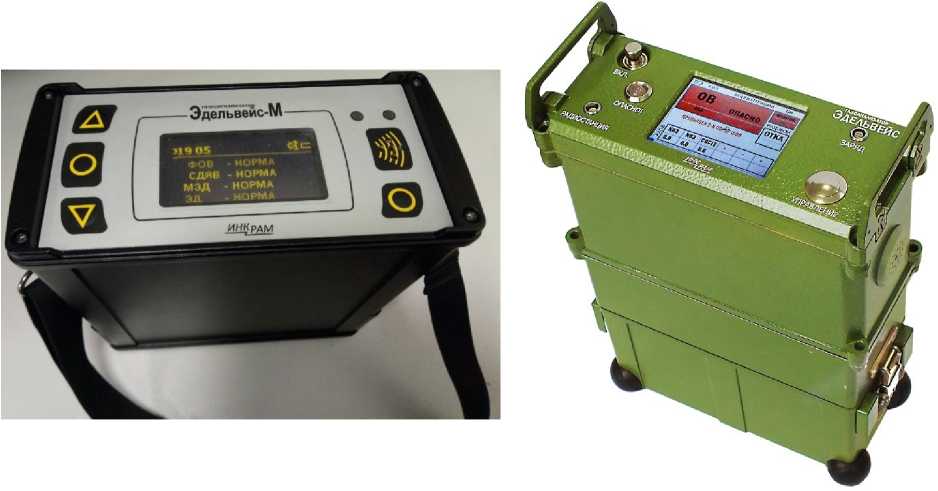

Общий вид газосигнализаторов представлен на рисунке 1. Схема пломбировки от несанкционированного доступа, представлена на рисунке 2.
Рисунок 1 - Общий вид газосигнализаторов модификации М, ТМ и СТ
Модификация М (носимый)
Модификация СТ (стационарный)
Модификация ТМ (встраиваемый)

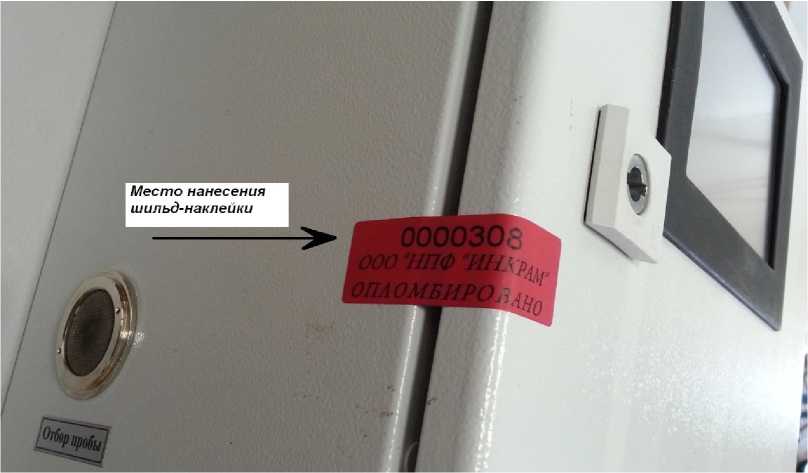

Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечениеГазосигнализаторы имеют встроенное программное обеспечение.
Встроенное ПО разработано для решения задач обработки и представления данных, сбора информации с датчиков, отображения данных на дисплее, передачи по протоколу Ethernet следующей информации:
-Текущего времени;
-Данных о превышении порогов по всем каналам измерения;
-Мощности эквивалентной дозы;
-Ориентировочной концентрации по каналу АХОВ;
-Данных архива измерений;
-Сообщений об ошибках и предупреждений.
Встроенное ПО газосигнализаторов «Эдельвейс» имеет следующую структуру:
-Модуль инициализации и настройки;
-Модуль опроса и обработки данных;
-Модуль архивирования данных;
-Модуль, реализующий протокол выдачи данных по TCP/IP;
-Модуль отображения данных на экране;
-Модуль светозвуковой сигнализации;
Влияние встроенного программного обеспечения газосигнализаторов «Эдельвейс» учтено при нормировании метрологических характеристик.
Назначение элементов меню и порядок действий при работе ПО описаны в эксплуатационной документации.
Идентификационные данные программного обеспечения представлены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Модификация |
Эдельвейс СТ и Эдельвейс ТМ |
Эдельвейс М |
|
Идентификационное наименование ПО |
Edelweiss ST |
Edelweiss М |
|
Номер версии (идентификационный номер) ПО |
6.0.0.1 |
5.2.1.1 |
|
Идентификационные данные (признаки) |
Значение | |
|
Цифровой идентификатор ПО |
adc831e5b2469682171cb8996eb80 32f, алгоритм MD5 |
dc004250de333efe7bde6c337c 7856b6, алгоритм MD5 |
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик.
Уровень защиты ПО и измерительной информации от непреднамеренных и преднамеренных изменений по Р 50.2.077-2014 соответствует уровню:
- средний: используются специальные программные средства защиты от преднамеренных изменений (ПО EdelweissPC).
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Метрологические и технические характеристикиТаблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон энергий фотонного ионизирующего излучения, МэВ |
от 0,05 до 3,0 |
|
Время срабатывания при подаче трехкратной пороговой концентрации по всем газам, согласно таблице 6, за исключением соляной кислоты и фосгена, с, не более |
30 |
|
Время срабатывания при подаче трехкратной пороговой концентрации фосгена и соляной кислоты, с, не более |
90 |
|
Время срабатывания при подаче пороговой концентрации ОВ, с, не более |
15 |
|
Последействие газосигнализатора при пороговых концентрациях зарина и зомана, с, не более |
60 |
|
Последействие газосигнализатора при пороговых концентрациях вещества типа Vx, и иприта, с, не более |
180 |
|
Последействие газосигнализатора при пороговых концентрациях других газов за исключением соляной кислоты и фосгена, с, не более |
30 |
|
Последействие газосигнализатора при пороговых концентрациях соляной кислоты и фосгена, с, не более |
45 |
|
Время срабатывания и последействия |
нормируется по |
|
первому (предупредительному) порогу для всех каналов |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные, мм, не более: - переносного газосигнализатора Эдельвейс СТ |
500x420x250 |
|
- переносного газосигнализатора Эдельвейс ТМ |
455x280x115 |
|
- переносного газосигнализатора Эдельвейс М |
335x300x150 |
|
Масса, кг, не более: - Эдельвейс СТ |
18 |
|
- Эдельвейс ТМ |
12 |
|
- Эдельвейс М |
6 |
|
Наименование характеристики |
Значение |
|
Время прогрева, мин, не более |
15 |
|
Потребляемая мощность переносного газоанализатора, ВА, не более Потребляемая мощность одного модуля стационарного газоанализатора, ВА, не более |
8 20 |
|
Потребляемая мощность газосигнализатора Эдельвейс СТ, ВА, не более Потребляемая мощность газосигнализатора Эдельвейс ТМ, В^А, не более |
О о |
|
Время непрерывной работы газосигнализатора Эдельвейс М от полностью заряженной аккумуляторной батареи, ч, не менее |
6 |
|
Условие транспортировки газосигнализаторов Эдельвейс в упаковке, °С |
от -40 до +50 |
|
Средняя наработка на отказ, ч |
20000 |
|
Срок службы, лет |
10 |
Диапазоны измерений и предел допускаемой погрешности указаны в Таблице 5.
Таблица 5 - Диапазон измерений и предел допускаемой погрешности
|
Определяемый компонент |
Единица измерений |
Диапазон измерений |
Пределы допускаемой основной абсолютной погрешности (Л0) |
|
Сероводород |
мг/м3 |
от 0 до 3 |
±0,6 |
|
св.3 до 20 |
±(0,6 + 0,2(Свх - 3)) 1) | ||
|
Сероводород |
мг/м3 |
от 0 до 10 |
±2 |
|
св. 10 до 50 |
±(2 + 0,2(Свх - 10)) п | ||
|
Аммиак |
мг/м3 |
от 0 до 20 |
±4 |
|
св. 20 до 100 |
±(4 + 0,2(Свх - 20)) 1) | ||
|
Аммиак |
мг/м3 |
от 0 до 400 |
±80 |
|
св. 400 до 2000 |
±(80 + 0,2(Свх - 400)) 1) | ||
|
Аммиак |
мг/м3 |
от 0 до 120 |
±20 |
|
св. 120 до 600 |
+(20+0,2(Свх - 120)) 1) | ||
|
Аммиак |
мг/м3 |
от 0 до 20 |
±5 |
|
св. 20 до 200 |
±(5 + 0,2(Свх - 20)) | ||
|
Хлор |
мг/м3 |
от 0 до 1 |
±0,2 |
|
св. 1 до 6 |
±(0,2 + 0,2(Свх - 1)) 1) | ||
|
Хлор |
мг/м3 |
от 0 до 10 |
±2 |
|
св. 10 до 50 |
±(2 + 0,2(Свх - 10)) 1) | ||
|
Хлор |
мг/м3 |
от 0 до 6 |
±1,2 |
|
св. 6 до 30 |
±(1,2 + 0,2(Свх - 6)) 1) | ||
|
Хлористый водород |
мг/м3 |
от 0 до 3 |
±1 |
|
св. 3 до 10 |
±(1 + 0,2(Свх - 3)) 1) | ||
|
Оксид углерода |
мг/м3 |
от 0 до 20 |
±4 |
|
св. 20 до 100 |
±(4 + 0,2(Свх - 20)) 1) | ||
|
Оксид углерода |
мг/м3 |
от 0 до 200 |
±40 |
|
св. 200 до 1000 |
±(40 + 0,2(Свх - 200)) 1) | ||
|
Диоксид азота |
мг/м3 |
от 0 до 5 |
±1 |
|
св. 5 до 20 |
±(1 + 0,2(Свх - 3)) 1) |
|
Определяемый компонент |
Единица измерений |
Диапазон измерений |
Пределы допускаемой основной абсолютной погрешности (До) |
|
Диоксид азота |
мг/м3 |
от 0 до 10 |
+2 |
|
св. 10 до 50 |
±(2 + 0,2(Свх - 10)) 1) | ||
|
Диоксид серы |
мг/м3 |
от 0 до 6 |
+1,2 |
|
св. 6 до 30 |
±(1,2 + 0,2(Свх - 6)) 1) | ||
|
Диоксид серы |
мг/м3 |
от 0 до 20 |
+4 |
|
св. 20 до 100 |
±(4 + 0,2(Свх - 20)) 1) | ||
|
Фосген |
мг/м3 |
от 0 до 1 |
+0,3 |
|
св. 1 до 5 |
±(0,3 + 0,25(Свх - 1)) 1) | ||
|
Синильная кислота |
мг/м3 |
от 0 до 3 |
+0,6 |
|
св. 3 до 15 |
±(0,6 + 0,25(Свх - 3)) 1) | ||
|
Кислород |
% (об.д.) |
от 0 до 30 |
±0,9 |
|
Водород |
% (об.д.) |
от 0 до 2 |
±0,2 |
|
Горючие газы и пары |
% НКПР |
от 0 до 50 |
±5 |
|
Горючие газы и пары |
% НКПР |
от 0 до 50 |
±5 |
|
от 50 до 100 |
±(5+0,1(Свх - 50)) 1) | ||
|
Диоксид углерода |
объемная доля, % |
от 0 до 5 |
+(0,1 + 0,15Свх) 1) |
|
Фосфин |
мг/м3 |
от 0 до 2 |
±0,4 |
|
св. 2 до 10 |
±(0,4 + 0,2(Свх - 2)) 1) | ||
|
Пары органических веществ |
мг/м3 |
от 0 до 20 |
±(0,5 + 0,2Свх) 1) |
|
Пары органических веществ |
мг/м3 |
от 0 до 200 |
±(5 + 0,2Свх) 1) |
|
Пары органических веществ |
мг/м3 |
от 0 до 2000 |
±(10 + 0,2Свх) 1) |
1) Свх - действительное значение концентрации измеряемого компонента в 11ГС
Пороговые значения концентрации АХОВ, установленные в ИСМ при выпуске с производства приведены в таблице 6.
Таблица 6 - Пороговые значения концентрации АХОВ
|
Наименования ИСМ |
Единица физической величины |
Значение порога* срабатывания сигнализации устанавливаемого при выпуске | |
|
«ПОРОГ 1» |
«ПОРОГ 2» | ||
|
ИСМ-CnHm-tk (по метану) |
% НКПР |
10 |
20 |
|
ИСМ-CnHm-tk (для суммарных углеводородов) |
7 |
12 | |
|
ИСМ-CnHm-oa (по метану, бутану, пропану, гексану) |
10 |
20 | |
|
ИСМ-О2 |
объемная доля, % |
23,0 (на повышение) |
19 (на принижение) |
|
ИСМ-Н2 |
0,4 |
0,8 | |
|
ИСМ-С02 |
1,2 |
4,5 | |
|
ИСМ-СО 1.0 |
мг/м3 |
20 |
90 |
|
ИСМ-СО 2.0 |
200 |
600 | |
|
Наименования ИСМ |
Единица физической величины |
Значение порога* срабатывания сигнализации устанавливаемого при выпуске | |
|
«ПОРОГ 1» |
«ПОРОГ 2» | ||
|
ИСМ-С12 1.0 |
1 |
5 | |
|
ИСМ-С12 2.0 |
5 |
20 | |
|
ИСМ-С12 3.0 |
3 |
10 | |
|
ИСМ-ЫН3 1.0 |
20 |
60 | |
|
ИСМ-ЫН3 2.0 |
200 |
500 | |
|
ИСМ-ЫН3 3.0 |
60 |
500 | |
|
ИСМ-ЫН3 4.0 |
20 |
100 | |
|
ИСМ-ffiS 1.0 |
мг/м3 |
3 |
10 |
|
ИСМ-112S 2.0 |
10 |
20 | |
|
ИСМ-HCl 1.0 |
5 |
9 | |
|
ИС\"1А'О2 1.0 |
5 |
15 | |
|
ИС\"1А'О2 2.0 |
5 |
25 | |
|
ИСМ^О2 1.0 |
10 |
30 | |
|
ИСМ^О2 2.0 |
30 |
90 | |
|
ИСМ-СОС12 1.0 |
1,5 |
4,5 | |
|
ИСМ-HCN 1.0 |
3 |
10 | |
|
ИСМ- PH3 1.0 |
2 |
5 | |
|
ИСМ-PID 1.0 (по винилхлориду) |
5 |
15 | |
|
ИСМ-PID 1.0 (по метилмеркаптану) |
мг/м3 |
3 |
10 |
|
ИСМ-PID 1.0 (по этилмеркаптану) |
3 |
10 | |
|
ИСМ-PID 1.0 (по фенолу) |
3 |
10 | |
|
ИСМ-PID 1.0 (по сероуглероду) |
10 |
15 | |
|
ИСМ-PID 2.0 (по изобутилену) |
100 |
150 | |
|
ИСМ-PID 2.0 (по бензолу) |
15 |
45 | |
|
ИСМ-PID 2.0 (по бутанолу) |
30 |
90 | |
|
ИСМ-PID 2.0 (по о-ксилолу) |
50 |
150 | |
|
ИСМ-PID 3.0 (по толуолу) |
150 |
450 | |
|
ИСМ-PID 3.0 (по гексану) |
мг/м3 |
300 |
900 |
|
ИСМ-PID 3.0 (по этанолу) |
1000 |
1500 | |
* По требованию Заказчика могут быть установлены другие значения порогов срабатывания сигнализации, но в пределах диапазона установки порогов срабатывания сигнализации.
Пороговые концентрации срабатывания сигнализации по ОВ представлены в Таблице 7.
Таблица 7 - Пороговые концентрации срабатывания сигнализации по ОВ
|
Определяемый компонент |
Порог 1, мг/м3 |
Порог 2, мг/м3 |
|
Зарин |
6-10-2 |
1 • 10-1 |
|
Зоман |
2,4-10-2 |
4-10-2 |
|
Vx |
6-10-3 |
1 • 10-2 |
|
Иприт |
12 |
20 |
Диапазон измерения мощности эквивалентной дозы гамма-излучения, предел основной относительной погрешности и пороги сигнализации представлены в Таблице 8.
Таблица 8 - Диапазон измерения мощности эквивалентной дозы гамма-излучения, предел основной относительной погрешности, пороги сигнализации
|
Диапазон измерения МЭД гамма-излучения, Зв/час |
Пределы допускаемой основной относительной погрешности не более, % |
Пороги сигнализации, мкЗв/час | |
|
Предупредительный |
Тревожный | ||
|
от 10-7 до 10-6 от 10-6 до 10 |
±(15 + 4/Н) п ±15 |
0,35 |
1,2 |
|
1) Н - измеренное значение МЭД (мк3в/ч). | |||
Диапазон рабочих температур и относительной влажности представлены в таблице 9.
Таблица 9 - Диапазон рабочих температур и относительной влажности
|
Обозначение модификаций |
Диапазон температур, °С |
Диапазон относительной влажности при температуре +35 °С (без конденсации), % |
|
Для всех модификаций газосигнализатор «Эдельвейс» без дисплея |
от -40 до +50 |
от 20 до 95 |
|
Для всех модификаций газосигнализатор «Эдельвейс» с LCD дисплеем |
от -20 до +50 |
от 20 до 95 |
|
Примечание - Диапазон рабочих температур газосигнализатора при контроле зарина, зомана, вещества типа Vx и иприта нормирован в диапазоне от +10 до +30 °С. | ||
Пределы допускаемой дополнительной погрешности при изменении температуры окружающей и контролируемой сред в условиях эксплуатации от температуры, при которой определялась основная погрешность, должны соответствовать значениям, указанным в таблице 10.
Таблица 10 - Пределы допускаемой дополнительной погрешности при изменении температуры
окружающей и контролируемой сред
|
Наименования ИСМ (каналы АХОВ) |
Пределы допускаемой дополнительной погрешности от изменения температуры в долях от пределов допускаемой основной абсолютной погрешности |
|
ИСМ-CnHm-tk |
1 |
|
ИСМ-CnHm-oa |
1,7 |
|
ИСМ-О2 |
0,2 на каждые 10 °С |
|
ИСМ-СО2 |
0,5 |
|
ИСМ- (СО 1.0, СО 2.0) |
0,4 на каждые 10 °С |
|
ИСМ- (C12 1.0, C12 2.0, Cl2 3.0) | |
|
ИСМ - (NH3 1.0 - NH3 4.0) | |
|
ИСМ-(Н281.0, H2S2.0) | |
|
ИСМ-HCl 1.0 | |
|
ИС\1-(\О2 1.0, NO2 2.0) | |
|
ИСМ -(SO2 1.0, SO2 2.0) | |
|
ИСМ-СОСЬ2 1.0 | |
|
ИСМ-TON 1.0 | |
|
ИСМ-РНЗ 1.0 |
|
Наименования ИСМ (каналы АХОВ) |
Пределы допускаемой дополнительной погрешности от изменения температуры в долях от пределов допускаемой основной абсолютной погрешности |
|
ИСМ-Н2 |
0,4 на каждые 10 °С |
|
ИСМ-PID 1.0 | |
|
ИСМ-PID 2.0 | |
|
ИСМ-PID 3.0 |
Пределы допускаемой дополнительной погрешности при изменении относительной влажности в рабочих условиях эксплуатации от номинального значения относительной влажности 65 % при температуре +25 °С должны соответствовать значениям, указанным в таблице 11.
Таблица 11 - Пределы допускаемой дополнительной погрешности при изменении относительной влажности в рабочих условиях эксплуатации
|
Наименования ИСМ (каналы АХОВ) |
Пределы допускаемой дополнительной погрешности от изменения относительной влажности в долях от пределов допускаемой основной абсолютной погрешности |
|
ИСМ-CnHm-tk |
1,4 |
|
ИСМ-CnHm-oa |
1 |
|
ИСМ-О2 |
0,2 на каждые 10 % |
|
ИСМ-СО2 |
1 |
|
ИС\1-(СО 1.0, СО2.0) |
0,2 на каждые 10 % |
|
ИСМ - (C12 1.0, Cl2 2.0, Cl2 3.0) | |
|
ИСМ- (NH3 1.0 - NH3 4.0) | |
|
ИСМ- (H2S1.0, H2S2.0) | |
|
ИСМ-HCl 1.0 |
1 на каждые 10 % |
|
ИСМ- (NO2 1.0, NO2 2.0) |
0,2 на каждые 10 % |
|
ИСМ - (SO2 1.0, SO2 2.0) | |
|
ИСМ-СОСЬ2 1.0 |
0,5 на каждые 10 % |
|
ИСМ-TON 1.0 | |
|
ИСМ-РНЗ 1.0 | |
|
ИСМ-Н2 | |
|
ИСМ-PID 1.0 |
0,1 |
|
ИСМ-PID 2.0 | |
|
ИСМ-PID 3.0 |
Пределы допускаемой дополнительной погрешности при изменении атмосферного давления в рабочих условиях эксплуатации от номинального значения давления 100 кПа должны соответствовать значениям, указанным в таблице 12.
Таблица 12 - Пределы допускаемой дополнительной погрешности при изменении атмосферного давления в рабочих условиях эксплуатации
|
Наименования ИСМ (каналы АХОВ) |
Пределы допускаемой дополнительной погрешности от изменения атмосферного давления в долях от пределов допускаемой основной абсолютной погрешности |
|
ИСМ-CnHm-tk |
1 |
|
ИСМ-CnHm-oa | |
|
ИСМ-О2 |
0,2 на каждые 10 кПа |
|
TOVI-CO2 |
1 |
|
Наименования ИСМ (каналы АХОВ) |
Пределы допускаемой дополнительной погрешности от изменения атмосферного давления в долях от пределов допускаемой основной абсолютной погрешности |
|
ИС\1-(СО 1.0, СО2.0) |
0,2 на каждые 3,3 кПа |
|
ИСМ - (C12 1.0, C12 2.0, C12 3.0) | |
|
ИСМ- (NH3 1.0 - NH3 4.0) | |
|
ИСМ- (H2S1.0, H2S2.0) | |
|
ИСМ-HCl 1.0 | |
|
ИСМ- (NO2 1.0, NO2 2.0) | |
|
ИСМ - (SO2 1.0, SO2 2.0) | |
|
ИСМ-СОСЬ2 1.0 | |
|
ИС\"1-НС\ 1.0 | |
|
ИСМ-РНЗ 1.0 | |
|
ИСМ-Н2 | |
|
ИСМ-PID 1.0 |
1 |
|
ИСМ-PID 2.0 | |
|
ИСМ-PID 3.0 |
наносится на информационную табличку прибора методом, предусмотренным конструкторской документацией на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийдолжна соответствовать указанному в таблице 13. Максимальное количество устанавливаемых ИСМ зависит от модификации. Количество и номенклатура устанавливаемых ИСМ выбирается по заказу.
Таблица 13 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Газосигнализатор «Эдельвейс» |
ЕКРМ.413445.ХХХ |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Формуляр |
- |
1 экз. |
|
Методика поверки с изменением № 1 |
- |
1 экз. |
осуществляется по документу «Газосигнализаторы «Эдельвейс». Методика поверки» с изменением №1, утвержденному ОАО ФНТЦ «Инверсия» 08 декабря 2017 г.
Основные средства поверки:
-
- стандартные образцы состава искусственной газовой смеси в баллонах под давлением ГСО №№ 10541-2014, 10547-2014, 10550-2014;
-
- источники газовых смесей парофазные ПИГС-У-07, ПИГС-М-03, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 44308-10;
-
- азот газообразный особой чистоты сорт 1 по ГОСТ 9293-74 в баллонах под давлением;
-
- рабочий эталон 1 разряда - генератор газовых смесей ГГС (регистрационный номер в
Федеральном информационном фонде по обеспечению единства измерений 62151-15), диапазон коэффициента разбавления от 2 до 5200, относительная погрешность коэффициента разбавления от 0,8 до 2,5 %, в комплекте с ИМ08-М-Г1, ИМ108-М-Е, ИМ-38-М-А2, ИМ-07-М-А2, ИМ-89-М-А2, ИМ-41-М-А (регистрационный номер
в Федеральном информационном фонде по обеспечению единства измерений 15075-09), ГСО №№ 10541-2014, 10547-2014, 10550-2014;
- газодинамическая установка ГДУ-33 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 33024-06);
- ГСО № 8246-2003 состава зарина;
- ГСО № 8247-2003 состава зомана;
-
- ГСО № 8249-2004 состава вещества Vx;
-
- ГСО № 8248-2003 состава иприта;
-
- дозиметр-радиометр ДРБП-03 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 16370-97), диапазоны измерения энергии фотонного излучения, мощности эквивалентной дозы, эквивалентной дозы от 0,05 до 3,0 МэВ; от 0,10 до 3000000 мкЗв/ч; от 0,001 до 9999 мЗв., погрешность ±20 %; ±10 %;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на боковую сторону газосигнализатора.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к газосигнализаторам «Эдельвейс»ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ТУ 4215-025-47275141-17 Газосигнализаторы «Эдельвейс» Технические условия.
ИзготовительОбщество с ограниченной ответственностью «Научно - производственная фирма «ИНКРАМ» (ООО НПФ «ИНКРАМ»)
ИНН 7717136914
Адрес: 125438, город Москва, улица Михалковская, дом 63Б, строение 1, эт 3, пом VII, ком 4, 4А
Тел.: +7 (495) 346-92-52
Факс: +7 (495) 346-92-49
E-mail: office@inkram.ru
Испытательный центрОткрытое акционерное общество Федеральный научно-технический центр метрологии систем экологического контроля «Инверсия»
Адрес: 107031, г. Москва, ул. Рождественка, д. 27
Телефон (факс): +7 (495) 608-45-56
E-mail: inversiyaDIR@yandex.ru
Аттестат аккредитации ОАО ФНТЦ «Инверсия» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311322 от 22.10.2015 г.
