ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Устройства для воспроизведения параметров катодной защиты «Тверца-900»

Устройства для воспроизведения параметров катодной защиты «Тверца-900» (далее по тексту - устройства) предназначены для воспроизведений напряжения и силы постоянного тока и измерений воспроизводимого напряжения и силы постоянного тока.

Принцип действия устройств основан на формировании цифровых сигналов с помощью блока управления, их последующем цифро-аналоговом преобразовании, усилении и воспроизведении с помощью аппаратного блока.

Устройства предназначены для электрохимической защиты трубопроводов и металлических конструкций от коррозии.

Устройства работают либо в режиме стабилизации тока, либо в режиме стабилизации напряжения (защитного потенциала).

Устройства выполнены в виде силового преобразователя, размещаемого внутри металлического шкафа со вспомогательным оборудованием.

Устройства обеспечивают непрерывный режим работы без ограничения длительности.

Заводской номер наносится на корпус устройств любым технологическим способом в виде цифрового кода.

Общий вид устройств с указанием мест нанесения знака поверки, знака утверждения типа и заводского номера представлен на рисунке 1.

Место нанесения знак а поверки

Место нанесения знака утверждения типа

- Общий вид устройств с указанием нанесения знака поверки, знака утверждения

типа и заводского номера

Встроенное программное обеспечение (далее по тексту - ПО) реализовано аппаратно и является метрологически значимым.

Встроенное ПО занесено в постоянное запоминающее устройство и пользователю недоступно, средства программирования или изменения метрологически значимых функций отсутствуют.

Встроенное ПО может быть проверено, установлено или переустановлено только на заводе-изготовителе с использованием специальных средств программно-технических устройств. Номер версии ПО отображается на дисплее в правом нижнем углу при включении устройств.

Таблица 1 - Идентификационные данные ПО

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Диапазоны воспроизведений и измерений величин, а также пределы допускаемых погрешностей воспроизведений и измерений приведены в таблице 2.

Метрологические характеристики нормированы с учетом влияния программного обеспечения.

Таблица 2 - Метрологические и технические характеристики

наносится на лицевую панель устройств методом термопечати и на титульный лист паспорта типографским способом.

Лист № 4

Таблица 3 - Комплектность средства измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ 9.602-2016 «Единая система защиты от коррозии и старения. Сооружения подземные. Общие требования к защите от коррозии»;

ЛНЦА.435211.012ТУ «Устройство для воспроизведения параметров катодной защиты «Тверца-900». Технические условия».

Общество с ограниченной ответственностью «Электронные технологии»

(ООО «ЭЛТЕХ»)

ИНН 6904008653

Адрес: Российская Федерация, 170100, г. Тверь, пл. Гагарина, 1, пом. 1, эт. 2

Телефон (факс): (4822) 34-68-10 ((4822) 34-68-10 доб.199)

E-mail: mail@eltech.tver.ru

Web-сайт: http://www.eltech.tver.ru

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»

Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,36 Телефон: +7 (495) 278-02-48

E-mail: info@ic-rm.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311390.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «17» ноября 2022 г. № 2885

Лист № 1 Регистрационный № 50502-12 Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы аналитические автоматического контроля загрязнений атмосферного воздуха «АСКЗА-М»

Комплексы аналитические автоматического контроля загрязнений атмосферного воздуха «АСКЗА-М» (в дальнейшем - «комплекс») предназначены для измерений концентраций загрязняющих веществ в атмосферном воздухе по месту установки комплекса из следующего перечня: оксид и диоксид углерода (СО и СО2), оксиды азота (NO, NO2, NOx), диоксид серы (SO2), озон (О3), сероводород (I I2S), аммиак (NH3), метан (СН4), сумма углеводородов (СН) в пересчете на метан, сумма углеводородов за вычетом метана (НСН), стирол, бензол, толуол, этилбензол, фенол, формальдегид, орто- мета- параксилол, 1,3-бутадиен, взвешенные частицы размером до 10 и до 2,5 мкм.

Комплекс представляет собой комплект утвержденных типов средств измерений, обеспечивающих нормированную погрешность измерений концентрации контролируемых веществ и параметров, по каналам измерений в соответствии с таблицей 2.2.

Комплекс оборудован системой жизнеобеспечения (СЖО), который обеспечивает температурный режим работы оборудования измерительного комплекса (ИК), а также обеспечение работы «АСКЗА-М» при сбоях в электропитании. СЖО павильона обеспечивает и автоматически поддерживает температуру в павильоне от плюс 15 до плюс 25 °C. Блок управления СЖО комплекса в штатном режиме осуществляет измерение температуры в павильоне и, в зависимости от ее величины, включает отопители или кондиционер. В состав СЖО входит источник бесперебойного питания (ИБП), при помощи которого СЖО обеспечивает электроэнергией станцию в течение одного часа при резком падении напряжения электропитания. При этом происходит передача сигнала «отказ сети» и производится отключение измерительного комплекса (ИК). В составе СЖО находятся пожарная и охранная сигнализация, предназначенные для контроля вскрытия павильона и оповещении о пожаре. При вскрытии павильона и опасности возникновения пожара происходит передача сигналов «вскрытие» и «пожар» соответственно.

На вход газоанализаторов измерительного комплекса атмосферный воздух подается через блок пробоотбора, в котором осуществляется предварительная подготовка пробы.

Комплекс может быть оснащен метеорологическими комплексами, процедура утверждения типа которых проводится отдельно. Метеорологические комплексы могут комплектоваться измерителями следующих метеорологических параметров - температура, относительная влажность воздуха, атмосферное давление, скорость и направление ветра, количество осадков, испаряемость, дальности видимости и др. Сбор метеоданных обеспечивает программное обеспечение комплекса.

На анализаторы взвешенных частиц проба подается через собственные специализированные системы пробоотбора, установленные в соответствии с технической документацией на данные анализаторы.

Далее по герметичным линиям подвода пробы воздух поступает на входы работающих газоанализаторов для проведения измерений.

Результаты измерений выводятся на Устройство сбора, обработки и передачи информации (УСОИ) через интерфейсы RS232, USB, Ethernet или через устройства аналогово-цифрового преобразования. Передача усреднённых за 20 минут данных в центр сбора и обработки информации (ЦОИ) происходит по линиям сотовой связи (GPRS) или выделенным интернет-каналам.

Газовые соединения комплекса выполняются тефлоновыми или фторопластовыми трубками или трубками, изготовленными из химически стойких материалов, не вступающих в химические реакции с веществами, измеряемыми АСКЗА-М, при температурах от минус 50 до плюс 60 °С.

Пломбирование комплексов аналитических автоматического контроля загрязнений атмосферного воздуха «АСКЗА-М» осуществляется путем установки пломбы на УСОИ.

Общий вид комплексов аналитических автоматического контроля загрязнений атмосферного воздуха «АСКЗА-М» представлены на рисунке 1.

Для «АСКЗА-М» допускаются следующие варианты расположения комплекта средств измерений.

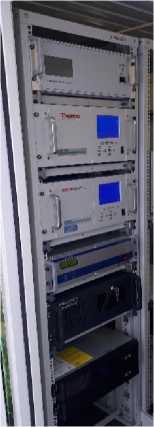

а) Комплект средств измерений в монтажном шкафу-стойке в павильоне.

Павильон представляет собой блок-бокс для установки оборудования КИПиА (типа УБ-3). Павильон устанавливается на специально подготовленной площадке на асфальтобетонном основании или фундаментных блоках, имеющей подвод электропитания, и обеспеченной контуром заземления.

б) Комплект средств измерений в монтажном шкафу-стойке в специализированном помещении. «АСКЗА-М» подключается к сети электропитания помещения.

в) Комплект средств измерений в монтажном шкафу-стойке в автомобильном прицепе. «АСКЗА-М» подключается к внешней сети электропитания.

Знак поверки наносится на свидетельство о поверке.

Место нанесения заводского номера приведено на рисунке 2.

а)

б)                                         в)

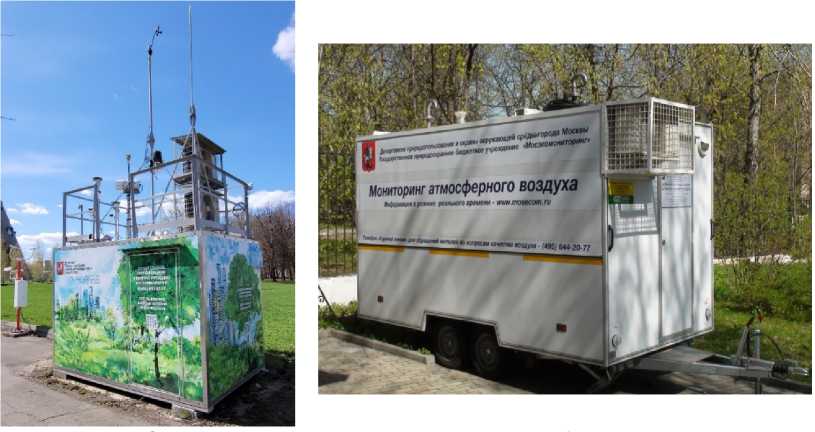

Рисунок 1 - Внешний вид комплексов аналитических автоматического контроля загрязнений атмосферного воздуха «АСКЗА-М» (в зависимости от исполнения).

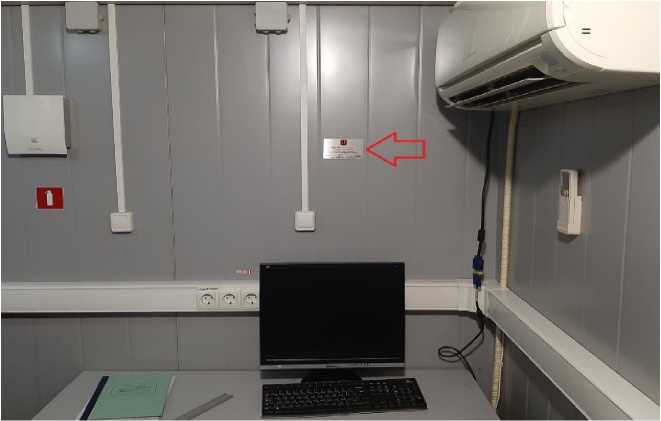

Рисунок 2 - Место нанесения заводского номера «АСКЗА-М».

В «АСКЗА-М» установлено программное обеспечение, алгоритм работы которого представляет собой замкнутый цикл операций.

Вначале проверяется работоспособность измерительного канала. В случае неработоспособности канала, происходит автоматическое его отключение. После проверки работоспособности, по каналу запрашиваются данные, которые затем сохраняются.

На заключительном этапе алгоритма происходит формирование измерительного файла с данными и запись данных в почтовый файл, для дальнейшей отправки в аналитический отдел для их обработки и дальнейшего использования.

После чего канал возвращается в начальную стадию алгоритма.

Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Таблица 2 - Метрологические характеристики.

Таблица 2.1 - Диапазоны измерений загрязняющих веществ по каналам измерений и концентрация перегрузки по измеряемому компоненту.

Таблица 2.2 - Пределы допускаемой погрешности измерений по каналам

Продолжение таблицы 2

Примечание.

¹⁾ Погрешность приведена к верхнему значению поддиапазона измерений

Таблица 3 - Основные технические характеристики

наносится на титульный лист (в центре листа) руководства по эксплуатации в виде наклейки и на титульный лист руководства по эксплуатации или методом компьютерной графики.

Комплектность средства измерений

Продолжение таблицы 4

приведены в Руководстве по эксплуатации "Комплекс аналитический автоматического контроля загрязнений атмосферного воздуха «АСКЗА-М» в разделе 2, п. 2.4.

Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах».

ГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного воздуха. Общие технические условия.

ГОСТ 12.2.003-91 ССБТ. Оборудование производственное. Общие требования безопасности.

ГОСТ 12.2.007-75 ССБТ. Изделия электротехнические. Общие требования безопасности. Технические условия ТУ 001-2022.

Государственное природоохранное бюджетное учреждение «МОСЭКОМОНИТОРИНГ» (ГПБУ «МОСЭКОМОНИТОРИНГ»)

ИНН 7704227113

Адрес: 119019, г. Москва, ул. Новый Арбат, д. 11, стр. 1 Тел. +7 (495) 695-53-70, +7 (495) 691-93-92

E-mail: mosecom-info@eco.mos.ru

Web-сайт: http://www.mosecom.ru

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: +7 (495) 437-55-77/+7 (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «17» ноября 2022 г. № 2885

Регистрационный № 77136-19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Тягомеры ТмМП-100-М2Р, напоромеры НМП-100-М2Р, тягонапоромеры ТНМП-100-М2Р мембранные показывающие

Тягомеры ТмМП-100-М2Р, напоромеры НМП-100-М2Р, тягонапоромеры ТНМП-100-М2Р мембранные показывающие (далее - тягомеры, напоромеры, тягонапоромеры) предназначены для измерений вакуумметрического и избыточного давлений воздуха и различных неагрессивных газов.

Принцип действия тягомеров ТмМП-100-М2Р, напоромеров НМП-100-М2Р, тягонапоромеров ТНМП-100-М2Р мембранных показывающих основан на уравновешивании измеряемого давления силами упругой деформации чувствительного элемента (мембранной коробки).

Измеряемое давление через штуцер поступает в полость мембранной коробки, вызывая перемещение жесткого центра верхней мембраны, которое при помощи тяги и рычага преобразуется в поступательное движение стрелки по шкале.

Конструктивно тягомеры, напоромеры, тягонапоромеры состоят из следующих основных узлов: мембранной коробки, множительного механизма и отсчетного устройства. Область применения - газовые котельные, газорегуляторные установки и другое газовое оборудование.

Тягомеры, напоромеры, тягонапоромеры могут поставляться в исполнении с сигнализирующей уставкой, во взрывозащищённом исполнении с сигнализирующей уставкой и с демпфером. Маркировка взрывозащиты 1Ех ib IIA T1 Gb X.

Структура условного обозначения прибора:

- 100-М2Р

• 1 «Тягомер ТмМП»;

«Напоромер НМП»;

«Тягонапоромер ТНМП».

• 2  Верхнее значение диапазона показаний в килопаскалях (кПа) согласно таблице 4.

• 3  Класс точности:

«2,5» - для напоромеров, тягомеров с верхними значениями диапазона показаний 0,4; 0,6 кПа и тягонапоромеров с верхними значениями диапазона показаний 0,2; 0,3 кПа;

«1,5» - для остальных приборов.

• 4 Величина срабатывания уставки¹ (для приборов с уставкой): «У60» - 60 % от верхнего значения диапазона показаний;

«У70» - 70 % от верхнего значения диапазона показаний;

«У80» - 80 % от верхнего значения диапазона показаний

«У90» - 90 % от верхнего значения диапазона показаний.

• 5 Диапазон питающих напряжений уставки (для приборов с уставкой):

₁₂⁺¹⁸

«12» - (¹²-7 ) В;

₃+2,5

«3» - ( ^-0’²) В.

• 6 Вид климатического исполнения по ГОСТ 15150.

• 7 «Д» - при поставке приборов с демпфером.

• 8 Условное обозначение типа присоединительной резьбы штуцера: «М20х1,5» - M20x1,5-8g;

«G 1/2» - G 1/2-В.

• 9 Степень защиты IP54 или IP40 по ГОСТ 14254.

• 10 «Ех» - взрывозащищённое исполнение (для приборов с уставкой взрывозащищённого исполнения).

Общий вид тягомеров ТмМП-100-М2Р, напоромеров НМП-100-М2Р, тягонапоромеров ТНМП-100-М2Р мембранных показывающих приведен на рисунках 1 - 4. Пломбирование тягомеров, напоромеров, тягонапоромеров не предусмотрено.

Рисунок 1 - Общий вид напоромеров НМП-100-М2Р

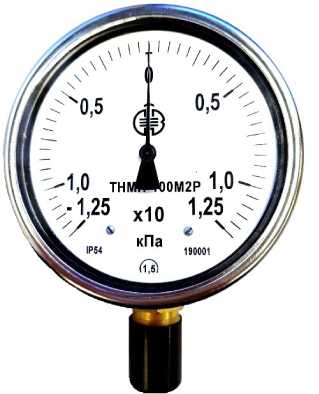

Рисунок 2 - Общий вид тягонапоромеров ТНМП-100-М2Р

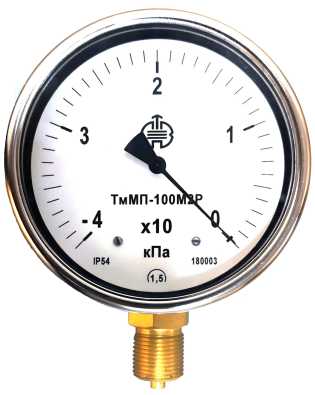

Рисунок 3 - Общий вид тягомеров ТмМП-100-М2Р

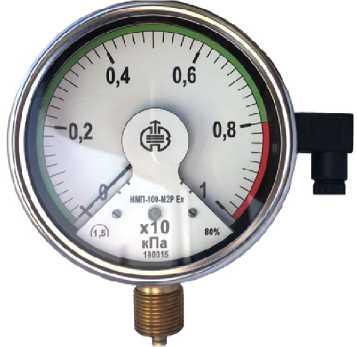

Рисунок 4 - Общий вид напоромеров НМП-100-М2Р с сигнализирующей уставкой

Основные метрологические и технические характеристики тягомеров, напоромеров, тягонапоромеров приведены в таблицах 1-2.

Таблица 1 - Основные метрологические характеристики тягомеров, напоромеров, тягонапоромеров

Примечание:

^* Класс точности 2,5 для напоромеров, тягомеров с верхними значениями диапазона показаний 0,4; 0,6 кПа и тягонапоромеров с верхними значениями диапазона показаний 0,2;

0,3 кПа - в соответствии с заказом. Для остальных приборов класс точности 1,5.

^** Для напоромеров (тягомеров) нижним (верхним) значением диапазона показаний является «0», для тягонапоромеров указано верхнее (избыточное) и нижнее (вакуумметрическое) значения диапазона измерений. Верхнее значение диапазона измерений избыточного давления у тягонапоромеров равно верхнему значению диапазона.

Диапазон измерения тягомеров и напоромеров должен быть равен от 0 до 75 % диапазона показаний, диапазон измерения тягонапоромеров должен быть равен от 0 до 75 % диапазона показаний, симметрично нулевой отметки шкалы.

*** где Kt - температурный коэффициент не более 0,06 %/°С;

At - абсолютное значение разности температур, °С, определяемое по формуле (2):

At = |t2 - til ,                                                      (2)

где ti - температура окружающего воздуха, равная (от +18 до +28) °С;

Таблица 2 - Основные технические характеристики тягомеров, напоромеров, тягонапоромеров

наносится на эксплуатационную документацию - типографским способом.

Комплектность тягомеров, напоромеров, тягонапоромеров приведена в таблице 3.

Таблица 3 - Комплектность тягомеров, напоромеров, тягонапоромеров

приведены в эксплуатационном документе.

Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа».

ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия».

Технические условия ТУ 26.51.52-164-00227471-2018.

Публичное акционерное общество «Саранский приборостроительный завод»

(ПАО «Саранский приборостроительный завод»)

ИНН 1325003052

Адрес: 430030, Республика Мордовия, г. Саранск, ул. Васенко, д. 9

Телефон: +7 (834-2) 29-65-18

Факс: +7 (834-2) 33-37-58

E-mail: spz@saranskpribor.ru

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»

(ООО «ПРОММАШ ТЕСТ»)

Адрес: 119530, г. Москва, Очаковское ш., д. 34, пом. VII, комн.6. Телефон: +7 (495) 481-33-80

E-mail: info@prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312126.

¹

Настройка приборов с уставкой на конкретную уставку срабатывания производится предприятием-изготовителем в соответствии с заказом.
