Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «14» октября 2019 г. № 2439

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы напряжения VR модификаций VRQ3n/S2; VRQ3n/S3; VRC1/S1F

Трансформаторы напряжения VR модификаций VRQ3n/S2; VRQ3n/S3; VRC1/S1F (в дальнейшем - трансформаторы VR) являются масштабными преобразователями напряжения и предназначены для выработки сигнала измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в электрических системах переменного тока частотой 50 Гц.

Принцип действия трансформаторов VR основан на масштабном преобразовании напряжения с целью передачи сигнала измерительной информации различным приборам. Трансформаторы напряжения VR являются трансформаторами с литой изоляцией, выполненной из эпоксидного компаунда. Эпоксидное литье выполняет одновременно функцию изолятора и несущей конструкции. В зависимости от конкретных параметров трансформаторы напряжения VR выпускаются в 3-х модификациях, отличающихся в основном значениями номинальной вторичной нагрузки и возможностью подключения к линейному или фазному напряжениям. Трансформаторы VR применяются в составе комплектных распределительных устройств (КРУ) для работы в условиях умеренного климата.

Климатическое исполнение УХЛ 3.1 по ГОСТ 15150-69 с расширенным до минус 45 °С температурным диапазоном.

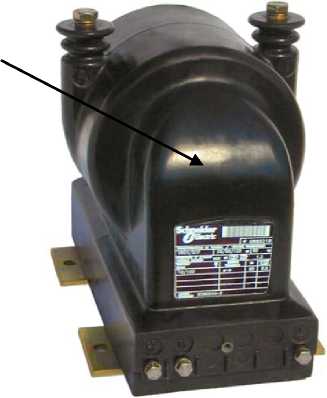

Общий вид трансформаторов VR с указанием мест нанесения знака поверки представлен на рисунке 1. Пломбирование трансформаторов VR не предусмотрено.

Место нанесения знака поверки

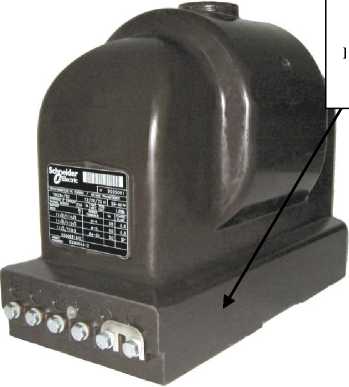

б) модификация VRC1/S1F

Рисунок 1 - Общий вид трансформаторов напряжения VR

Программное обеспечение отсутствует.

Основные метрологические и технические характеристики трансформаторов VR модификаций VRQ3n/S2; VRQ3n/S3; VRC1/S1F приведены в таблице 1.

Таблица 1 - Основные метрологические и технические характеристики

* В зависимости от назначения вторичной обмотки (вторичная обмотка для измерения и (или) защиты, вторичная обмотка остаточного напряжения).

** Соотношения классов точности и номинальных нагрузок указано в паспорте и на табличке конкретного трансформатора.

*** В зависимости от исполнения.

наносится на корпус трансформатора VR в виде наклейки и на титульный лист паспорта типографским способом.

Таблица 2 - Комплектность трансформаторов VR

осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

Основные средства поверки:

• -  преобразователь напряжения измерительный высоковольтный емкостной масштабный ПВЕ-110 (регистрационный номер в Федеральном информационном фонде 32575-06);

• -  прибор электроизмерительный многофункциональный Энергомонитор-3.3 КМ (регистрационный номер в Федеральном информационном фонде 52854-13);

• -  магазин нагрузок МР3025 (регистрационный номер в Федеральном информационном фонде 22808-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт и на корпус трансформатора VR, как показано на рисунке 1.

Сведения о методиках (методах) измерений отсутствуют.

ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки Техническая документация изготовителя

Фирма «Schneider Electric S.p.A.», Италия

Адрес: Strada Curagnata, 37, 17014, Cairo Montenotte (SV), Италия

Телефон: +39 019 5211611

Факс: +39 019 5211756

E-mail: www.schneider-electric.com

Акционерное общество «Шнейдер Электрик» (АО «Шнейдер Электрик»), г. Москва

ИНН 7712092928

Адрес: 127018, г. Москва, ул. Двинцев, д.12, корп.1

Телефон: +7 (495) 777-99-90

Факс: +7 (495) 777-99-92

ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр., 19 Телефон/факс: +7 (495) 251-76-01/113-01-14

E-mail: info@vniim.ru

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
