Номер по Госреестру СИ: 60584-15
60584-15 Машины трехкоординатные измерительные
(DELTEC TEOS 6.6.4)
Назначение средства измерений:
Машины трехкоординатные измерительные DELTEC TEOS 6.6.4 (далее - КИМ) предназначены для измерений геометрических размеров и расположения поверхностей, проведения статистического анализа, измерения профилей деталей сложной формы.
Внешний вид.
Машины трехкоординатные измерительные
Рисунок № 1
Программное обеспечение
Машины DELTEC TEOS 6.6.4 оснащены программным обеспечением DELTEC Suite. Вычислительный алгоритм DELTEC Suite расположен в заранее скомпилированных бинарных файлах и не может быть модифицирован. ПО DELTEC Suite блокирует
редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты.
Идентификационные данные программного обеспечения приведены в таблице 1
Таблица 1
Идентификационное наименование ПО |
Номер версии (идентификационный номер ПО) |
Цифровой идентификатор ПО |
Другие идентификационные данные (если имеются) |
DELTEC Suite |
V9.xx.xzk |
Ключ программного обеспечения |
- |
Программное обеспечение является неизменным. Средства для
программирования или изменения метрологически значимых функций отсутствуют.
Главной защитой ПО является программный ключ. HASP (программа, направленная на борьбу с нарушением авторских прав (на компьютерное пиратство) использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), что позволяет предотвратить неавторизованное использование ПО.
Защита программного обеспечения DELTEC Suite соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист (в правом верхнем углу) руководства по эксплуатации типографским способом, а также на боковую часть станины машины методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Метод измерений изложен в документе «Машины трехкоординатные измерительные DELTEC TEOS 6.6.4. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам трехкоординатным измерительным DELTEC TEOS 6.6.4ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 140-9 .. .50 м и длин волн в диапазоне 0,2 ... 50 мкм»
Техническая документация фирмы - изготовителя
Изготовитель
Фирма «Ayonis» SARL, Франция.
27400 Louviers, Rue du Port, Jules Audresset Centre d'affaires Tel: +33(0) 2 32 61 46 10 Fax: +33(0) 2 32 61 46 11
E-mail:central@avonis.com; Website: www.avonis.com
Заявитель
ОOO «Сонатек»
Почтовый адрес: 125363, г. Москва, ул. Фабрициуса д. 42 корп. 1
Тел. +7(495) 7862109; Факс +7(495) 7862108
E-mail: info@sonatec.ru Website: www.sonatec.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»). Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437 55-77, факс: (495) 437-56-66,
E-mail: office@vniims.ru
Машины трехкоординатные измерительные DELTEC TEOS 6.6.4 работают в декартовой системе координат, начало отсчета машины находится в ее передней левой верхней части.
Конструктивно измерительная машина DELTEC TEOS 6.6.4 (Рис. 1) состоит из неподвижной части, включающей гранитную станину и основание, и подвижной части, состоящей из портала, каретки, перемещающейся вдоль портала и пиноли. Левая и правая часть гранитной станины являются направляющими для портала машины. Правая направляющая портала углублена в гранитную станину. Измеряемая деталь устанавливается на станину, которая оснащена резьбовыми отверстиями, позволяющими фиксировать деталь во время проведения измерений с помощью специальных приспособлений.
Портал состоит из траверсы и двух стоек - левой и правой. Портал перемещается вперед-назад по направляющим станины, выполняя перемещение по оси Y. Каретка передвигается влево-вправо вдоль траверсы портала и выполняет перемещение по оси X. Пиноль несет контактную или бесконтактную измерительную систему, состоящую из контактного датчика, видеоизмерительной системы и конфокального сенсора (устанавливается опционально) располагается на каретке и перемещается перпендикулярно по отношению к гранитной станине, выполняя, таким образом, перемещение по оси Z. На передней поверхности траверсы находится приводной ремень оси X, а оптическая линейка располагается вдоль внутренней поверхности траверсы. Редукторный двигатель оси X и регулятор давления системы пневматической компенсации веса пиноли находятся в правой части траверсы. В вершинах траверсы находятся два эластичных буфера ограничителя хода по оси X.
На каретке закреплены подшипники и устройства оптического считывания осей X и Z и редукторный двигатель оси Z. Пиноль перемещается вертикально по внутренней стороне каретки. Общая масса пиноли и измерительной системы компенсируется пневматической системой. Данная система позволяет уменьшить нагрузку на приводные элементы узлов машины.
Оптическая линейка оси Z расположена на передней части пиноли. Приводной ремень оси Z находится на правой стороне пиноли, установочная пластина для крепления измерительной системы - в нижней части пиноли.
Перемещение по всем осям машины происходит с помощью редукторных приводов; управление перемещениями осуществляется системой управления в автоматическом режиме программно или с помощью пульта управления. Оси измерительной машины оборудованы воздушными подшипниками, обеспечивающими опору и перемещение без трения портала и пиноли.
Система температурной компенсации обеспечивает метрологические характеристики измерительной машины в заявленном диапазоне. Измерительная машина оснащена датчиками температуры, установленными на каждой оси, а так же внешним датчиком температуры, который помещается на измеряемую деталь. Когда система температурной компенсации включена, результаты измерений корректируются системой управления, использующей значения температуры, полученные с помощью датчиков.

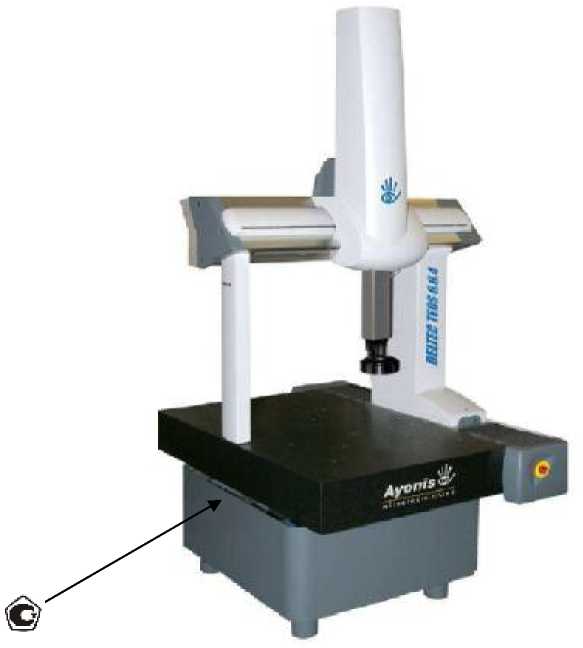

Рисунок 1 - Общий вид машины трехкоординатной измерительной
DELTEC TEOS 6.6.4
Характеристики\модель |
TEOS 6.6.4 |
Диапазон измерений, мм: по оси Х по оси Y по оси Z |
От 0 до 600 От 0 до 600 От 0 до 400 |
Пределы допускаемой погрешности измерений по осям X, Y, Z, мкм: X, Y: (оптические, контактные измерения) Z: (оптические измерения) Z: (контактные измерения) |
±(2,8+4L/1000) ±(4+4L/1000) ±(2,5+4L/1000), где L в мм |
Дискретность отсчета, мкм |
0,5 |
Максимальная масса измеряемой детали, кг |
900 |
Габаритные размеры, мм -длина, -ширина, -глубина |
1250 1610 2376 |
Масса, кг |
950 |
Потребляемая мощность, В^А |
1400 |
Напряжение питания, В |
220 |
Частота, Гц |
50/60 |
Максимальная скорость перемещения по осям мм/с |
100 |
Диапазон температур при поверке, °С |
20±2 °C 1 °С/ч, 2 °C/24 ч |
Диапазон рабочих температур, °С |
От 10 до 45 |
Относительная влажность воздуха, % |
От 25 до 75 |
Давление сжатого воздуха, МПа |
0,5 |
