ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

Сведения

об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средства измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» февраля 2024 г. № 391

Лист № 1 Регистрационный № 65317-16 Всего листов 11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи измерительные (барьеры искрозащиты) «ЭЛЕМЕР-БРИЗ 420-Ех», «ЭЛЕМЕР-БРИЗ 420Р-Ех», «ЭЛЕМЕР-БРИЗ ТМ1-Ех»

Назначение средства измерений

Преобразователи измерительные (барьеры искрозащиты) «ЭЛЕМЕР-БРИЗ 420-Ех», «ЭЛЕМЕР-БРИЗ 420Р-Ех», «ЭЛЕМЕР-БРИЗ ТМ1-Ех» (далее по тексту - преобразователи или приборы) предназначены для измерений и преобразования сигналов, поступающих от термопреобразователей сопротивления (ТС), преобразователей термоэлектрических (ТП), потенциометрических устройств постоянного тока, а также преобразователей с унифицированными выходными сигналами в унифицированный сигнал постоянного тока от 4 до 20 мА и (или) в цифровой сигнал HART-протокола. Преобразователи также предназначены для передачи сигналов HART-протокола из взрывоопасной зоны в безопасную и наоборот.

Описание средства измерений

Принцип действия приборов основан на измерении и преобразовании сигналов от первичных термопреобразователей в унифицированный выходной сигнал постоянного тока, либо с наложенным на него цифровым частотно-модулированным сигналом в стандарте HART-протокола. Сигнал с подключенного термопреобразователя поступает на вход прибора, где преобразуется с помощью аналого-цифрового преобразователя (АЦП) в дискретный сигнал. Дискретный сигнал обрабатывается с помощью микропроцессорного модуля прибора и поступает на цифро-аналоговый преобразователь (ЦАП), где происходит преобразование в унифицированный аналоговый сигнал постоянного тока, на который, при наличии у прибора частотного модулятора, может накладываться сигнал HART-протокола. Микропроцессорный модуль обеспечивает управление всеми схемами прибора и может осуществлять информационную связь с компьютером и другими изделиями.

Преобразователи являются микропроцессорными переконфигурируемыми (потребителем) приборами. Просмотр и изменение параметров конфигурации преобразователей «ЭЛЕ-МЕР-БРИЗ ТМ1-Ех», «ЭЛЕМЕР-БРИЗ 420-Ех/К1-12^Ш», «ЭЛЕМЕР-БРИЗ 420-Ех/К1-12Ш-SIL», «ЭЛЕМЕР-БРИЗ 420Р-Ех/К1-12^Ш», «ЭЛЕМЕР-БРИЗ 420Р-Ех/К1-12Ш^Ш», «ЭЛЕМЕР-БРИЗ 420-Ех/К1-12Р^1Е», «ЭЛЕМЕР-БРИЗ 420-Ех/К1-12РШ^Ш» осуществляется с помощью внешнего программного обеспечения (ПО). Связь «ЭЛЕМЕР-БРИЗ ТМ1-Ех» с компьютером осуществляется по HART-протоколу. Связь «ЭЛЕМЕР-БРИЗ 420-Ех/К1-12^1Е», «ЭЛЕМЕР-БРИЗ 420-Ех/К1-12Ш^1Е», «ЭЛЕМЕР-БРИЗ 420Р-Ех/К1-12^Ш», «ЭЛЕМЕР-БРИЗ 420Р-Ех/К1-12Ш^Ш», «ЭЛЕМЕР-БРИЗ 420-Ех/К1-12Р^Ш», «ЭЛЕМЕР-БРИЗ 420-Ех/К1-12РШ^Ш» с компьютером осуществляется по ASCII-протоколу.

Преобразователи «ЭЛЕМЕР-БРИЗ 420-Ех», «ЭЛЕМЕР-БРИЗ 420Р-Ех» обеспечивают передачу сигналов по HART-протоколу со входа на выход и обратно.

Лист № 2 Всего листов 11 Преобразователи «ЭЛЕМЕР-БРИЗ 420-Ех» исполнений БРИЗ 420-Ех/К1-12, БРИЗ 420-Ех/К1-12Ш, БРИЗ 420-Ех/К2-12, БРИЗ 420-Ех/К2-12Ш, БРИЗ 420-Ех/К2-17Ш, БРИЗ 420-Ех/К1-12-SIL, БРИЗ 420-Е\/К1 - I2IH-SIL, БРИЗ 420-Ex/K1-l2P-SIL, БРИЗ 420-Ех/К1-12РШ-81Ь представляют собой одно- и двухканальные промежуточные устройства с искробезопасной входной цепью и гальванической развязкой входных, выходных цепей и цепей питания и предназначены для измерений и преобразования аналоговых токовых от 4 до 20 мА и цифровых сигналов с размещаемых во взрывоопасной зоне двухпроводных датчиков или измерительных преобразователей в нормированный выходной сигнал постоянного тока от 4 до 20 мА, а также для питания датчиков или измерительных преобразователей с пассивным токовым выходом и для передачи цифровых сигналов HART-протокола из безопасной зоны во взрывоопасную и обратно.

Преобразователи «ЭЛЕМЕР-БРИЗ 420Р-Ех» исполнений БРИЗ 420Р-Ех/К1-12, БРИЗ 420Р-Ех/К1-12Ш, БРИЗ 420Р-Ех/К2-12, БРИЗ 420Р-Ех/К2-12Ш, БРИЗ 420Р-Ех/К1-12^Щ БРИЗ 420Р-Ех/К1-12Ш^Ш представляют собой одно- и двухканальные промежуточные устройства с искробезопасной выходной цепью и гальванической развязкой входных, выходных цепей и цепей питания и предназначены для измерений и преобразования аналоговых токовых сигналов от 4 до 20 мА с размещаемых вне взрывоопасной зоны двухпроводных датчиков или измерительных преобразователей в нормированный выходной сигнал постоянного тока от 4 до 20 мА, а также для передачи цифровых сигналов HART-протокола из безопасной зоны во взрывоопасную и обратно. Преобразователи «ЭЛЕМЕР-БРИЗ 420Р-Ех» обеспечивают питание исполнительных устройств.

Преобразователи «ЭЛЕМЕР-БРИЗ ТМ1-Ех» исполнений БРИЗ ТМ1-Ех/К1-12, БРИЗ ТМ1-Ех/К1-12Ш представляют собой одноканальные промежуточные устройства с искробезопасной входной цепью и гальванической развязкой входных и выходных цепей, цепей питания и сигнализации и предназначены для измерений и преобразования сигналов с размещаемых во взрывоопасной зоне ТС, ТП, потенциометрических устройств в унифицированный выходной сигнал постоянного тока от 4 до 20 мА, цифровой сигнал HART-протокола и дискретный сигнал.

Фотографии общего вида приборов представлены на рисунке 1. По требованию потребителя допускается поставка преобразователей с различными вариантами окраски корпуса, отличными от приведенных на фотографиях.

Заводской номер в виде цифрового кода, состоящего из арабских цифр, и знак утверждения типа наносятся термотрансферным способом на маркировочную табличку, закрепленную на боковой панели приборов. Обозначения мест нанесения заводского номера и знака

ЭЛЕМЕР-БРИЗ 420-ЕХ/К1-12

утверждения типа представлены на рисунке

«ЭЛЕМЕР-БРИЗ 420-Ех/К1-12»

«ЭЛЕМЕР-БРИЗ 420-Ех/К1-12Ш»

«ЭЛЕМЕР-БРИЗ 420-Ех/К2-12»             «ЭЛЕМЕР-БРИЗ 420-Ех/К2- 17Ш»

«ЭЛЕМЕР-БРИЗ 420-Ех/К2-12Ш»

«ЭЛЕМЕР-БРИЗ 420-Ех/К1-I2-SIL» «ЭЛЕМЕР-БРИЗ 420-Ех/К1 - I2IH-SIL»

«ЭЛЕМЕР-БРИЗ 420-Ех7К1-12Р-в1Ь» «ЭЛЕМЕР-БРИЗ 420-Ех/К1-12РШ-в1Ь»

|3.1|32|

I

|4.1|42|

«ЭЛЕМЕР-БРИЗ 420Р-Ех/К1-12Ш»

4 1|42 I 5.1|521

«ЭЛЕМЕР-БРИЗ 420Р-Ех/К1-12»

^|42|

5.l|521

«ЭЛЕМЕР-БРИЗ 420Р-Ех/К2-12Ш»

«ЭЛЕМЕР-БРИЗ 420Р-Ех/К1-12-81Ь» «ЭЛЕМЕР-БРИЗ 420Р-Ех/К1-12Ш-81Ь»

«ЭЛЕМЕР-БРИЗ ТМ1-Ех/К1-12»

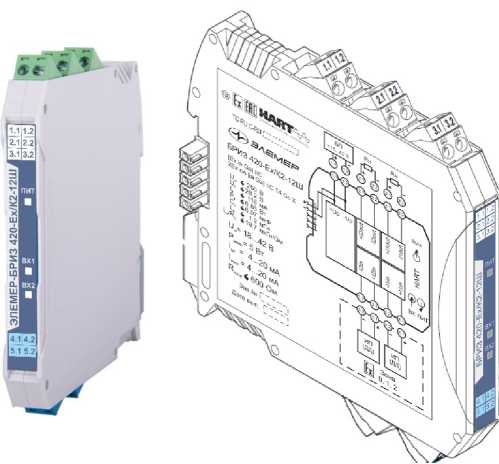

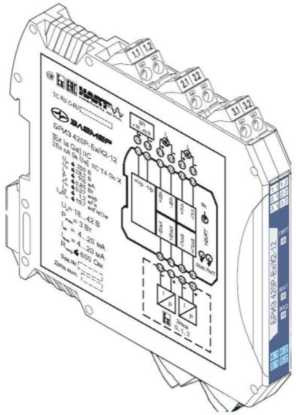

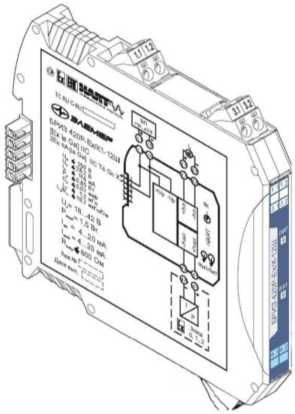

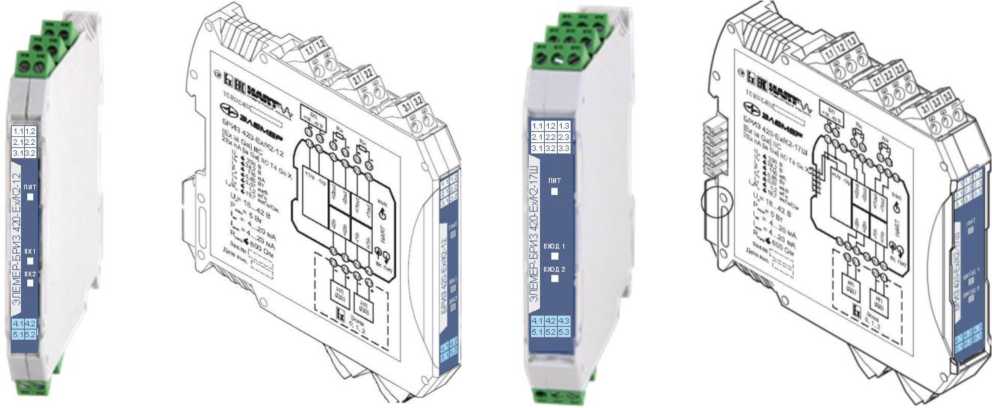

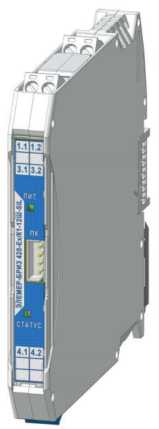

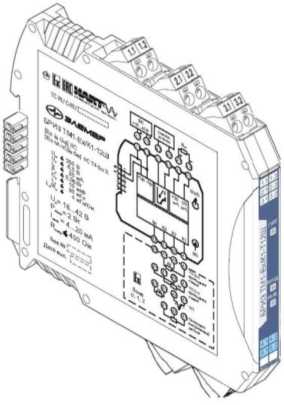

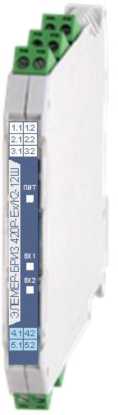

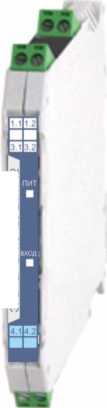

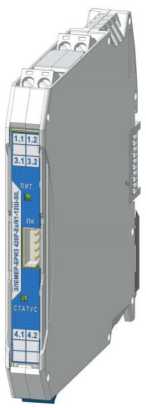

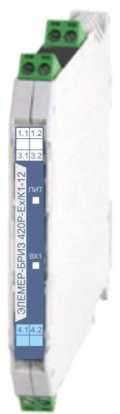

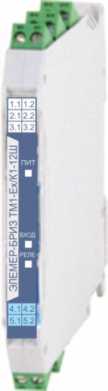

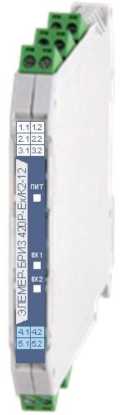

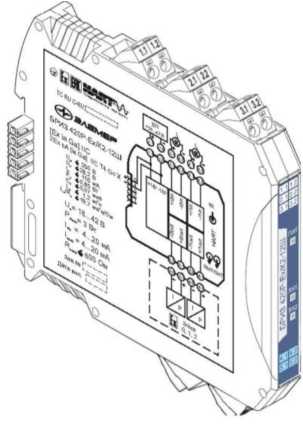

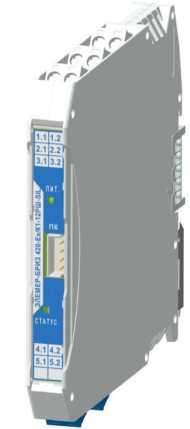

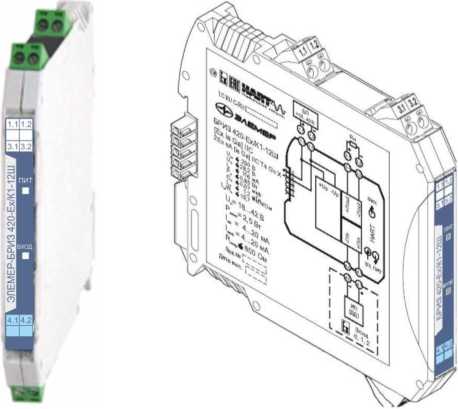

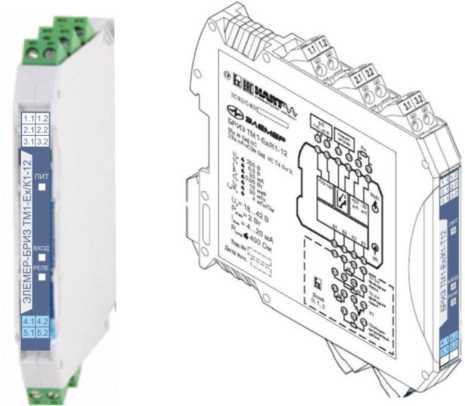

Рисунок 1 - Общий вид исполнений преобразователей измерительных (барьеров искрозащиты) «ЭЛЕМЕР-БРИЗ 420-Ех», «ЭЛЕМЕР-БРИЗ 420Р-Ех», «ЭЛЕМЕР-БРИЗ ТМ1-Ех»

Место нанесения знака утверждения типа

Место нанесения заводского номера

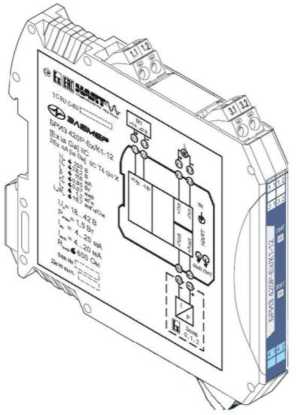

Рисунок 2 - Место нанесения заводского номера и знака утверждения типа

Программное обеспечение

В преобразователях предусмотрено внутреннее и внешнее программное обеспечение (ПО).

Внутреннее ПО состоит из встроенной в преобразователи метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.

Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» по рекомендации по метрологии Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.

Лист № 6 Всего листов 11 Внешнее ПО предназначено для взаимодействия преобразователей «ЭЛЕМЕР-БРИЗ ТМ1-Ех», «ЭЛЕМЕР-БРИЗ 420-EXK1-12-SIL», «ЭЛЕМЕР-БРИЗ 420-Ех/К1-12Ш-81Ь», «ЭЛЕМЕР-БРИЗ 420Р-Е\/К1 - I2-SIL». «ЭЛЕМЕР-БРИЗ 420Р-Ех/К1-12Ш^Ш», «ЭЛЕМЕР-БРИЗ 420-Ех/К1-12Р^Ш», «ЭЛЕМЕР-БРИЗ 420-Ех/К1-12РШ^Ш» с компьютером и не оказывает влияния на метрологические характеристики преобразователей. Внешнее ПО служит для конфигурирования, осуществления пользователем градуировки, калибровки, поверки и получения данных измерения в процессе эксплуатации преобразователей. Конфигурирование включает установку параметров связи преобразователей с компьютером. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии преобразователей и возникающих в процессе их работы ошибках и способах их устранения.

Идентификационные данные внутреннего ПО приведены в таблице 1.

Таблица 1

Идентификационные данные внешнего программного обеспечения приведены в таблице 2.

Таблица 2

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики преобразователей «ЭЛЕМЕР-БРИЗ ТМ1-Ех»

Примечания

• 1) Типы НСХ - по ГОСТ 6651-2009 (МЭК 60751) для термопреобразователей сопротивления (ТС) и ГОСТ Р 8.585-2001 (МЭК 60584-1) для преобразователей термоэлектрических (ТП)

^П а = 0,00428 ^ОС^-1; ⁽**^} а = 0,00426 ^ОС^-1.

• 2) Пределы допускаемой основной абсолютной погрешности аналогового сигнала постоянного тока цифро-аналогового преобразователя (Аосн): ±0,004 мА - для индекса заказа А; ±0,006 мА - для индекса заказа В; ±0,012 мА - для индекса заказа С.

• 3) Пределы допускаемой основной приведенной погрешности аналогового выхода ys (для типов НСХ ТС и ТП и входных сигналов в виде напряжения и сопротивления постоянному току) рассчитывают по формулам (1) и/или (2)

I f          ^ochR^{(U)                 Д}осн'    \ 1 ПА п/

^Ys = ±⁽ R---(U-----—R---(U---⁺ I----—"т---⁾ • ¹⁰⁰ %'

V/'max^max)    ^rxmin^^Jmin) ^Tmax    ^Tmin/

где АоснЛ(и) - пределы допускаемой основной абсолютной погрешности цифрового сигнала по протоколу HART (Ом, ТЭДС или мВ);

Аосн1 - пределы допускаемой основной абсолютной погрешности аналогового сигнала постоянного тока цифро-аналогового преобразователя, мА;

(R max (U max) Rmin(Umin)) - диапазон измерений в Ом или мВ;

(Imax - Imin) - диапазон выходного аналогового сигнала постоянного тока (16 мА).

. /    ^OCHt            ^осн'    \ 1 аа п/

^Ysi = ± ⁽t---—— ⁺ I---—Г^-) •¹⁰⁰ %■

^XLmax ^Lmm ^Tmax ^Amin^z

где Аосй - пределы допускаемой основной абсолютной погрешности цифрового сигнала по протоколу HART (°С); (tmax - tmin) - диапазон измерений в ОС;

Аосн1, (Imax — Imin ) - то же, что в формуле (1).

• 4) Пределы допускаемой основной приведенной погрешности аналогового выхода ys2 (для типа входного сигнала в виде отношения сопротивлений постоянному току потенциометрического датчика с диапазоном от 0,1 до 10 кОм) рассчитывают по формуле

y. . = ±        +,   ^й-“',   ) -100 %,                                      (3)

^{100 I}max   ^Imin

где Аоснн - пределы допускаемой основной абсолютной погрешности цифрового сигнала по протоколу HART; Аосн1, (Imax — Imin ) - то же, что в формуле (1).

• 5) (***) Вход для потенциометрических с номинальным сопротивлением от 0,1 до 10 кОм (по отдельному заказу).

Таблица 4 - Метрологические характеристики преобразователей «ЭЛЕМЕР-БРИЗ 420-Ех», «ЭЛЕМЕР-БРИЗ 420Р-Ех»

Таблица 5 - Метрологические характеристики преобразователей «ЭЛЕМЕР-БРИЗ ТМ1-Ех», «ЭЛЕМЕР-БРИЗ 420-Ех», «ЭЛЕМЕР-БРИЗ 420Р-Ех» (пределы допускаемой дополнительной погрешности)

Таблица 6 - Основные технические характеристики преобразователей «ЭЛЕМЕР-БРИЗ ТМ1-Ех», «ЭЛЕМЕР-БРИЗ 420-Ех», «ЭЛЕМЕР-БРИЗ 420Р-Ех»

Знак утверждения типа

наносится на боковую панель приборов термотрансферным способом и (или) на руководства по эксплуатации и паспорта типографским способом.

Комплектность средства измерений

Комплект поставки представлен в таблице 7.

Таблица 7

Сведения о методиках (методах) измерений

содержатся в разделах 2, 3 Руководств по эксплуатации НКГЖ.411531.004РЭ, НКГЖ.411531.004-01РЭ, НКГЖ.411531.004-02РЭ.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;

Международный стандарт МЭК 60751 (2022) Промышленные платиновые термометры сопротивления и температурные датчики;

Международный стандарт МЭК 60584:2013 (2013-08) Термопары Часть 1. Градуировочные таблицы и допуска;

ГОСТ 13384-94 Преобразователи измерительные для термоэлектрических преобразователей и термопреобразователей сопротивления. Общие технические требования и методы испытаний;

Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10^-16 до 100 А»;

Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

ТУ 4227-139-13282997-2015 Преобразователи измерительные (барьеры искрозащи-ты) «ЭЛЕМЕР-БРИЗ 420-Ех», «ЭЛЕМЕР-БРИЗ 420Р-Ех», «ЭЛЕМЕР-БРИЗ ТМ1-Ех», «ЭЛЕМЕР-БРИЗ NAM-Ех», «ЭЛЕМЕР-БРИЗ ТМ2-Ех», «ЭЛЕМЕР-БРИЗ 485-Ех». Технические условия.

Изготовитель

Общество с ограниченной ответственностью   Научно-производственное

предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»)

ИНН 5044003551

Юридический адрес: 124489, г. Москва, г. Зеленоград, пр-д 4807-й, д.7, стр. 1 Адреса места осуществления деятельности:

124489, г. Москва, г. Зеленоград, пр-д 4807-й, д.7, стр.1;

124489, г. Москва, г. Зеленоград, пр-д 4807-й, д. 2

Телефон: +7 (495) 988-48-55

Web-сайт: www.elemer.ru

E-mail: elemer@elemer.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» февраля 2024 г. № 391

Лист № 1 Регистрационный № 32777-06                                          Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термометры сопротивления платиновые вибропрочные эталонные ПТСВ

Назначение средства измерений

Термометры сопротивления платиновые вибропрочные эталонные ПТСВ (далее -термометры) предназначены для измерений температуры жидких и газообразных сред в диапазоне от минус 200 °С (73 K) до плюс 660 °С и могут использоваться как рабочие эталоны единицы температуры 2-го и 3-го разрядов в соответствии с государственной поверочной схемой для средств измерений температуры при поверке рабочих средств измерений температуры.

Описание средства измерений

К настоящему типу относятся термометры: ПТСВ-1-2, ПТСВ-1-3, ПТСВ-2-3, ПТСВ-3-3, ПТСВ-4-2, ПТСВ-4-3, ПТСВ-5-3, ПТСВ-2-2, ПТСВ-6м-3, ПТСВ-2К-2, ПТСВ-2К-3, ПТСВ-6К-3, ПТСВ-6Км-3, ПТСВ-7м-2, ПТСВ-7м-3, ПТСВ-4Г-2, ПТСВ-3Г-3, ПТСВ-8-3, ПТСВ-9-2, ПТСВ-10-2, ПТСВ-11-2, ПТСВ-12-3.

Принцип действия термометров заключается в использовании температурной зависимости электрического сопротивления платины. Основной частью термометра является чувствительный элемент (ЧЭПТ), представляющий собой резистор в виде спирали из платиновой проволоки, размещенной в канале керамического каркаса. К каждому концу спирали приварены по два отрезка платинородиевой проволоки, идущих к разъему в головке термометра.

Корпус защитной арматуры термометра выполнен в виде металлической трубки, на которой закреплена головка с разъемом для подсоединения электроизмерительной аппаратуры. Трубка с ЧЭПТ и выводами заполнена порошком оксида алюминия. Показатель тепловой инерции термометров не более 40 с.

Измерение сопротивления термометра осуществляется по четырех проводной схеме. Термометр имеет четыре вывода - два токовых и два потенциальных. В каждой паре выбор токовых и потенциальных выводов - произвольный.

Исполнения термометров ПТСВ различаются конструкцией (стержневые, кабельные, капсульные, Г-образные), метрологическими характеристиками и габаритными размерами.

По устойчивости к климатическим воздействиям термометры соответствуют виду климатического исполнения УХЛ4 по ГОСТ 15150-69.

По устойчивости к механическим воздействиям при эксплуатации термометры соответствуют группе исполнения N3 по ГОСТ Р 52931-2008.

Маркировка термометров выполнена фотохимическим способом на самоклеящейся стойкой к стиранию наклейке или методом гравировки, которая наносится на корпус и содержит: товарный знак предприятия-изготовителя; условное обозначение ПТСВ; заводской номер в формате не менее 2 арабских цифр по принятой нумерации предприятия-изготовителя и другие параметры. Год изготовления может указываться на упаковке.

Нанесение знака поверки на термометр не предусмотрено.

Общий вид средства измерений представлен на рисунке 1.

Пломбировка корпуса от несанкционированного доступа не предусмотрена.

ПТСВ-1-2, ПТСВ-1-3, ПТСВ-2-3, ПТСВ-3-3, ПТСВ-4-2, ПТСВ-4-3, ПТСВ-5-3

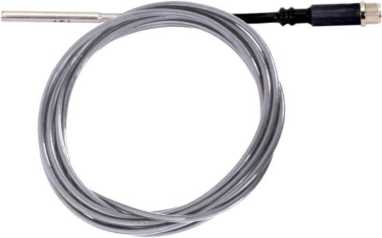

Термометр (кабельный)

ПТСВ-2К-2, ПТСВ-2К-3, ПТСВ-6К-3,

ПТСВ-6Км-3

Термометр (капсульный)

ПТСВ-2-2, ПТСВ-6м-3,

ПТСВ-7м-2, ПТСВ-7м-3

Термометр ПТСВ-8-3

Термометр ПТСВ-9-2, ПТСВ-10-2, ПТСВ-11-2, ПТСВ-12-3

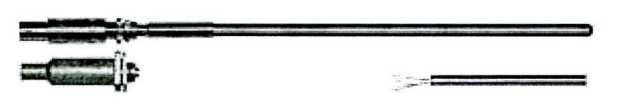

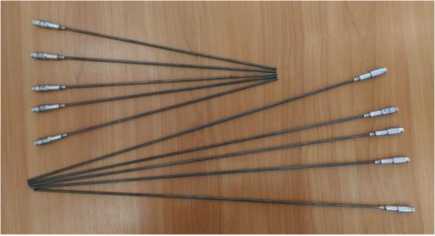

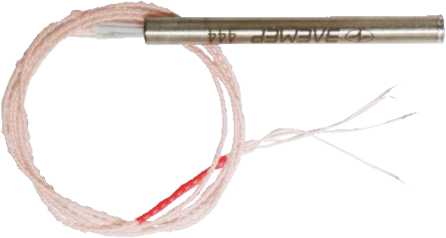

Рисунок 1 - Общий вид термометров

Рисунок 2 - Общий вид маркировки термометра

Метрологические и технические характеристики

Таблица 1 - Метрологические и технические характеристики термометров ПТСВ-1-2, ПТСВ-1-3, ПТСВ-2-3, ПТСВ-3-3, ПТСВ-4-2, ПТСВ-4-3, ПТСВ-5-3

Таблица 2 - Метрологические и технические характеристики термометров ПТСВ-2-2,

ПТСВ-6м-3, ПТСВ-2К-2, ПТСВ-2К-3, ПТСВ-6К-3, ПТСВ-6Км-3, ПТСВ-7м-2, ПТСВ-7м-3

1) Интерполяция значений погрешности в диапазоне температуры - линейная.

Таблица 3 - Метрологические и технические характеристики термометров ПТСВ-4Г-2, ПТСВ-3Г-3, ПТСВ-8-3

Таблица 4 - Метрологические и технические характеристики термометров ПТСВ-9-2, ПТСВ-10-2, ПТСВ-11-2, ПТСВ-12-3

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и паспорта.

Комплектность средства измерений

Таблица 5 - Комплектность термометра

Сведения о методиках (методах) измерений

приведены в руководстве по эксплуатации НКГЖ.408717.ХХХРЭ «Термометры сопротивления платиновые вибропрочные эталонные ПТСВ», раздел 8.

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений температуры, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253;

Технические условия ТУ 4211-041-13282997-02 «Термометры сопротивления платиновые вибропрочные эталонные ПТСВ».

Изготовитель

Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»)

ИНН 5044003551

Юридический адрес: 124489, г. Москва, г. Зеленоград, пр-д 4807-й, д. 7, стр. 1

Адреса мест осуществления деятельности: 124489, г. Москва, г. Зеленоград, пр-д 4807-й, д. 7, стр. 1; 124489, г. Москва, г. Зеленоград, пр-д 4807-й, д. 2 Тел: (495) 925-51-47 Факс: (499) 710-00-01

E-mail: elemer@elemer.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский   институт метрологии имени Д.И.Менделеева»

(ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web-сайт: www.vniim.ru

Е-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» февраля 2024 г. № 391

Лист № 1 Регистрационный № 76065-19 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Калориметры дифференциальные сканирующие модификаций DSC-60 Plus, DSC-60A Plus

Назначение средства измерений

Калориметры дифференциальные сканирующие модификаций DSC-60 Plus, DSC-60A Plus (далее - калориметры) предназначены для измерений термодинамических характеристик (температуры и удельных теплот фазовых и структурных превращений, удельной теплоемкости) твердых и порошкообразных веществ в процессе их нагрева.

Описание средства измерений

Принцип действия калориметров основан на измерении разности тепловых потоков между контейнером, в котором размещен исследуемый образец, и контейнером, в котором размещен образец сравнения, при одновременном, регулируемом по скорости нагревании печи до заданной температуры.

Принцип измерений температуры фазовых и структурных превращений основан на определении на кривой «тепловой поток - температура» точки начала отклонения от монотонности, определяемой пересечением экстраполяции низкотемпературной ветви пика кривой с базовой линией. Интеграл от разности тепловых потоков по температуре в пересчете на единицу массы дает удельную теплоту фазового или структурного превращения. С учетом отнесения к диапазону температуры, в котором осуществлено измерение разности тепловых потоков, по данному интегралу в пересчете на единицу массы определяется удельная теплоемкость образца.

Калориметры выпускают в модификациях DSC-60 Plus, DSC-60A Plus, отличающихся наличием в DSC-60A Plus встроенного автосамплера. Калориметры состоят из измерительного блока с калориметрическими ячейками, размещенными внутри программно-управляемой печи, системы контроля температуры образца, системы контроля атмосферы образца, конструктивно расположенных в одном металлическом корпусе, и автоматической системы управления. На задней панели корпуса калориметров расположены вводы для подсоединения внешних устройств и штуцеры для подключения и прокачки хладоносителя и продувки инертным защитным газом. Датчик калориметров представляет собой монолитный диск, на котором размещаются измеряемая ячейка и ячейка сравнения. Измерение температуры осуществляется дифференциальной термопарой по принципу термокомпенсации.

Управление измерительным блоком, процессом измерений и обработки выводимой информации в калориметрах осуществляется посредством программного обеспечения «TA-60WS» или «LabSolutions TA» с помощью автоматической системы управления с персонального компьютера. Автоматическая система управления может включать также рабочую станцию системы термического анализа TA-60WS.

Общий вид средства измерений представлен на рисунке 1, внешний вид рабочей станции TA-60WS на рисунке 2.

Схема пломбирования калориметров от несанкционированного доступа представлена на рисунке 3.

На передней панели калориметров находится индикаторный модуль температуры, позволяющий отслеживать температуру печи в режиме реального времени в целях безопасного извлечения или установки образцов.

Заводской номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на маркировочную табличку, расположенную на задней стенке корпуса измерительного блока калориметра. Фото маркировочной таблички представлено на рисунке 4.

Нанесение знака поверки и знака об утверждение типа на средство измерений не предусмотрено.

DSC*60pius

а)

б)

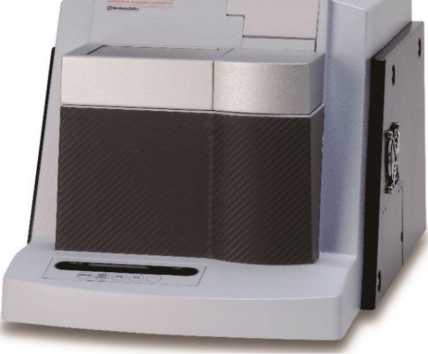

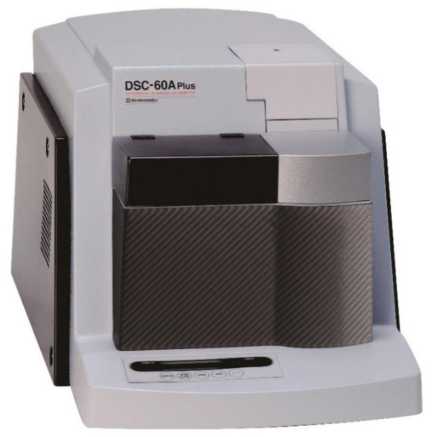

Рисунок 1 - Общий вид калориметров: а) - DSC-60 Plus, б) - DSC-60A Plus

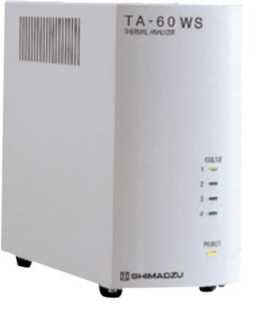

Рисунок 2 - Внешний вид рабочей станции TA-60WS

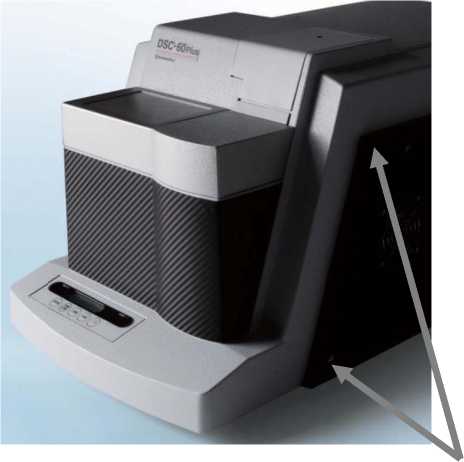

Рисунок 3 - Схема пломбирования калориметров дифференциальных сканирующих DSC-60 Plus

1 - замки на рабочей поверхности калориметров DSC-60 Plus

MODEL    : DSC-60 Plus

CAT.NO.    : 222-12400-93

SER1AL.NO. ; 030935300242 SA

-100V   50 60Hz 800VA

Г222-12414-03 |

1 .Nishinokyo Kuwabara-cho.Nakagyo-ku.KYOT0604-8511. JAP AN

Рисунок 4 - Маркировочная табличка с буквенно-цифровым обозначением заводского номера

Программное обеспечение

Калориметры оснащены программным обеспечением, состоящим из встроенного и автономного ПО.

Встроенное ПО включает в себя ПО, предустановленное в автоматизированной части в корпусе калориметра (далее - встроенное ПО калориметра), и может включать ПО рабочей станции TA-60WS.

Встроенное ПО калориметра разработано изготовителем специально для решения задач измерения температуры и дифференциальной термо-ЭДС датчика калориметра.

Встроенное ПО рабочей станции TA-60WS осуществляет преобразование и передачу поступающих от автономного ПО управляющих сигналов, а также преобразование и передачу сигналов по результатам измерения данных. Передача сигналов в обоих случаях осуществляется без возможности внесения изменения в ПО.

Все виды встроенного ПО защищены от несанкционированного вмешательства микроконтроллерами.

Метрологически значимой является часть встроенного ПО, отвечающая за процесс измерений и защиту передаваемых данных.

Автономная ПО устанавливается на персональный компьютер и в зависимости от комплектации может быть двух видов: «TA-60WS» и «LabSolutations TA». Защита от несанкционированного доступа к автономному ПО осуществляется разграничением прав доступа с помощью пароля.

Автономное ПО «TA-60WS» либо «LabSolutions TA» обеспечивает обработку и архивацию измеренных данных (значений температуры, теплового потока, оценку количества теплоты, расчет удельной теплоты фазовых переходов и структурных превращений, удельной теплоемкости), контроль и отображение в реальном времени результатов измерений и текущих условий, хранение результатов измерений, проведение процедуры градуировки калориметра, а также обеспечивает настройку и управление его работой, в том числе выбор режимов и установку параметров измерений. Автономное ПО получает данные от калориметра по интерфейсу RS-232C.

Метрологически значимыми являются части всех видов автономного ПО, отвечающие за обработку, хранение и защиту измеренных данных.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Влияние ПО учтено при нормировании метрологических характеристик.

Идентификационные данные ПО представлены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Поднятие/опускание печи осуществляется при нажатии на передней панели калориметра соответствующей кнопки. Драйвер контроллера положения печи не связан с ПО и не несет метрологически значимых функций. На передней панели калориметра располагается индикаторный модуль температуры для отображения температуры печи. Драйвер контроллера температуры печи получает сигнал от термопары, не связан с ПО, не несет метрологически значимых функций, выполняет роль индикатора для информирования оператора о возможности открытия печи в целях безопасного извлечения или установки образцов.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 3 - Комплектность калориметров

Сведения о методиках (методах) измерений

Глава 4 документа «Калориметры дифференциальные сканирующие модификаций DSC-60 Plus, DSC-бОА Plus. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений удельной теплоемкости твердых тел в диапазоне температур от 260 до 870 К, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 2 июня 2021 г. № 925;

Стандарт предприятия фирмы «Shimadzu Corporation», Япония»

Изготовитель

Фирма «Shimadzu Corporation», Япония

Адрес: Nishinokyo-Kuwabaracho, Nakagyo-ku, Kyoto, 604-8511, Japan/ Нисинокё-Кувабаратё, Накагё-ку, Киото, 604-8511, Япония

Web-сайт: www.shimadzu.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Мендлеева»)

ИНН 7809022120

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: +7 (812) 251-76-01 (факс: +7 (812) 713-01-14)

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» февраля 2024 г. № 391

Лист № 1 Регистрационный № 72664-18                                            Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики довзрывных концентраций «ДДК»

Назначение средства измерений

Датчики довзрывных концентраций «ДДК» предназначены для измерений довзрывоопас-ных концентраций горючих газов и паров горючих жидкостей в воздухе рабочей зоны, а также сигнализации о достижении измеряемой величиной заданных пороговых значений.

Описание средства измерений

Принцип действия датчиков довзрывных концентраций «ДДК» (далее - датчики) - оптикоабсорбционный, основанный на избирательном поглощении инфракрасного излучения молекулами углеводородов в диапазоне длин волн от 3,3 до 3,5 мкм.

Способ забора пробы - диффузионный.

Датчики представляют собой стационарные одноканальные приборы непрерывного действия.

Корпус датчиков изготавливают из алюминиевого сплава, окрашиваемый в цвета по заказу заказчика (цвет по умолчанию - оранжевый).

Датчик представляет собой модульную сборочную единицу и состоит из:

• - модуля измерительного трансмиттера с индикатором (далее - МИТ) с цифровой индикацией результатов измерений с ламелями для присоединения инфракрасного чувствительного элемента с одной стороны и гибкими выводами для монтажа в распределительной взрывозащищенной коробке;

• - чувствительного элемента в виде сменного оптического датчика;

• - модуля чувствительного элемента со сменными фильтрами и установленным гасителем пламени;

• - коробки распределительной с кабельными вводами;

• - комплекта монтажных частей.

Управление датчиком осуществляется с помощью магнитного инструмента. Органы управления датчиком (магнитные кнопки управления «•» и «▼») расположены на лицевой панели МИТ.

Датчики имеют светодиодный индикатор, обеспечивающий отображение:

• - результатов измерений содержания определяемых компонентов (измеренное значение и единица измерений);

• - меню пользователя;

• - служебной информации.

Датчики обеспечивают выходные сигналы:

• - показания встроенного светодиодного индикатора;

• - формирование аналогового сигнала от 4 до 20 мА в диапазоне показаний датчиков;

• - формирование цифрового сигнала, интерфейс RS-485 (Modbus RTU);

• - силовые реле («сухой контакт»): «ПОРОГ 1» (предупредительный), «ПОРОГ 2» (аварийный), «СБОЙ» (внутренняя неисправность датчика).

Общий вид датчиков представлен на рисунке 1.

Конструкцией датчиков предусмотрено пломбирование корпуса мастикой пломбировочной (пластилином для опечатывания) от несанкционированного доступа в местах установки винтовых соединений. Схема пломбирования датчиков приведена на рисунке 1.

Заводской номер датчиков в виде цифрового обозначения наносится методом гравировки на шильд, расположенный на лицевой панели корпуса распределительной коробки.

Нанесение знака поверки на средство измерений не предусмотрено.

Место нанесения заводского номера

С                           \

Место нанесения пломбы

Знак утверждения типа

\________________________________________/

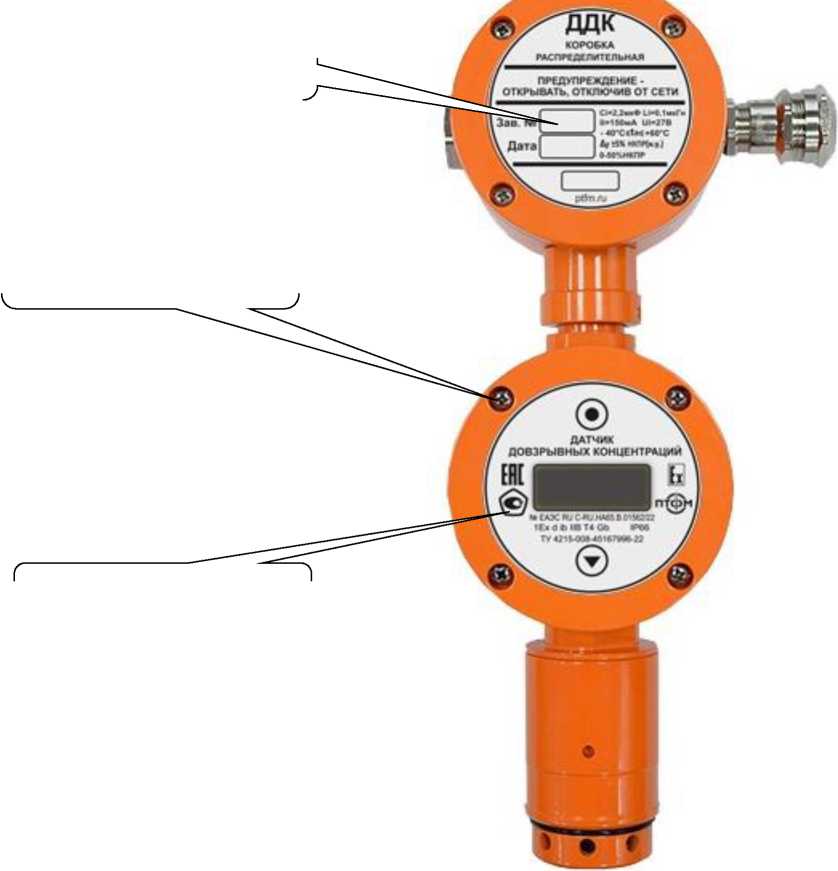

Рисунок 1 - Общий вид датчиков довзрывных концентраций «ДДК»

Программное обеспечение

Датчики имеют встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач измерения содержания определяемых компонентов и сигнализации о достижении пороговых значений в воздухе рабочей зоны.

Встроенное ПО обеспечивает:

- измерение довзрывоопасных концентраций горючих газов и паров в воздухе рабочей зоны;

- отображение измерительной информации на встроенном светодиодном индикаторе датчика;

- формирование выходных аналогового и цифрового сигналов;

- самодиагностику, с отображением кода ошибки на индикаторе датчика и передачей её на внешние устройства;

- градуировку нуля чувствительности;

- настройку и приём установочных параметров детектируемого газа, и их хранение в энергонезависимой памяти;

- сигнализацию при достижении установленных пороговых значений.

Встроенное ПО датчиков реализует следующие расчетные алгоритмы:

1) непрерывное сравнение текущих результатов измерений с заданными пороговыми значениями срабатывания сигнализации;

2) непрерывную самодиагностику аппаратной части датчика.

Программное обеспечение идентифицируется путем вывода на светодиодный индикатор номера версии ПО по запросу через меню датчика.

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик датчиков.

Датчики имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «Средний» по Р 50.2.077-2014.

Идентификационные данные встроенного ПО приведены в таблице 1. Таблица 1 - Идентификационные данные встроенного ПО

Метрологические и технические характеристики

Таблица 2 - Основные метрологические характеристики датчиков

Таблица 3 - Прочие метрологические характеристики датчиков

Таблица 4 - Технические характеристики датчиков

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и на шильд, расположенный на лицевой панели корпуса датчика, методом металлографики (Рисунок 1).

Комплектность средства измерений

Таблица 5 - Комплектность

Сведения о методиках (методах) измерений

приведены в документе ГКПС 68.00.00.000 РЭ «Датчик довзрывных концентраций «ДДК». Руководство по эксплуатации»: раздел 2 «Использование по назначению», раздел 3 «Техническое обслуживание».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;

ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов;

ТУ 4215-008-45167996-22 (ГКПС 68.00.00.000 ТУ) Датчик довзрывных концентраций «ДДК». Технические условия.

Изготовитель

Общество с ограниченной ответственностью    «ПОЛИТЕХФОРМ-М»

(ООО «ПОЛИТЕХФОРМ-М»)

ИНН 7724187733

Юридический адрес: 115404 г. Москва, ул. Ряжская, д. 13, к. 1

Адреса мест осуществления деятельности:

115404, г. Москва, ул. Ряжская, д. 13, к. 1

143403, Московская обл., г. Красногорск, ул. Речная, д. 8

Телефон:8 (495) 146-69-69/8(800) 555-91-81

Е-mail: office@ptfm.ru.

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес:190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.
