№1167 от 12.05.2022
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 324248
ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 20 апреля 2022 г. № 1030 «О внесении изменений в сведения об утвержденных типах средств измерений»
Приказы по основной деятельности по агентству Вн. Приказ № 1167 от 12.05.2022
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
12 мая 2022 г.
№ 1167
Москва
О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 20 апреля 2022 г. № 1030 «О внесении изменений в сведения об утвержденных типах средств измерений»
В связи с технической ошибкой приказываю:
-
1. Внести изменения в пункты 1 и 4 приложения к приказу от 20 апреля 2022 г. № 1030 «О внесении изменений в сведения об утвержденных типах средств измерений», изложив их в прилагаемой редакции, заменив описания типов.
-
2. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
Е.Р.Лазаренко
/-------------------------------\
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат; 029O109BO00BAE27A64C995DDB060203A9 Кому выдан: Лазаренко Евгений Русланович Действителен: с 27.12.2021 до 27.12.2022
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «12» мая 2022 г. № 1167
Сведения
об утвержденных типах средств измерений, подлежащие изменению в части сведений о местах осуществления деятельности изготовителей
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Место осуществления деятельности Изготовителя |
Заявитель | |
|
Прежний адрес |
Новый адрес | ||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
1. |
Термопреобразователи сопротивления |
Rosemount 0065 |
69487-17 |
«Emerson Process Management GmbH&Co. OHG», Германия Адрес: Argelsrieder Feld 3, D-82234, Wessling |
«Emerson Process Management GmbH&Co. OHG», Германия Адрес: Argelsrieder Feld 3, D-82234, Wessling |
«Emerson Process Management GmbH&Co. OHG», Германия Адрес: Argelsrieder Feld 3, D-82234, Wessling Производственная площадка: «Beijing Rosemount Far East Instrument Co. Ltd.», Китай Адрес: Building № 1, South of Shengfang Road, Qian Gao Mi Dian, Economic Development Zone, Da Xing District, Beijing, 102600 |
АО «ПГ «Метран», г. Челябинск |
|
2. |
Датчики температуры |
Rosemount 644, Rosemount 3144Р |
63889-16 |
Фирма «Rosemount, Inc.», США Адреса: 8200 Market Boulevard, Chanhassen, MN 55317, USA; 6021 Innovation Boulevard, Shakopee, MN 55379, USA; 12001 Technology Drive, Eden Prairie, Minnesota, MN 55344, USA |
Фирма «Rosemount, Inc.», США Адреса: 8200 Market Boulevard, Chanhassen, MN 55317, USA; 6021 Innovation Boulevard, Shakopee, MN 55379, USA; 12001 Technology Drive, Eden Prairie, Minnesota, MN 55344, USA |
Фирма «Rosemount, Inc.», США Адреса: 8200 Market Boulevard, Chanhassen, MN 55317, USA; 6021 Innovation Boulevard, Shakopee, MN 55379, USA; 12001 Technology Drive, Eden Prairie, Minnesota, MN 55344, USA Производственная площадка: Фирма «Beijing Rosemount Far East Instrument Co. Ltd.», Китай Адрес: Building № 1, South of Shengfang Road, Qian Gao Mi Dian, Economic Development Zone, Da Xing District, Beijing, 102600 |
АО «ПГ «Метран», г. Челябинск |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» мая 2022 г. № 1167
Лист № 1 Регистрационный № 63889-16 Всего листов 12
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики температуры Rosemount 644, Rosemount 3144Р
Назначение средства измеренийДатчики температуры Rosemount 644, Rosemount 3144Р (далее - датчики температуры или датчики) предназначены для измерений температуры жидких, твердых и газообразных сред.
Описание средства измеренийПринцип действия датчиков температуры основан на преобразовании преобразователем измерительным (ПИ) сигнала от первичного измерительного преобразователя (ПИП) в унифицированный выходной сигнал постоянного тока 4-20 мА (с наложенным на него цифровым частотно-модулированным сигналом протокола HART), либо в цифровой выходной сигнал протокола Foundation Fieldbus или Profibus PA.
ПИП состоит из измерительной вставки с чувствительным элементом (ЧЭ). В качестве ЧЭ используется термопреобразователь сопротивления (ТС) с номинальной статической характеристикой (НСХ) Pt100 по ГОСТ 6651-2009 (МЭК 60751) или преобразователь термоэлектрический с НСХ К, N, J, E, T, B, R, S по ГОСТ Р 8.585-2001 (МЭК 60584-1), помещенный в защитную арматуру. ПИП могут комплектоваться защитными гильзами, изготовленными из нержавеющей стали или специальных материалов.
Датчики температуры могут использоваться с одним или двумя ЧЭ, находящимися в общей или отдельных защитных арматурах, в зависимости от исполнения.
Датчики могут использовать согласование индивидуальной статической характеристики (ИСХ) ПИП с ПИ при помощи функции Каллендара - Ван Дюзена (КВД).
ПИ конструктивно выполнен в корпусе с расположенными на нем клеммами для подключения ПИП и вывода выходного сигнала.
Схема внутренних соединений ПИ с термопреобразователем сопротивления - 2-, 3, 4-х проводная.
Датчики Rosemount 3144Р с опцией X-Well обеспечивают расчет значения температуры среды в трубопроводе с помощью встроенного в ПИ программного модуля.
Датчики могут быть представлены единой сборкой ПИП и ПИ, либо отдельными элементами с выносным монтажом ПИ.
Входные и выходные цепи в датчиках температуры гальванически разделены.
Цифровая индикация в процессе измерений может осуществляться с помощью встроенного жидкокристаллического дисплея.
Датчики температуры могут иметь взрывозащищенное исполнение.
Исполнения датчиков соответствуют требованиям Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах». Взрывозащищенность датчиков обеспечивается видами взрывозащиты взрывонепроницаемая оболочка "d", искробезопасная электрическая цепь «i», защитой от воспламенения пыли “t”, а также выполнением их конструкции в соответствии с общими требованиями к оборудованию, предназначенному для использования во взрывоопасных средах.
Фотографии общего вида датчиков температуры представлены на рисунках 1, 2.

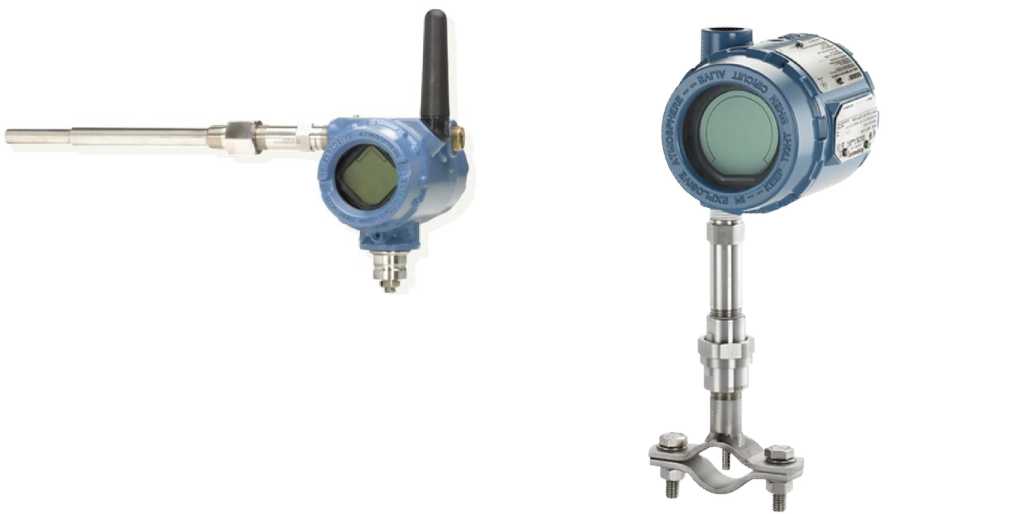

Рисунок 1 - Общий вид датчика температуры Rosemount 644
а) б)

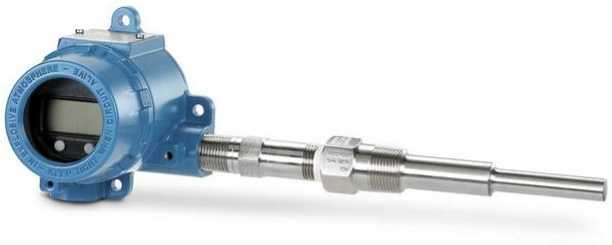

Рисунок 2 - Общий вид датчика температуры Rosemount 3144P: а) Rosemount 3144; б) Rosemount 3144 с опцией X-Well
Программное обеспечениеДатчики температуры имеют только внутреннее метрологически значимое программное обеспечение (ПО). ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.
Идентификационные данные ПО приведены в таблицах 1-7:
Таблица 1 - Данные ПО «644Н HART»
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
644 rel.d90 |
|
Номер версии (идентификационный номер) ПО (*) |
3 |
|
Цифровой идентификатор программного обеспечения |
по номеру версии |
Таблица 2 - Данные ПО «644R HART»
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
644 rel.d90 |
|
Номер версии (идентификационный номер) ПО (*) |
1 |
|
Цифровой идентификатор программного обеспечения |
по номеру версии |
Таблица 3 - Данные ПО «644 Fieldbus»
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
644FF HORNET.BIN |
|
Номер версии (идентификационный номер) ПО (*) |
2.01.011 |
|
Цифровой идентификатор программного обеспечения |
по номеру версии |
Таблица 4 - Данные ПО «644 Profibus РА»
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
644PA HORNET.BIN |
|
Номер версии (идентификационный номер) ПО (*) |
1.1.016 |
|
Цифровой идентификатор программного обеспечения |
по номеру версии |
Таблица 5 - Данные ПО «3144P HART»
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
3144 rel.d90 |
|
Номер версии (идентификационный номер) ПО (*) |
2 |
|
Цифровой идентификатор программного обеспечения |
по номеру версии |
Таблица 6 - Данные ПО «3144P Fieldbus»
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
3144FF HOR- |
|
Номер версии (идентификационный номер) ПО (*) |
2.03.002 |
|
Цифровой идентификатор программного обеспечения |
по номеру версии |
Таблица 7 - Идентификационные данные ПО «3144Р HART X-Well»
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
3144 X-Well rel.d90 |
|
Номер версии (идентификационный номер) ПО (*) |
3 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
Примечание к таблицам 1-7: (*) - и более поздние версии.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Метрологические и технические характеристикиМетрологические характеристики датчиков температуры Rosemount 644, Rosemount 3144Р приведены в таблицах 8-10.
Таблица 8
|
Тип НСХ |
Диапазон измерений температуры, °C |
Минимальный интервал измерений, °C |
Пределы допускаемого отклонения от НСХ первичного измерительного преобразователя (ПИП), °C |
Пределы допускаемой основной погрешности ПИ | |||||||
|
Rosemount 644 |
Rosemount 3144Р | ||||||||||
|
по цифровому сигналу, °C |
ЦАП, % от диапазона измерений |
по цифровому сигналу, °C |
ЦАП, % от диапазона измерений | ||||||||
|
Стандартное исполнение |
Исполнение повышенной точности |
Стандартное исполнение |
Исполнение повышенной точности |
Стандартное Исполнение |
Исполнение повышенной точности |
Стандартное исполнение |
Исполнение повышенной точности | ||||
|
и 8°“ СО 2 сц Ч о II |
от -196 до +600 |
10 |
±0,1 для интервала -50 °C<t<+100 °C, (с ИСХ функции КВД) ±0,3 для интервала +100 °C<t<+600 °C, (с ИСХ функции КВД) ±(0,1+0,00171 ) для интервала 0 °C <t<+100 °C, класс допуска АА; ±(0,15+0,0021 ) для интервала -50 °C <t<+450 °C, класс допуска А; ±(0,3+0,0051) для интервала -196 °C<t<+600 °C, класс допуска В |
±0,15 |
±0,10 |
±0,03 |
±0,02 |
±0,10 |
±0,08 |
±0,02 | |
|
PH 00 (а=0,0 0385 °С’1)1) |
от -50 до +300 |
10 |
±(0,15+0,0021), класс допуска А |
- |
- |
- |
- |
±(0,29±0,0 1 ■ |t — toKpl) 2) |
- |
±0,02 | |
|
Тип НСХ |
Диапазон измерений температуры, °C |
Минимальный интервал измерений, °C |
Пределы допускаемого отклонения от НСХ первичного измерительного преобразователя (ПИП), °C |
Пределы допускаемой основной погрешности ПИ | |||||||
|
Rosemount 644 |
Rosemount 3144Р | ||||||||||
|
по цифровому сигналу, °C |
ЦАП, % от диапазона измерений |
по цифровому сигналу, °C |
ЦАП, % от диапазона измерений | ||||||||
|
Стандартное исполнение |
Исполнение повышенной точности |
Стандартное исполнение |
Исполнение повышенной точности |
Стандартное Исполнение |
Исполнение повышенной точности |
Стандартное исполнение |
Исполнение повышенной точности | ||||
|
В |
от +600 до +1800 |
25 |
±0,0025t для интервала +600 °C<t<+1800 °C, класс допуска 2 |
±0,77 |
±0,75 |
±0,03 |
±0,02 |
±0,75 |
- |
±0,02 | |
|
Е |
от - 40 до + 800 |
25 |
±1,5 для интервала -40 °C <t<+375 °C, класс допуска 1; ±0,004t для интервала +375 °C<t<+800 °C, класс допуска 1 |
±0,20 |
±0,20 |
±0,03 |
±0,02 |
±0,20 |
- |
±0,02 | |
|
J |
от - 40 до + 750 |
25 |
±1,5 для интервала -40 °C <t<±375 °C, класс допуска 1; ±0,004t для интервала ±375 °C<t<±750 °C, класс допуска 1 |
±0,35 |
±0,25 |
±0,03 |
±0,02 |
±0,25 |
- |
±0,02 | |
|
Тип НСХ |
Диапазон измерений температуры, °C |
Минимальный интервал измерений, °C |
Пределы допускаемого отклонения от НСХ первичного измерительного преобразователя (ПИП), °C |
Пределы допускаемой основной погрешности ПИ | |||||||
|
Rosemount 644 |
Rosemount 3144Р | ||||||||||
|
по цифровому сигналу, °C |
ЦАП, % от диапазона измерений |
по цифровому сигналу, °C |
ЦАП, % от диапазона измерений | ||||||||
|
Стандартное исполнение |
Исполнение повышенной точности |
Стандартное исполнение |
Исполнение повышенной точности |
Стандартное Исполнение |
Исполнение повышенной точности |
Стандартное исполнение |
Исполнение повышенной точности | ||||
|
К |
от - 40 до + 1200 |
25 |
±1,5 для интервала -40 °C <t<±375 °C, класс допуска 1; ±0,004t для интервала ±375 °C <t<±1000 °C, класс допуска 1 ±2,5 для интервала -40 °C <t<±333 °C, класс допуска 2 ±0,0075t для интервала ±333 °C <t<±1200 °C, класс допуска 2 |
±0,50 |
±0,25 |
±0,03 |
±0,02 |
±0,25 |
- |
±0,02 | |
|
N |
от -40 до +1000 |
25 |
±1,5 для интервала -40 °C <t<±375 °C, класс допуска 1 ±0,004t для интервала ±375 °C <t<±1000 °C, класс допуска 1 |
±0,50 |
±0,40 |
±0,03 |
±0,02 |
±0,40 |
- |
±0,02 | |
|
Тип НСХ |
Диапазон измерений температуры, °C |
Минимальный интервал измерений, °C |
Пределы допускаемого отклонения от НСХ первичного измерительного преобразователя (ПИП), °C |
Пределы допускаемой основной погрешности ПИ | |||||||
|
Rosemount 644 |
Rosemount 3144Р | ||||||||||
|
по цифровому сигналу, °C |
ЦАП, % от диапазона измерений |
по цифровому сигналу, °C |
ЦАП, % от диапазона измерений | ||||||||
|
Стандартное исполнение |
Исполнение повышенной точности |
Стандартное исполнение |
Исполнение повышенной точности |
Стандартное Исполнение |
Исполнение повышенной точности |
Стандартное исполнение |
Исполнение повышенной точности | ||||
|
R |
от 0 до +1600 |
25 |
±1,0 для интервала 0 °C<t<+1100 °C, класс допуска 1 ±(1+0,003-(t-1000)) для интервала +1100 °C<t<+1600 °C, класс допуска 1 ±1,5 для интервала 0 °C <t<±600 °C, класс допуска 2 ±0,0025t для интервала ±600 °C<t<±1600 °C, класс допуска 2 |
±0,75 |
±0,60 |
±0,03 |
±0,02 |
±0,60 |
- |
±0,02 | |
|
S |
от 0 до +1600 |
25 |
±0,70 |
±0,50 |
±0,03 |
±0,02 |
±0,50 |
- |
±0,02 | ||
|
т |
от -40 до +350 |
25 |
±0,5 для интервала -40 °C <t<±125 °C, класс допуска 1 ±0,004t для интервала ±125 °C <t<±350 °C, класс допуска 1 |
±0,35 |
±0,25 |
±0,03 |
±0,02 |
±0,25 |
- |
±0,02 | |
Примечания к таблице 8:
-
1. 1) Для ПИ Rosemount 3144P с опцией X-Well.
-
2. 2) t - значение измеряемой температуры, °С; toKp- температура окружающей среды, °С
-
3. Пределы допускаемой основной погрешности датчиков температуры (Ддт) термопреобразователями сопротивления, °С, вычисляются по формуле:
Цифровой сигнал: Ддт= ± гД.ц** + Дпч*
л ~ Л I iUTU* -4- Дцян"* 4-ДПП*
Аналоговый сигнал: Ддт =±т —1
-
4. Пределы допускаемой основной погрешности датчиков температуры (Д0) преобразователями термоэлектрическими, °С, вычисляются по формуле:
Цифровой сигнал: Ддт= ± - Дх + Дгп*
Аналоговый сигнал: Ддт= ± ’Лтщ* + Дцап"' + Дх 4-Дппа
где:
Дх - абсолютная погрешность автоматической компенсации температуры свободных (холодных) концов преобразователей термоэлектрических: ±0,5 °С (для Rosemount 644), ±0,25 °С (для Rosemount 3144P и Rosemount 644 с опцией P8);
Дтц - предел допускаемой основной погрешности ПИ по цифровому сигналу;
Дпп - предел допускаемого отклонения от НСХ первичного измерительного преобразователя;
Дцап - предел допускаемой основной погрешности цифро-аналогового преобразования.
таблица 9
|
Тип НСХ / входной сигнал |
Диапазон измерений температуры, °С |
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды ПИ Rosemount 6441) | |
|
Цифрового сигнала, °С/ 1°С |
ЦАП, % (от диапазона измерений)/ 1°С2) | ||
|
Pt100 (а=0,00385) |
от минус 196 до плюс 600 |
±0,003 |
±0,001 |
|
В |
от 600 до 1800 |
±0,014 (t > 1000 °C) ±(0,032-(0,0025 % от (t - 300)) (300 °C < t < 1000 °C) ±(0,054-(0,011 % от (t - 100)) (100 °C < t < 300 °C) |
±0,001 |
|
Е |
от - 40 до + 800 |
±(0,005 + (0,0043 % от t)) |
±0,001 |
|
J |
от - 40 до + 750 |
±(0,0054+(0,00029 % от t)) (t0 С) ±(0,0054+(0,0025 % от |t|)) (t<0 С) |
±0,001 |
|
К |
от - 40 до + 1200 |
±(0,0061+(0,0054 % от t)) (t0 С) ±(0,0061+(0,0025 % от |t|)) (t<0 С) |
±0,001 |
|
N |
от - 40 до + 1000 |
±(0,0068+(0,00036 % от t)) |
±0,001 |
|
R |
от 0 до 1600 |
±0,016 (t > 200 °C) ±(0,023-(0,0036 % от t)) (t < 200 °C) |
±0,001 |
|
S |
от 0 до 1600 |
±0,016 (t > 200 °C) ±(0,023-(0,0036 % от t) (t < 200 °C) |
±0,001 |
|
Т |
от - 40 до + 350 |
±0,0064 (t0 С) ±(0,0064+(0,0043 % от |t|)) (t<0 С) |
±0,001 |
Примечания к таблице 9:
-
1. 1) При отклонении температуры окружающей среды от 20 °С. Для диапазона температур окружающей среды от минус 40 °С до плюс 85 °С.
-
2. 2) - относится к выходному сигналу 4-20мА.
-
3. t - значение измеряемой температуры, °С.
-
4. Пределы допускаемой дополнительной погрешности датчиков при обмене данными по протоколам HART, Foundation Fieldbus и Profibus PA равны пределам погрешности цифрового сигнала.
-
5. Дополнительная погрешность датчиков с аналоговым выходным сигналом 4-20 мА равна сумме погрешностей цифрового сигнала и ЦАП.
Таблица 10
|
Тип НСХ / входной сигнал |
Диапазон измерений температуры, °С |
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды ПИ Rosemount 3144P1) | |
|
Цифрового сигнала, °С/1 °С |
ЦАП, % (от диапазона измерений)/ 1 °С2) | ||
|
Pt100 (а=0,00385) |
от минус 196 до плюс 600 |
±0,0015 |
±0,001 |
|
Pt100 (а=0,00385 °С-1)3) |
от -50 до +300 |
±0,0058 |
±0,001 |
|
В |
от 600 до 1800 |
±0,014 (t > 1000 °C) ±(0,029-(0,0021 % от (t - 300)) (300 °C < t < 1000 °C) ±(0,046-(0,0086 % от (t - 100)) (100 °C < t < 300 °C) |
±0,001 |
|
Е |
от - 40 до + 800 |
±(0,004+(0,00043 % от t)) |
±0,001 |
|
J |
от - 40 до + 750 |
±(0,004+(0,00029 % от t)) (t 0 °C) ±(0,004+(0,0020% от |t|)) (t<0 °C) |
±0,001 |
|
К |
от - 40 до + 1200 |
±(0,005+(0,00054 % от t)) (t 0 °C) ±(0,005+(0,0020 % от |t|)) (t<0 °C) |
±0,001 |
|
N |
от - 40 до +1000 |
±(0,005+(0,00036 % от t)) |
±0,001 |
|
R |
от 0 до 1600 |
±0,015 (t > 200 °C) ±(0,021-(0,0032 % от t)) (t < 200 °C) |
±0,001 |
|
S |
от 0 до 1600 |
±0,015 (t > 200 °C) ±(0,021-(0,0032 % от t)) (t < 200 °C) |
±0,001 |
|
Т |
от - 40 до + 350 |
±0,005 (t0 С) ±(0,005+(0,0036 % от |t|)) (t<0 °C) |
±0,001 |
Примечания к таблице 10:
-
1. 1) При отклонении температуры окружающей среды от 20 °С. Для диапазона температур окружающей среды от минус 40 °С до плюс 85 °С.
-
2. 2) - относится к выходному сигналу 4-20мА.
-
3. 3) Для ПИ Rosemount 3144P с опцией X-Well.
-
4. t - значение измеряемой температуры, С.
-
5. Пределы допускаемой дополнительной погрешности датчиков при обмене данными по протоколам HART, Foundation Fieldbus и Profibus PA равны пределам погрешности цифрового сигнала.
-
6. Дополнительная погрешность датчиков с аналоговым выходным сигналом 4-20 мА равна сумме погрешностей цифрового сигнала и ЦАП.
Технические характеристики датчиков температуры Rosemount 644, Rosemount 3144Р приведены в таблице 11.
Таблица 11 - Технические характеристики датчиков температуры Rosemount 644, Rosemount 3144Р
|
Наименование характеристики |
Значение |
|
Выходные сигналы:
|
от 4 до 20 HART, Foundation Fieldbus, Profibus-PA |
|
Напряжение питания, В * |
от 12 до 42,4 18,1 до 42,4 9 до 32 |
|
Дополнительная погрешность от изменения номинального напряжения питания, % (от диапазона измерений)/1 В |
±0,005 |
|
Масса (в зависимости от исполнения датчика), кг, не более |
86 |
|
Длина монтажной части (в зависимости от исполнения датчика), мм, не более |
9999 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +85 от -51 до +85 (спец. опция) от -60 до +85 (спец. опция) |
|
- относительная влажность, % |
до 99 |
|
Степень защиты от воды и пыли |
IP66, IP68 |
|
Средний срок службы, лет, не менее |
10 |
|
* В зависимости выходного сигнала датчика. | |
наносится на титульные листы эксплуатационной документации типографским способом.
Комплектность средства измеренийКомплектность приведена в таблицах 12-13.
Таблица 12 - Комплект поставки датчика температуры Rosemount 644
|
Наименование |
Кол. |
Примечание |
|
Датчик температуры Rosemount 644 |
1 шт. | |
|
Датчики температуры Rosemount 644, Rosemount 3144P. Руководство по эксплуатации |
1 экз. |
На 10 штук ДТ Rosemount 644 и меньшее количество при поставке в один адрес |
|
Датчики температуры Rosemount 644, Rosemount 3144P. Методика поверки |
1 экз. | |
|
Преобразователи измерительные Rosemount 644, Rosemount 3144P. Методика поверки |
1 экз. | |
|
Датчик температуры Rosemount 644. Паспорт |
1 экз. |
Таблица 13 - Комплект поставки датчика температуры Rosemount 3144P
|
Наименование |
Кол. |
Примечание |
|
Датчик температуры Rosemount 3144P |
1 шт. | |
|
Датчики температуры Rosemount 644, Rosemount 3144P. Руководство по эксплуатации |
1 экз. |
На 10 штук ДТ Rosemount 3144P и меньшее количество при поставке в один адрес |
|
Датчики температуры Rosemount 644, Rosemount 3144P. Методика поверки |
1 экз. | |
|
Преобразователи измерительные Rosemount 644, Rosemount 3144P. Методика поверки |
1 экз. | |
|
Датчик температуры Rosemount 3144P. Паспорт |
1 экз. |
Примечание:
По дополнительному заказу могут поставляться: полевой коммуникатор модели 475, оборудование HART, Foundation Fieldbus, Profibus PA, различные монтажные элементы.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к датчикам температуры Rosemount 644, Rosemount 3144РГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом. Общие технические требования
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.
Международный стандарт МЭК 60751:2009 (2008-07) Промышленные чувствительные элементы термометров сопротивления из платины
Международный стандарт МЭК 60584-1:2013 (2013-08) Термопары. Часть 1. Градуировочные таблицы и допуски
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ТУ 4211-024-51453097-2015 «Датчики температуры Rosemount 644, Rosemount 3144P. Технические условия»
Техническая документация фирмы «Rosemount, Inc.»
ИзготовительФирма «Rosemount, Inc.», США
Адреса:
8200 Market Boulevard, Chanhassen, MN 55317, USA;
6021 Innovation Boulevard, Shakopee, MN 55379, USA;
12001 Technology Drive, Eden Prairie, Minnesota, MN 55344, USA
Производственная площадка:
Beijing Rosemount Far East Instrument Co. Ltd., Китай
Адрес: Building № 1, South of Shengfang Road, Qian Gao Mi Dian, Economic Development Zone, Da Xing District, Beijing, 102600
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон/факс: +7 (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
В части вносимых изменений
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон/факс: +7 (495) 437-55-77 / 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018
(Редакции приказов Росстандарта № 839 от 03.05.2018 г., № 1354 от 07.08.2020 г.)
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» мая 2022 г. № 1167
Лист № 1 Всего листов 4 Регистрационный № 69487-17
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термопреобразователи сопротивления Rosemount 0065
Назначение средства измеренийТермопреобразователи сопротивления Rosemount 0065 (далее - ТС) предназначены для измерений температуры жидких и газообразных сред не агрессивных к материалу защитной арматуры.
Описание средства измеренийПринцип измерения температуры при помощи ТС основан на зависимости сопротивления чувствительного элемента (далее - ЧЭ) ТС от температуры измеряемой среды.
ТС состоят из измерительной вставки с одним или двумя тонкопленочными или проволочными платиновыми ЧЭ преобразователя, соединительной головки (или без нее), удлинителя (или без него) с различными видами присоединений к объектам измерений. Для измерения температуры при высоких давлениях и скоростях среды предусмотрены защитные гильзы, конструкция которых зависит от параметров измеряемой среды.
По способу контакта с измеряемой средой ТС соответствуют погружаемому исполнению, по условиям эксплуатации - стационарному исполнению, по отношению к измеряемой среде - герметичные.
Взрывобезопасные исполнения ТС соответствуют требованиям Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах». Взрывозащищенность ТС обеспечивается следующими видами взрывозащиты: взрывонепроницаемые оболочки «d», искробезопасная электрическая цепь «i», защитой от воспламенения пыли «t», а также выполнением их конструкции в соответствии с общими требованиями к оборудованию, предназначенному для использования во взрывоопасных газовых средах.
ТС различаются по области применения и по конструктивному исполнению защитной арматуры.

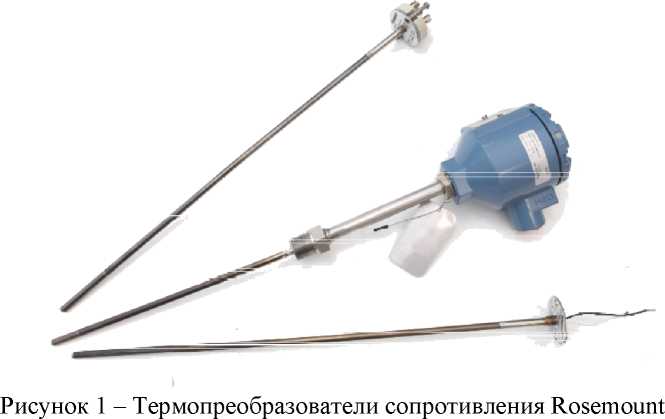

Общий вид ТС представлен на рисунке 1.
0065
Программное обеспечение отсутствует.
Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристик |
Значение характеристик |
|
Диапазон измеряемых температур, °С
|
от 0 до +100 от -50 до +450 от -196 до +600 |
|
Класс допуска по ГОСТ 6651-2009 |
АА, А, В |
|
Условное обозначение НСХ по ГОСТ 6651-2009 |
Pt100 |
|
Пределы допускаемого отклонения от НСХ по ГОСТ 6651-2009, °С
|
± (0,1 + 0,0017|t|) ± (0,15 + 0,002|t|) ± (0,3 + 0,005|t|) где t -значение измеряемой температуры, °С |
Таблица 2 - Основные технические характеристики
|
Наименование характеристик |
Значение характеристик |
|
Максимальный измерительный ток, мА |
0,2 |
|
Минимальная глубина погружения, мм |
60 |
|
Время термической реакции измерительной вставки, с, не более |
10 |
|
Температура окружающей среды, °С |
от -60 до +85 |
|
Устойчивость к воздействию синусоидальной вибрации по ГОСТ Р 52931-2008 |
группа FX |
|
Диапазон температур при транспортировании, °С |
от -50 до +50 |
|
Максимальная влажность окружающего воздуха в транспортной таре при температуре +35 °С, % |
от 92 до 98 |
|
Степень защиты от пыли и воды |
IP54, IP65, IP66, IP68 |
|
Маркировка взрывозащиты |
0Ех ia ИС Т5, Т6 Ga X, Ga/Gb Ех ia 11С Т6 Х, 1Ех ia ПС Т6 Gb X, 1Ex d IIC T6...T1 Gb X, 1Ex db IIC T6...T1 Gb X, Ех tb ШС Т130°С Db X |
|
Габаритные размеры, не более, мм: Длина монтажной части Диаметр монтажной части измерительной вставки Габаритные размеры корпуса, ширина х высота |
10000 6,2 130x130 |
|
Масса, кг, не более |
10 |
|
Вероятность безотказной работы ТС за 2000 ч, не менее |
0,8 |
|
Средний срок службы ТС, лет, не менее (при работе на верхнем пределе рабочего диапазона температур) |
15 |
наносится на табличку ТС способом лазерной маркировки, механической гравировки или дру- гим способом, принятым на предприятии-изготовителе, а также типографским способом на ти- тульный лист паспорта и руководства по эксплуатации.
Комплектность средства измерений
Таблица 3 - Комплектность ТС
|
Наименование |
Обозначение |
Количество |
|
Термопреобразователь сопротивления |
Rosemount 0065 |
1 шт. |
|
Руководство по эксплуатации 1) |
12.5307.000.00 РЭ |
1 экз. |
|
Лист технических данных 2) |
00825-0207-2654 |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Примечание: 1) - на 10 шт. ПТ и меньшее количество при поставке в один адрес; 2) - по требованию заказчика. | ||
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы устанавливающие требования к термопреобразователям сопротивления Rosemount 0065ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.
Общие технические требования и методы испытаний.
Техническая документация изготовителя «Emerson Process Management GmbH&Co.
OHG», Германия.
Изготовитель«Emerson Process Management GmbH&Co. OHG», Германия Адрес: Argelsrieder Feld 3, D-82234, Wessling
Телефон: +49 (0) 8153 939 - 0, факс: +49 (0) 8153 939 - 172
Web-сайт: www.EmersonProcess.de
Производственная площадка:
«Beijing Rosemount Far East Instrument Co. Ltd.», Китай
Адрес: Building № 1, South of Shengfang Road, Qian Gao Mi Dian, Economic Development Zone, Da Xing District, Beijing, 102600
Испытательный центрОбщество с ограниченной ответственностью "ПРОММАШ ТЕСТ" (ООО "ПРОММАШ ТЕСТ")Адрес: 117246, г. Москва, Научный проезд, д.8, стр.1, пом. XIX, комн. № 14-17
Тел. +7 (495) 775-48-45
E-mail: info@prommashtest.ru
Аттестат аккредитации ООО «ПРОММАШ ТЕСТ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.312126 от 12.04.2017 г.
