МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

19 декабря 2018 г.

Москва

О переоформлении свидетельств об утверждении типа средства измерений № 47528, № 47529, № 47530, № 47531, № 47532 «Расходомеры 3051SFC» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент), и в связи с обращениями АО «ПГ «Метран» от 24 октября 2018 г. № 249-1/СС и № 249-2/СС приказываю:

• 1. Внести изменения в описание типа на расходомеры 3051SFC, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 50699-12, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2.  Установить методику поверки по документу МП 50699-12 с изменением № 1 «ГСИ. Расходомеры 3051SFC. Методика поверки», утвержденному ФГУП «ВНИИМС» 11 октября 2018 г., и распространить действие документа на расходомеры 3051SFC, находящиеся в эксплуатации.

• 3. Переоформить свидетельства об утверждении типа № 47528, № 47529, № 47530, № 47531, № 47532 «Расходомеры 3051SFC», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 50699-12, в связи с внесением изменений в методику поверки.

• 4.  Управлению метрологии (Д.В .Гоголев), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

сертификат: OOE1036EE32711E880E9E0071BFC5DD276

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 08.11.2018 до 08.11.2019

I                 ______________/

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «19» декабря 2018 г. № 2694

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЯ

Расходомеры 3051SFC

Расходомеры 3051SFC (далее - расходомеры) предназначены для измерений объема, массы, массового расхода, объемного расхода жидкостей, газов и пара, объёма и объемного расхода газов, приведенных к стандартным условиям, индикации и преобразования результатов измерений в выходные электрические сигналы.

Принцип действия расходомеров основан на измерении расхода среды с помощью сужающих устройств методом переменного перепада давления.

Расходомеры состоят из преобразователя многопараметрического 3051SMV (Госреестр № 46317-15) и компактной диафрагмы 405. При измерении температуры измеряемой среды в состав расходомера 3051SFC дополнительно входит термопреобразователь сопротивления платиновый 65 (Госреестр № 22257-11) Pt100 класса В по ГОСТ 6651-2009.

Преобразователи многопараметрические 3051SMV (далее - преобразователи) обеспечивают измерение разности давления на диафрагме, абсолютного/избыточного давления измеряемой среды, преобразование сигнала от термопреобразователя сопротивления в значение температуры измеряемой среды и вычисление расхода и количества измеряемой среды, прошедшей через расходомер. Свойства измеряемой среды, применяемые при вычислениях расхода и количества измеряемой среды, выбираются из базы данных преобразователя или вводятся в память расходомера (преобразователя) вручную.

Результаты измерений и вычислений преобразуются в выходной токовый сигнал 4-20 мА либо цифровой код по протоколам HART, Foundation Fieldbus или Wireless HART. Преобразователи могут быть оснащены встроенным жидкокристаллическим индикатором (ЖКИ), на котором могут отображаться результаты измерений и вычислений, а также аварийные и диагностические сообщения.

Конструктивно компактные диафрагмы 405 представляют собой жесткую неразборную конструкцию, состоящую из измерительных диафрагм с угловым отбором давления, кольцевой монтажной секции вокруг измерительной диафрагмы, зажимаемой между фланцами измерительного трубопровода, удлинителя, а также монтируемых на удлинителе - клапанного блока (для прямого монтажа преобразователя), либо переходников (для соединения с импульсными линиями).

Компактные диафрагмы 405 в зависимости от конструкции имеют исполнения 405С и 405Р.

Компактная диафрагма 405С имеет четыре круглых отверстия, расположенных симметрично относительно продольной оси трубопровода, через которые проходит измеряемая среда, создавая перепад давления на диафрагме, пропорциональный расходу. Измеряемая среда, проходя через четыре отверстия диафрагмы, перемешивается и усредняет скорость потока измеряемой среды, что позволяет значительно сократить требования к прямолинейным участкам трубопровода (не менее двух внутренних диаметров трубопровода до и после места установки диафрагмы).

Компактная диафрагма 405Р имеет одно круглое отверстие в центре диафрагмы, через которое проходит измеряемая среда, создавая перепад давления на диафрагме, пропорциональный расходу измеряемой среды.

Компактные диафрагмы 405Р и 405С изготавливаются с двумя значениями относительного диаметра отверстия диафрагмы в (0,4 и 0,65).

Расходомеры 3051SFС имеют модификации Classic, Classic MV, Ultra и Ultra for Flow, различающиеся диапазонами измерений, пределами погрешности и количеством измеряемых параметров при измерении расхода: разность давлений, температуры и давления измеряемой среды (модификации Classic MV и Ultra for Flow) или только разности давлений (модификации Classic и Ultra).

Конфигурирование расходомера (настройка диапазонов измерений, выбор выводимых величин и их единиц измерений, ввод свойств измеряемых сред) производится с помощью персонального компьютера и программного обеспечения «Engineering Assistant», либо с помощью HART коммуникатора 475 и выше.

Расходомеры помимо обычного имеют и взрывозащищенные исполнения.

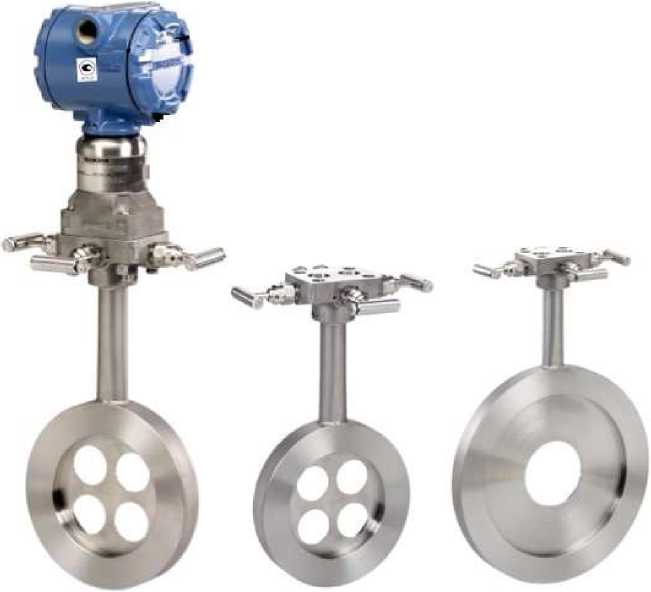

Общий вид расходомеров приведен на рисунке 1.

Компактная диафрагма 405С

Компактная диафрагма 405Р

Рисунок 1 - Общий вид расходомеров 3051SFC

Пломбировка расходомера не предусмотрена.

Расходомеры 3051SFC оснащены встроенным программным обеспечением. Программное обеспечение записывается на микроконтроллере и программируется на заводе изготовителе. Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик расходомера.

Идентификационные данные программного обеспечения преобразователя указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.

Таблица 2 - Метрологические характеристики

Окончание таблицы 2

Таблица 3 - Основные технические характеристики

наносится на титульные листы паспорта и/или руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность средства измерений

осуществляется по документу МП 50699-12 «Расходомеры 3051SFC. Методика поверки» с изменением №1, утвержденному ФГУП «ВНИИМС» 11.10.2018 г.

Основные средства поверки:

• - рабочий эталон 1-го и 2-го разрядов по ГОСТ Р 8.802-2012;

• - калибратор многофункциональный и коммуникатор BEAMEX MC6 (-R) (регистрационный № 52489-13);

• - эталоны по ГОСТ 8.461-2009 (при наличии в составе расходомера термопреобразователя сопротивления);

• - микрометры МК по ГОСТ 6507-90 с диапазонами измерений от 0 до 25; от 25 до 50 мм, класс точности 2;

• - штангенциркули по ГОСТ 166-89, абсолютная погрешность не более 0,05 мм;

• - нутромеры по ГОСТ 9244-75 с диапазонами измерений от 10 до 18, от 18 до 50, от 50 до 100, от 100 до 160, от 160 до 200 мм;

• - нутромеры по ГОСТ 10-88 с диапазоном измерений от 75 до 600 мм.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт.

приведены в эксплуатационном документе.

Техническая документация фирмы «Rosemount Inc.» (США)

«Beijing Rosemount Far East Instrument Co., Ltd», Китай

Адрес: No.6, Hepingli North Street, Beijing, P.R. China

Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»)

ИНН 7448024720

Адрес: 454003, г. Челябинск, Новоградский проспект, 15

Телефон: (351) 799 51 52

E-mail: info.metran@emerson.com

Web-сайт: www.metran.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: (495) 437-55-77

Факс: (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «19» декабря 2018 г. № 2694

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЯ

Расходомеры 3051SFC

Расходомеры 3051SFC (далее - расходомеры) предназначены для измерений объема, массы, массового расхода, объемного расхода жидкостей, газов и пара, объёма и объемного расхода газов, приведенных к стандартным условиям, индикации и преобразования результатов измерений в выходные электрические сигналы.

Принцип действия расходомеров основан на измерении расхода среды с помощью сужающих устройств методом переменного перепада давления.

Расходомеры состоят из преобразователя многопараметрического 3051SMV (Госреестр № 46317-15) и компактной диафрагмы 405. При измерении температуры измеряемой среды в состав расходомера 3051SFC дополнительно входит термопреобразователь сопротивления платиновый 65 (Госреестр № 22257-11) Pt100 класса В по ГОСТ 6651-2009.

Преобразователи многопараметрические 3051SMV (далее - преобразователи) обеспечивают измерение разности давления на диафрагме, абсолютного/избыточного давления измеряемой среды, преобразование сигнала от термопреобразователя сопротивления в значение температуры измеряемой среды и вычисление расхода и количества измеряемой среды, прошедшей через расходомер. Свойства измеряемой среды, применяемые при вычислениях расхода и количества измеряемой среды, выбираются из базы данных преобразователя или вводятся в память расходомера (преобразователя) вручную.

Результаты измерений и вычислений преобразуются в выходной токовый сигнал 4-20 мА либо цифровой код по протоколам HART, Foundation Fieldbus или Wireless HART. Преобразователи могут быть оснащены встроенным жидкокристаллическим индикатором (ЖКИ), на котором могут отображаться результаты измерений и вычислений, а также аварийные и диагностические сообщения.

Конструктивно компактные диафрагмы 405 представляют собой жесткую неразборную конструкцию, состоящую из измерительных диафрагм с угловым отбором давления, кольцевой монтажной секции вокруг измерительной диафрагмы, зажимаемой между фланцами измерительного трубопровода, удлинителя, а также монтируемых на удлинителе - клапанного блока (для прямого монтажа преобразователя), либо переходников (для соединения с импульсными линиями).

Компактные диафрагмы 405 в зависимости от конструкции имеют исполнения 405С и 405Р.

Компактная диафрагма 405С имеет четыре круглых отверстия, расположенных симметрично относительно продольной оси трубопровода, через которые проходит измеряемая среда, создавая перепад давления на диафрагме, пропорциональный расходу. Измеряемая среда, проходя через четыре отверстия диафрагмы, перемешивается и усредняет скорость потока измеряемой среды, что позволяет значительно сократить требования к прямолинейным участкам трубопровода (не менее двух внутренних диаметров трубопровода до и после места установки диафрагмы).

Компактная диафрагма 405Р имеет одно круглое отверстие в центре диафрагмы, через которое проходит измеряемая среда, создавая перепад давления на диафрагме, пропорциональный расходу измеряемой среды.

Компактные диафрагмы 405Р и 405С изготавливаются с двумя значениями относительного диаметра отверстия диафрагмы в (0,4 и 0,65).

Расходомеры 3051SFС имеют модификации Classic, Classic MV, Ultra и Ultra for Flow, различающиеся диапазонами измерений, пределами погрешности и количеством измеряемых параметров при измерении расхода: разность давлений, температуры и давления измеряемой среды (модификации Classic MV и Ultra for Flow) или только разности давлений (модификации Classic и Ultra).

Конфигурирование расходомера (настройка диапазонов измерений, выбор выводимых величин и их единиц измерений, ввод свойств измеряемых сред) производится с помощью персонального компьютера и программного обеспечения «Engineering Assistant», либо с помощью HART коммуникатора 475 и выше.

Расходомеры помимо обычного имеют и взрывозащищенные исполнения.

Общий вид расходомеров приведен на рисунке 1.

Компактная диафрагма 405С

Компактная диафрагма 405Р

Рисунок 1 - Общий вид расходомеров 3051SFC

Пломбировка расходомера не предусмотрена.

Расходомеры 3051SFC оснащены встроенным программным обеспечением. Программное обеспечение записывается на микроконтроллере и программируется на заводе изготовителе. Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик расходомера.

Идентификационные данные программного обеспечения преобразователя указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.

Таблица 2 - Метрологические характеристики

Окончание таблицы 2

Таблица 3 - Основные технические характеристики

наносится на титульные листы паспорта и/или руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность средства измерений

осуществляется по документу МП 50699-12 «Расходомеры 3051SFC. Методика поверки» с изменением №1, утвержденному ФГУП «ВНИИМС» 11.10.2018 г.

Основные средства поверки:

• - рабочий эталон 1-го и 2-го разрядов по ГОСТ Р 8.802-2012;

• - калибратор многофункциональный и коммуникатор BEAMEX MC6 (-R) (регистрационный № 52489-13);

• - эталоны по ГОСТ 8.461-2009 (при наличии в составе расходомера термопреобразователя сопротивления);

• - микрометры МК по ГОСТ 6507-90 с диапазонами измерений от 0 до 25; от 25 до 50 мм, класс точности 2;

• - штангенциркули по ГОСТ 166-89, абсолютная погрешность не более 0,05 мм;

• - нутромеры по ГОСТ 9244-75 с диапазонами измерений от 10 до 18, от 18 до 50, от 50 до 100, от 100 до 160, от 160 до 200 мм;

• - нутромеры по ГОСТ 10-88 с диапазоном измерений от 75 до 600 мм.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт.

приведены в эксплуатационном документе.

Техническая документация фирмы «Rosemount Inc.» (США)

«Emerson Process Management Asia Pacific Pte Ltd», Сингапур

Адрес: 1 Pandan Crescent, 128461, Singapore

Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»)

ИНН 7448024720

Адрес: 454003, г. Челябинск, Новоградский проспект, 15

Телефон: (351) 799 51 52

E-mail: info.metran@emerson.com

Web-сайт: www.metran.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: (495) 437-55-77

Факс: (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «19» декабря 2018 г. № 2694

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЯ

Расходомеры 3051SFC

Расходомеры 3051SFC (далее - расходомеры) предназначены для измерений объема, массы, массового расхода, объемного расхода жидкостей, газов и пара, объёма и объемного расхода газов, приведенных к стандартным условиям, индикации и преобразования результатов измерений в выходные электрические сигналы.

Принцип действия расходомеров основан на измерении расхода среды с помощью сужающих устройств методом переменного перепада давления.

Расходомеры состоят из преобразователя многопараметрического 3051SMV (Госреестр № 46317-15) и компактной диафрагмы 405. При измерении температуры измеряемой среды в состав расходомера 3051SFC дополнительно входит термопреобразователь сопротивления платиновый 65 (Госреестр № 22257-11) Pt100 класса В по ГОСТ 6651-2009.

Преобразователи многопараметрические 3051SMV (далее - преобразователи) обеспечивают измерение разности давления на диафрагме, абсолютного/избыточного давления измеряемой среды, преобразование сигнала от термопреобразователя сопротивления в значение температуры измеряемой среды и вычисление расхода и количества измеряемой среды, прошедшей через расходомер. Свойства измеряемой среды, применяемые при вычислениях расхода и количества измеряемой среды, выбираются из базы данных преобразователя или вводятся в память расходомера (преобразователя) вручную.

Результаты измерений и вычислений преобразуются в выходной токовый сигнал 4-20 мА либо цифровой код по протоколам HART, Foundation Fieldbus или Wireless HART. Преобразователи могут быть оснащены встроенным жидкокристаллическим индикатором (ЖКИ), на котором могут отображаться результаты измерений и вычислений, а также аварийные и диагностические сообщения.

Конструктивно компактные диафрагмы 405 представляют собой жесткую неразборную конструкцию, состоящую из измерительных диафрагм с угловым отбором давления, кольцевой монтажной секции вокруг измерительной диафрагмы, зажимаемой между фланцами измерительного трубопровода, удлинителя, а также монтируемых на удлинителе - клапанного блока (для прямого монтажа преобразователя), либо переходников (для соединения с импульсными линиями).

Компактные диафрагмы 405 в зависимости от конструкции имеют исполнения 405С и 405Р.

Компактная диафрагма 405С имеет четыре круглых отверстия, расположенных симметрично относительно продольной оси трубопровода, через которые проходит измеряемая среда, создавая перепад давления на диафрагме, пропорциональный расходу. Измеряемая среда, проходя через четыре отверстия диафрагмы, перемешивается и усредняет скорость потока измеряемой среды, что позволяет значительно сократить требования к прямолинейным участкам трубопровода (не менее двух внутренних диаметров трубопровода до и после места установки диафрагмы).

Компактная диафрагма 405Р имеет одно круглое отверстие в центре диафрагмы, через которое проходит измеряемая среда, создавая перепад давления на диафрагме, пропорциональный расходу измеряемой среды.

Компактные диафрагмы 405Р и 405С изготавливаются с двумя значениями относительного диаметра отверстия диафрагмы в (0,4 и 0,65).

Расходомеры 3051SFС имеют модификации Classic, Classic MV, Ultra и Ultra for Flow, различающиеся диапазонами измерений, пределами погрешности и количеством измеряемых параметров при измерении расхода: разность давлений, температуры и давления измеряемой среды (модификации Classic MV и Ultra for Flow) или только разности давлений (модификации Classic и Ultra).

Конфигурирование расходомера (настройка диапазонов измерений, выбор выводимых величин и их единиц измерений, ввод свойств измеряемых сред) производится с помощью персонального компьютера и программного обеспечения «Engineering Assistant», либо с помощью HART коммуникатора 475 и выше.

Расходомеры помимо обычного имеют и взрывозащищенные исполнения.

Общий вид расходомеров приведен на рисунке 1.

Компактная диафрагма 405С

Компактная диафрагма 405Р

Рисунок 1 - Общий вид расходомеров 3051SFC

Пломбировка расходомера не предусмотрена.

Расходомеры 3051SFC оснащены встроенным программным обеспечением. Программное обеспечение записывается на микроконтроллере и программируется на заводе изготовителе. Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик расходомера.

Идентификационные данные программного обеспечения преобразователя указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.

Таблица 2 - Метрологические характеристики

Окончание таблицы 2

Таблица 3 - Основные технические характеристики

наносится на титульные листы паспорта и/или руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность средства измерений

осуществляется по документу МП 50699-12 «Расходомеры 3051SFC. Методика поверки» с изменением №1, утвержденному ФГУП «ВНИИМС» 11.10.2018 г.

Основные средства поверки:

• - рабочий эталон 1-го и 2-го разрядов по ГОСТ Р 8.802-2012;

• - калибратор многофункциональный и коммуникатор BEAMEX MC6 (-R) (регистрационный № 52489-13);

• - эталоны по ГОСТ 8.461-2009 (при наличии в составе расходомера термопреобразователя сопротивления);

• - микрометры МК по ГОСТ 6507-90 с диапазонами измерений от 0 до 25; от 25 до 50 мм, класс точности 2;

• - штангенциркули по ГОСТ 166-89, абсолютная погрешность не более 0,05 мм;

• - нутромеры по ГОСТ 9244-75 с диапазонами измерений от 10 до 18, от 18 до 50, от 50 до 100, от 100 до 160, от 160 до 200 мм;

• - нутромеры по ГОСТ 10-88 с диапазоном измерений от 75 до 600 мм.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт.

приведены в эксплуатационном документе.

Техническая документация фирмы «Rosemount Inc.» (США)

«Dieterich Standard, Inc.», США

Адрес: 5601 North 71^st Street, Boulder, CO 80301, USA

Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»)

ИНН 7448024720

Адрес: 454003, г. Челябинск, Новоградский проспект, 15

Телефон: (351) 799 51 52

E-mail: info.metran@emerson.com

Web-сайт: www.metran.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: (495) 437-55-77

Факс: (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «19» декабря 2018 г. № 2694

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЯ

Расходомеры 3051SFC

Расходомеры 3051SFC (далее - расходомеры) предназначены для измерений объема, массы, массового расхода, объемного расхода жидкостей, газов и пара, объёма и объемного расхода газов, приведенных к стандартным условиям, индикации и преобразования результатов измерений в выходные электрические сигналы.

Принцип действия расходомеров основан на измерении расхода среды с помощью сужающих устройств методом переменного перепада давления.

Расходомеры состоят из преобразователя многопараметрического 3051SMV (Госреестр № 46317-15) и компактной диафрагмы 405. При измерении температуры измеряемой среды в состав расходомера 3051SFC дополнительно входит термопреобразователь сопротивления платиновый 65 (Госреестр № 22257-11) Pt100 класса В по ГОСТ 6651-2009.

Преобразователи многопараметрические 3051SMV (далее - преобразователи) обеспечивают измерение разности давления на диафрагме, абсолютного/избыточного давления измеряемой среды, преобразование сигнала от термопреобразователя сопротивления в значение температуры измеряемой среды и вычисление расхода и количества измеряемой среды, прошедшей через расходомер. Свойства измеряемой среды, применяемые при вычислениях расхода и количества измеряемой среды, выбираются из базы данных преобразователя или вводятся в память расходомера (преобразователя) вручную.

Результаты измерений и вычислений преобразуются в выходной токовый сигнал 4-20 мА либо цифровой код по протоколам HART, Foundation Fieldbus или Wireless HART. Преобразователи могут быть оснащены встроенным жидкокристаллическим индикатором (ЖКИ), на котором могут отображаться результаты измерений и вычислений, а также аварийные и диагностические сообщения.

Конструктивно компактные диафрагмы 405 представляют собой жесткую неразборную конструкцию, состоящую из измерительных диафрагм с угловым отбором давления, кольцевой монтажной секции вокруг измерительной диафрагмы, зажимаемой между фланцами измерительного трубопровода, удлинителя, а также монтируемых на удлинителе - клапанного блока (для прямого монтажа преобразователя), либо переходников (для соединения с импульсными линиями).

Компактные диафрагмы 405 в зависимости от конструкции имеют исполнения 405С и 405Р.

Компактная диафрагма 405С имеет четыре круглых отверстия, расположенных симметрично относительно продольной оси трубопровода, через которые проходит измеряемая среда, создавая перепад давления на диафрагме, пропорциональный расходу. Измеряемая среда, проходя через четыре отверстия диафрагмы, перемешивается и усредняет скорость потока измеряемой среды, что позволяет значительно сократить требования к прямолинейным участкам трубопровода (не менее двух внутренних диаметров трубопровода до и после места установки диафрагмы).

Компактная диафрагма 405Р имеет одно круглое отверстие в центре диафрагмы, через которое проходит измеряемая среда, создавая перепад давления на диафрагме, пропорциональный расходу измеряемой среды.

Компактные диафрагмы 405Р и 405С изготавливаются с двумя значениями относительного диаметра отверстия диафрагмы в (0,4 и 0,65).

Расходомеры 3051SFС имеют модификации Classic, Classic MV, Ultra и Ultra for Flow, различающиеся диапазонами измерений, пределами погрешности и количеством измеряемых параметров при измерении расхода: разность давлений, температуры и давления измеряемой среды (модификации Classic MV и Ultra for Flow) или только разности давлений (модификации Classic и Ultra).

Конфигурирование расходомера (настройка диапазонов измерений, выбор выводимых величин и их единиц измерений, ввод свойств измеряемых сред) производится с помощью персонального компьютера и программного обеспечения «Engineering Assistant», либо с помощью HART коммуникатора 475 и выше.

Расходомеры помимо обычного имеют и взрывозащищенные исполнения.

Общий вид расходомеров приведен на рисунке 1.

Компактная диафрагма 405С

Компактная диафрагма 405Р

Рисунок 1 - Общий вид расходомеров 3051SFC

Пломбировка расходомера не предусмотрена.

Расходомеры 3051SFC оснащены встроенным программным обеспечением. Программное обеспечение записывается на микроконтроллере и программируется на заводе изготовителе. Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик расходомера.

Идентификационные данные программного обеспечения преобразователя указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.

Таблица 2 - Метрологические характеристики

Окончание таблицы 2

Таблица 3 - Основные технические характеристики

наносится на титульные листы паспорта и/или руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность средства измерений

осуществляется по документу МП 50699-12 «Расходомеры 3051SFC. Методика поверки» с изменением №1, утвержденному ФГУП «ВНИИМС» 11.10.2018 г.

Основные средства поверки:

• - рабочий эталон 1-го и 2-го разрядов по ГОСТ Р 8.802-2012;

• - калибратор многофункциональный и коммуникатор BEAMEX MC6 (-R) (регистрационный № 52489-13);

• - эталоны по ГОСТ 8.461-2009 (при наличии в составе расходомера термопреобразователя сопротивления);

• - микрометры МК по ГОСТ 6507-90 с диапазонами измерений от 0 до 25; от 25 до 50 мм, класс точности 2;

• - штангенциркули по ГОСТ 166-89, абсолютная погрешность не более 0,05 мм;

• - нутромеры по ГОСТ 9244-75 с диапазонами измерений от 10 до 18, от 18 до 50, от 50 до 100, от 100 до 160, от 160 до 200 мм;

• - нутромеры по ГОСТ 10-88 с диапазоном измерений от 75 до 600 мм.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт.

приведены в эксплуатационном документе.

Техническая документация фирмы «Rosemount Inc.» (США)

«Rosemount Inc.», США

Адрес: 8200 Market Blvd., Chanhassen, MN 55317 USA

12001 Technology Drive, Eden Prairie, MN 55344, USA

Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»)

ИНН 7448024720

Адрес: 454003, г. Челябинск, Новоградский проспект, 15

Телефон: (351) 799 51 52

E-mail: info.metran@emerson.com

Web-сайт: www.metran.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: (495) 437-55-77

Факс: (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «19» декабря 2018 г. № 2694

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЯ

Расходомеры 3051SFC

Расходомеры 3051SFC (далее - расходомеры) предназначены для измерений объема, массы, массового расхода, объемного расхода жидкостей, газов и пара, объёма и объемного расхода газов, приведенных к стандартным условиям, индикации и преобразования результатов измерений в выходные электрические сигналы.

Принцип действия расходомеров основан на измерении расхода среды с помощью сужающих устройств методом переменного перепада давления.

Расходомеры состоят из преобразователя многопараметрического 3051SMV (Госреестр № 46317-15) и компактной диафрагмы 405. При измерении температуры измеряемой среды в состав расходомера 3051SFC дополнительно входит термопреобразователь сопротивления платиновый 65 (Госреестр № 22257-11) Pt100 класса В по ГОСТ 6651-2009.

Преобразователи многопараметрические 3051SMV (далее - преобразователи) обеспечивают измерение разности давления на диафрагме, абсолютного/избыточного давления измеряемой среды, преобразование сигнала от термопреобразователя сопротивления в значение температуры измеряемой среды и вычисление расхода и количества измеряемой среды, прошедшей через расходомер. Свойства измеряемой среды, применяемые при вычислениях расхода и количества измеряемой среды, выбираются из базы данных преобразователя или вводятся в память расходомера (преобразователя) вручную.

Результаты измерений и вычислений преобразуются в выходной токовый сигнал 4-20 мА либо цифровой код по протоколам HART, Foundation Fieldbus или Wireless HART. Преобразователи могут быть оснащены встроенным жидкокристаллическим индикатором (ЖКИ), на котором могут отображаться результаты измерений и вычислений, а также аварийные и диагностические сообщения.

Конструктивно компактные диафрагмы 405 представляют собой жесткую неразборную конструкцию, состоящую из измерительных диафрагм с угловым отбором давления, кольцевой монтажной секции вокруг измерительной диафрагмы, зажимаемой между фланцами измерительного трубопровода, удлинителя, а также монтируемых на удлинителе - клапанного блока (для прямого монтажа преобразователя), либо переходников (для соединения с импульсными линиями).

Компактные диафрагмы 405 в зависимости от конструкции имеют исполнения 405С и 405Р.

Компактная диафрагма 405С имеет четыре круглых отверстия, расположенных симметрично относительно продольной оси трубопровода, через которые проходит измеряемая среда, создавая перепад давления на диафрагме, пропорциональный расходу. Измеряемая среда, проходя через четыре отверстия диафрагмы, перемешивается и усредняет скорость потока измеряемой среды, что позволяет значительно сократить требования к прямолинейным участкам трубопровода (не менее двух внутренних диаметров трубопровода до и после места установки диафрагмы).

Компактная диафрагма 405Р имеет одно круглое отверстие в центре диафрагмы, через которое проходит измеряемая среда, создавая перепад давления на диафрагме, пропорциональный расходу измеряемой среды.

Компактные диафрагмы 405Р и 405С изготавливаются с двумя значениями относительного диаметра отверстия диафрагмы в (0,4 и 0,65).

Расходомеры 3051SFС имеют модификации Classic, Classic MV, Ultra и Ultra for Flow, различающиеся диапазонами измерений, пределами погрешности и количеством измеряемых параметров при измерении расхода: разность давлений, температуры и давления измеряемой среды (модификации Classic MV и Ultra for Flow) или только разности давлений (модификации Classic и Ultra).

Конфигурирование расходомера (настройка диапазонов измерений, выбор выводимых величин и их единиц измерений, ввод свойств измеряемых сред) производится с помощью персонального компьютера и программного обеспечения «Engineering Assistant», либо с помощью HART коммуникатора 475 и выше.

Расходомеры помимо обычного имеют и взрывозащищенные исполнения.

Общий вид расходомеров приведен на рисунке 1.

Компактная диафрагма 405С

Компактная диафрагма 405Р

Рисунок 1 - Общий вид расходомеров 3051SFC

Пломбировка расходомера не предусмотрена.

Расходомеры 3051SFC оснащены встроенным программным обеспечением. Программное обеспечение записывается на микроконтроллере и программируется на заводе изготовителе. Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик расходомера.

Идентификационные данные программного обеспечения преобразователя указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.

Таблица 2 - Метрологические характеристики

Окончание таблицы 2

Таблица 3 - Основные технические характеристики

наносится на титульные листы паспорта и/или руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность средства измерений

осуществляется по документу МП 50699-12 «Расходомеры 3051SFC. Методика поверки» с изменением №1, утвержденному ФГУП «ВНИИМС» 11.10.2018 г.

Основные средства поверки:

• - рабочий эталон 1-го и 2-го разрядов по ГОСТ Р 8.802-2012;

• - калибратор многофункциональный и коммуникатор BEAMEX MC6 (-R) (регистрационный № 52489-13);

• - эталоны по ГОСТ 8.461-2009 (при наличии в составе расходомера термопреобразователя сопротивления);

• - микрометры МК по ГОСТ 6507-90 с диапазонами измерений от 0 до 25; от 25 до 50 мм, класс точности 2;

• - штангенциркули по ГОСТ 166-89, абсолютная погрешность не более 0,05 мм;

• - нутромеры по ГОСТ 9244-75 с диапазонами измерений от 10 до 18, от 18 до 50, от 50 до 100, от 100 до 160, от 160 до 200 мм;

• - нутромеры по ГОСТ 10-88 с диапазоном измерений от 75 до 600 мм.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт.

приведены в эксплуатационном документе.

Техническая документация фирмы «Rosemount Inc.» (США)

«Emerson Process Management GmbH & Co. OHG», Германия

Адрес: Argelsrieder Feld 3, 83234 Wessling, Germany

Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»)

ИНН 7448024720

Адрес: 454003, г. Челябинск, Новоградский проспект, 15

Телефон: (351) 799 51 52

E-mail: info.metran@emerson.com

Web-сайт: www.metran.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: (495) 437-55-77

Факс: (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
