МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

П Р И К А З

16 ноября 2023 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений о месте осуществления деятельности изготовителей утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить  измененные  описания типов средств измерений,

прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\_________________/

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

ОТ « _6 » ____2023 Г. № _389

Сведения об утвержденных типах средств измерений, подлежащие изменению в части сведений о местах осуществления деятельности изготовителей

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» ноября 2023 г. № 2389

Регистрационный № 24749-10

Установки УКМ-100

Установки УКМ-100 (далее, установки) предназначены для измерения срединной длины и определения отклонения от плоскопараллельности концевых мер длины 3 и 4 разрядов и рабочих мер длины 1-5 классов точности с номинальной длиной от 0,5 до 100 мм и применяется при их поверке.

Принцип действия установки - индуктивный. Метод измерения - сравнение с эталонной мерой.

Установка представляет собой компьютеризированное рабочее место поверителя, состоящее из лабораторного стола, в столешницу которого встроена плита из гранита. В плиту вмонтирована колонка 0 80 мм с двумя кронштейнами - верхним и нижним. В кронштейны установлены индуктивные преобразователи (ИП). Нижний кронштейн крепится неподвижно на колонке. Верхний кронштейн перемещается по колонке с помощью микровинта вращением маховика. ИП расположены соосно. Арретирование обоих преобразователей осуществляется автоматически.

Эталонная и поверяемая мера размещаются в кассетах, и их перемещение производится с помощью манипулятора.

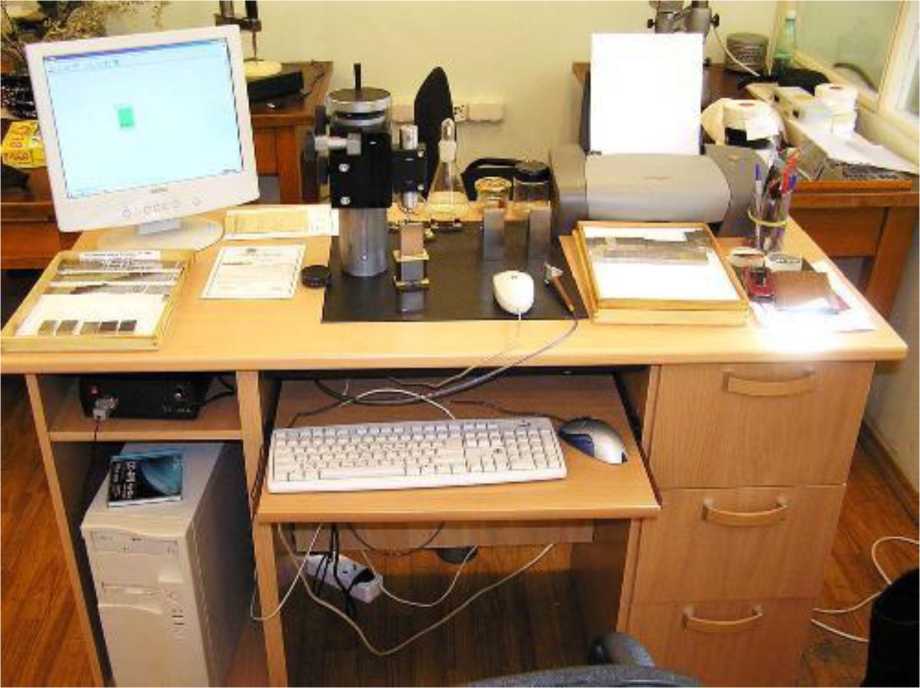

Внешний вид установки приведен на рис. 1

Таблица 1

Уровень защиты ПО «УКМ 100» от непреднамеренных и преднамеренных изменений соответствует уровню: «СРЕДНИЙ» по Р 50.2.077-2014 - для автономного программного обеспечения.

Диапазон номинальных значений длин измеряемых концевых

мер, мм от 0,5 до 100 Отклонение длины измеряемых концевых мер от

длины эталонных, мкм, не более                          ±12

Дискретность отсчёта, мкм                                0,01

Измерительные усилия индуктивных преобразователей, сН

верхнего                                                   60 - 100

нижнего                                               30 - 60

Разность измерительных усилий верхнего и нижнего преобразователей, сН, не менее

Размах показаний при арретировании индуктивных преобразователей, мкм, не более

Пределы допускаемой абсолютной погрешности

измерения длины концевых мер, мкм

Пределы допускаемой абсолютной погрешности при измерении отклонения от плоскопараллельности концевых мер, мкм Питание:

• -        частота, Гц

Потребляемая мощность установки, В-А, не более Время непрерывной работы, час, не менее Габаритные размеры установки, мм, не более Масса установки, кг, не более

Полный средний срок службы, лет, не менее Установленный срок службы, лет, не менее Условия эксплуатации:

• - температура окружающего воздуха, °С

• - изменение температуры воздуха в течении 1 часа работы, °С, не более

• - относительная влажность воздуха, %, не более

• - атмосферное давление, кПа (мм рт.ст.)

  50 ± 1

  350

  8

  1350x1150x650

  120

  5

  2

  20 ± 1

  0,5

  80

  101,3 ± 4 (760 ± 40)

наносится на титульный лист Руководства по эксплуатации и фирменную табличку установки лазерным методом.

Комплектность средства измерений В комплект поставки входят: 1. Установка в составе:

Методика измерений приведена в руководстве по эксплуатации на установку.

Нормативные и технические документы, устанавливающие требования к установкам УКМ-100

ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от V10^-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм»;

ТУ 3943-001-25892761-2002 «Установка УКМ-100. Технические условия»;

МП УКМ100.01 «Установка УКМ-100. Методика поверки».

Изготовитель

Общество с ограниченной ответственностью «Инженерно-метрологический центр «Микро» (ООО ИМЦ «МИКРО»)

Адрес места осуществления деятельности: 195220, г. Санкт-Петербург, Гражданский пр-кт, д. 22, лит. А, помещ. 10Н, оф. 409

Телефон (факс): 8 (812) 981-49-65, 8 (812) 534-68-82

E-mail: imcmikro@mail.ru

Web-сайт: www.imcmikro.ru

Государственный центр испытаний средств измерений Федеральное учреждение «Государственный региональный центр стандартизации, и испытаний в г.   Санкт-Петербурге   и Ленинградской

(ГЦИ СИ ФБУ «Тест-С.-Петербург»)

Адрес: 190103, г. Санкт-Петербург, ул. Курляндская, д. 1

Тел.: (812) 244-62-28, 244-12-75, факс: (812) 244-10-04

E-mail: letter@rustest.spb.ru.

Уникальный номер записи в реестре аккредитованных лиц № 30022-10.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» ноября 2023 г. № 2389

Регистрационный № 53393-13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи линейных перемещений ПЛП

Преобразователи линейных перемещений ПЛП (далее - ПЛП) предназначены для автоматического измерения линейного расстояния от начальной точки отсчета до одного или нескольких подвижных позиционеров при измерениях уровня жидкостей.

Принцип действия ПЛП основан на преобразовании величины линейного перемещения позиционеров в электрические сигналы стандартных аналоговых и цифровых интерфейсов.

ПЛП состоит из измерительного элемента, электронного преобразователя и одного или нескольких позиционеров.

Измерительный элемент выполнен в двух конструктивных исполнениях:

• - в виде жесткой металлической трубы, с пределом измерений до 4 м, рисунок 1;

• - в виде гибкого кабеля, с пределом измерений до 25 м, рисунок 2.



  Рисунок 1 - Общий вид ПЛП в виде жесткой металлической трубы

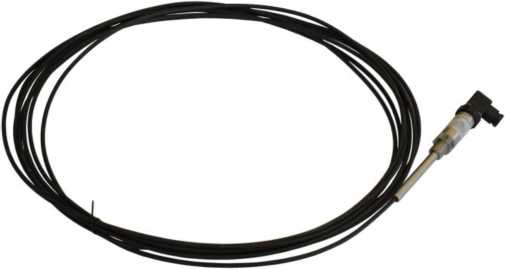

  Рисунок 2 - Общий вид ПЛП в виде гибкого кабеля

Электронный преобразователь, в зависимости от исполнения, имеет следующие интерфейсы для подключения вторичного прибора:

- последовательный интерфейс UART с пределом измерений до 25 м;

- последовательный интерфейс HART с пределом измерений до 16 м.

ПЛП с интерфейсом UART функционирует в двух режимах:

-“Измерение”, при котором происходит непрерывное преобразование измеряемой величины;

-“Сон”, при котором ПЛП выключен для снижения электропотребления.

Переход из режима “Сон” в режим “Измерение” осуществляется подачей логического сигнала на внешний вывод ПЛП. Уровни логических сигналов на выводах интерфейса UART и выводе переключения режима соответствуют стандартным ТТЛ/КМОП уровням (0-3,3 В).

Позиционер обладает свойствами постоянного магнита, изготавливается и поставляется по требованию заказчика по специальному заказу. Параметры позиционера при заказе определяются требуемыми метрологическими характеристиками и условиями эксплуатации. Количество позиционеров для одного ПЛП не более 5 штук.

Программное обеспечение

ПО ПЛП предназначено для точного измерения положения позиционера на измерительном элементе преобразователя и передачи результата по цифровым интерфейсам связи (UART, HART) и состоит из двух ПО: встроенного и внешнего. Встроенное ПО ПЛП имеет наименование «ПЛП ВЕКТОР ххххх» и хранится в памяти программ встроенного микроконтроллера ПЛП. Программа обеспечивает измерение времени прохождения импульса упругой деформации от точки пересечения магнитных полей позиционера и измерительного элемента до акустического преобразователя. Программа позволяет проводить первоначальную калибровку преобразователя по двум положениям позиционера и заданного эталонного расстояния между ними. В процессе работы программа осуществляет периодическую калибровку скорости звука в измерительном элементе.

Внешнее ПО «ПЛП Терминал» поддерживает порядок настройки ПЛП для работы и обмен данных.

Метрологически значимой частью ПО преобразователей линейных перемещений ПЛП является встроенное ПО, включающее программу (исполнительный код) пользователя и данные таблиц градуировочных коэффициентов и констант.

Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты. Конструктивно ПЛП имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты программы от чтения и записи. Также конструкцией ПЛП предусмотрена пломбировка корпуса прибора в местах установки винтовых соединений, рисунок 3.

Идентификационные данные (признаки) метрологически значимой части программного обеспечения указаны в таблице 1.

Т аб ли ца 1 — Идентификационные данные встроенного ПО

В соответствии с МИ 3286-2010 уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует «А» для встроенной части и «С» для ПО «ПЛП Терминал».

Знак утверждения типа наносится на руководство по эксплуатации и паспорт типографским способом, а также способом фотопечати на шильдик, наклеиваемый на корпус ПЛП.

Комплектность средства измерений

Основные методы измерений приведены в документе «Преобразователи линейных перемещений ПЛП». ВГАР.407533.001РЭ. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к преобразователям линейных перемещений ПЛП

ГОСТ 28725-90 Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний;

ГОСТ Р 8.763-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины в диапазоне от 1х10^-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ТУ 4218-001-38352196-2012 Преобразователи линейных перемещений ПЛП. Технические условия.

Общество с ограниченной ответственностью «ОКБ Вектор» (ООО «ОКБ Вектор») Адрес места осуществления деятельности: 123458, г. Москва, ул. Твардовского, д. 8 Телефон: 8 (495) 989-52-73

Web-сайт: http: www.okbvektor.ru

E-mail: info@okbvektor.ru

Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Московской области» (ГЦИ СИ ФБУ «ЦСМ Московской области») Юридический и почтовый адрес: 141570, Московская обл., Солнечногорский р-н, пгт. Менделеево

тел. (495) 994-22-10, факс (495) 994-22-11

www.mencsm.ru, E-mail: info@mencsm.ru

Уникальный номер записи в реестре аккредитованных лиц № 30083-08.

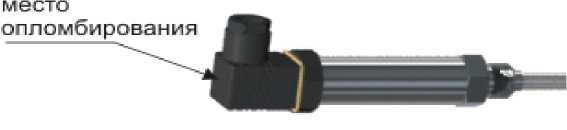

Рисунок 3 - Место опломбирования ПЛП

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» ноября 2023 г. № 2389

Лист № 1 Регистрационный № 27699-14 Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики кольцевые РИНГ

Счетчики кольцевые РИНГ (далее по тексту - счетчики) предназначены для измерения объёма жидкости, в том числе высоковязкой, или газожидкостной смеси.

Принцип работы счетчика основан на поочередном заполнении определенным объемом измеряемого потока жидкости измерительной камеры счетчика с последующим полным ее вытеснением. Работа счетчика происходит под действием перепада давления измеряемого потока жидкости.

Счетчик состоит из преобразователя расхода РИНГ (далее по тексту - преобразователь расхода), в состав счетчика может входить вычислитель ВМКС или ВСУ (далее по тексту - вычислитель). Счетчик также может комплектоваться, предохранительным клапаном, фильтром и устройством электрообогрева КТО-2.

Преобразователь расхода состоит из:

- корпуса преобразователя расхода, измерительной камеры и расположенных в ней подвижных элементов, установленных на подшипники. На одном из подвижных элементов закреплён один или несколько магнитов.

Корпус преобразователя расхода, с патрубками для входа и выхода жидкости, устанавливается в трубопровод с помощью бугельных соединений.

Преобразователь расхода работает следующим образом. Измеряемый поток жидкости поступает через входной патрубок в корпус преобразователя и далее во входное отверстие измерительной камеры счетчика. Под действием перепада давления измеряемого потока на подвижные элементы счетчика возникает крутящий момент, и подвижные элементы совершают движение, в результате которого через выходное отверстие измерительной камеры и выходного патрубка корпуса преобразователя в трубопровод вытесняется нормированный объём измеряемого потока. Счетчик исполнения «К» имеет измерительную камеру, состоящую из двух отсеков. Поток жидкости заполняет один из отсеков и при достижении определенного объема измерительная камера поворачивается на установленный угол ограничителем. При этом начинает заполнятся другой отсек камеры, а ранее заполненный опорожняется. Необходимым условием работы является наличие свободного газа в измеряемом потоке.

Преобразование числа оборотов движения подвижных элементов в электрические импульсы осуществляется воздействием магнита на датчик Холла (магнитоуправляемый контакт), установленный в корпусе датчика импульсов.

Вычислитель обрабатывает сигналы, поступающие от преобразователя, вычисляет накопленный объём и выдает нормированный сигнал о накопленном объёме в систему телеметрии. Значение накопленного объёма отображается на цифровом индикаторе вычислителя.

Счетчик является самостоятельным средством измерения, как с вычислителем, так и без него.

Знак поверки наносится на свидетельство о поверке или (и) в паспорт (формуляр) счетчика.

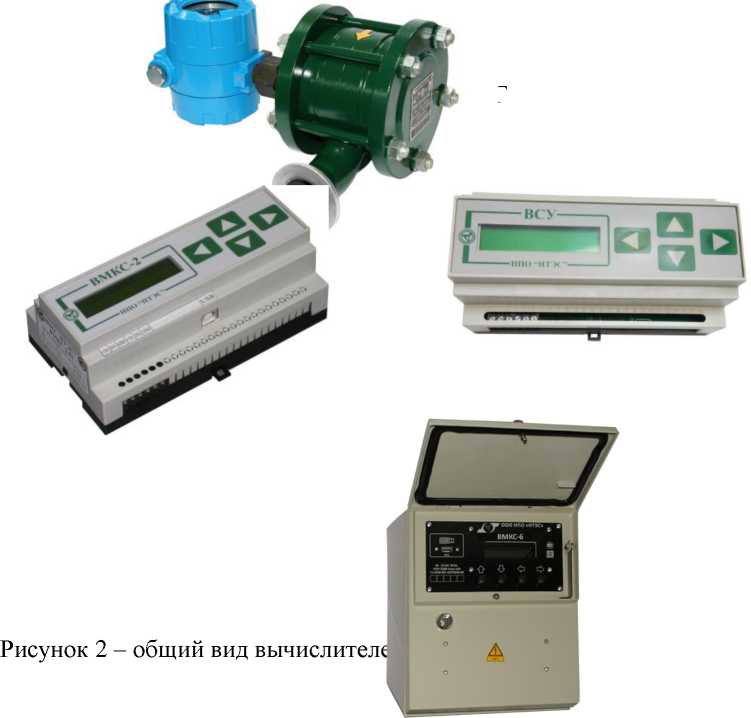

Фотографии общего вида счетчика и вычислителя приведены на рисунке 1 и 2.

Условное обозначение счётчиков кольцевых РИНГ:

РИНГ - ХХ - XX / Х Х - Х - Х - ХХ - ХХ - Х

Условное наименование

Номинальный расход, м³/ч

(0,5; 3,5; 6,0; 7,0; 10; 15; 30)

Рабочее давление, МПа: 4,0; 6,3

Индекс комплектации предохранительным устрой

ством:

«ПМ» - мембранно-предохранительное устройство;

«ПК» - предохранительный клапан;

отсутствие индекса - нет комплектации__________

Индекс комплектации фильтром РУБЕЖ: «Ф» - фильтр РУБЕЖ;

отсутствие индекса - нет комплектации

Индекс допускаемой относительной погрешности:

«Т» - погрешность ± 0,7 %;

отсутствие индекса - погрешность ± 1,0 %

Код конструктивного исполнения (по таблице 1)

Код комплектации вычислителем (по таблице 2)

Код комплектации устройством электрообогрева КТО-2 (по таблице 3)

Индекс климатического исполнения:

«С» - температура окружающего воздуха от минус 50 °С до плюс 50 °С (северное исполнение); отсутствие индекса - от минус 40 °С до плюс 50 °С

Сокращённое условное обозначение счётчиков кольцевых РИНГ:

РИНГ - ХХ - ХХ / Х - Х - ХХ Условное наименование

Номинальный расход, м³/ч

(0,5; 3,5; 6,0; 7,0; 10; 15; 30)

Рабочее давление, МПа: 4,0; 6,3

Индекс допускаемой относительной погрешности: «Т» - погрешность ± 0,7 %;

отсутствие индекса - погрешность ± 1,0 %

Код конструктивного исполнения (по таблице 1)

Код комплектации вычислителем (по таблице Таблица 2)

Таблица 1  - Код конструктивного исполнения

Таблица 2  - Код комплектации вычислителем

Таблица 3  - Код комплектации устройством электрообогрева КТО-2

Условное обозначение вычислителя ВМКС:

ВМКС - __Х

Сокращённое наименование

Код конструктивного исполнения (таблица 4)

Таблица 4  - Код конструктивного исполнения вычислителя

Программное обеспечение счетчиков кольцевых РИНГ.

Программное обеспечение выполняет функции:

• - преобразование входных сигналов в единицу объема;

• - вычисление расхода измеряемой среды;

• - хранение накопленных значений объема измеряемой среды;

• - вывод на табло индикатора измеряемого объема, значений конструктивных коэффициентов и другой информации о работе вычислителя;

• - ведение архива истории работы вычислителя;

• - ведение архивов измеренного объема:

• - часового;

• - суточного;

• - формирование импульса в систему телеметрии в виде замыкания "электронного ключа" на единицу нормированного объема;

• - редактирование конфигурации выходных сигналов, установленных коэффициентов и параметров интерфейса с компьютера или с клавиатуры лицевой панели;

• - сохранение накопленных значений объемов каналов, коэффициентов, часового и суточного архивов, архива истории работы вычислителя при отключении напряжения питания вычислителя;

• - ведение даты и времени суток;

• - наличие непрерывного контроля исправности вычислителя путем выполнения встроенных тестовых программ;

• - поддержку протокола «MODBUS RTU» на основе интерфейсов:

• - EIA RS - 485;

• - USB 2.0;

• - построение локальных сетей на основе интерфейса EIA RS - 485.

Таблица 5 - Идентификационные данные ПО

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Метрологические и технические характеристики счетчиков указаны в таблицах 6 - 9 Таблица 6 - Метрологические . характеристики

Таблица 7 - Технические характеристики счетчиков

Таблица 8 - Габаритные размеры и масса счетчиков

Условия применения счетчика приведены в таблице 9.

Таблица 9 - Условия применения счетчика

наносится на табличку, изготовленную фотохимическим способом и закрепленную на лицевой стороне счетчика и на наружной стороне вычислителя. На титульных листах паспорта и руководства по эксплуатации знак наносится типографским способом.

Комплектность поставки соответствует таблице 10.

Таблица 10 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к счетчикам кольцевым РИНГ

Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

ТУ 4213-003-12978946-07 Счетчики кольцевые РИНГ». Технические условия.

Изготовитель

Научно-производственное общество с ограниченной ответственностью «Новые технологии эксплуатации скважин» (ООО НПО «НТЭС»)

ИНН 1645001671

Адрес места осуществления деятельности: 423231, Республика Татарстан, г. Бугульма, ул. Строительная, д. 18

Телефон: (85594) 6 37 27 (приемная)

Факс: (85594) 6 37 01, 6 37 11

Web-сайт: www.nponts.ru

E-mail: nponts@nponts.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Республике Татарстан» (ФБУ «ЦСМ Татарстан») Адрес: 420029, г. Казань, ул. Журналистов, д. 24

Телефон/факс: (843) 279-59-64, 295-28-30

E-mail: tatcsm@tatcsm.ru

Аттестат аккредитации №30065-09

в части вносимых изменений

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им. Менделеева (ВНИИР - филиал ФГУП «ВНИИМ» им. Менделеева)

Адрес: 420088, г. Казань, ул. 2-я Азинская, д. 7А

Телефон: (843) 272-70-62

Факс: (843) 272-00-32

E-mail: office@vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU 310592.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» ноября 2023 г. № 2389

Лист № 1 Регистрационный № 57049-14 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки поверочные ВПУ-Энерго

Назначение средства измерений

Установки поверочные ВПУ-Энерго предназначены для воспроизведения, хранения и передачи единиц массового и объемного расходов, массы и объема протекающей жидкости.

Описание средства измерений

Принцип действия установок поверочных ВПУ-Энерго основан на воспроизведении массового и объемного расходов, массы и объема протекающей жидкости, создаваемых при помощи насосных агрегатов, гидравлического тракта и вспомогательных устройств установок, и измерении расхода и количества протекающей жидкости эталонными средствами измерений.

Установки поверочные ВПУ-Энерго состоят из эталонных средств измерений, накопительного резервуара, системы подготовки, подачи и стабилизации измеряемой среды, измерительного участка, системы управления, сбора и обработки информации.

В качестве эталонных средств измерений в составе установок применяются: весоизмерительные устройства на базе весов электронных K (Госреестр № 45158-10), датчиков весоизмерительных тензорезисторных HLC, BLC, ELC (Госреестр № 21177-13), датчиков весоизмерительных тензорезисторных Z6 (Госреестр № 15400-13), датчиков весоизмерительных тензоре-зисторных SLS, TS (Госреестр № 55205-13); и (или) расходомеры электромагнитные OPTIFLUX 1000/ 2000/ 4000/ 5000/ 6000/ 7000 с конвертерами сигналов IFC 010/ 040/ 050/ 100/ 300 (Госреестр № 40075-13), расходомеры электромагнитные Promag (Госреестр № 14589-09), расходомеры-счетчики электромагнитные «SITRANS FM» (номер Госреестра 35024-12), расходомеры-счетчики электромагнитные «ВЗЛЕТ ТЭР» (Госреестр № 39735-08), расходомеры-счетчики электромагнитные ЭНЕРГИЯ-Э (в составе установки), счетчики-расходомеры массовые Micro Motion (модификации DS, DH, DT, DL, CMF, F, R, T, CNG050, H, LF) (Госреестр № 45115-10), расходомеры-счетчики массовые ЭНЕРГИЯ-К (в составе установки).

Поверяемое средство измерений устанавливается в измерительный участок установки, состоящий из зажимного устройства, запорной арматуры, средств измерений давления и температуры. Рабочая жидкость подается насосом из накопительного резервуара в гидравлический тракт рабочего контура установки, проходит через измерительный участок и эталонные расходомеры. Далее, в зависимости от метода измерений, рабочая жидкость направляется обратно в накопительный резервуар или через устройство переключения потока, на весоизмерительное устройство. Система управления, сбора и обработки информации управляет работой установки, в автоматическом режиме собирает, обрабатывает и сравнивает полученные показания поверяемых приборов и эталонного средства измерений.

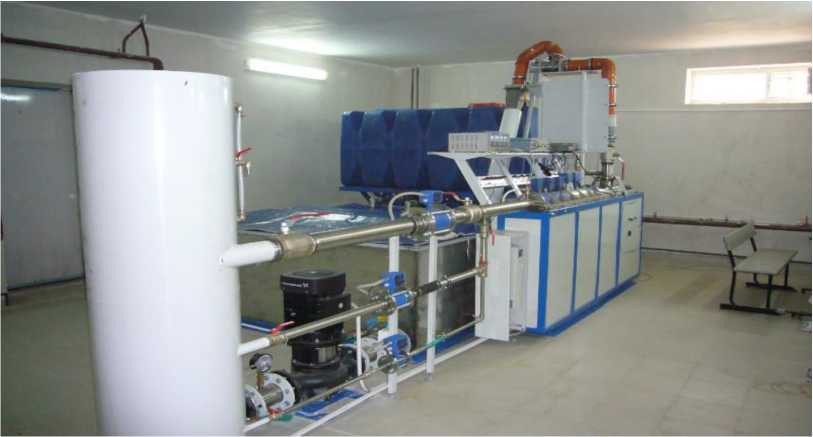

Рисунок 1 - Общий вид установок поверочных ВПУ-Энерго

Установки поверочные ВПУ-Энерго имеют несколько исполнений и маркируются следующим образом:

• 1 - наименование;

• 2 - максимальный воспроизводимый расход, т/ч (м³/ч);

• 3 - наличие весоизмерительных устройств (ВУ), при отсутствии указывают «00»;

• 4 - наличие расходомеров-счетчиков, применяемых в качестве эталонных средств измерений (расходомеры-счетчики массовые (МР) или расходомеры-счетчики объемные (ОР)), при отсутствии или при использовании в качестве вспомогательных средств измерений указывают «00».

установок поверочных ВПУ-Энерго автономное.

Функции программного обеспечения: сбор, отображение и регистрирование информации со средств измерения в ходе проведения калибровок и поверок, хранение и редактирование базы данных с параметрами поверяемых и эталонных средств измерений, генерация отчётов о результатах проведения калибровок и поверок средств измерений, а также управление устройствами системы измерений, управления и регулирования.

Идентификационные данные программного обеспечения установок поверочных ВПУ-Энерго приведены в таблице:

Программное обеспечение установок поверочных ВПУ-Энерго универсально для всех исполнений. Уровень защиты программного обеспечения установок поверочных ВПУ-Энерго от непреднамеренных и преднамеренных изменений соответствует уровню С.

В программном обеспечении предусмотрена многоступенчатая защита от несанкционированного доступа к текущим данным и параметрам настройки (индивидуальные пароли и программные средства для защиты файлов и баз данных, предупредительные сообщения об испорченной или скорректированной информации, ведение журналов действий пользователя).

Программное обеспечение не влияет на метрологические характеристики установок поверочных ВПУ-Энерго.

Метрологические и технические характеристики

Диапазон воспроизводимых расходов, т/ч (м³/ч),

Измеряемая среда - вода по СанПиН 2.1.4.1074-2001 с параметрами:

* По требованию Заказчика, система создания и стабилизации расхода рабочей жидкости может быть настроена на работу с жидкостью в диапазоне от плюс 20 ^оС до плюс 150 ^оС с давлением до 1,0 МПа, при вязкостях от 1 до 40 сСт.

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на лицевой части панели управления в верхнем правом углу в виде наклейки и в верхней части по центру титульного листа руководства по эксплуатации типографским способом.

Комплектность средства измерений

• - Установка поверочная ВПУ-Энерго - 1 шт.;

• - Руководство по эксплуатации - 1 экз.;

• - Формуляр - 1 экз.;

• - Методика поверки - 1 экз.

Сведения о методиках (методах) измерений

Методика измерений изложена в разделе «Методика измерений» руководства по эксплуатации установок поверочных ВПУ-Энерго.

Нормативные и технические документы, устанавливающие требования к установкам поверочным ВПУ-Энерго

ГОСТ 8.142-75 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений массового расхода жидкости в диапазоне 140^-3 - 2 10³ кг/с»;

ГОСТ 8.145-75 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений объемного расхода жидкости в диапазоне 340^-6 - 10 м³/с»;

ТУ 4213-001-38136191-14 (РКЦП.407300.001ТУ) «Установки поверочные ВПУ-Энерго. Технические условия».

Общество с ограниченной ответственностью «РКС-Энерго» (ООО «РКС-Энерго»). Адрес места осуществления деятельности:   188640, Ленинградская обл.,

м.р-н Всеволожский, гп. Всеволожское, г. Всеволожск, ш. Дорога жизни, д. 4Б, помещ. 1,2,

тел.: (812) 334-55-50, факс (812) 334-55-50, e-mail: info@spbres.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)

Адрес: 420088 г. Казань, ул. 2-я Азинская, д. 7А

Тел.: (843) 272-70-62, факс: (843) 272-00-32

E-mail: office@vniir.org Уникальный номер записи в реестре аккредитованных лиц № 30006-09.
