О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 30 октября 2023 г. № 2271 «О внесении изменений в сведения об утвержденных типах средств измерений»
В связи с технической ошибкой п р и к а з ы в а ю:
-
1. Внести изменения в пункт 15 приложения к приказу от 30 октября 2023 г. № 2271 «О внесении изменений в сведения об утвержденных типах средств измерений», заменив описание типа, изложив его в прилагаемой редакции.
-
2. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
Е.Р.Лазаренко
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 646070CB8580659469A85BF6D1B138C0
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 20.12.2022 до 14.03.2024
\________—_________✓
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «06» декабря 2023 г. № 2617
|
Лист № 1 | |
|
Регистрационный № 28354-10 |
Всего листов 7 |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термопреобразователи сопротивления ДТС
Назначение средства измеренийТермопреобразователи сопротивления ДТС (далее по тексту - ТС) предназначены для непрерывных измерений температуры жидких, паро- и газообразных сред, сыпучих материалов и твердых тел, в том числе в составе систем теплоснабжения, вентиляции и кондиционирования воздуха.
Описание средства измеренийПринцип действия ТС основан на изменении электрического сопротивления чувствительного элемента (ЧЭ) при изменении температуры. Величина изменения электрического сопротивления определяется типом материала ЧЭ и величиной изменения температуры.
ЧЭ ТС выполнен из металлической проволоки или в виде напыленной на подложку плёнки.
Для защиты от механических воздействий ЧЭ помещен в защитную арматуру.
ТС изготавливаются в различных модификациях моделей ХХ4 и моделей ХХ5, отличающихся друг от друга конструктивным исполнением, типом НСХ, количеством ЧЭ в корпусе, диапазоном измеряемых температур, способом контакта с измеряемой средой. ТС изготавливаются с кабельным выводом или с коммутационной головкой.
ТС выпускаются в общепромышленном и во взрывозащищенном исполнении.
В коммутационную головку ТС могут устанавливаться нормирующие преобразователи (НП), предназначенные для преобразования измеренной ЧЭ температуры в унифицированный выходной сигнал постоянного тока от 4 до 20 мА по ГОСТ 26.011-80 с возможностью наложения частотно-модулированного сигнала HART-протокола.
Фотографии общего вида ТС приведены на рисунках 1-3.

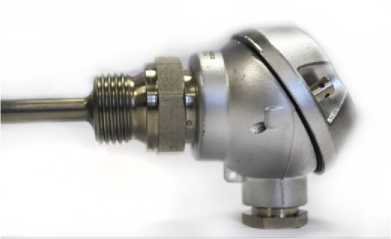

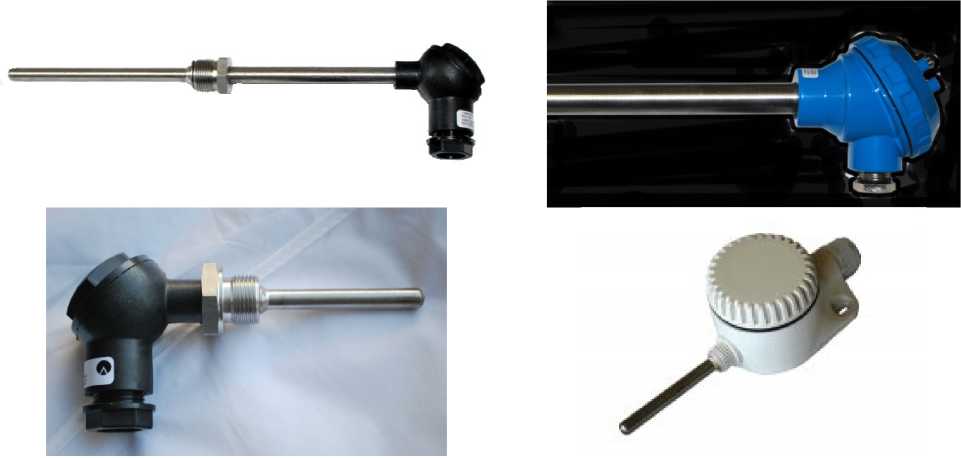

Рисунок 1 - Общий вид термопреобразователей сопротивления с клеммными головками
модели ХХ5

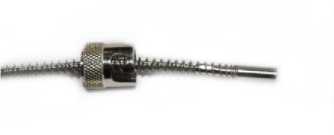

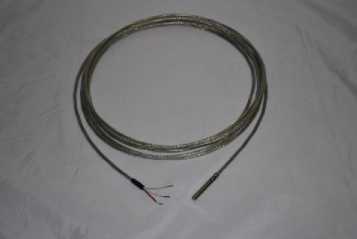

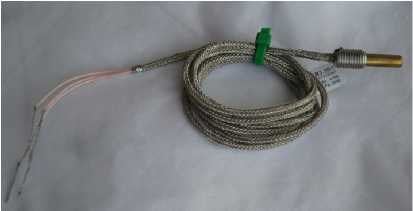

Рисунок 2 - Общий вид термопреобразователей сопротивления с кабельными выводами модели ХХ4

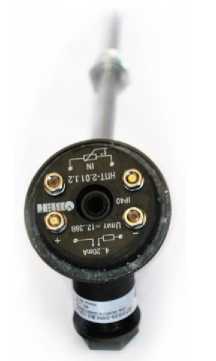

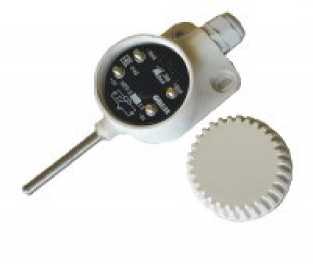

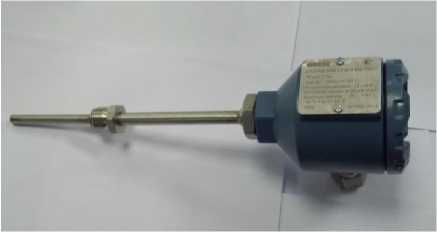

Рисунок 3 - Общий вид термопреобразователей сопротивления со встроенным
нормирующим преобразователем
Пломбирование ТС не предусмотрено.
Программное обеспечениеПрограммное обеспечение (ПО) нормирующего преобразователя ТС (только для ТС со встроенным НП) состоит из встроенной в корпус средства измерений «Термопреобразователи сопротивления ДТС» части ПО.
Для функционирования преобразователей необходимо наличие встроенной части ПО.
Разделение ПО на метрологически значимую и незначимую части не реализовано. Метрологически значимой является вся встроенная часть ПО.
Идентификационные данные встроенной части ПО представлены в таблицах 1 - 4.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Наименование ПО |
НПТ-2 |
|
Идентификационное наименование ПО |
NPT02 v2 00.hex |
|
Номер версии (идентификационный номер) ПО ( ) |
2.0 |
|
Цифровой идентификатор программного обеспечения |
по номеру версии |
Таблица 2
|
Идентификационные данные (признаки) |
Значение |
|
Наименование ПО |
НПТ-3 |
|
Идентификационное наименование ПО |
НПТ3 ПО 1.06.hex |
|
Номер версии (идентификационный номер) ПО ( ) |
1.6 |
|
Цифровой идентификатор программного обеспечения |
по номеру версии |
Таблица 3
|
Идентификационные данные (признаки) |
Значение |
|
Наименование ПО |
PR 4-20 мА |
|
Идентификационное наименование ПО |
tok.bin |
|
Номер версии (идентификационный номер) ПО ( ) |
6.13.1002 |
|
Цифровой идентификатор программного обеспечения |
по номеру версии |
Таблица 4
|
Идентификационные данные (признаки) |
Значение |
|
Наименование ПО |
PR 4-20 мА + HART |
|
Идентификационное наименование ПО |
hart.bin |
|
Номер версии (идентификационный номер) ПО ( ) |
6.13.1002 |
|
Цифровой идентификатор программного обеспечения |
по номеру версии |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014, программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Лист № 4
Всего листов 7 Метрологические и технические характеристики
Таблица 5
|
Класс допуска по ГОСТ 6651-2009 |
Допуск по ГОСТ 6651-2009, °С (t - значение измеряемой температуры), °С |
Диапазон измерений температуры (1), °С | ||
|
Платиновый ТС, ЧЭ |
Медный ТС, ЧЭ |
Никелевый ТС, ЧЭ | ||
|
А W 0.15 F 0.15 |
±(0,15+0,002|t|) |
от -100 до +450 |
от -50 до +100 |
- |
|
В W 0.3 F 0.3 |
±(0,3+0,005|t|) |
от -196 до +660 |
от -50 до +200 |
- |
|
С W 0.6 F 0.6 |
±(0,6+0,01|t|) |
от -196 до +660 |
от -180 до +200 |
от -60 до +180 |
Примечание:
(1) Указаны предельные значения. Конкретный диапазон, в зависимости от типа применяемого чувствительного элемента, материала защитной арматуры и наличия НП, указан в паспорте и на шильдике ТС.
Таблица 6
|
Наименование характеристики |
Значение характеристики в зависимости от модификации ТС | ||||
|
для ТС с платиновыми ЧЭ |
для ТС с медными ЧЭ |
для ТС с никелевыми ЧЭ | |||
|
Диапазон измерений температуры термопреобразователей сопротивления с НП, °C(*) |
от -50 до +100; от 0 до +100; от 0 до +150; от 0 до +200; от 0 до +250; от 0 до +300; от 0 до +400; от 0 до +500; от -50 до +500; от 0 до +600; от 0 до +650 |
от -50 до +50; от 0 до +100; от 0 до +150; от -50 до +150; от -50 до +180 |
от -60 до +50; от 0 до +100; от 0 до +150; от -60 до +150; от -60 до +180 | ||
|
Номинальное значение сопротивления ТС при 0 °C (Ro), Ом |
50; 100; 500; 1000 | ||||
|
Пределы допускаемой основной приведенной погрешности термопреобразователей сопротивления с унифицированным сигналом, % (от диапазона измерений) |
±0,25; ±0,5 |
±0,5; ±1,0 |
±1,0 | ||
|
Пределы допускаемой дополнительной приведенной погрешности ТС со встроенным НП, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в пределах рабочего диапазона, от предела |
0,2 | ||||
|
Наименование характеристики |
Значение характеристики в зависимости от модификации ТС | ||
|
для ТС с платиновыми ЧЭ |
для ТС с медными ЧЭ |
для ТС с никелевыми ЧЭ | |
|
допускаемой основной приведенной погрешности | |||
|
Нормальные условия применения узлов коммутации
|
от +10 до +30 95 от 66 (84,0 для ТС с НП) до 106,7 | ||
|
Рабочие условия применения узлов коммутации
|
от -60 до +85 95 от 66 (84,0 для ТС с НП) до 106,7 | ||
|
Электрическое сопротивление изоляции ТС при температуре от +15 до +35 °С и относительной влажности воздуха от 30 до 80 %, МОм, не менее |
100 | ||
|
Диаметр защитной арматуры, мм |
от 3 до 20 | ||
|
Длина монтажной части, мм |
от 20 до 2000 | ||
|
Масса, г |
от 14 до 700 | ||
|
Напряжение питания со встроенным НП, В |
от 12 до 36 | ||
|
Средняя наработка ТС до отказа, ч, не менее:
|
40000 8000 15000 15000 | ||
|
Средний срок службы, лет, не менее |
10 | ||
|
Степень защищенности узлов коммутации ТС от воздействия окружающей среды в соответствии с ГОСТ 14254-2015 |
IP54, IP65, IP67 | ||
|
Устойчивость к воздействию синусоидальных колебаний в соответствии с ГОСТ Р 52931-2008
|
V2 N2 | ||
|
Наименование характеристики |
Значение характеристики в зависимости от модификации ТС | ||
|
для ТС с платиновыми ЧЭ |
для ТС с медными ЧЭ |
для ТС с никелевыми ЧЭ | |
|
Примечание: (*) Допускается выпускать ТС и с другими диапазонами измерений, лежащими в границах диапазона от -50 до +650 °С, но при этом, минимальный интервал диапазона измерений не должен быть ниже +100 °С. | |||
наносится на корпус ТС при помощи наклейки или другим способом, не ухудшающим качества прибора, а также на титульный лист (в правом верхнем углу) паспорта и руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Термопреобразователь сопротивления |
Согласно ТУ |
В соответствии с заказом |
|
Паспорт |
КУВФ.405210.003ПС |
1 экз. |
|
Руководство по эксплуатации |
КУВФ.405210.003РЭ |
1 экз. |
|
Методика поверки |
КУВФ.405210.003МП |
На партию изделий при поставке в один адрес |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления ДТСГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные;
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки;
ТУ 4211-023-46526536-2009 «Термопреобразователи сопротивления ДТС. Технические условия».
ИзготовительОбщество с ограниченной ответственностью «Производственное Объединение ОВЕН» (ООО «ПО ОВЕН»)
ИНН 7722127111
Адрес места осуществления деятельности: 301830, Тульская обл., г. Богородицк, р-н Богородицкий, пр-д Заводской, стр. 2 «Б»
Тел.: +7 (495) 221-60-64
Факс: +7 (495) 728-41-45
Web-сайт: http://www.owen.ru
Е-mail: support@owen.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон/факс: (495) 437-55-77 / 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
