Идентификационные данные (признаки)

Значение

Идентификационное наименование встроенного ПО

Firmware

Номер версии (идентификационный номер) ПО

не ниже 1.00

Цифровой идентификатор программного обеспечения

отсутствует

Наименование характеристики

Значение характеристики (в зависимости от модели калибратора)

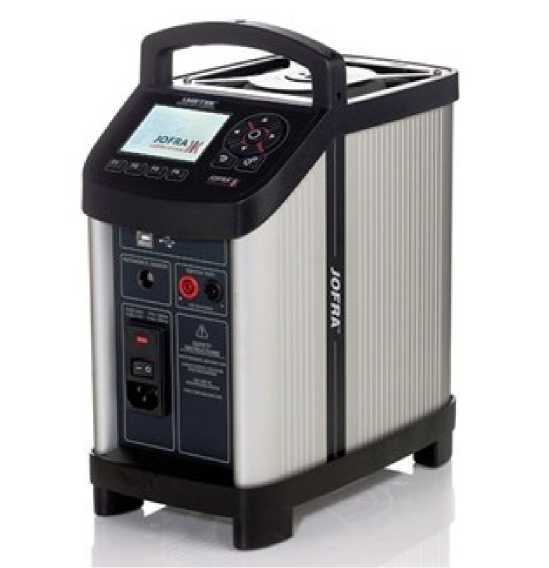

CTC-155A

CTC-155C

CTC-350A

CTC-350C

CTC-660A

CTC-660C

Диапазон воспроизводимых температур, °C:

от -7 до +155⁽¹⁾ от -25 до +155⁽²⁾ от -39 до +155⁽³⁾

от +55 до +350⁽¹⁾ от +28 до +350⁽²⁾ от +5 до +350⁽³⁾

от +55 до +660⁽¹⁾ от +28 до +660⁽²⁾ от +5 до +660⁽³⁾

Пределы допускаемой основной абсолютной погрешности установления заданной температуры по внутреннему термометру (Internal ref.) при температуре окружающей среды от +20 до +26 °С включ., °С

±0,30

±0,40

(в диапазоне от +28 до +200 °С не включ.);

±0,45 (в диапазоне от +200 до +350 °С)

±0,65

(в диапазоне от +28 до +200 °С не включ.);

±0,75

(в диапазоне от +200 до +400 °С не включ.);

±0,85

(в диапазоне от +400 до +660 °С)

Пределы допускаемой основной абсолютной погрешности установления заданной температуры по внешнему ТС серии STS (External ref.) при температуре окружающей среды от +20 до +26 °С включ. (только для моделей CTC-155C, CTC-350C, CTC-660C), °С

-

±0,20

-

±0,25

-

±0,40 (в диапазоне от +28 до +200 °С не включ.);

±0,45 (в диапазоне от +200 до +660 °С)

Нестабильность поддержания заданной температуры (в течение 30 минут), °С

±0,04

±0,05

±0,08

Пределы допускаемой дополнительной абсолютной погрешности установления заданной температуры при температуре окружающего среды ниже +20 °С или св. +26 °С, °С/°С

±0,015

±0,030

Наименование характеристики

Значение характеристики (в зависимости от модели калибратора)

CTC-155A

CTC-155C

CTC-350A

CTC-350C

CTC-660A

CTC-660C

Диапазон измерений электрического сопротивления входа для подключения внешнего ТС (только для моделей CTC-155C, CTC-350C, CTC-660C), Ом

-

от 0 до 400 Ом

-

от 0 до 400 Ом

-

от 0 до 400 Ом

Пределы допускаемой абсолютной погрешности измерений входа для подключения внешнего ТС (только для моделей CTC-155C, CTC-350C, CTC-660C), Ом

-

±(0,005 % от измеряемого значения + 0,004 Ом)

-

±(0,005 % от измеряемого значения + 0,004 Ом)

-

±(0,005 % от измеряемого значения + 0,004 Ом)

Пределы допускаемой абсолютной погрешности входа для измерения сопротивления внешнего ТС в температурном эквиваленте (только для моделей CTC-155C, CTC-350C, CTC-660C), °С

-

±0,02

(при -200 °С);

±0,02

(при -100 °С);

±0,03 (при -25 °С);

±0,03 (при 0 °С);

±0,04

(при +155 °С);

±0,05

(при +350 °С);

±0,05

(при +420 °С);

±0,07

(при +660 °С)

-

±0,02

(при -200 °С);

±0,02

(при -100 °С);

±0,03

(при -25 °С);

±0,03

(при 0 °С);

±0,04

(при +155 °С);

±0,05

(при +350 °С);

±0,05

(при +420 °С);

±0,07

(при +660 °С)

-

±0,02

(при -200 °С);

±0,02

(при -100 °С);

±0,03

(при -25 °С);

±0,03

(при 0 °С);

±0,04

(при +155 °С);

±0,05

(при +350 °С);

±0,05

(при +420 °С);

±0,07

(при +660 °С)

Осевая неоднородность температуры, на расстоянии от 0 до 40 мм (от дна вставного блока), °С, не более

0,25

(в диапазоне от -25 до +23 °С не включ.);

0,30

(в диапазоне от +23 до +155 °С)

0,10

(в диапазоне от +28 до +200 °С не включ.);

0,20

(в диапазоне от +200 до +350 °С)

0,50

(в диапазоне от +28 до +200 °С не включ.);

0,70

(в диапазоне от +200 до +400 °С не включ.);

1,00

(в диапазоне от +400 до +660 °С)

Наименование характеристики

Значение характеристики (в зависимости от модели калибратора)

CTC-155A   CTC-155C

CTC-350A CTC-350C

CTC-660A   CTC-660C

Радиальная неоднородность температуры, измеренная в двух каналах одного диаметра вставного блока, °С, не более

0,02

(в диапазоне от -25 до +23 °С не включ.);

0,03

(в диапазоне от +23 до +155 °С)

0,02

(в диапазоне от +28 до +200 °С не включ.);

0,04

(в диапазоне от +200 до +350 °С)

0,03

(в диапазоне от +28 до +400 °С не включ.);

0,10

(в диапазоне от +400 до +660 °С)

Значение единицы наименьшего разряда, °С

1, 0,1; 0,01

Время нагрева, мин, не более:

4

(при нагреве от -25 до +23 °С);

13

(при нагреве от +23 до +155 °С)

6

(при нагреве от +23 до + 350 °С)

18

(при нагреве от +23 до +660 °С)

Время охлаждения, мин, не более:

12

(при охлаждении от +155 до +23 °С);

16 (при охлаждении от +23 до -25 °С)

34

(при охлаждении от +350 до +50 °С)

57

(при охлаждении от +660 до +50 °С)

Время стабилизации, мин, не более

10

Напряжение питания, В

от 90 до 127;

от 180 до 254

Частота переменного тока, Гц

от 47 до 63

Потребляемая мощность, В^А, не более

130

1150

Габаритные размеры калибратора (длина^хширина^хвысота), мм, не более

248x148x305

Габаритные размеры скважины для вставного блока (диаметр^хглубина), мм, не более

026x100

026x120

Габаритные размеры вставного блока (диаметрхглубина), мм, не более

025,8x100

025,7x120

Глубина отверстий вставного блока, мм, не более

95

115

Наименование характеристики

Значение характеристики (в зависимости от модели калибратора)

CTC-155A

CTC-155C

CTC-350A

CTC-350C

CTC-660A

CTC-660C

Условное обозначение номинальной статической

Pt100

характеристики (НСХ) ЧЭ внешнего ТС по ГОСТ 6651-2009

(а=0,00385 °С^-1)

Диаметр внешнего ТС, мм, не более

4,0

Длина внешнего ТС (в зависимости от исполнения), мм

от 30 до 225

Масса калибратора, кг, не более

5,5

5,0

6,1

Средняя наработка на отказ, ч, не менее

40 000

Средний срок службы, лет, не менее

5

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С

от 0 до +50

- относительная влажность воздуха, %, не более

90 (без конденсации)

Примечания:

1) при температуре окружающей среды +50 °С;

2) при температуре окружающей среды +23 °С;

3) при температуре окружающей среды 0 °С

Наименование характеристики

Значение характеристики

(в зависимости от модели калибратора)

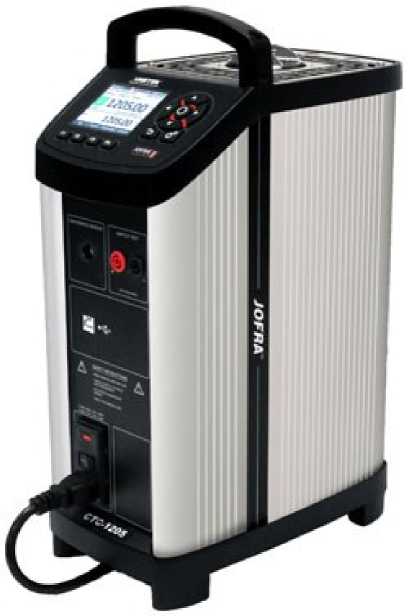

CTC-1205A

CTC-1205C

Диапазон воспроизводимых температур, °C:

от +100 до +1205⁽¹⁾ от +127 до +1205⁽²⁾

Пределы допускаемой основной абсолютной погрешности установления заданной температуры по внутреннему термометру (Internal ref.) при температуре окружающей среды от +20 до +26 °С включ., °С

±2,00

Пределы допускаемой основной абсолютной погрешности установления заданной температуры по внешнему преобразователю термоэлектрическому повышенной точности типа STS (External ref.) при температуре окружающей среды от +20 до +26 °С включ. (только для модели CTC-1205C), °С

-

±2,00

Нестабильность поддержания заданной температуры (в течение 30 минут), °С

±0,10

Пределы допускаемой дополнительной абсолютной погрешности установления заданной температуры при температуре окружающего среды ниже +20 °С или св. +26 °С, °С/°С

±0,03

Диапазон измерений электрического напряжения входа для подключения внешнего ТП (только для модели CTC-1205C), мВ

-

от -10 до +78

Пределы допускаемой абсолютной погрешности измерений ТЭДС входа для подключения внешнего ТП (только для модели CTC-1205C), мВ

-

±(0,01 % от измеряемого значения + 0,01 мВ)

Пределы допускаемой абсолютной погрешности измерений ТЭДС входа для подключения внешнего ТП в температурном эквиваленте (только для модели CTC-1205C), °С

-

±0,39 (при 0 °С); ±0,35 (при +100 °С); ±0,31 (при +400 °С); ±0,33 (при +800 °С); ±0,39 (при +1205 °С)

Осевая неоднородность температуры, на расстоянии от 0 до 20 мм (от дна отверстия во вставном блоке, просверленного на глубину 110 мм), °С, не более

1,00 (в диапазоне от +100 до +300 °С не включ.); 3,00 (в диапазоне от +300 до +600 °С не включ.);

4,00 (в диапазоне от +600 до +1205 °С)

Радиальная неоднородность температуры, измеренная в двух каналах одного диаметра вставного блока, °С, не более

0,40 (в диапазоне от +100 до +600 °С не включ.);

1,00 (в диапазоне от +600 до +1205 °С)

Наименование характеристики

Значение характеристики

(в зависимости от модели калибратора)

CTC-1205A

CTC-1205C

Значение единицы наименьшего разряда, °С

0,01

Время нагрева, мин, не более:

50 (при нагреве от +23 до +1205 °С)

Время охлаждения, мин, не более:

45 (при охлаждении от +1205 до +300 °С);

45 (при охлаждении от +300 до +50 °С)

Время стабилизации, мин, не более

15

Напряжение питания, В

от 90 до 127;

от 180 до 254

Частота переменного тока, Гц

от 47 до 63

Потребляемая мощность, В^А, не более

650

Габаритные размеры калибратора (длина^хширина^хвысота), мм, не более

248x148x390

Габаритные размеры скважины для вставного блока (диаметр^хглубина), мм, не более

027x157

Габаритные размеры вставного блока (диаметрхглубина), мм, не более

025x155

Глубина отверстий вставного блока, мм, не более

110

Условное обозначение номинальной статической характеристики ЧЭ внешнего ТП по ГОСТ Р 8.585-2001 (МЭК 60584-1:2013)

N

Диаметр внешнего ТП, мм, не более

4,5

Длина внешнего ТП, мм

350

Масса калибратора, кг, не более

7,1

Средняя наработка на отказ, ч, не менее

40 000

Средний срок службы, лет, не менее

5

Рабочие условия эксплуатации:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %, не более

от 0 до +50

90 (без конденсации)

Примечания:

• 1) при температуре окружающей среды от 0 до +23 °С

• 2) при температуре окружающей среды +50 °С

Наименование и обозначение

Количество

Примечание

Калибратор температуры

1 шт.

Модель в соответствии с заказом

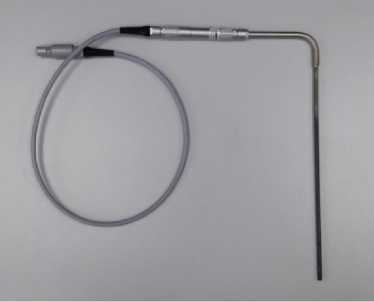

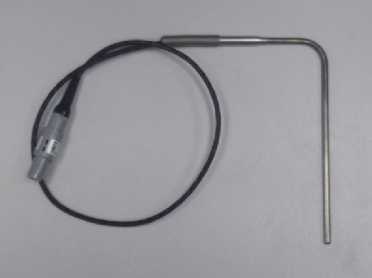

Внешний ТС серии STS

1 шт.

Поставляется только для калибраторов моделей CTC-155C, CTC-350C, CTC-660C по дополнительному заказу (модель и исполнение в соответствии с заказом)

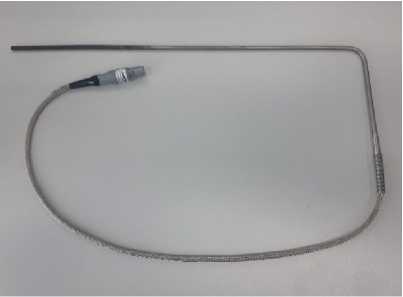

Внешний ТП модели STS-TC-N-A-1205

1 шт.

Поставляется только для калибраторов моделей CTC-1205C по дополнительному заказу

Методика поверки МП 207.1-040-2017 (с изменением № 1)

1 экз.

-

Руководство по эксплуатации (на русском языке)

1 экз.

-

Сменный металлический блок

1 шт.

-

Инструмент для извлечения сменного металлического блока

1 шт.

-

Компакт-диск либо USB накопитель с руководством по эксплуатации калибратора (на английском языке) и программным пакетом JofraCal

1 шт.

Кабель питания

1 шт.

-

Комплект измерительных проводов с зажимами (красный и черный провод)

1 шт.

-

Теплоизолирующая заглушка

1 шт.

Только для калибраторов моделей CTC-155A, CTC-155C, CTC-1205A, CTC-1205C

Тепловой экран

1 шт.

Только для калибраторов моделей CTC-660A, CTC-660C

Штатив

1 шт.

По дополнительному заказу

Алюминиевый кейс

1 шт.

По дополнительному заказу

USB кабель

1 шт.

-

Сертификат заводской калибровки калибратора

1 экз.

-

Сертификат заводской калибровки внешнего ТС серии STS

1 экз.

Только при поставке ТС

Сертификат заводской калибровки внешнего

ТП модели STS-TC-N-A-1205

1 экз.

Только при поставке ТП
